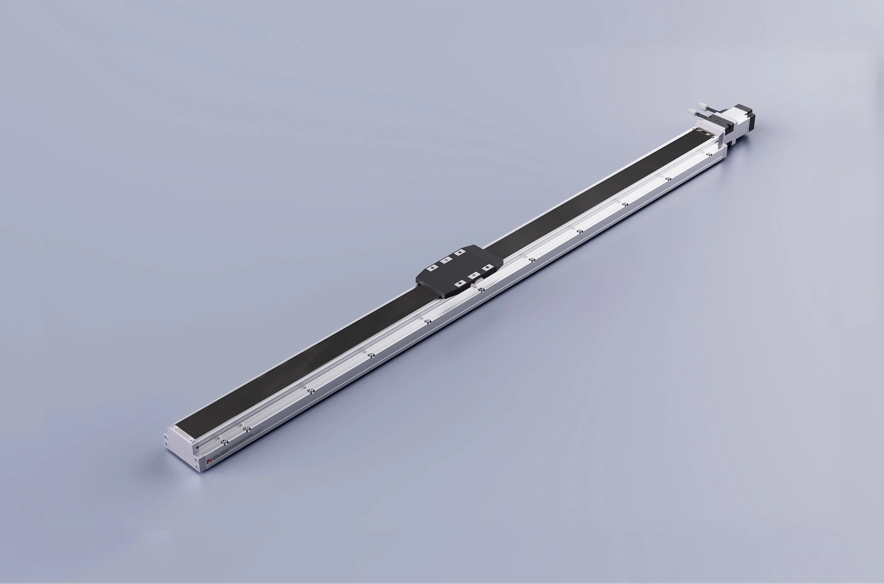

Posizione attuale：Casa > Prodotto > Attuatore a vite a ricircolo di sfere standard > Serie GSH > GSH10S Corsa lunga > Motore lato sinistro

Leggero e di lunga durata

Larghezza del corpo: 100-70 mm

Ripetibilità: ±0,005/0,01 mm

Carico orizzontale: 60 kg

Carico verticale: 22 kg

Velocità massima: 1600 mm/s

Corsa: 800-1500 mm

Impostare l'accelerazione e la decelerazione del motore a 0,2 secondi.

Le specifiche standard non sono applicabili all'utilizzo di gru a ribaltamento. Per qualsiasi esigenza particolare, vi preghiamo di contattarci telefonicamente o di lasciare un messaggio online.

Tempi di consegna: 7-10 giorni

PDF

Scarica 3D

Cadenas3 Ddownload

Design a quattro colonne di sfere: maggiore precisione.

Senza spazi vuoti, può muoversi in modo leggero e agevole nella "scanalatura ad arco circolare", che consente di mantenere un'elevata precisione per lungo tempo.
Il cursore interno può raggiungere lo stesso carico nominale in tutte e quattro le direzioni e può essere utilizzato in qualsiasi direzione.
Elevata rigidità, alta precisione, basso attrito, elevata capacità di carico per movimenti ad alta velocità, lunga durata.

Struttura più compatta

Rispetto ai prodotti tradizionali, le dimensioni del prodotto sono state ridotte. È facile da assemblare nelle apparecchiature e contribuisce anche alla miniaturizzazione delle apparecchiature stesse.

Lungo viaggio

Una tavola scorrevole a quattro colonne con viti a ricircolo di sfere, con una corsa fino a 3000 mm e una velocità massima di 2200 mm/s,

Può essere installato verticalmente

Tutte le serie possono essere installate verticalmente.

Manutenzione semplice - costi estremamente bassi

L'intera serie può essere lubrificata esternamente senza rimuovere il coperchio. È dotata di un sistema di autolubrificazione dell'olio con una speciale struttura a cinghia in acciaio.

Stili completi: numerosi vantaggi

Grazie alla protezione con cinghie in acciaio, impedisce la caduta diretta di oggetti estranei sul piano di scorrimento, riducendo la formazione di polvere; può essere utilizzato in ambienti a camera bianca ed è compatibile con motori di diversi produttori e con diverse modalità di installazione.

Metodo di ordinazione

GSH10S - L5-800-BC-M40B - C4 -0001

Specifiche

Specifiche	Ripetibilità (mm)		±0,005/0,01
	Passo della vite a ricircolo di sfere (mm)		5	10	20	32
	Velocità massima (mm/s) ※1		250	500	1000	1600
	Carico utile massimo	Orizzontale (kg)	60	50	30	20
		Verticale (kg)	22	16	7	5
	Spinta nominale (N)		1388	694	347	218
	Passo della corsa (mm) ※2		Passo 800-1500 mm/50 mm
Parti	Potenza del servomotore CA (W)		400
	Vite a ricircolo di sfere Ø (mm)		C7Ø16
	Guida lineare ad alta rigidità (mm)		Attuatore a vite a ricircolo di sfere
	Giunto (mm)		10X14
	Sensore domestico	Al di fuori	EE-SX672 (NPN)
		Incassato	EE-SX674 (NPN)

Schema del sensore

※1 Il valore di accelerazione e decelerazione è impostato a 0,2 secondi.

※2 Quando la corsa supera i 600 mm, si verifica l'eccentricità della vite a ricircolo di sfere. In queste circostanze, si consiglia di ridurre la velocità di lavoro. Per ulteriori dettagli, consultare la pagina P85.

Sporgenza consentita

(Unità: mm)

Installazione orizzontale		UN	B	C
Lead5	30 kg	400	162	247
	40 kg	200	110	170
	60 kg	100	62	103
Lead10	25 kg	400	180	237
	40 kg	200	90	165
	50 kg	100	66	88
Lead20	10 kg	400	384	494
	20 kg	300	162	241
	30 kg	200	110	143
Lead32	5 kg	400	324	455
	10 kg	300	114	208
	20 kg	100	72	117

(Unità: mm)

Installazione a parete		UN	B	C
Lead5	30 kg	230	100	400
	40 kg	160	85	200
	60 kg	101	50	100
Lead10	25 kg	235	110	400
	40 kg	130	70	200
	50 kg	100	58	100
Lead20	10 kg	420	210	500
	20 kg	235	85	250
	30 kg	115	75	150
Lead32	5 kg	429	300	400
	10 kg	230	130	250
	20 kg	130	68	100

(Unità: mm)

Installazione verticale		UN	C
Lead5	5 kg	720	720
	15 kg	240	240
	20 kg	150	150
Lead10	5 kg	650	650
	10 kg	320	320
	16 kg	200	200
Lead20	3 kg	750	750
	7 kg	350	350
	-	-	-
Lead32	3 kg	500	500
	5 kg	300	300
	-	-	-

Momento di carico statico

(Unità: Nm)

MIO	384
MP	384
SIG	771

*Il valore della coppia nel grafico indica il centro di gravità.

*La durata operativa è di 10.000 km se il prodotto viene utilizzato nelle condizioni specificate.

*I dati forniti non sono validi per l'utilizzo con montaggio a soffitto invertito. Contattateci per maggiori dettagli se desiderate utilizzare il dispositivo con montaggio a soffitto invertito.

Indice delle specifiche dell'attuatore elettrico

Utilizzare dove	Modalità guidata	Specifiche del modello	Uscita motore (w)	Larghezza (mm)	Altezza del corpo (mm)	Ripetibilità (mm)	Specifiche della vite a ricircolo di sfere		Carico utile massimo (kg)		Velocità massima (mm/s) *1
							Diametro esterno (mm)	Piombo (mm)	Orizzontale	Verticale
							Diametro esterno (mm)	Piombo (mm)	Orizzontale	Verticale
Standard	Vite a ricircolo di sfere	GSH6	100W	60	50	±0,005/0,01	12	5	30	15	250
								5	30	15	250
								10	18	7	500
								10	18	7	500
								20	12	3	1000
								20	12	3	1000
		GSH8	400W	80	68	±0,005/0,01	16	5	50	20	250
								5	50	20	250
								10	35	10	500
								10	35	10	500
								20	20	5	1000
								20	20	5	1000
		GSH10	400W	100	70	±0,005/0,01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14	400W	135	78	±0,005/0,01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17	750W	170	90	±0,005/0,01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20	750W	200	102	±0,005/0,01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000

serie a corsa extra lunga

Utilizzare dove	Modalità guidata	Specifiche del modello	Uscita motore (w)	Larghezza (mm)	Altezza del corpo (mm)	Ripetibilità (mm)	Specifiche della vite a ricircolo di sfere		Carico utile massimo (kg)		Velocità massima (mm/s) *1
							Diametro esterno (mm)	Piombo (mm)	Orizzontale	Verticale
							Diametro esterno (mm)	Piombo (mm)	Orizzontale	Verticale
Standard	Vite a ricircolo di sfere	GSH10S	400W	100	70	±0,005/0,01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14S	400W	135	78	±0,005/0,01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17S	750W	170	90	±0,005/0,01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20S	750W	200	102	±0,005/0,01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000
