Leggero e di lunga durata

Ripetibilità: ±0,01 mm

Carico orizzontale: 320 kg

Carico verticale: 150 kg

Velocità massima: 1600 mm/s

Corsa del pistone: 100-1950 mm

Impostare l'accelerazione e la decelerazione del motore a 0,2 secondi.

Le specifiche standard non sono applicabili all'utilizzo di gru a ribaltamento. Per qualsiasi esigenza particolare, vi preghiamo di contattarci telefonicamente o di lasciare un messaggio online.

Tempi di consegna: 7-10 giorni

PDF

Scarica 3D

Cadenas3 Ddownload

Diverse tipologie di sedili scorrevoli

Il corpo e la slitta sono realizzati in un unico pezzo, il che migliora il problema della scarsa rigidità e riduce la larghezza, rendendo più piccolo lo spazio di installazione dell'apparecchiatura. L'esclusivo design brevettato dell'ugello del carburante, che utilizza un singolo ugello sulla slitta per iniettare l'olio, consente di iniettare l'olio e di effettuare contemporaneamente la manutenzione del dado e di più set di slitte, rendendo la manutenzione più comoda e rapida. La direzione di installazione dell'ugello del carburante può essere selezionata in base alle esigenze del cliente.

Corpo ad alta rigidità/copertura superiore ad alta rigidità

Corpo ad alta rigidità: sfrutta la struttura integrata in alluminio estruso per ottenere il miglior rapporto rigidità/peso attraverso l'analisi degli elementi. Coperchio superiore anti-attorcigliamento: grazie a uno speciale design anti-attorcigliamento, il coperchio superiore non si attorciglia né si deforma facilmente durante l'utilizzo prolungato.

Marca del motore

Compatibile con servomotori di diverse marche. Offre la possibilità di scegliere tra diverse posizioni di installazione del motore, rendendo la progettazione della macchina più flessibile.

Marca del motore

Compatibile con servomotori di diverse marche. Offre la possibilità di scegliere tra diverse posizioni di installazione del motore, rendendo la progettazione della macchina più flessibile.

Cavo a vite, nessun posto disponibile per la selezione

Le specifiche e le marche delle viti più adatte possono essere selezionate in base a diverse esigenze di precisione e velocità.

Metodo di ordinazione

RMD28 - L10-100- BC -M150B - C4 -0001

Specifiche

Specifiche	Ripetibilità (mm)		±0,01
	Passo della vite a ricircolo di sfere (mm)		10	20	32
	Velocità massima (mm/s)		500	1000	1600
	Carico utile massimo	Orizzontale (kg)	320	180	75
		Verticale (kg)	150	75	35
	Spinta nominale (N)		2546	1273	830
	Passo della corsa (mm)		Passo 100-1950 mm/50 mm
Parti	Potenza del servomotore CA (W)		1500W
	Vite a ricircolo di sfere Ø (mm)		C7Ø32
	Guida lineare ad alta rigidità (mm)		30
	Giunto (mm)		20X24
	Sensore domestico	Al di fuori	EE-SX672 (NPN)
		Integrato	EE-SX674 (NPN)

Schema del sensore

Il valore di accelerazione e decelerazione è impostato a 0,2 secondi.

*Quando la corsa supera i 750 mm, si verifica l'eccentricità della vite a ricircolo di sfere. In queste circostanze, si consiglia di ridurre la velocità di lavoro. Per ulteriori dettagli, consultare la pagina P85.

Sporgenza consentita

(Unità: mm)

Installazione orizzontale		UN	B	C
Lead10	120 kg	900	610	630
	160 kg	860	390	420
	320 kg	800	255	265
Lead20	100 kg	1100	500	490
	140 kg	1100	400	395
	180 kg	1000	250	260
Lead32	60 kg	650	630	650
	75 kg	550	330	330
	-	-	-	-

(Unità: mm)

Installazione a parete		UN	B	C
Lead10	100 kg	610	570	780
	150 kg	390	386	600
	200 kg	265	285	650
Lead20	80 kg	600	600	600
	120 kg	390	400	450
	160 kg	260	300	600
Lead32	60 kg	480	500	560
	70 kg	300	320	500
	-	-	-	-

(Unità: mm)

Installazione verticale		UN	C
Lead10	60 kg	950	950
	90 kg	750	750
	150 kg	430	430
Lead20	40 kg	1200	1200
	60 kg	850	850
	75 kg	610	610
Lead3	35 kg	650	650
	-	-	-
	-	-	-

Momento di carico statico

(Unità: Nm)

MIO	4408
MP	4408
SIG	3860

*Il valore della coppia nel grafico indica il centro di gravità.

*La durata operativa è di 10.000 km se il prodotto viene utilizzato nelle condizioni specificate.

*I dati forniti non sono validi per l'utilizzo con montaggio a soffitto invertito. Contattateci per maggiori dettagli se desiderate utilizzare il dispositivo con montaggio a soffitto invertito.

Indice delle specifiche dell'attuatore elettrico

Utilizzare dove	Modalità guidata	Specifiche del modello	Uscita motore (w)	Larghezza (mm)	Ripetibilità (mm)	Specifiche della vite a ricircolo di sfere		Carico utile massimo (kg)		Velocità massima (mm/s) *1
Utilizzare dove	Modalità guidata	Specifiche del modello	Uscita motore (w)	Larghezza (mm)	Ripetibilità (mm)	Diametro esterno (mm)	Piombo (mm)	Orizzontale	Verticale	Velocità massima (mm/s) *1
Ambiente standard	Vite a ricircolo di sfere	RMD12	100W	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
			200W	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
		RMD14	200W	135	±0,01	16	5	95	27	250
							10	75	18	500
							20	35	7	1000
							32	15	-	1600
			400W	135	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		RMD17	400W	170	±0,01	20	5	120	40	250
							10	110	30	500
							20	75	14	1000
							40	22	7	2000
			750W	170	±0,01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
		RMD22	750W	220	±0,01	25	5	150	55	250
							10	150	45	500
							25	105	20	1250
						20	40	43	12	2000
		RMD28	1500W	280	±0,01	32	10	320	150	500
							20	180	75	1000
							32	75	35	1600

* La velocità massima si basa sul numero di giri massimo del servomotore (3000). La velocità massima si basa sul numero di giri massimo del motore passo-passo (500).

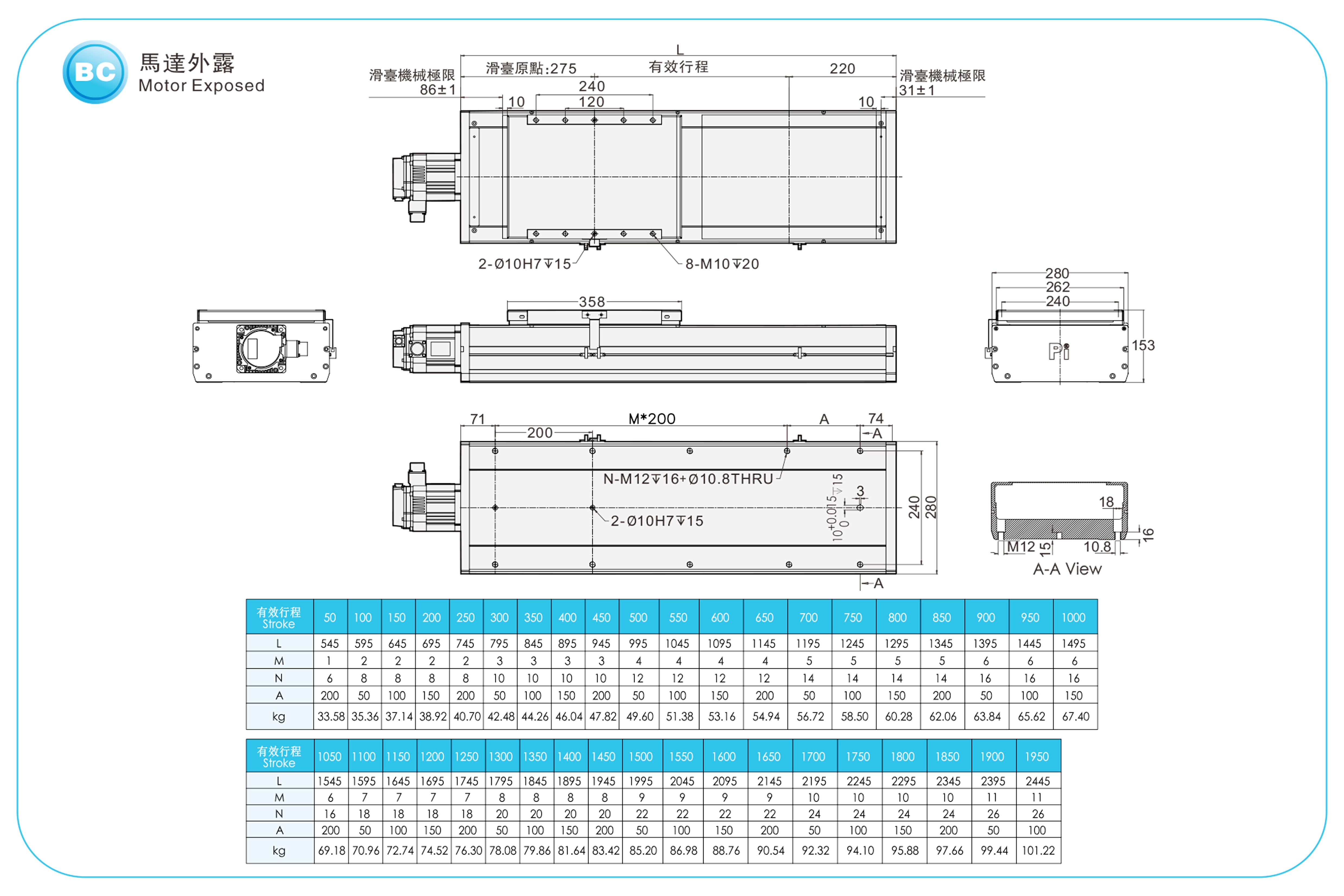

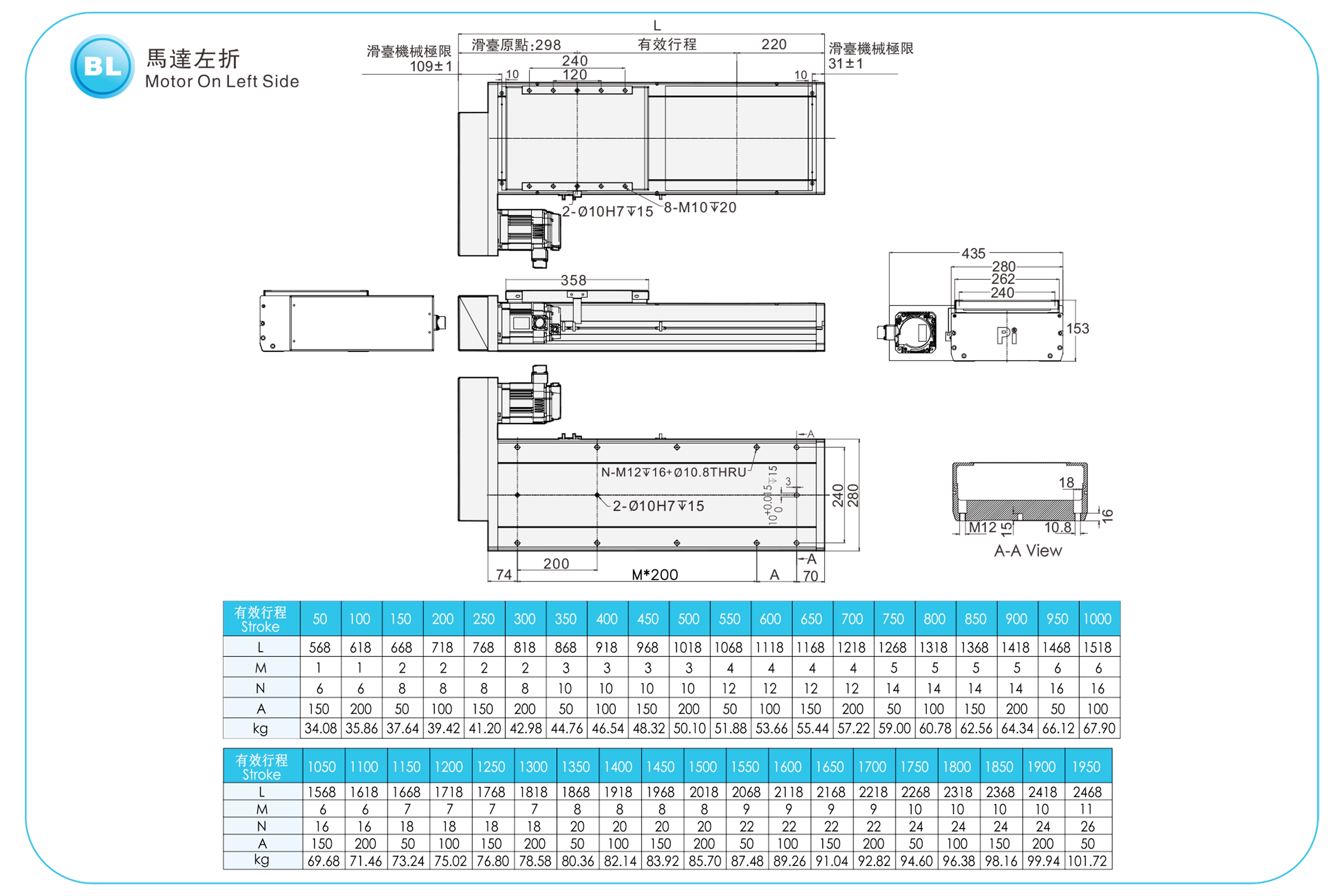

Motore esposto / Motore sul lato inferiore
