Leggero e di lunga durata

Ripetibilità: ±0,04 mm

Carico orizzontale: 45 kg

Passo: 40 mm

Velocità massima: 2000 mm/s

Corsa del pistone: 100-4050 mm

Impostare l'accelerazione e la decelerazione del motore a 0,2 secondi.

Le specifiche standard non sono applicabili all'utilizzo di gru a ribaltamento. Per qualsiasi esigenza particolare, vi preghiamo di contattarci telefonicamente o di lasciare un messaggio online.

Tempi di consegna: 7-10 giorni

PDF

Scarica 3D

Cadenas3 Ddownload

Nota speciale sul sedile multi-scorrimento: meccanismo di regolazione della tensione della cintura, design brevettato dell'ugello del carburante (opzionale)

Corpo ad alta rigidità/copertura superiore ad alta rigidità

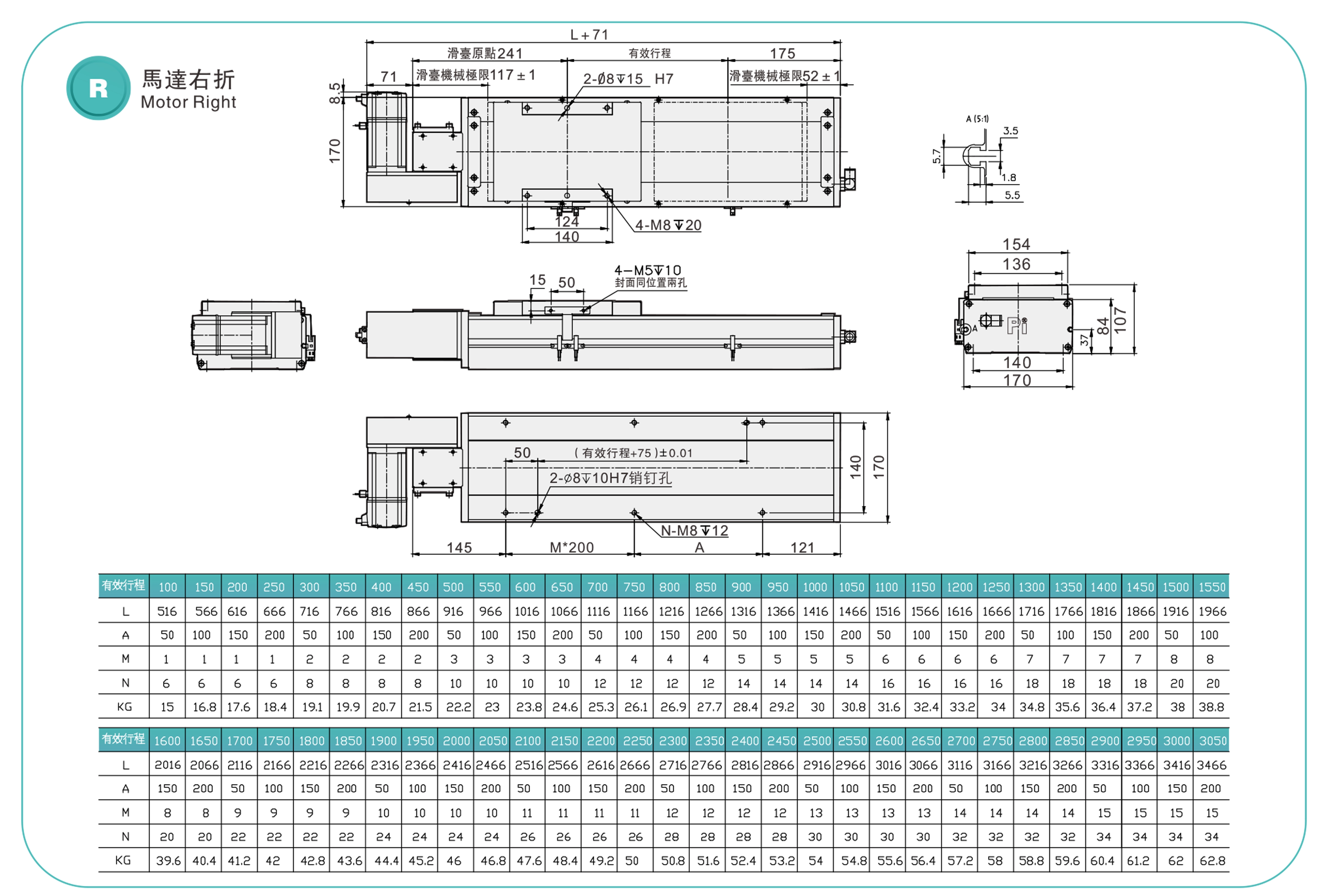

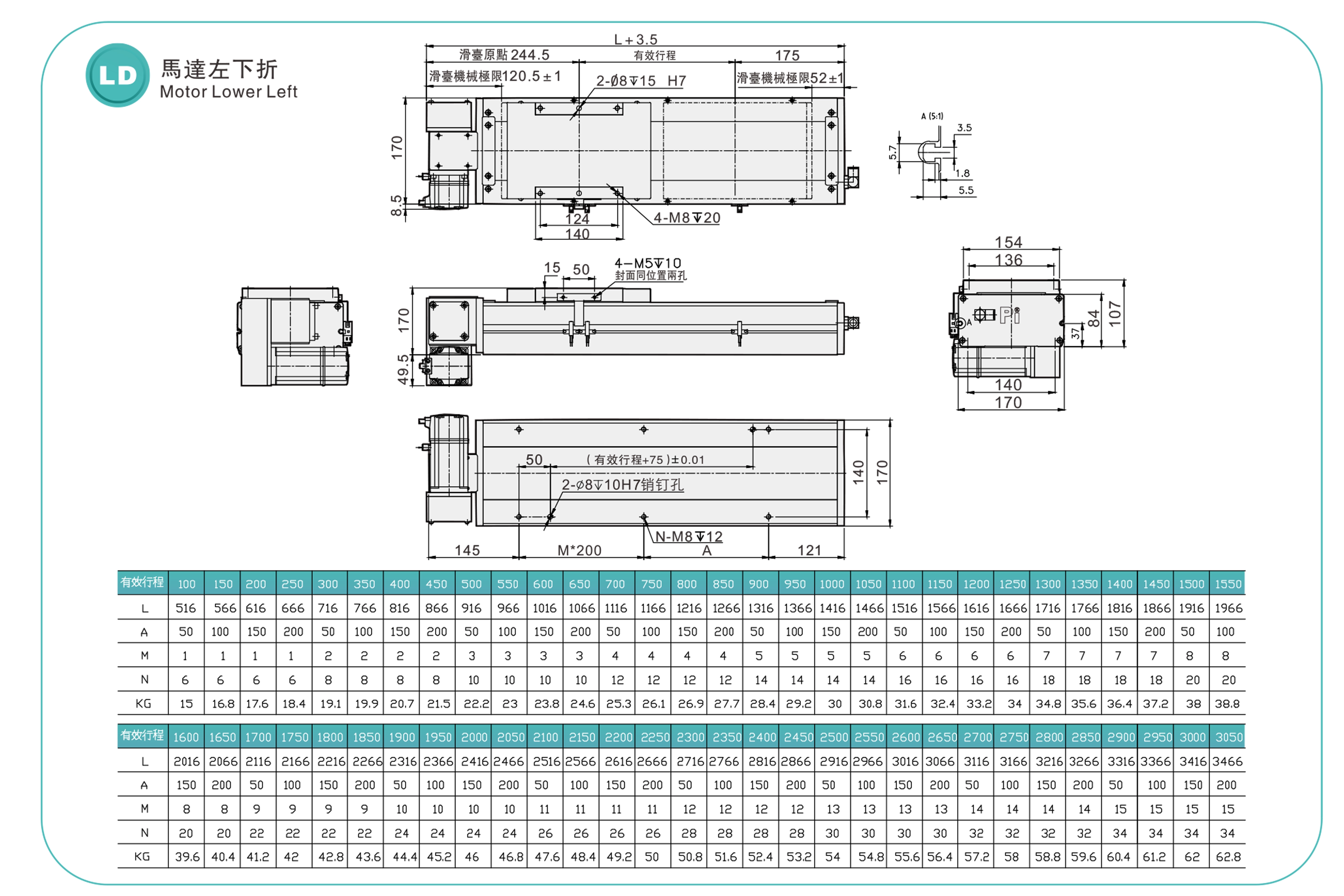

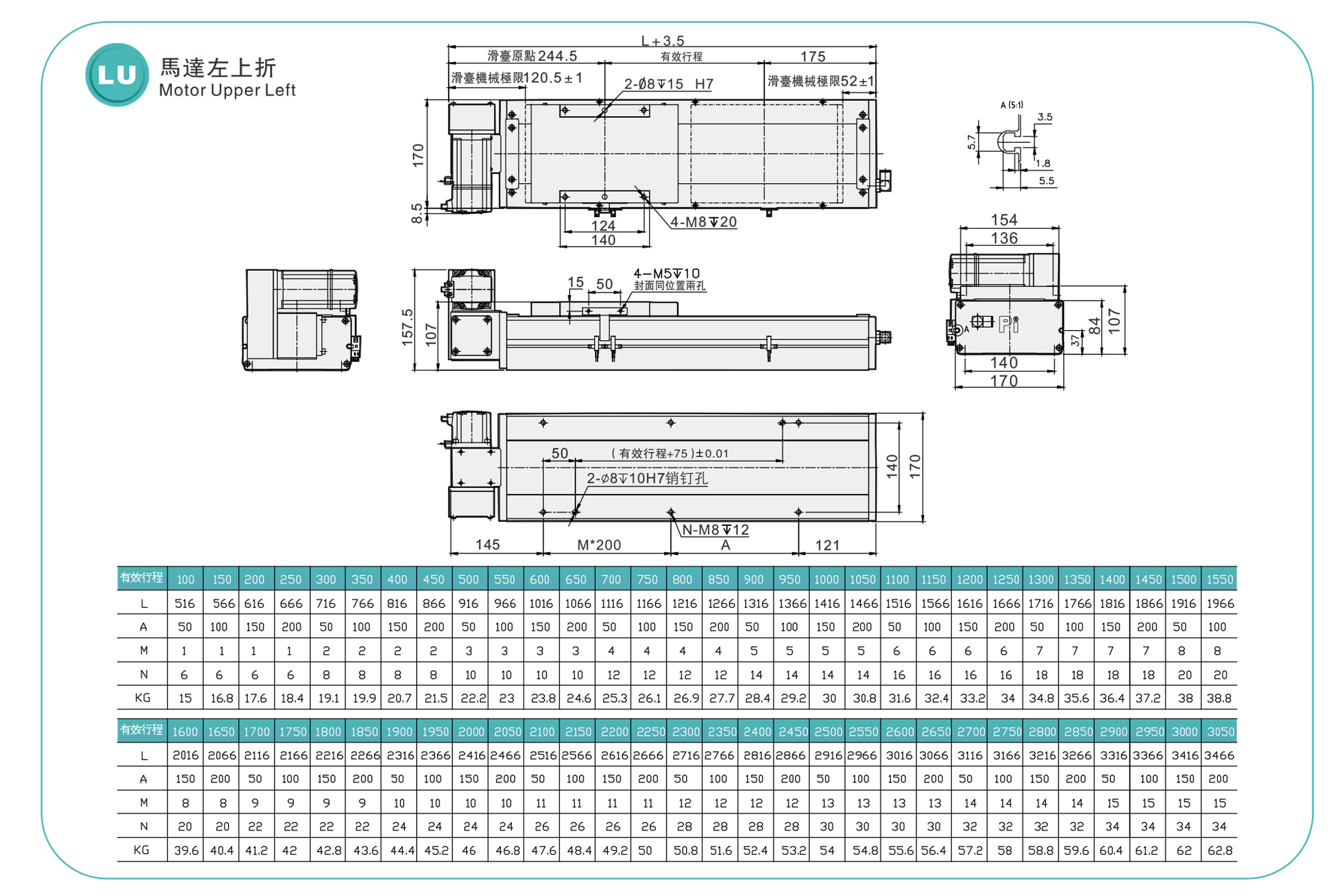

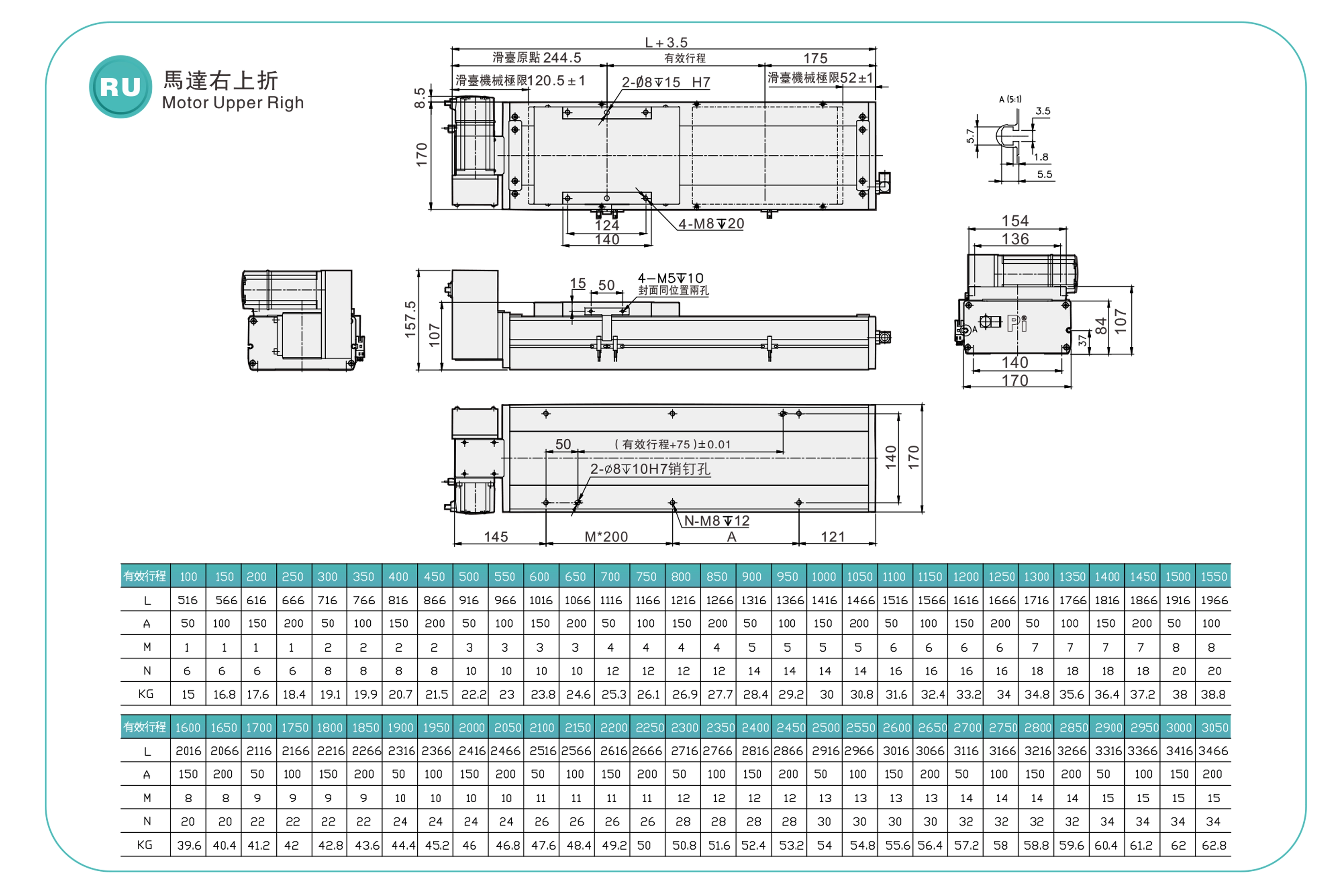

Marca del motore, posizione di installazione del motore

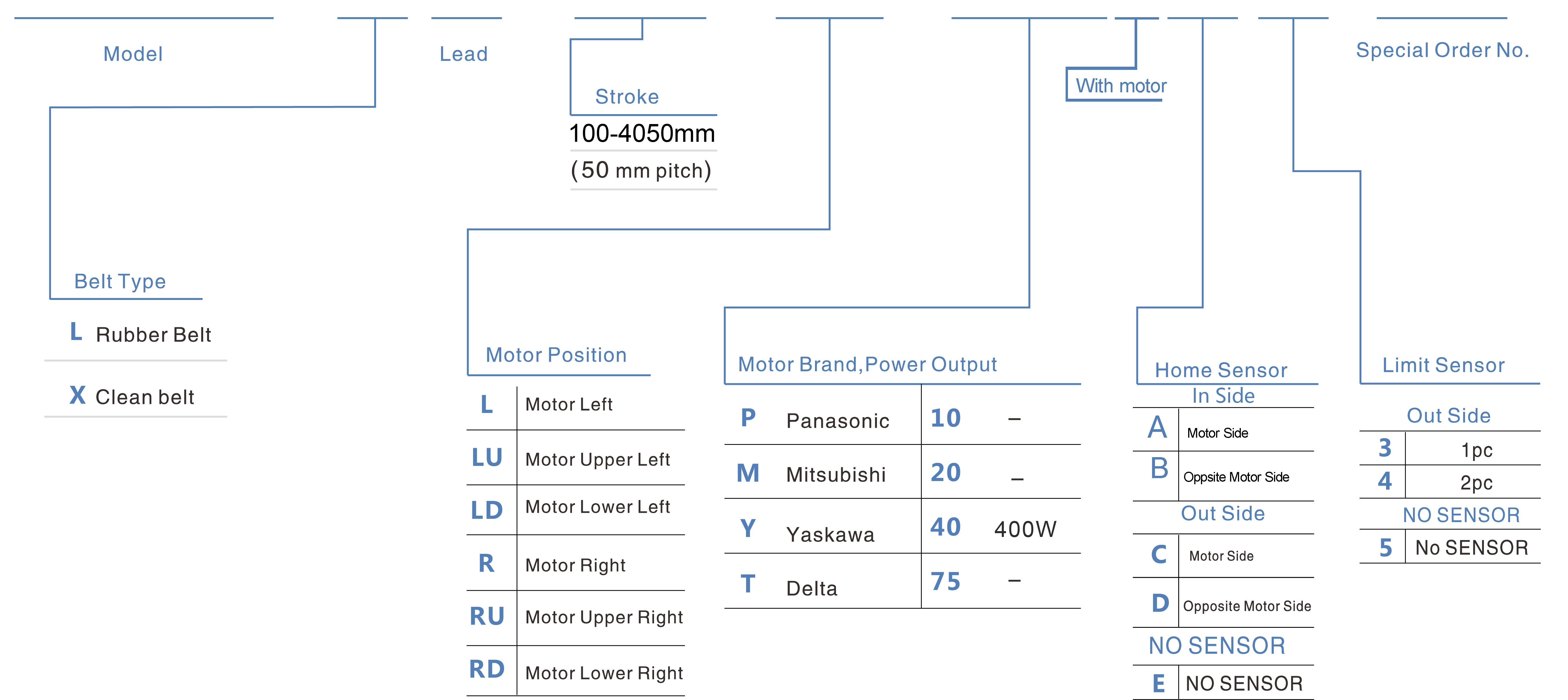

Metodo di ordinazione

RMF17 - L40- 100-L -M40 -YC 4 - 0001

Specifiche

Specifiche	Ripetibilità (mm)		±0,04
	Piombo (mm)		40
	Velocità massima (mm/s)		2000
	Carico utile massimo	Orizzontale (kg)	45
		Verticale (kg)	-
	Spinta nominale (N)		204
	Passo della corsa (mm)		Passo 100-4050mm/50mm
Parti	Potenza del servomotore CA (W)		400W
	Larghezza della cinghia (mm)		30
	Guida lineare ad alta rigidità (mm)		W20XH15
	Sensore domestico	Al di fuori	EE-SX672 (NPN)

Schema del sensore

Sporgenza consentita

(Unità: mm)

Installazione orizzontale	UN	B	C
10 kg	2942	1133	1033
20 kg	1430	547	498
30 kg	926	350	320
45 kg	588	219	201

(Unità: mm)

Installazione a parete	UN	B	C
15 kg	676	742	1933
25 kg	390	428	1127
35 kg	269	294	781
45 kg	201	219	588

Momento di carico statico

(Unità: Nm)

MIO	1032
MP	1034
SIG	908

*Il valore della coppia nel grafico indica il centro di gravità.

*La durata operativa è di 10.000 km se il prodotto viene utilizzato nelle condizioni specificate.

*I dati forniti non sono validi per l'utilizzo con montaggio a soffitto invertito. Contattateci per maggiori dettagli se desiderate utilizzare il dispositivo con montaggio a soffitto invertito.

Indice delle specifiche dell'attuatore elettrico

Utilizzare dove	Modalità guidata	Specifiche del modello	Meccanismo di riduzione	Uscita motore (w)	Larghezza (mm)	Ripetibilità (mm)	Beltspe		Carico utile massimo (kg)		Velocità massima (mm/s) *1
Utilizzare dove	Modalità guidata	Specifiche del modello	Meccanismo di riduzione	Uscita motore (w)	Larghezza (mm)	Ripetibilità (mm)	Larghezza della cinghia (mm)	Piombo (mm)	Orizzontale	Verticale	Velocità massima (mm/s) *1
Standard	Cintura	RMF14	SÌ	200W	135	±0,04	22	40	25	-	2000
		RMF17	SÌ	400W	170	±0,04	30	40	45	-	2000
		RMF22	SÌ	750W	220	±0,04	50	40	85	-	2000
		RMF28R	NO	1000W	280	±0,08	60	230	230	-	2000
		RMF28RN	NO	1000W	280	±0,08	50	230	200	-	2000
