Leggero e di lunga durata

Larghezza del corpo: 120 mm

Ripetibilità: ±0,01 mm

Carico orizzontale: 110 kg

Carico verticale: 33 kg

Velocità massima: 1600 mm/s

Gamma di corsa: 50-1250 mm

Impostare l'accelerazione e la decelerazione del motore su 0,2 secondi.

Le specifiche standard non sono applicabili all'utilizzo di gru rovesciate. Per qualsiasi esigenza, contattateci telefonicamente o lasciate un messaggio online.

Tempi di consegna: 7-10 giorni

PDF

Scarica 3D

Cadenas3 Ddownload

Rinforzo rigido del sedile scorrevole

Il corpo e la slitta sono realizzati in un unico pezzo, il che risolve il problema della scarsa rigidità e riduce la larghezza, riducendo così lo spazio di installazione dell'attrezzatura.

Facile manutenzione

Entrambi i lati dell'intera serie sono dotati di ugelli di iniezione dell'olio esterni che possono essere riempiti direttamente con olio senza bisogno di coperchio. Lo speciale design della cinghia in acciaio riduce la formazione di peli e può essere utilizzato in ambienti sterili.

Montaggio, risparmio di tempo e praticità

Può essere fissato dall'alto verso il basso o dal basso verso l'alto senza smontare la striscia di acciaio.
Aggiungere un supporto di riferimento per l'installazione sul lato del corpo. Nella parte inferiore del corpo è presente un foro per il perno di posizionamento.

La forza aumenta e la scorrevolezza migliora

Grazie all'utilizzo di una struttura in alluminio, la resistenza del corpo è notevolmente aumentata. Rispetto al modello RMH5S/6S, il binario in acciaio è incorporato nel corpo in alluminio e poi rettificato, migliorando così la precisione dell'altezza di camminata e la rettilineità a meno di ± 0,02 mm (rispetto al modello RMH10/12).

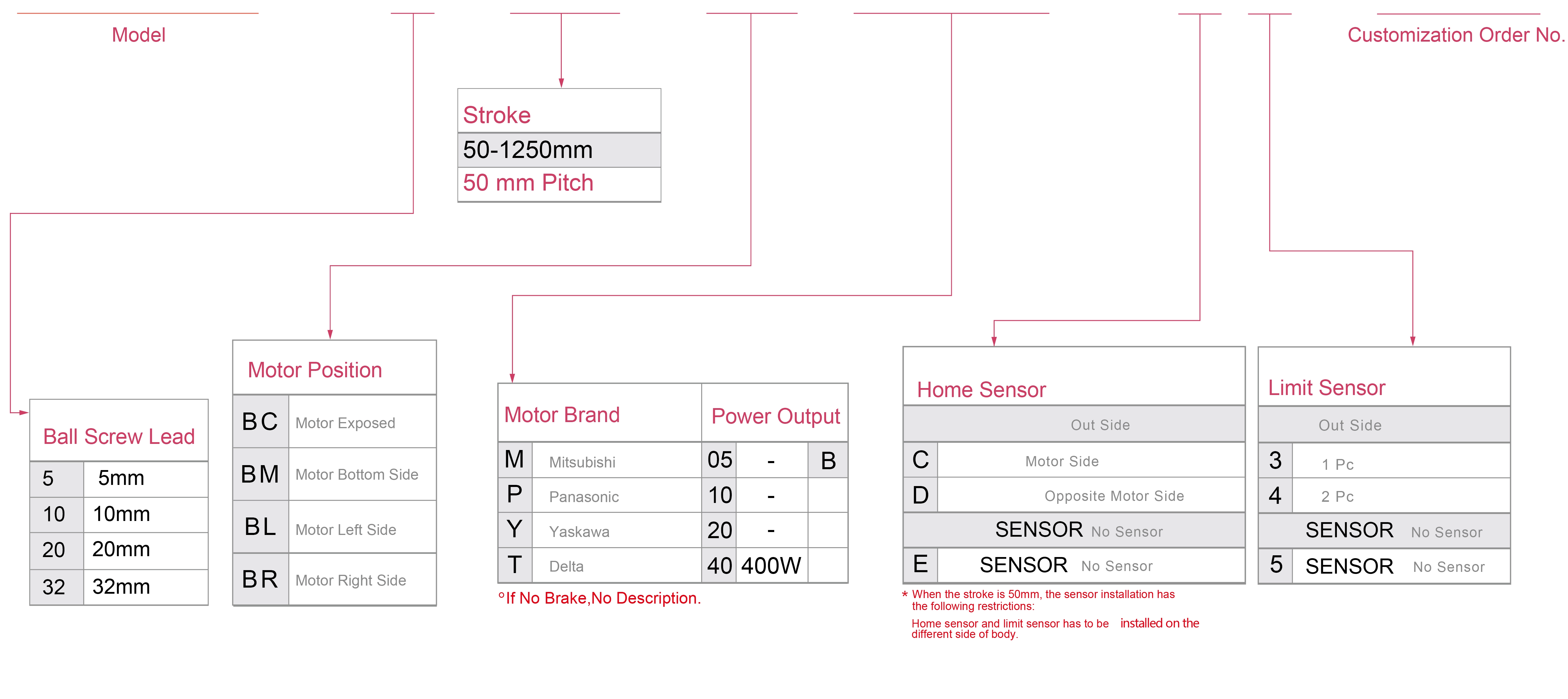

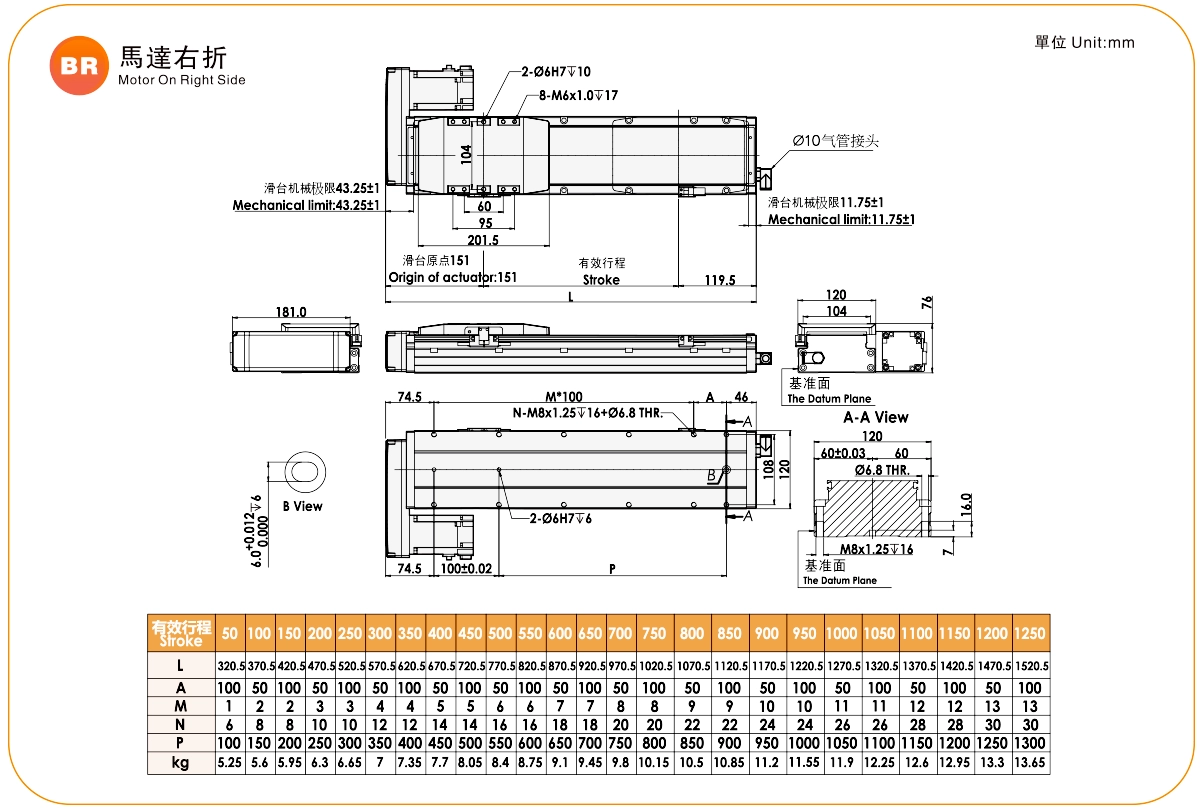

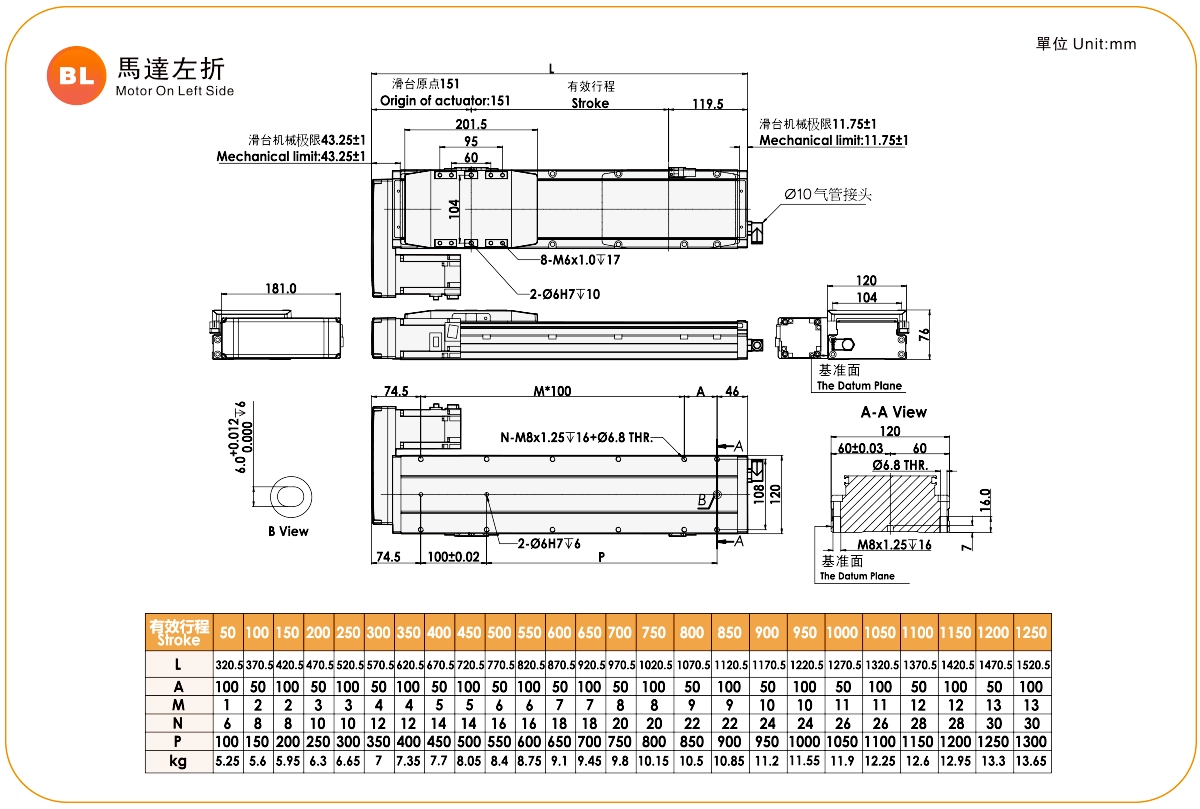

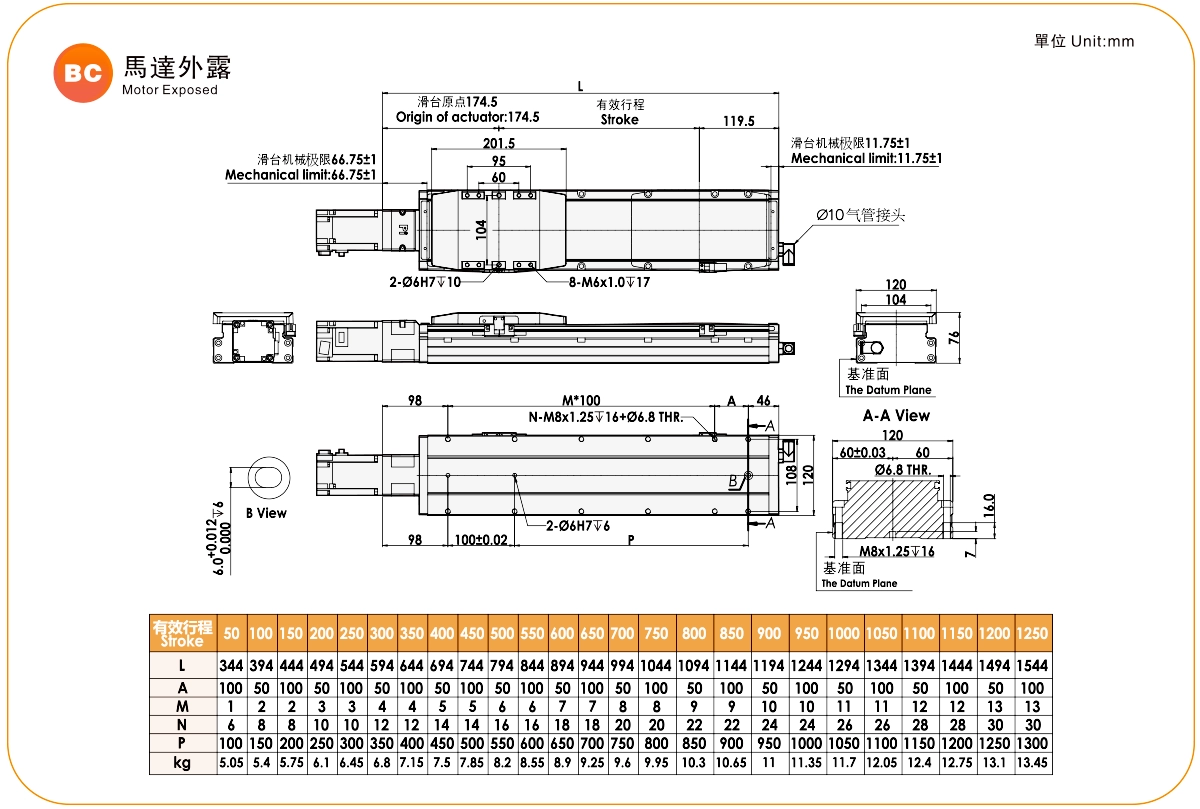

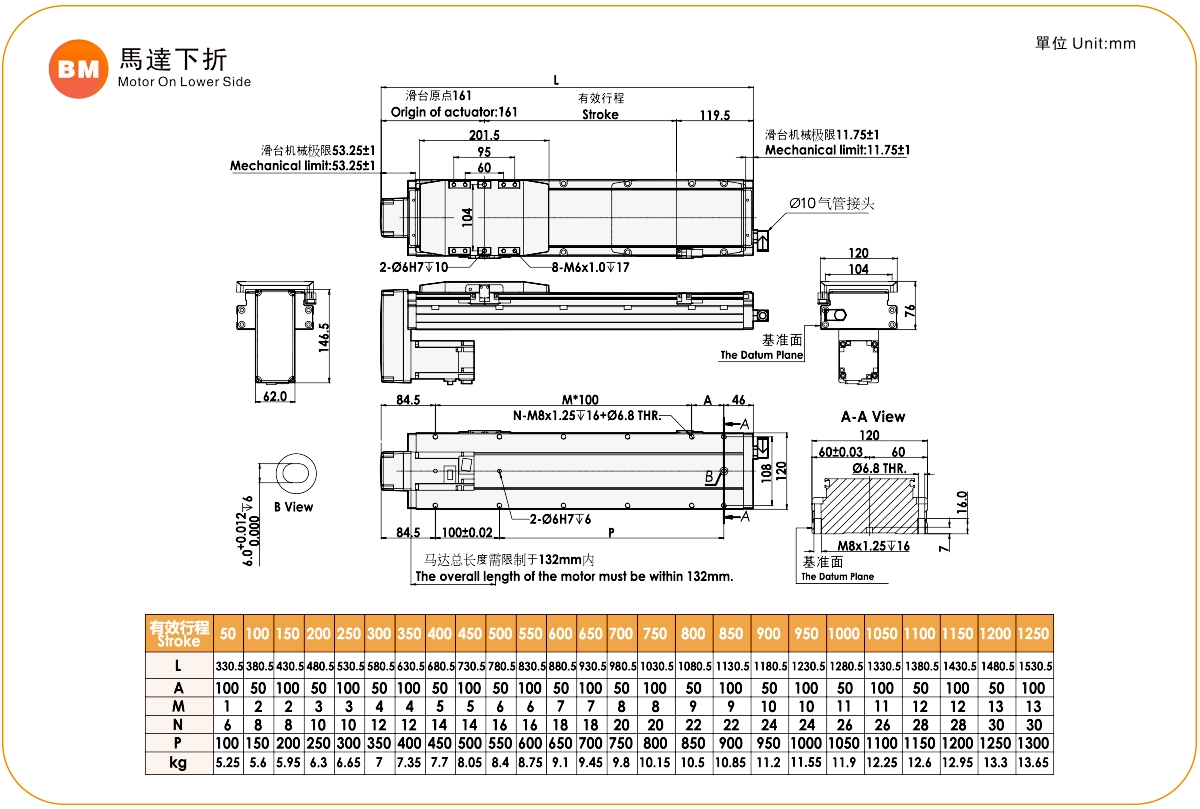

Metodo di ordinazione

GRC12 - L5-100-BC-M40B - C4 -0001

Specifica

Specifiche	Ripetibilità (mm)		±0,01
	Passo della vite a sfere (mm)		5	10	20	32
	Velocità massima (mm/s) ※1		250	500	1000	1600
	Carico utile massimo	Orizzontale (kg)	110	88	40	30
		Verticale (kg)	33	22	10	8
	Spinta nominale (N)		1388	694	347	218
	Passo della corsa (mm) ※2		Passo 50-1250 mm/50 mm
Parti	Potenza del servomotore CA (W)		400
	Vite a sfere Ø (mm)		C7Ø16
	Guida lineare ad alta rigidità (mm)		Attuatore a vite a sfere
	Accoppiamento (mm)		10X14
		Incorporato	EE-SX674 (NPN)

Disposizione del sensore

※1 Il valore di accelerazione e decelerazione è impostato su 0,2 secondi.

※2 Quando la corsa supera i 600 mm, si verificherà un'eccentricità della vite a sfere. In tali circostanze, si consiglia di ridurre la velocità di lavoro. Per i dettagli, fare riferimento a P85.

Sporgenza consentita

(Unità: mm)

Installazione orizzontale		UN	B	C
Piombo5	60 kg	2850	250	340
	80 kg	2100	180	250
	110 kg	1500	120	170
Piombo10	30 kg	2850	490	600
	50 kg	1700	280	350
	88 kg	950	140	190
Piombo20	10 kg	3400	1250	1400
	22 kg	1650	550	620
	40 kg	900	290	330
Piombo32	15 kg	1100	570	550
	25 kg	620	330	320
	30 kg	520	270	260

(Unità: mm)

Installazione a parete		UN	B	C
Piombo5	55 kg	280	280	3300
	75 kg	200	195	2400
	110 kg	130	125	1550
Piombo10	35 kg	400	410	2500
	55 kg	245	250	1550
	88 kg	150	150	950
Piombo20	12 kg	900	1070	3000
	20 kg	550	630	1800
	40 kg	260	300	900
Piombo32	15 kg	440	570	1050
	30 kg	210	270	520
	-	-	-	-

(Unità: mm)

Installazione verticale		UN	C
Piombo5	15 kg	1200	1200
	22 kg	820	820
	33 kg	550	550
Piombo10	10 kg	1600	1600
	14 kg	1150	1150
	22 kg	730	730
Piombo20	7 kg	1800	1800
	10 kg	1250	1250
	-	-	-
Piombo32	5 kg	1600	1600
	8 kg	1000	1000
	-	-	-

Momento di carico statico

(Unità: Nm)

MIO	606
parlamentare	606
SIG	1168

*Il valore di coppia nella tabella indica il baricentro.

*La durata operativa è di 10.000 km se il prodotto viene utilizzato nelle condizioni specificate.

*I dati non sono validi per l'uso inverso con montaggio a soffitto. Contattateci per maggiori dettagli se desiderate utilizzare l'apparecchio inverso con montaggio a soffitto.

Indice delle specifiche dell'attuatore elettrico

Usa dove	Modalità guidata	Specifiche del modello	Potenza del motore (la)	Larghezza (mm)	Ripetibilità (mm)	Specifiche della vite a sfere		Carico utile massimo (kg)		Velocità massima (mm/s) *1
Usa dove	Modalità guidata	Specifiche del modello	Potenza del motore (la)	Larghezza (mm)	Ripetibilità (mm)	Diametro esterno (mm)	Piombo (mm)	Orizzontale	Verticale	Velocità massima (mm/s) *1
Standard	Vite a sfere	GRC 5	100W	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRC 8	200/400W	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRC 12	400W	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRC 15	750W	150	±0,01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
