Leggero e di lunga durata

Ripetibilità: ±0,08 mm

Carico orizzontale: 230 kg

Piombo: 50 mm

Velocità massima: 2300 mm/s

Passo della corsa: 50-6150 mm

Impostare l'accelerazione e la decelerazione del motore su 0,2 secondi.

Le specifiche standard non sono applicabili all'utilizzo di gru rovesciate. Per qualsiasi esigenza, contattateci telefonicamente o lasciate un messaggio online.

Tempi di consegna: 7-10 giorni

PDF

Scarica 3D

Cadenas3 Ddownload

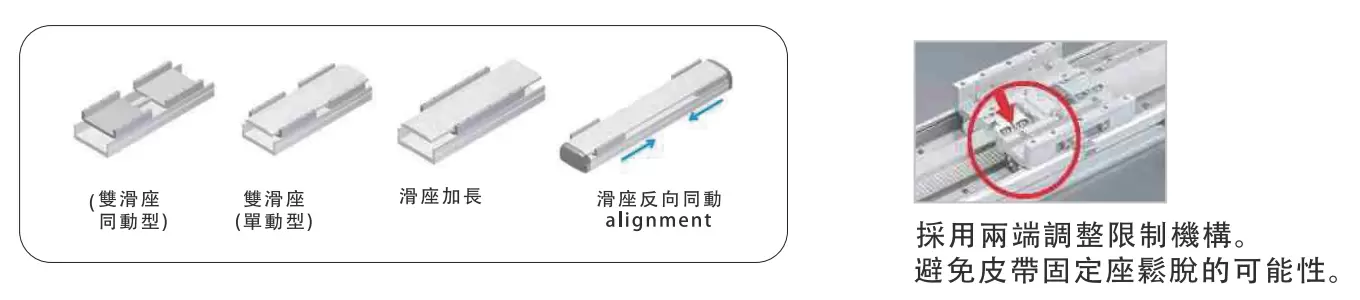

Nota speciale per sedile multisliding, meccanismo di regolazione della tensione della cintura, design brevettato dell'ugello del carburante (opzionale)

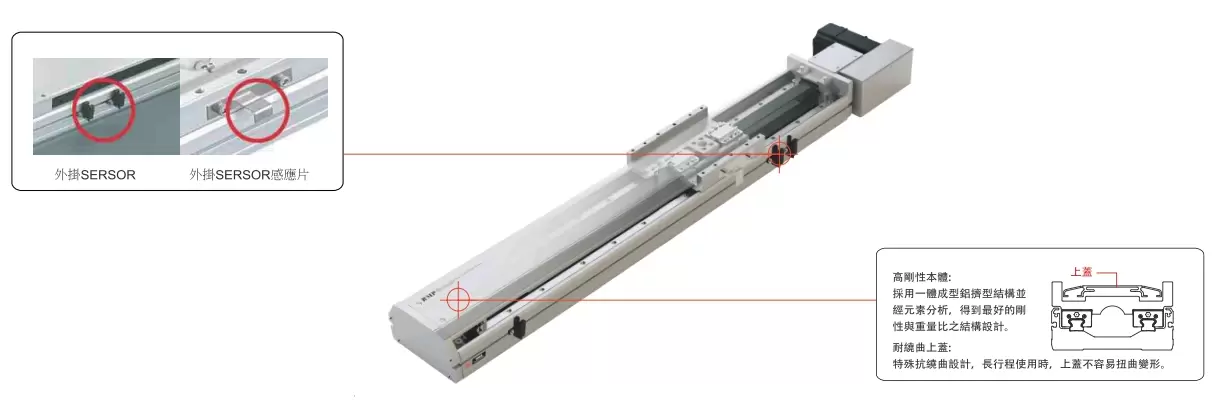

Corpo ad alta rigidità/coperchio superiore ad alta rigidità

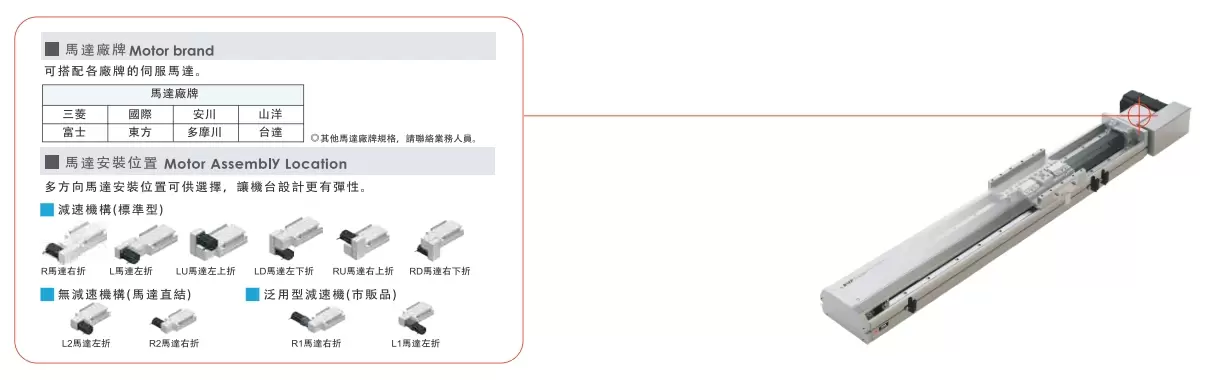

Marca del motore, luogo di installazione del motore

Metodo di ordinazione

RMP28RN - L- 230-100 -BL-M100 -YC4 - 0001

Specifica

Specifiche	Ripetibilità (mm)		±0,08
	Piombo (mm)		50
	Velocità massima (mm/s)		2300
	Carico utile massimo	Orizzontale (kg)	200
		Verticale (kg)	-
	Spinta nominale (N)		965
	Passo della corsa (mm)		Passo 50-6150 mm/50 mm
Parti	Potenza del servomotore CA (W)		1000W
	Larghezza della cinghia (mm)		50
	Guida lineare ad alta rigidità (mm)		W30
	Sensore domestico	Al di fuori	EE-SX672 (NPN)

Disposizione del sensore

Sporgenza consentita

(Unità: mm)

Installazione orizzontale		UN	B	C
1:5	100 kg	900	310	320
1:10	150 kg	802	290	315
1:20	200 kg	768	261	260

(Unità: mm)

Installazione a parete	UN	B	C
100 kg	320	310	800
150 kg	315	270	800
200 kg	230	251	868

Momento di carico statico

(Unità: Nm)

MIO	4408
parlamentare	4408
SIG	3860

*Il valore di coppia nella tabella indica il baricentro.

*La durata operativa è di 10.000 km se il prodotto viene utilizzato nelle condizioni specificate.

*I dati non sono validi per l'uso inverso con montaggio a soffitto. Contattateci per maggiori dettagli se desiderate utilizzare l'apparecchio inverso con montaggio a soffitto.

Indice delle specifiche dell'attuatore elettrico

Usa dove	Modalità guidata	Specifiche del modello	Meccanismo di riduzione	Potenza del motore (la)	Larghezza (mm)	Ripetibilità (mm)	Specifiche della cinghia		Carico utile massimo (kg)		Velocità massima (mm/s) *1
Usa dove	Modalità guidata	Specifiche del modello	Meccanismo di riduzione	Potenza del motore (la)	Larghezza (mm)	Ripetibilità (mm)	Larghezza della cinghia (mm)	Piombo (mm)	Orizzontale	Verticale	Velocità massima (mm/s) *1
Standard	Balt	RMP14S	SÌ	200W	135	±0,04	22	40	25	-	2000
		RMP17S	SÌ	400W	170	±0,04	30	40	45	-	2000
		RMP22S	SÌ	750W	220	±0,04	50	40	85	-	2000
		RMP28R	NO	1000W	280	±0,08	50	230	230	-	2000
		Modello RMP28RN	NO	1000W	280	±0,08	50	230	200	-	2000
