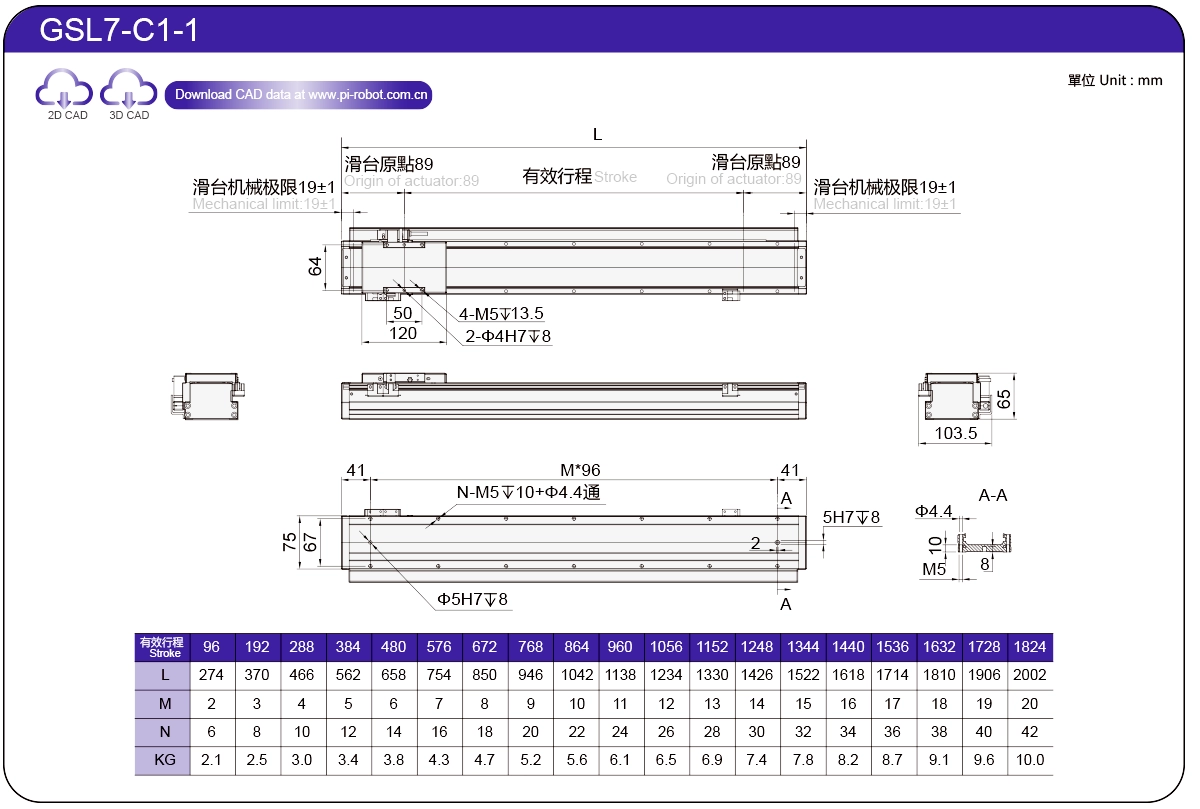

Posizione attuale：Casa > Prodotto > Attuatore motore lineare > Serie GSL > GSL7 > C1-1

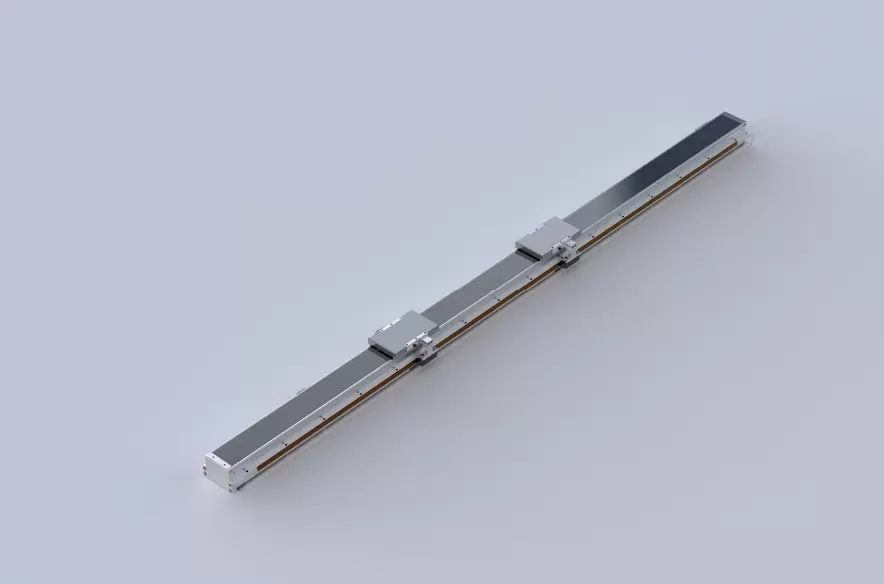

Leggero e di lunga durata

Larghezza del corpo: 75-65 mm

Ripetibilità: ±0,003 mm

P27-C1 Carico: 6 kg

P27-C2 Carico: 10 kg

Velocità massima: 2500 mm/s

Gamma di corsa: 48-1584 mm

PDF

Scarica 3D

Cadenas3 Ddownload

Alta precisione, alta rigidità, iniezione di olio esterna

L'unico design brevettato dell'ugello del carburante nel settore, con un singolo ugello del carburante sulla sede della slitta per l'iniezione dell'olio, consente l'iniezione dell'olio e la manutenzione simultanea sia della guida di scorrimento che della slitta, rendendo la manutenzione più comoda e veloce.

Lungo viaggio con specifiche complete e posizionamento conveniente

Tavolo scorrevole con motore lineare incorporato a quattro colonne di tipo a sfere, con una corsa fino a 3744 mm, e la corsa può essere aumentata in base alle esigenze del cliente

Struttura con guida di scorrimento a sfere incorporata

Dopo aver incorporato la guida scorrevole nel tipo di estrusione di alluminio, le piste parallele e di pari precisione su entrambi i lati vengono rettificate mediante l'attrezzatura di rettifica, il che si traduce in una maggiore precisione rispetto al bloccaggio di due guide lineari standard con il tipo di estrusione di alluminio.

Più driver opzionali

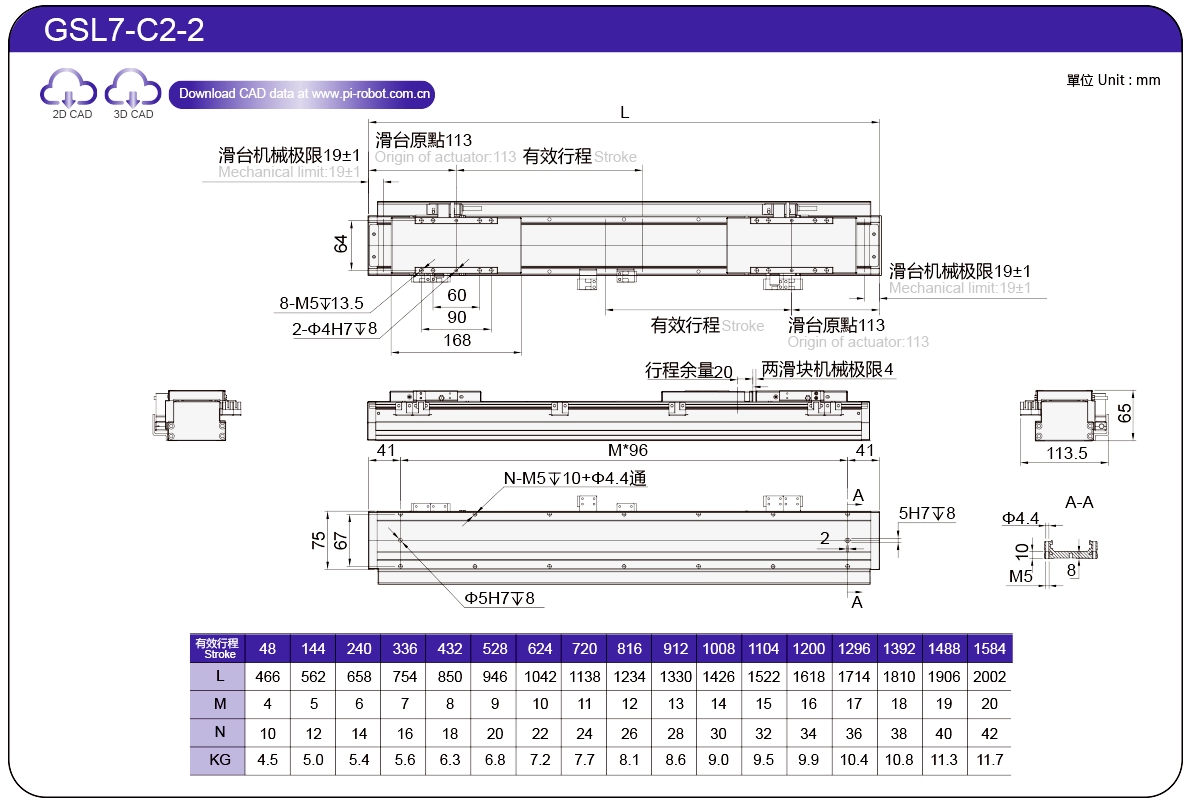

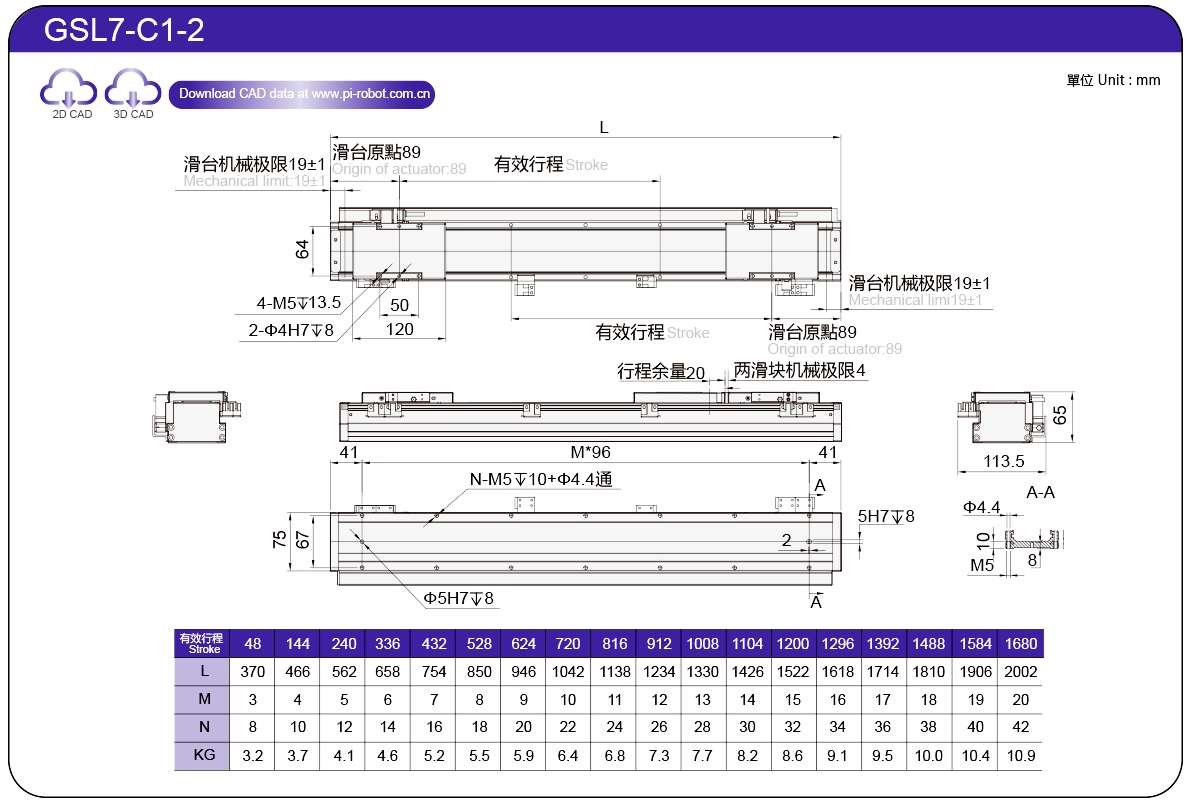

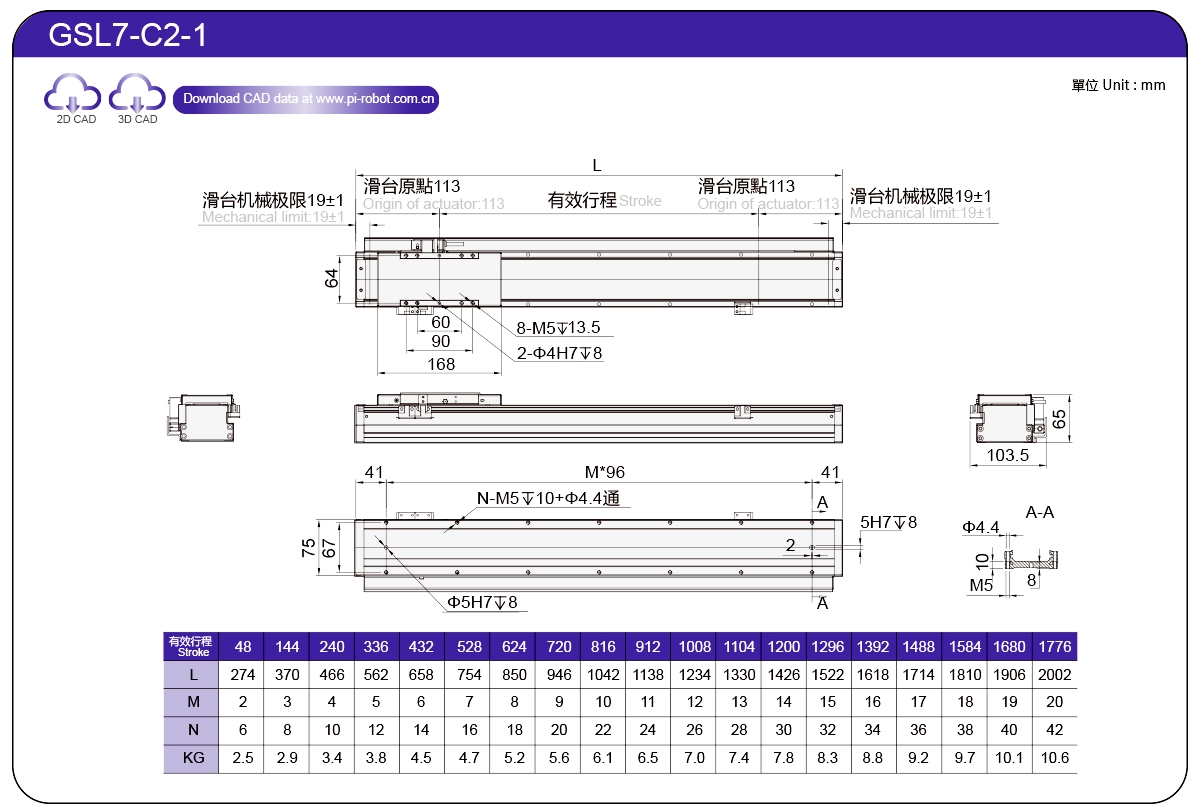

Metodo di ordinazione

GSL7 - C1 -S - 96 - M - 10 -P -C 4 - 1- 3- 0001

Specifica

Elenco	Specifiche del cerchio di filo	P27-C1	P27-C2
Specifiche	Ripetibilità (mm)	±0,003
	Carico utile massimo (kg)	6	10
	Velocità massima (mm/s)	2500
	Spinta continua (N)	26	52
	Spinta massima (N)	57	114
	Corrente continua (Ams)	3.3	3.3
	Corrente di picco (Arms)	10.5	10.5
	Costante di forza (N/Arms)	7.8	15.7
	Induttanza (mH)	6.1	12.1
	Resistenza (ohm)	1.2	2.4
	Distanza del polo magnetico (mm)	24

Disposizione del sensore

※1 Il valore di accelerazione e decelerazione è impostato su 0,2 secondi.

※2 Quando la corsa supera i 600 mm, si verificherà un'eccentricità della vite a sfere. In queste circostanze, si consiglia di ridurre la velocità di lavoro. Per i dettagli, consultare P85.

La durata operativa è di 10.000 km se il prodotto viene utilizzato nelle condizioni specificate.

Le informazioni sui dati non sono per l'uso inverso con montaggio a soffitto. Contattateci per maggiori dettagli se desiderate applicare l'uso inverso con montaggio a soffitto.

Sporgenza consentita

(Unità: mm)

Installazione orizzontale		Carico	UN	B	C
Carico	P27-C1	2 kg	320	280	280
		3 kg	260	160	160
		4 kg	180	130	130
		5 kg	150	100	100
		6 kg	120	70	80
	P27-C2	2 kg	600	500	500
		4 kg	320	260	260
		6 kg	220	160	160
		8 kg	160	120	120
		10 kg	120	100	100

(Unità: mm)

Installazione a parete		Carico	UN	B	C
Carico	P27-C1	2 kg	280	280	320
		3 kg	160	160	260
		4 kg	130	130	180
		5 kg	100	100	150
		6 kg	80	70	120
	P27-C2	2 kg	500	500	600
		4 kg	260	260	320
		6 kg	160	160	220
		8 kg	120	120	160
		10 kg	100	100	120

Momento di carico statico

(Unità: Nm)

Direzione	P27-C1	P27-C2
MIO	106	278
parlamentare	106	278
SIG	130	211

La relazione tra velocità e accelerazione

P27-C1

Velocità (m/s) Accelerazione (G) Carico (Kg)	1 m/s	1,5 m/s	2 m/s	2,5 m/s	3 m/s
2	1.7	1.6	1.6	1.6	1.5
3	1.2	1.2	1.2	1.2	1.1
4	1	1	1	1	0,9
5	0,8	0,8	0,8	0,8	0,7
6	0,7	0,7	0,7	0,7	0,6

P27-C2

Velocità (m/s) Accelerazione (G) Carico (Kg)	1 m/s	1,5 m/s	2 m/s	2,5 m/s	3 m/s
2	2.9	2.9	2.9	2.9	2.7
4	1.8	1.8	1.8	1.8	1.7
6	1.2	1.2	1.2	1.1	1.1
8	1	1	1	1	1
10	0,8	0,8	0,8	0,8	0,8

Indice delle specifiche dell'attuatore elettrico

Usa dove	Modalità guidata	Specifiche del modello	Specifiche del motore	La larghezza del corpo (mm)	L'altezza del corpo (mm)	Ripetibilità (mm)	Spinta continua (N)	Spinta massima (N)	lrms(A)	Carico utile massimo (kg)	Velocità massima (mm/s) *1
Standard	Robot con motore lineare	GSL7	P27-C1	75	65	±0,003	26	57	3.3	6	2500
		GSL7	P27-C2	75	65	±0,003	52	114	3.3	10
		GSL8	P35-C1	87	65	±0,003	40	88	3.3	10
		GSL8	P35-C2	87	65	±0,003	80	176	3.3	20
		GSL14	P44-C1	134	70	±0,003	48	105	3.3	11
		GSL14	P44-C3	134	70	±0,003	144	315	3.3	25
		GSL16	P64-C1	154	70	±0,003	88	193	3.3	20
		GSL16	P64-C3	154	70	±0,003	264	580	3.3	50
		GSL18	P88-C1	178	76	±0,003	136	299	3.3	23
		GSL18	P88-C3	178	76	±0,003	408	897	3.3	70
