Leggero e di lunga durata

Ripetibilità: ±0,01 mm

Carico orizzontale: 130 kg

Carico verticale: 50 kg

Velocità massima: 1600 mm/s

Passo della corsa: 850-2400 mm

Impostare l'accelerazione e la decelerazione del motore su 0,2 secondi.

Le specifiche standard non sono applicabili all'utilizzo di gru rovesciate. Per qualsiasi esigenza, contattateci telefonicamente o lasciate un messaggio online.

Tempi di consegna: 7-10 giorni

PDF

Scarica 3D

Cadenas3 Ddownload

Diversi stili di sedili scorrevoli

Il corpo e la slitta sono realizzati in un unico pezzo, il che risolve il problema della scarsa rigidità e riduce la larghezza, riducendo lo spazio di installazione dell'attrezzatura. L'unico ugello carburante brevettato nel settore, che utilizza un singolo ugello carburante sulla slitta per iniettare l'olio. Può iniettare olio e manutenere contemporaneamente il dado e più set di slitte, rendendo la manutenzione più comoda e veloce. La direzione di installazione dell'ugello carburante può essere scelta in base alle esigenze del cliente.

Corpo ad alta rigidità/coperchio superiore ad alta rigidità

Corpo ad alta rigidità: esplora l'uso di una struttura in estrusione di alluminio integrata e ottieni il miglior rapporto rigidità/peso attraverso l'analisi degli elementi. Copertura superiore anti-avvolgimento: grazie a uno speciale design anti-avvolgimento, la copertura superiore non si torce o si deforma facilmente durante l'uso a lunga distanza.

Marca del motore

Può essere abbinato a servomotori di varie marche. Sono disponibili posizioni di installazione del motore multidirezionali, rendendo la progettazione della macchina più flessibile.

Marca del motore

Può essere abbinato a servomotori di varie marche. Sono disponibili posizioni di installazione del motore multidirezionali, rendendo la progettazione della macchina più flessibile.

Vite di marca piombo, nessun posto disponibile per la selezione

È possibile selezionare specifiche e marche di viti adatte in base a diverse precisioni e velocità.

Metodo di ordinazione

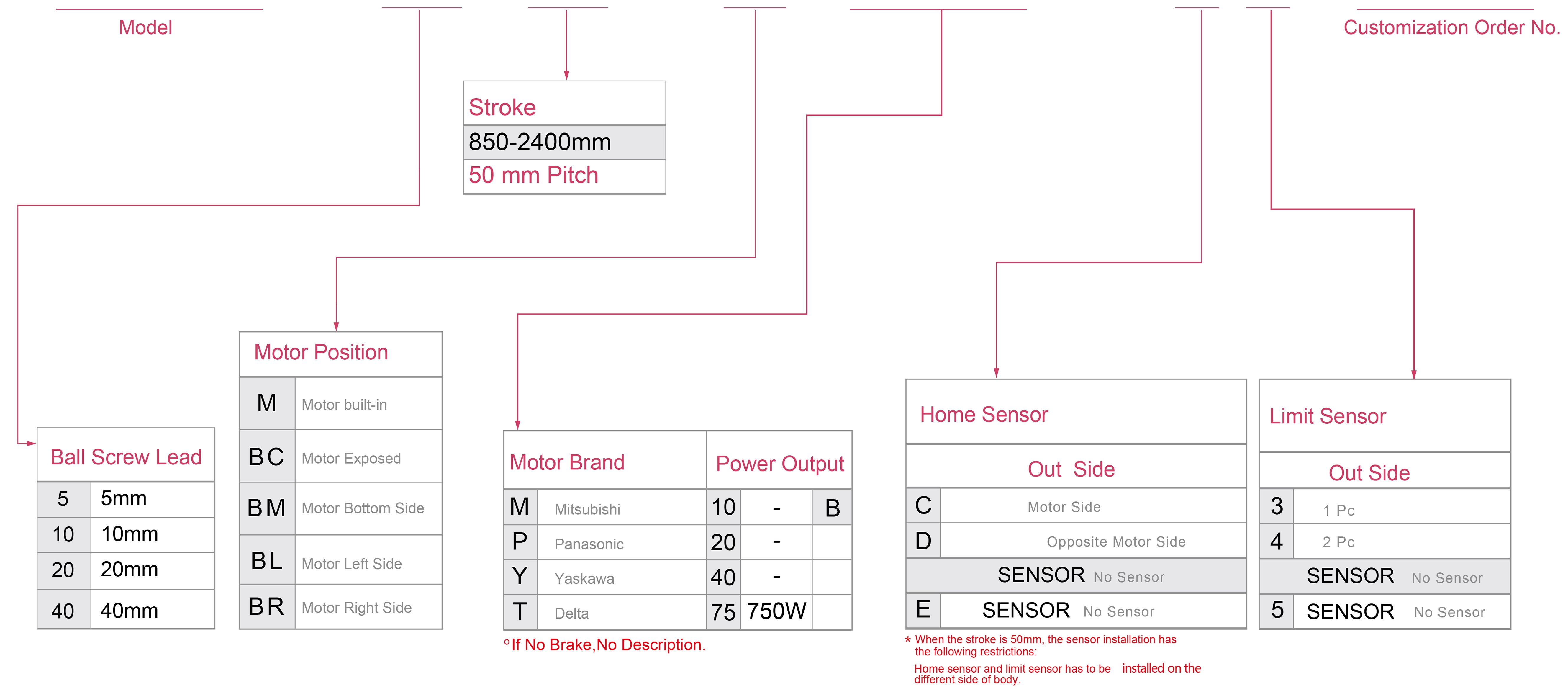

RMH22S - L5-850- M -M75B - C4 -0001

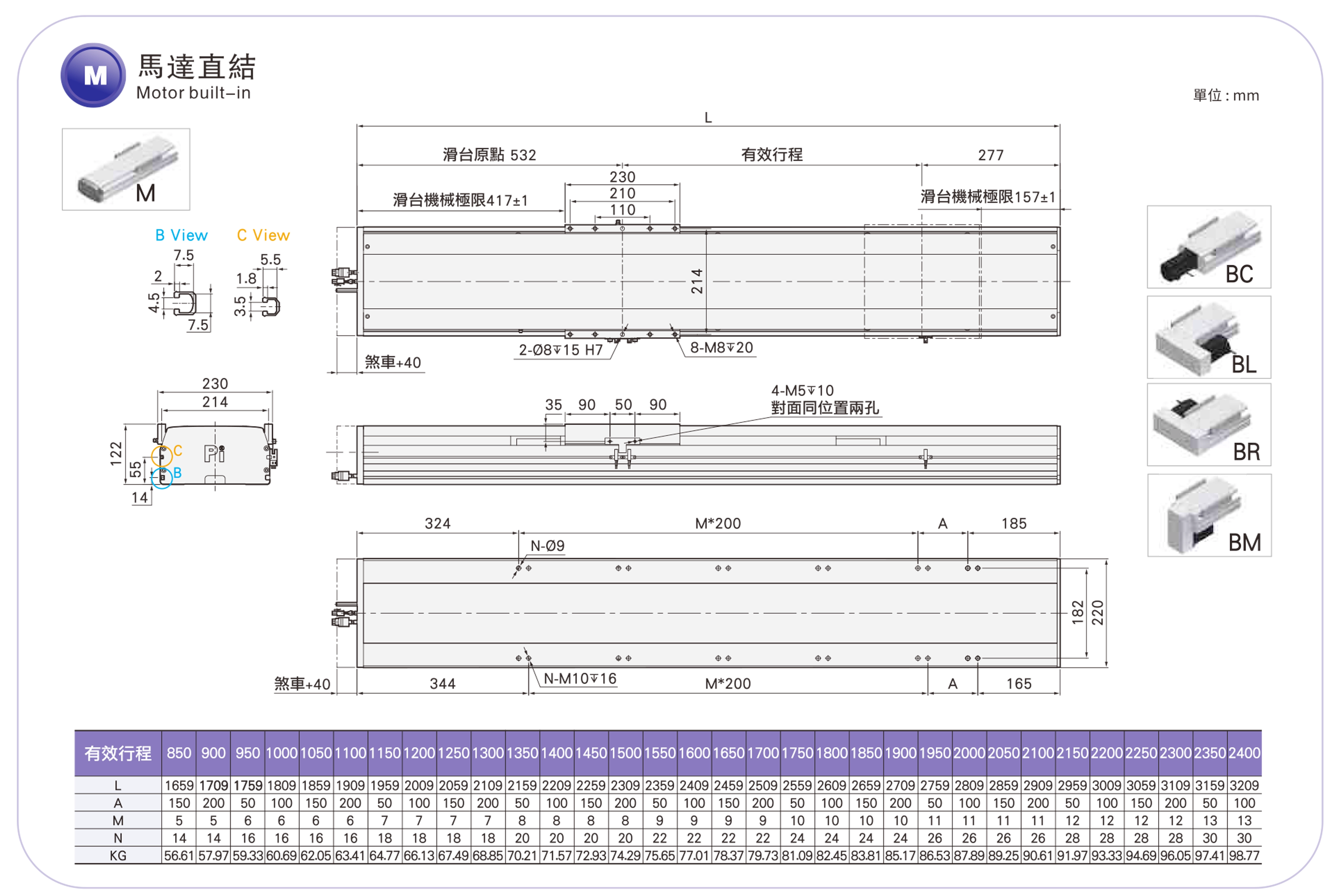

Specifica

Specifiche	Ripetibilità (mm)		±0,01
	Passo della vite a sfere (mm)		5	10	20	40
	Velocità massima (mm/s)		250	400	800	1600
	Carico utile massimo	Orizzontale (kg)	130	130	85	43
		Verticale (kg)	50	40	25	12
	Spinta nominale (N)		2563	1281	640	320
	Passo della corsa (mm)		Passo 850-2400 mm/50 mm
Parti	Potenza del servomotore CA (W)		750W
	Vite a sfere Ø (mm)		C7Ø20
	Guida lineare ad alta rigidità (mm)		L20XA15
	Accoppiamento (mm)		19X12
	Sensore domestico	Al di fuori	EE-SX672 (NPN)

Disposizione del sensore

Il valore di accelerazione e decelerazione è impostato su 0,2 secondi.

*Quando la corsa supera i 750 mm, si verificherà un'eccentricità della vite a sfere. In queste circostanze, si consiglia di ridurre la velocità di lavoro. Per i dettagli, fare riferimento a P85.

Sporgenza consentita

(Unità: mm)

Installazione orizzontale		UN	B	C
Piombo5	80 kg	3311	411	403
	100 kg	2534	320	308
	130 kg	2113	228	221
Piombo10	70 kg	2700	430	394
	90 kg	2022	320	294
	130 kg	1311	198	184
Piombo20	40 kg	2044	662	558
	60 kg	1316	417	352
	85 kg	886	272	231
Piombo40	20 kg	1180	766	533
	25 kg	927	599	418
	43 kg	510	318	224

(Unità: mm)

Installazione a parete		UN	B	C
Piombo5	85 kg	370	388	3066
	105 kg	288	299	2389
	130 kg	221	228	2113
Piombo10	75 kg	368	398	2515
	95 kg	277	300	1926
	130 kg	184	198	1328
Piombo20	45 kg	490	582	1805
	65 kg	321	381	1204
	85 kg	231	272	886
Piombo40	25 kg	418	601	930
	35 kg	286	408	644
	43 kg	224	318	510

(Unità: mm)

Installazione verticale		UN	C
Piombo5	30 kg	1301	1301
	40 kg	977	977
	50 kg	781	781
Piombo10	20 kg	1735	1735
	30 kg	1156	1156
	40 kg	867	867
Piombo20	15 kg	1835	1835
	20 kg	1376	1376
	25 kg	1101	1101
Piombo40	7 kg	1943	1943
	12 kg	1133	1133
	-	-	-

Momento di carico statico

(Unità: Nm)

MIO	1254
parlamentare	1254
SIG	1254

*Il valore di coppia nel grafico indica il baricentro.

*La durata operativa è di 10.000 km se il prodotto viene utilizzato nelle condizioni specificate.

*I dati non sono validi per l'uso inverso con montaggio a soffitto. Contattateci per maggiori dettagli se desiderate utilizzare l'apparecchio inverso con montaggio a soffitto.

Indice delle specifiche dell'attuatore elettrico

Usa dove	Modalità guidata	Specifiche del modello	Potenza del motore (la)	Larghezza (mm)	Ripetibilità (mm)	Specifiche della vite a sfere		Carico utile massimo (kg)		Velocità massima (mm/s) *1
Usa dove	Modalità guidata	Specifiche del modello	Potenza del motore (la)	Larghezza (mm)	Ripetibilità (mm)	Diametro esterno (mm)	Piombo (mm)	Orizzontale	Verticale	Velocità massima (mm/s) *1
Ambiente standard	Vite a sfere	RMH12	100W	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
			200W	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
		RMH14	200W	135	±0,01	16	5	95	27	250
							10	75	18	500
							20	35	7	1000
							32	15	-	1600
			400W	135	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		RMH17	400W	170	±0,01	20	5	120	40	250
							10	110	30	500
							20	75	14	1000
							40	22	7	2000
			750W	170	±0,01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
		RMH22	750W	220	±0,01	25	5	150	55	250
							10	150	45	500
							25	105	20	1250
						20	40	43	12	2000
		RMH28	1500W	280	±0,01	32	10	320	150	500
							20	180	75	1000
							32	75	35	1600

Serie a corsa extra lunga

Usa dove	Modalità guidata	Specifiche del modello	Potenza del motore (la)	Larghezza (mm)	Ripetibilità (mm)	Specifiche della vite a sfere		Carico utile massimo (kg)		Velocità massima (mm/s) *1
Usa dove	Modalità guidata	Specifiche del modello	Potenza del motore (la)	Larghezza (mm)	Ripetibilità (mm)	Diametro esterno (mm)	Piombo (mm)	Orizzontale	Verticale	Velocità massima (mm/s) *1
Ambiente standard	Vite a sfere	RMH17S	400W	170	±0,01	16	5	110	33	200
							10	90	22	400
							20	40	10	800
							32	30	8	1280
			750W	170	±0,01	16	5	120	40	200
							10	95	25	400
							20	50	15	800
							32	35	12	1280
		Modello RMH22S	750W	220	±0,01	20	5	130	50	200
							10	130	40	400
							20	85	25	800
							40	43	12	1600

* La velocità massima si basa sul numero massimo di giri al minuto del servomotore (3000). La velocità massima si basa sul numero massimo di giri al minuto del motore passo-passo (500).
