Leggero e di lunga durata

Larghezza del corpo: 60-200 mm

Ripetibilità: ±0,005/0,01 mm

Carico orizzontale: 150 kg

Carico verticale: 55 kg

Velocità massima: 250 mm/s

Gamma di corsa: 800-2600 mm

Impostare l'accelerazione e la decelerazione del motore su 0,2 secondi.

Le specifiche standard non sono applicabili all'utilizzo di gru rovesciate. Per qualsiasi esigenza, contattateci telefonicamente o lasciate un messaggio online.

Tempi di consegna: 7-10 giorni

PDF

Scarica 3D

Cadenas3 Ddownload

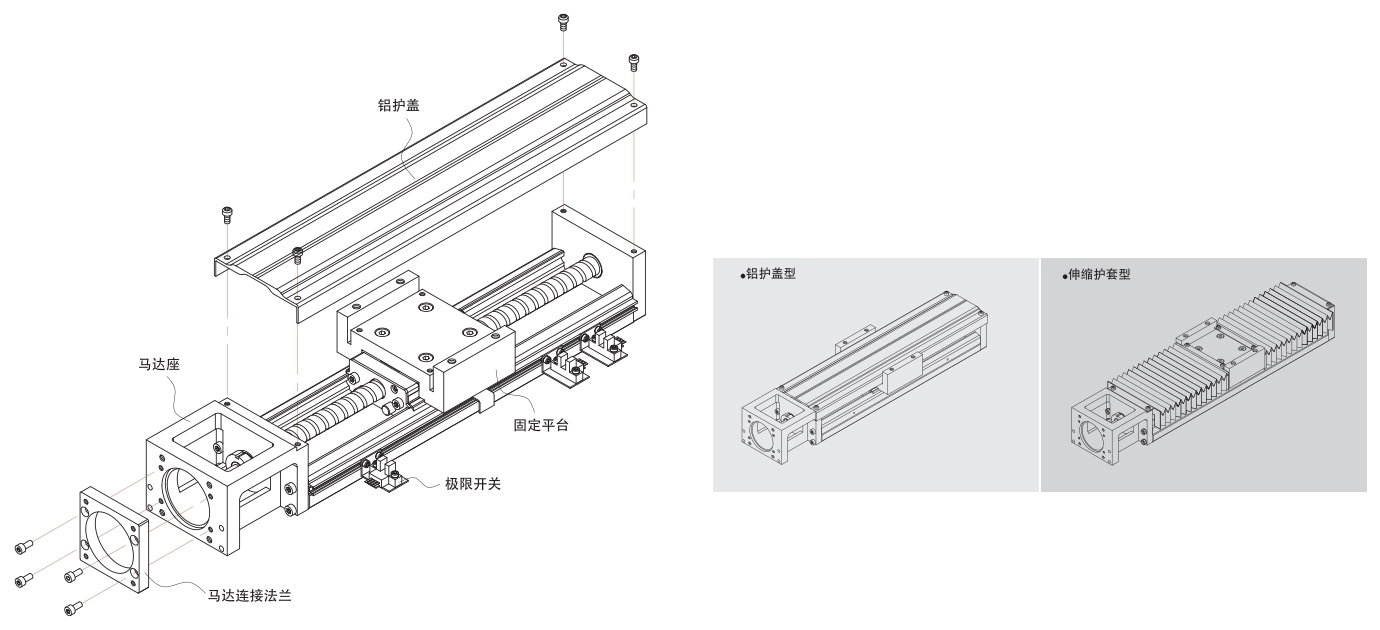

Accessori opzionali

Copertura in alluminio e guaina telescopica: possono impedire che corpi estranei e impurità entrino nei robot industriali KKS e ne compromettano la durata, la precisione e la scorrevolezza.
Flangia di collegamento del motore: può bloccare vari tipi di motori sui robot industriali KKS.
Finecorsa: fornisce un meccanismo di sicurezza per il posizionamento del cursore, l'avvio dell'origine e l'impedimento del cursore di superare la sua distanza di corsa.

Accessori opzionali

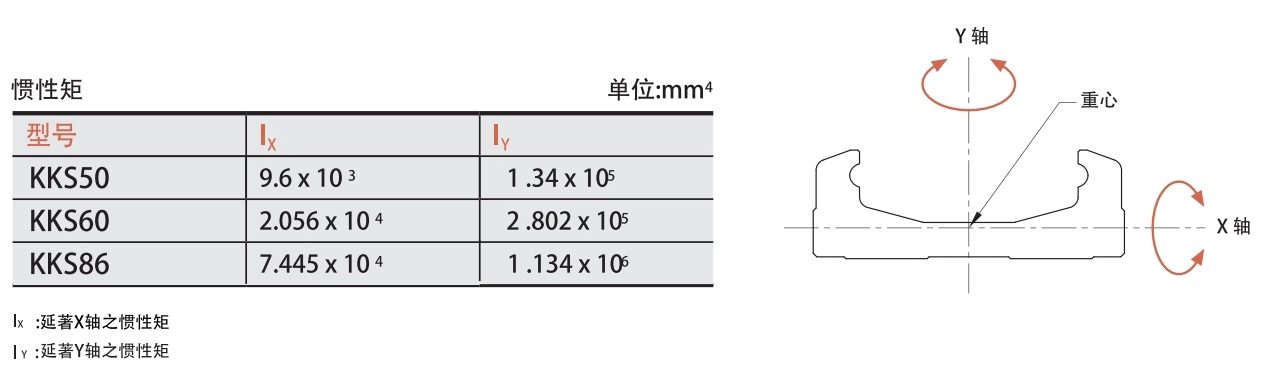

La configurazione del binario adotta una sezione trasversale a U ed è progettata utilizzando un software di analisi degli elementi finiti per raggiungere un punto di equilibrio tra volume e rigidità, rendendo il binario altamente rigido, compatto e leggero.

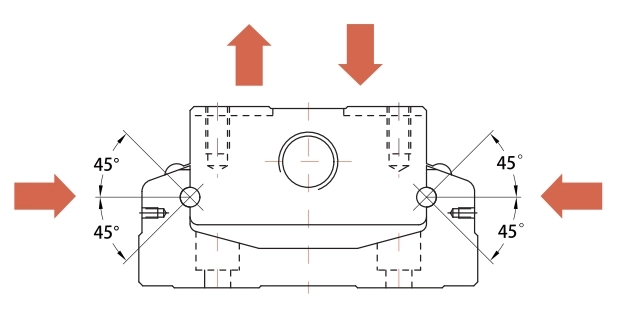

Carico uguale in quattro direzioni

Il sistema di riflusso tra la pista e il cursore adotta un design a denti Goethe a 2 file per la superficie di contatto tra la sfera e la gola, con un angolo di contatto caratteristico di 45 gradi. Questo design consente al robot industriale KKS di sopportare carichi uniformi in tutte le direzioni.

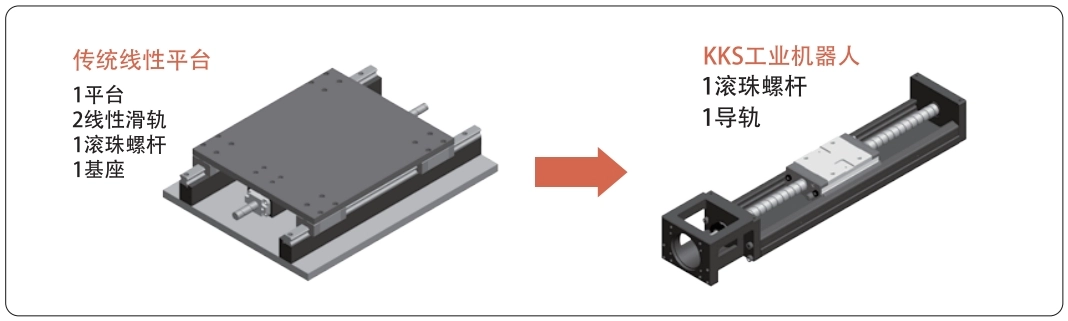

Modularizzazione

I robot industriali KKS, grazie al design modulare, integrano viti a ricircolo di sfere e guide lineari, eliminando gli svantaggi delle piattaforme di attuazione tradizionali, come la selezione, l'installazione e la calibrazione dei componenti di guida e azionamento, l'ingombro e la stima degli spazi.
Pertanto, i robot industriali KKS offrono caratteristiche quali rapidità di selezione e installazione, dimensioni compatte ed elevata rigidità, che possono ridurre significativamente lo spazio e il tempo di utilizzo dei clienti.

Metodo di ordinazione

KKS 60 10 P E - 400 E A 2 E - FO C SO M

Specifica del carico

Modello		vite a sfere				Guida lineare
		Diametro esterno nominale (mm)	Passo della vite (mm)	Carico nominale dinamico di base (N)	Carico nominale statico di base (N)	Carico nominale dinamico di base (N)		Carico nominale statico di base (N)		Momento statico ammissibile

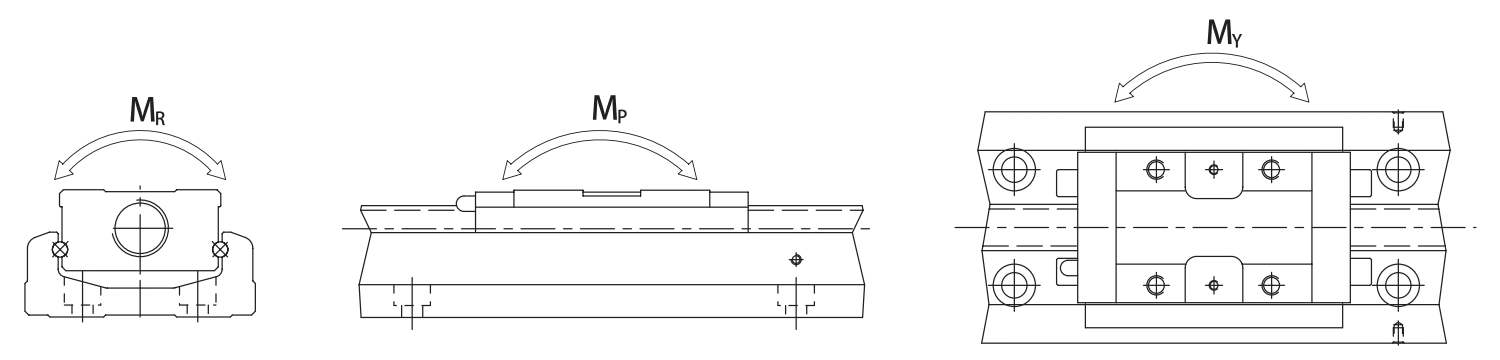

				Carico nominale dinamico di base (N)	Carico nominale statico di base (N)	Carico nominale dinamico di base (N)		Carico nominale statico di base (N)		Passo MP(Nm)				Swing MY(Nm)				MR di rotolamento (Nm)
						UN	S	UN	S	A1	A2	S1	S2	A1	A2	S1	S2	A1	A2	S1	S2
KKS5002	Grado di precisione	8	2	2136	3489	8007	-	12916	-	116	545	-	-	116	545	-	-	222	444	-	-
KKS5002	Livello generale	8	2	1813	2910	8007	-	12916	-	116	545	-	-	116	545	-	-	222	444	-	-
KKS5006	Grado di precisione	8	6	2050	2913	8007	-	12916	-	116	545	-	-	116	545	-	-	116	545	-	-
KKS5006	Livello generale	8	6	1863	2619	8007	-	12916	-	116	545	-	-	116	545	-	-	116	545	-	-
KKS6005	Grado di precisione	12	5	3744	6243	13230	7173	21462	11574	152	760	72	367	152	760	72	367	419	838	241	482
KKS6005	Livello generale	12	5	3377	5625	13230	7173	21462	11574	152	760	72	367	152	760	72	367	419	838	241	482
KKS6010	Grado di precisione	12	10	2410	3743	13230	7173	21462	11574	152	760	72	367	152	760	72	367	419	838	241	482
KKS6010	Livello generale	12	10	2107	3234	13230	7173	21462	11574	152	760	72	367	152	760	72	367	419	838	241	482
KKS8610	Grado di precisione	16	10	7144	12642	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	847	1694
KKS8610	Livello generale	16	10	6429	11387	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	847	1694
KKS8620	Grado di precisione	16	20	4645	7655	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	847	1694
KKS8620	Livello generale	16	20	4175	6889	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	847	1694

Indice delle specifiche dell'attuatore elettrico

Modello	Lunghezza della traccia	Riproducibilità della localizzazione		Precisione di posizionamento		Parallelismo camminato		Coppia massima di avviamento (N-cm)
Modello	Lunghezza della traccia	Grado di precisione	Livello generale	Grado di precisione	Livello generale	Grado di precisione	Livello generale	Grado di precisione	Livello generale
KKS50	150	±0,003	±0,01	0,02	-	0,01	-	4	2
	200
	250
	300
KKS60	150	±0,003	±0,01	0,02	-	0,01	-	15	7
	200
	300
	400
	500	±0,003	±0,01	0,025	-	0,015	-	15	7
	600	±0,003	±0,01	0,025	-	0,015	-	15	7
KKS86	340	±0,003	±0,01	0,025	-	0,015	-	15	10
	440
	540
	640
	740	±0,003	±0,01	0,03	-	0,02	-	17	10
	940	±0,003	±0,01	0,04	-	0,03	-	25	10

Modello	Passo della vite a sfere (mm)	Lunghezza del binario L2 (mm)	Velocità (mm/sec)
Modello	Passo della vite a sfere (mm)	Lunghezza del binario L2 (mm)	Grado di precisione	Livello generale
KKS50	02	150	270	270
		200	270	270
		250	270	270
		300	270	270
	06	150	270	270
		200	270	270
		250	270	270
		300	270	270
KKS60	05	150	550	390
		200	550	390
		300	550	390
		400	550	390
		500	550	390
		600	340	340
	10	150	1100	790
		200	1100	790
		300	1100	790
		400	1100	790
		500	1100	790
		600	670	670
KKS86	10	340	740	520
		440	740	520
		540	740	520
		640	740	520
		740	740	520
		940	610	430
	20	340	1480	1050
		440	1480	1050
		540	1480	1050
		640	1480	1050
		740	1480	1050
		940	1220	870

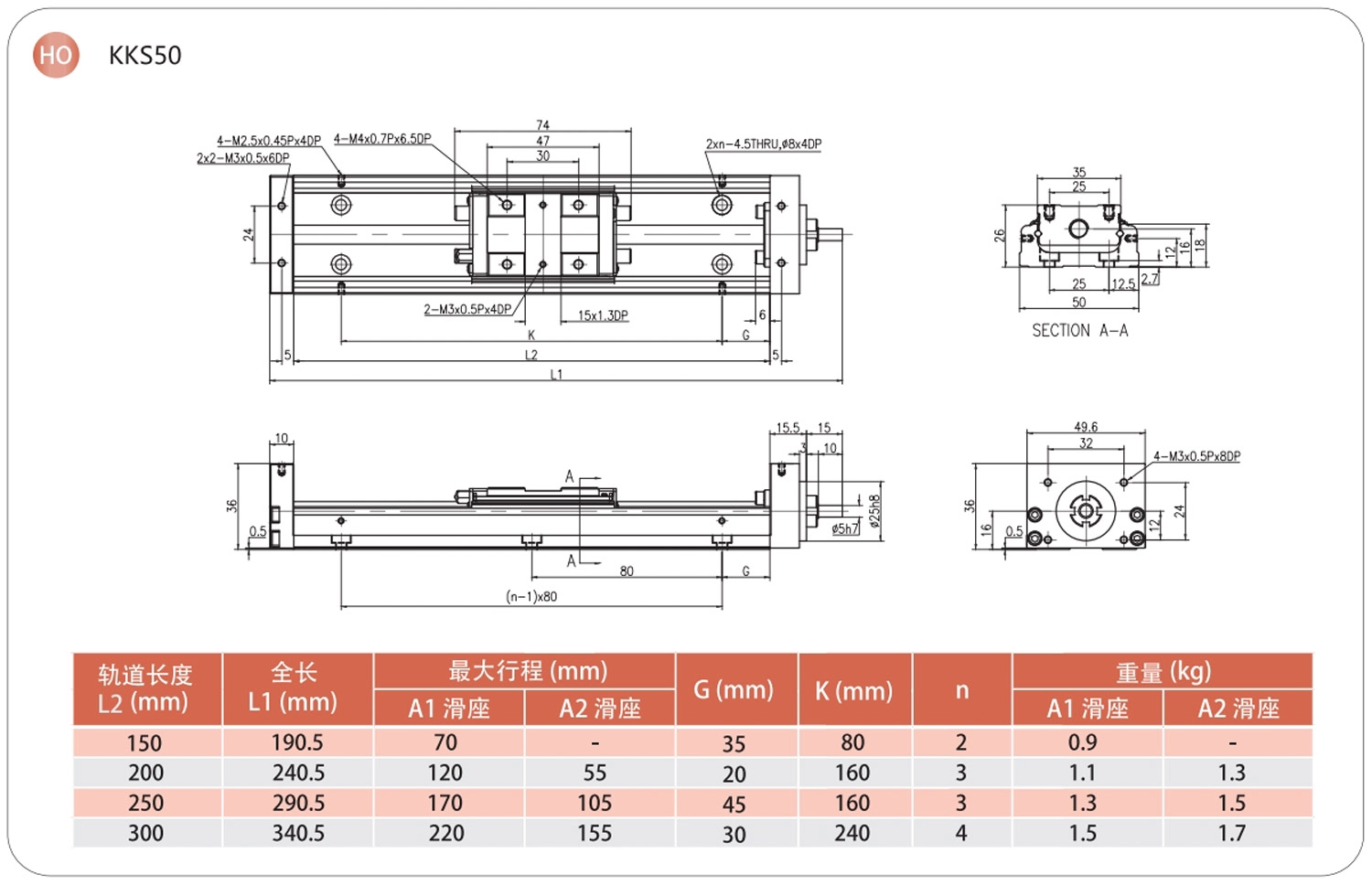

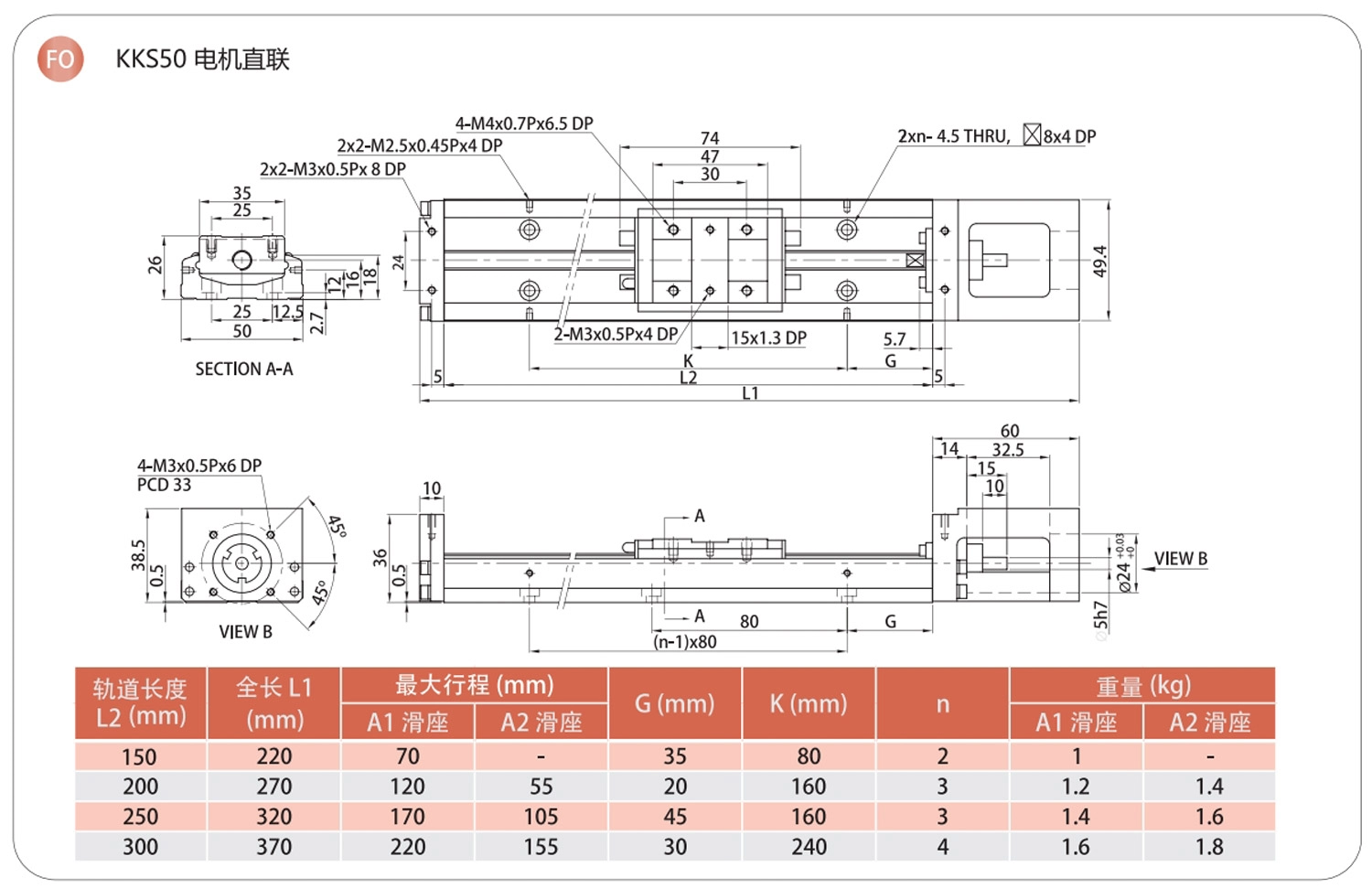

FO-BC/HO-BC
