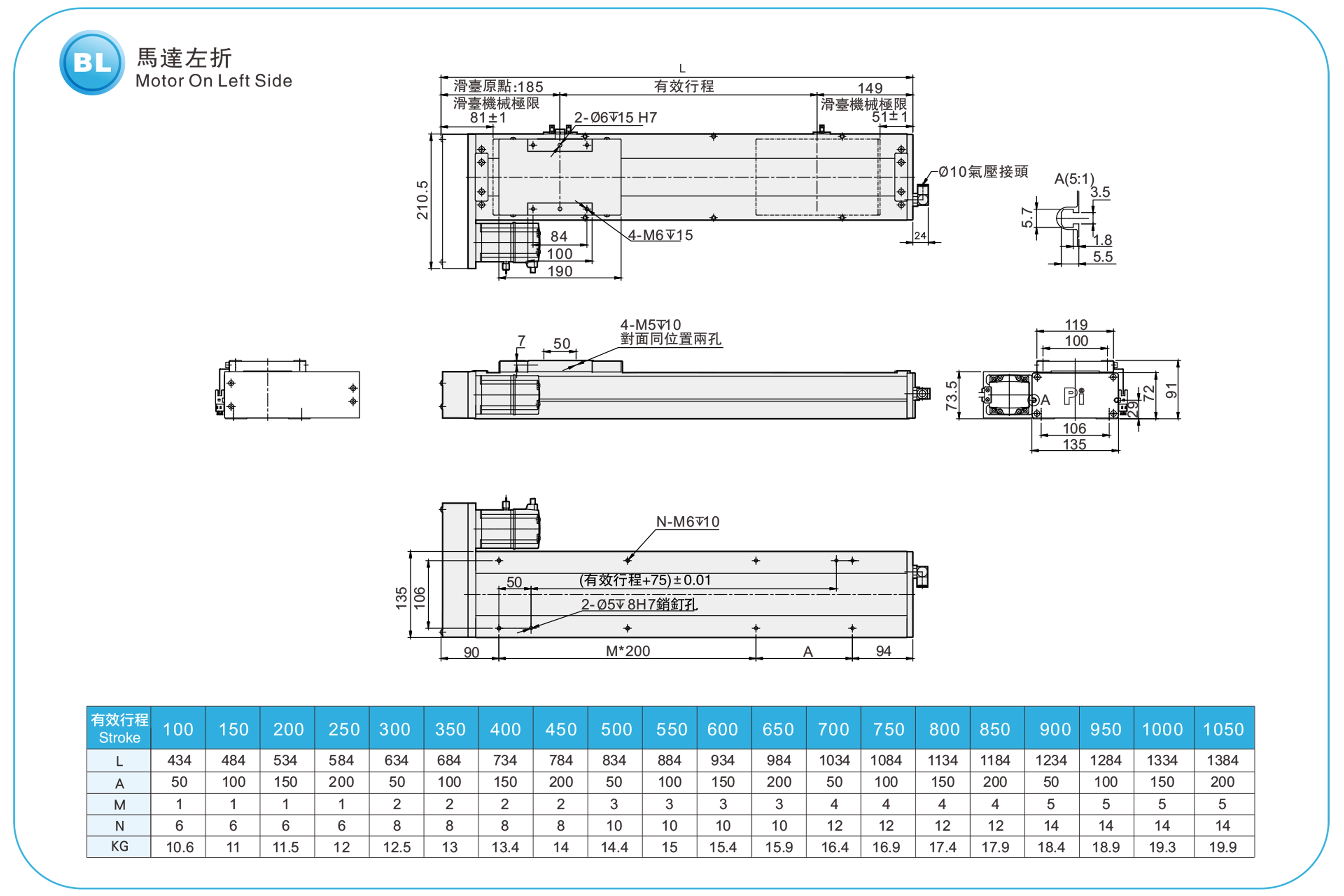

Posizione attuale：Casa > Prodotto > Attuatore per camera bianca > Serie RMD > RMD14 > piega sinistra

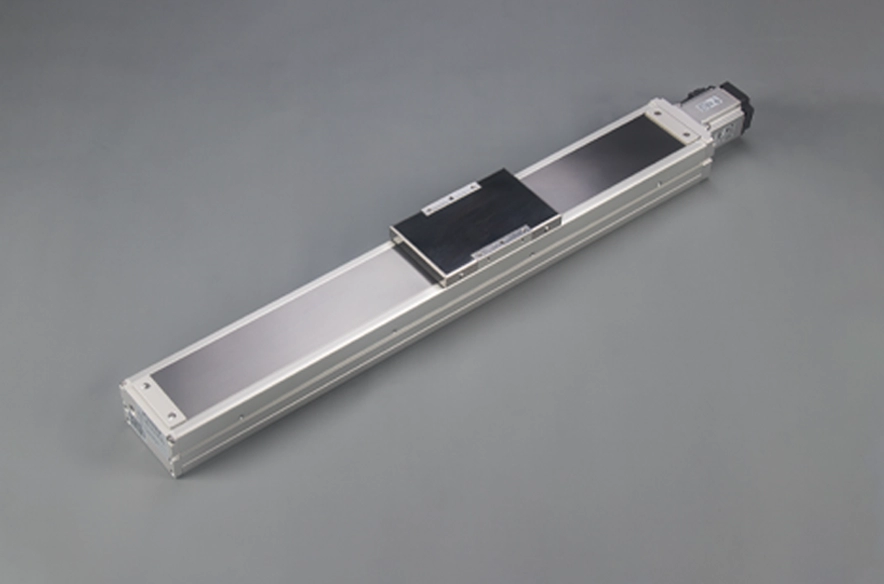

Leggero e di lunga durata

Ripetibilità: ±0,01 mm

Carico orizzontale: 110 kg

Carico verticale: 33 kg

Velocità massima: 1600 mm/s

Corsa del pistone: 100-1050 mm

Impostare l'accelerazione e la decelerazione del motore a 0,2 secondi.

Le specifiche standard non sono applicabili all'utilizzo di gru a ribaltamento. Per qualsiasi esigenza particolare, vi preghiamo di contattarci telefonicamente o di lasciare un messaggio online.

Tempi di consegna: 7-10 giorni

PDF

Scarica 3D

Cadenas3 Ddownload

Diverse tipologie di sedili scorrevoli

Il corpo e la slitta sono realizzati in un unico pezzo, il che migliora il problema della scarsa rigidità e riduce la larghezza, rendendo più piccolo lo spazio di installazione dell'apparecchiatura. L'esclusivo design brevettato dell'ugello del carburante, che utilizza un singolo ugello sulla slitta per iniettare l'olio, consente di iniettare l'olio e di effettuare contemporaneamente la manutenzione del dado e di più set di slitte, rendendo la manutenzione più comoda e rapida. La direzione di installazione dell'ugello del carburante può essere selezionata in base alle esigenze del cliente.

Corpo ad alta rigidità/copertura superiore ad alta rigidità

Corpo ad alta rigidità: sfrutta la struttura integrata in alluminio estruso per ottenere il miglior rapporto rigidità/peso attraverso l'analisi degli elementi. Coperchio superiore anti-attorcigliamento: grazie a uno speciale design anti-attorcigliamento, il coperchio superiore non si attorciglia né si deforma facilmente durante l'utilizzo prolungato.

Marca del motore

Compatibile con servomotori di diverse marche. Offre la possibilità di scegliere tra diverse posizioni di installazione del motore, rendendo la progettazione della macchina più flessibile.

Marca del motore

Compatibile con servomotori di diverse marche. Offre la possibilità di scegliere tra diverse posizioni di installazione del motore, rendendo la progettazione della macchina più flessibile.

Cavo a vite, nessun posto disponibile per la selezione

Le specifiche e le marche delle viti più adatte possono essere selezionate in base a diverse esigenze di precisione e velocità.

Metodo di ordinazione

RMD14-L5-100-M-M75B-C4-0001

Specifiche

Specifiche	Ripetibilità (mm)		±0,01
	Passo della vite a ricircolo di sfere (mm)		5	10	20	32
	Velocità massima (mm/s)		250	500	1000	1600
	Carico utile massimo	Orizzontale (kg)	95	75	35	15
		Verticale (kg)	27	18	7	-
	Spinta nominale (N)		683	341	174	107
	Passo della corsa (mm)		Passo 100-1050 mm/50 mm
Parti	Potenza del servomotore CA (W)		200W
	Vite a ricircolo di sfere Ø (mm)		C7Ø16
	Guida lineare ad alta rigidità (mm)		L15 x A12,5
	Giunto (mm)		10X14
	Sensore domestico	Al di fuori	EE-SX672 (NPN)
		Integrato	EE-SX674 (NPN)

Schema del sensore

Il valore di accelerazione e decelerazione è impostato a 0,2 secondi.

*Quando la corsa supera i 750 mm, si verifica l'eccentricità della vite a ricircolo di sfere. In queste circostanze, si consiglia di ridurre la velocità di lavoro. Per ulteriori dettagli, consultare la pagina P85.

Sporgenza consentita

(Unità: mm)

Installazione orizzontale		UN	B	C
Lead5	60 kg	2515	242	232
	80 kg	1811	172	164
	95 kg	1537	138	133
Lead10	30 kg	2727	470	430
	50 kg	1577	266	242
	75 kg	1004	164	150
Lead16	10 kg	2304	1222	1028
	20 kg	1443	540	451
	44 kg	1005	324	271
Lead20	10 kg	1555	840	623
	20 kg	1033	545	405
	35 kg	-	-	-

(Unità: mm)

Installazione a parete		UN	B	C
Lead5	55 kg	257	269	2883
	75 kg	178	186	2000
	95 kg	133	138	1537
Lead10	35 kg	363	395	2368
	55 kg	218	238	1445
	75 kg	150	164	1004
Lead16	12 kg	854	1019	2552
	20 kg	500	596	1588
	35 kg	271	324	1005
Lead20	8 kg	787	1060	1980
	15 kg	405	545	1033
	-	-	-	-

(Unità: mm)

Installazione verticale		UN	C
Lead5	15 kg	1118	1118
	22 kg	770	770
	27 kg	626	626
Lead10	10 kg	1500	1500
	14 kg	1072	1072
	18 kg	833	833
Lead16	4 kg	2980	2980
	7 kg	1700	1700
	-	-	-

Momento di carico statico

(Unità: Nm)

MIO	551
MP	552
SIG	485

*Il valore della coppia nel grafico indica il centro di gravità.

*La durata operativa è di 10.000 km se il prodotto viene utilizzato nelle condizioni specificate.

*I dati forniti non sono validi per l'utilizzo con montaggio a soffitto invertito. Contattateci per maggiori dettagli se desiderate utilizzare il dispositivo con montaggio a soffitto invertito.

Indice delle specifiche dell'attuatore elettrico

Utilizzare dove	Modalità guidata	Specifiche del modello	Uscita motore (w)	Larghezza (mm)	Ripetibilità (mm)	Specifiche della vite a ricircolo di sfere		Carico utile massimo (kg)		Velocità massima (mm/s) *1
Utilizzare dove	Modalità guidata	Specifiche del modello	Uscita motore (w)	Larghezza (mm)	Ripetibilità (mm)	Diametro esterno (mm)	Piombo (mm)	Orizzontale	Verticale	Velocità massima (mm/s) *1
Ambiente standard	Vite a ricircolo di sfere	RMD12	100W	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
			200W	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
		RMD14	200W	135	±0,01	16	5	95	27	250
							10	75	18	500
							20	35	7	1000
							32	15	-	1600
			400W	135	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		RMD17	400W	170	±0,01	20	5	120	40	250
							10	110	30	500
							20	75	14	1000
							40	22	7	2000
			750W	170	±0,01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
		RMD22	750W	220	±0,01	25	5	150	55	250
							10	150	45	500
							25	105	20	1250
						20	40	43	12	2000
		RMD28	1500W	280	±0,01	32	10	320	150	500
							20	180	75	1000
							32	75	35	1600

* La velocità massima si basa sul numero di giri massimo del servomotore (3000). La velocità massima si basa sul numero di giri massimo del motore passo-passo (500).

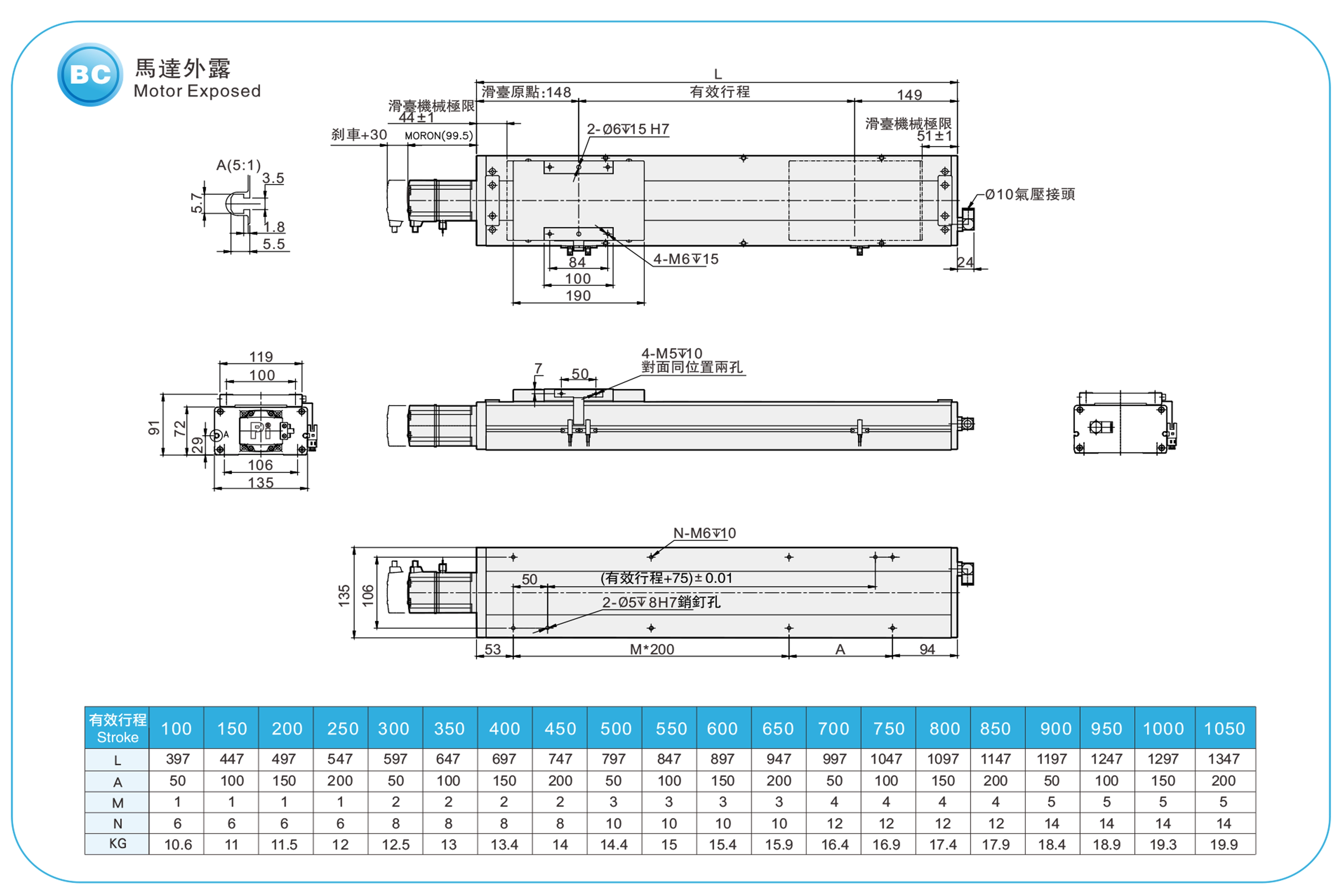

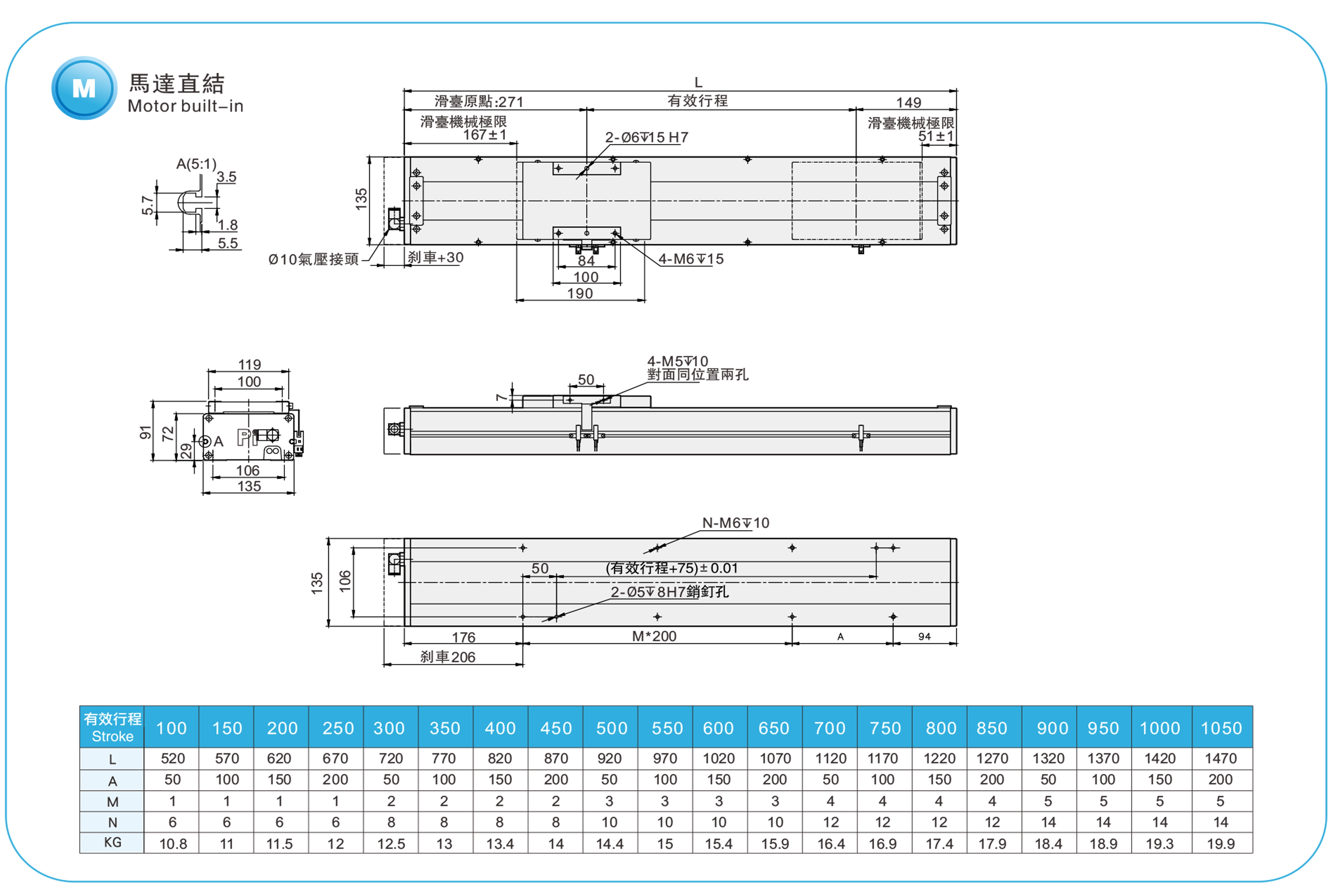

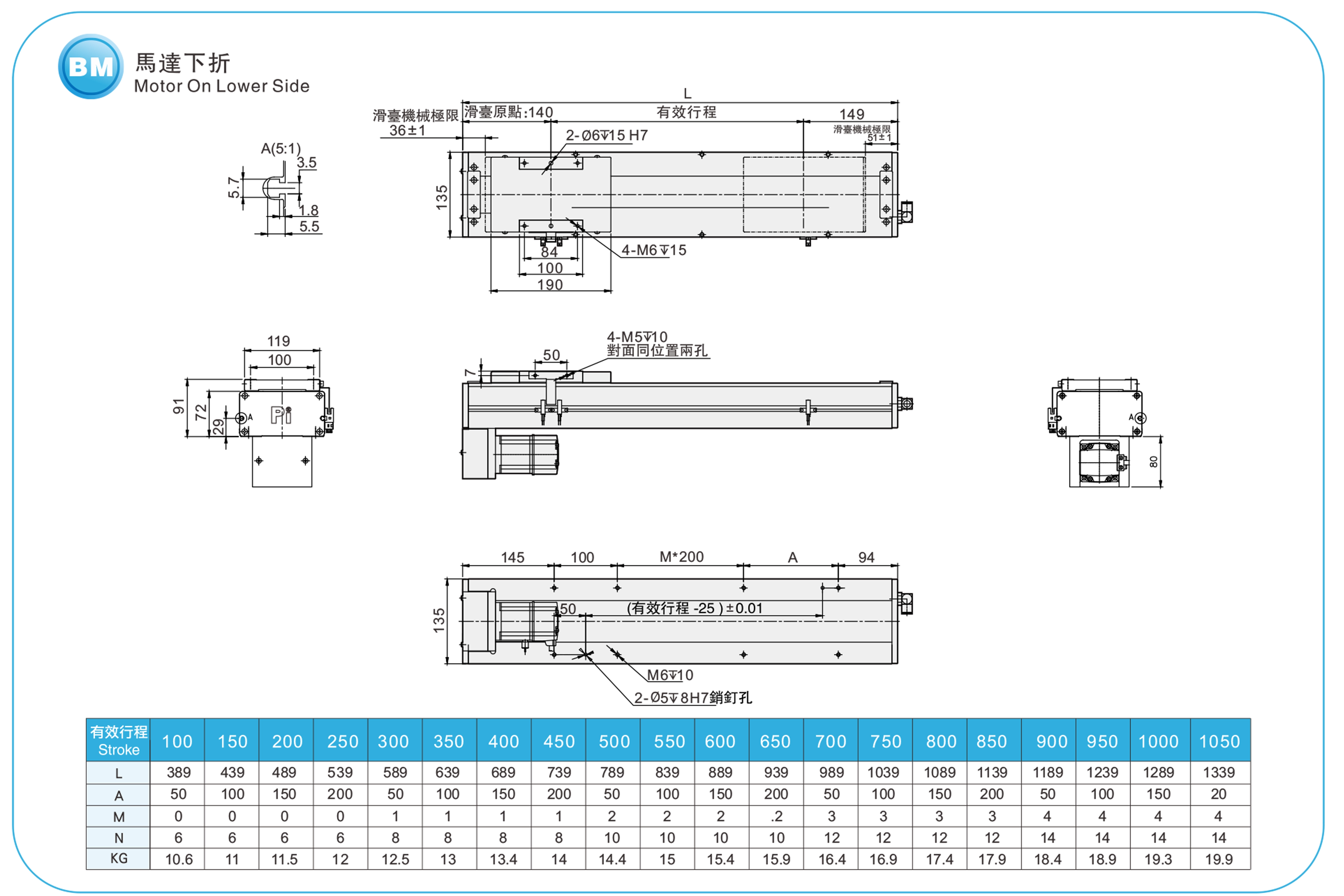

Motore esposto / Motore integrato
