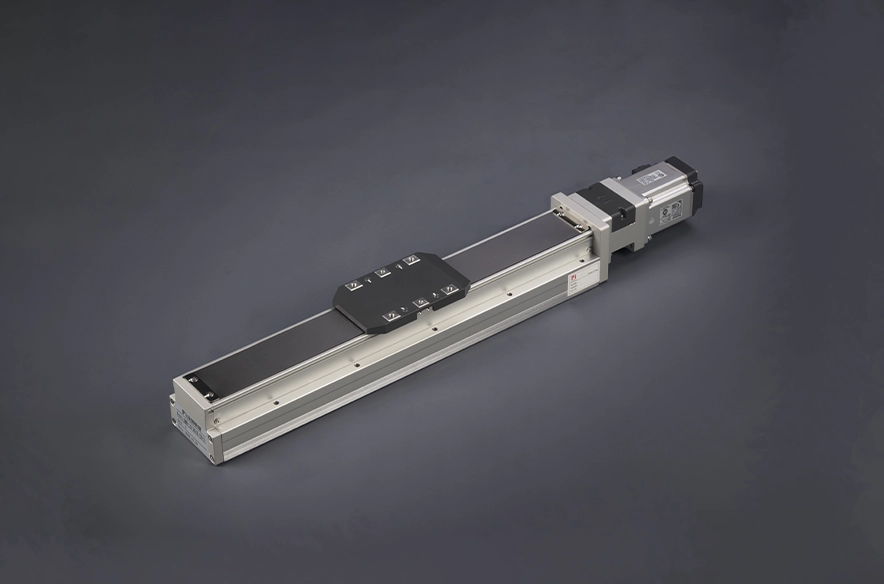

Posizione attuale：Casa > Prodotto > Attuatore a vite a ricircolo di sfere standard > Serie GRH > GRH5 > Motore esposto

Leggero e di lunga durata

Larghezza del corpo: 54 mm

Ripetibilità: ±0,01 mm

Carico orizzontale: 30 kg

Carico verticale: 10 kg

Velocità massima: 1000 mm/s

Corsa: 50-800 mm

Impostare l'accelerazione e la decelerazione del motore a 0,2 secondi.

Le specifiche standard non sono applicabili all'utilizzo di gru a ribaltamento. Per qualsiasi esigenza particolare, vi preghiamo di contattarci telefonicamente o di lasciare un messaggio online.

Tempi di consegna: 7-10 giorni

PDF

Scarica 3D

Cadenas3 Ddownload

Rinforzo rigido del sedile scorrevole

Il corpo e la slitta sono realizzati in un unico pezzo, il che risolve il problema della scarsa rigidità e riduce la larghezza, consentendo di ridurre lo spazio di installazione dell'apparecchiatura.

Manutenzione semplice

Entrambi i lati dell'intera serie sono dotati di ugelli di iniezione dell'olio esterni che consentono il riempimento diretto senza bisogno di un coperchio. Lo speciale design con fascetta in acciaio riduce la presenza di capelli e permette l'utilizzo in ambienti a camera bianca.

Montaggio, risparmio di tempo e praticità

Può essere fissato dall'alto verso il basso o dal basso verso l'alto senza smontare la striscia d'acciaio.
Aggiungere un supporto di riferimento per l'installazione sul lato del corpo. È presente un foro per il perno di posizionamento nella parte inferiore del corpo.

La resistenza aumenta e la scorrevolezza migliora.

Grazie all'utilizzo di una struttura in alluminio, la resistenza del corpo è notevolmente aumentata. Rispetto ai modelli RMH5S/6S, il binario in acciaio è incorporato nel corpo in alluminio e successivamente rettificato, migliorando così la precisione dell'altezza di camminamento e della rettilineità a valori inferiori a ± 0,02 mm (rispetto ai modelli RMH10/12).

Metodo di ordinazione

GRH5 - L5-100- BC- M10B - C4 - 0001

Specifiche

Specifiche	Ripetibilità (mm)		±0,01
	Passo della vite a ricircolo di sfere (mm)		2	5	10	20
	Velocità massima (mm/s)		100	250	500	1000
	Carico utile massimo	Orizzontale (kg)	30	30	15	10
		Verticale (kg)	10	10	5	2.5
	Spinta nominale (N)		854	341	170	85
	Passo della corsa (mm)		50-800 mm/passo 50 mm
Parti	Potenza del servomotore CA (W)		100
	Vite a ricircolo di sfere Ø (mm)		C7Ø12
	Giunto (mm)		7X8
	Sensore domestico	Al di fuori	EE-SX674 (NPN)

Schema del sensore

Il valore di accelerazione e decelerazione è impostato a 0,2 secondi.

*Quando la corsa supera i 600 mm, si verifica l'eccentricità della vite a ricircolo di sfere. In queste circostanze, si consiglia di ridurre la velocità di lavoro.

Sporgenza consentita

(Unità: mm)

Installazione orizzontale		UN	B	C
Lead2	10 kg	900	100	135
	20 kg	700	45	60
	30 kg	550	25	35
Lead5	10 kg	655	75	100
	20 kg	440	32	45
	30 kg	270	19	25
Lead10	5 kg	600	145	185
	10 kg	370	70	85
	15 kg	250	42	52
Lead20	5 kg	320	120	130
	8 kg	220	70	00
	10 kg	175	55	60

(Unità: mm)

Installazione a parete		UN	B	C
Lead2	10 kg	135	100	900
	20 kg	60	45	700
	30 kg	37	27	550
Lead5	10 kg	100	75	650
	20 kg	45	32	420
	30 kg	25	19	260
Lead10	5 kg	180	145	600
	10 kg	85	68	370
	15 kg	52	42	250
Lead20	5 kg	130	120	320
	8 kg	75	70	220
	10 kg	60	55	170

(Unità: mm)

Installazione verticale		UN	C
Lead2	6 kg	180	180
	8 kg	135	135
	10 kg	110	110
Lead5	6 kg	145	145
	8 kg	110	110
	10 kg	90	90
Lead10	1 kg	800	800
	3 kg	260	260
	5 kg	155	155
Lead20	1 kg	600	600
	2 kg	300	300
	2,5 kg	250	250

Momento di carico statico

(Unità: Nm)

MIO	103
MP	103
SIG	144

*Il valore della coppia nel grafico indica il centro di gravità.

*La durata operativa è di 10.000 km se il prodotto viene utilizzato nelle condizioni specificate.

*I dati forniti non sono validi per l'utilizzo con montaggio a soffitto invertito. Contattateci per maggiori dettagli se desiderate utilizzare il dispositivo con montaggio a soffitto invertito.

Indice delle specifiche dell'attuatore elettrico

Utilizzare dove	Modalità guidata	Specifiche del modello	Uscita motore (w)	Larghezza (mm)	Ripetibilità (mm)	Specifiche della vite a ricircolo di sfere		Carico utile massimo (kg)		Velocità massima (mm/s) *1
Utilizzare dove	Modalità guidata	Specifiche del modello	Uscita motore (w)	Larghezza (mm)	Ripetibilità (mm)	Diametro esterno (mm)	Piombo (mm)	Orizzontale	Verticale	Velocità massima (mm/s) *1
Standard	Vite a ricircolo di sfere	GRH 4	50/100W	44	±0,01	10	2	25	8	10
							5	20	5	250
							10	12	3.5	500
		GRH 5	100W	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRH 7	100W	75	±0,01	12	2	35	11	100
							5	35	11	100
							10	17	6	500
							20	11	3	1000
		GRH 8	200/400W	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRH 12	400W	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRH 15	750W	150	±0,01	20	5	120	50	2563
							10	120	40	1281
							20	83	25	640
							40	43	12	320

*La velocità massima si basa sul numero massimo di giri al minuto del servomotore (3000).

Attuatore a vite a ricircolo di sfere a corsa lunga

Utilizzare dove	Modalità guidata	Specifiche del modello	Uscita motore (w)	Larghezza (mm)	Ripetibilità (mm)	Specifiche della vite a ricircolo di sfere		Carico utile massimo (kg)		Velocità massima (mm/s) *1
Utilizzare dove	Modalità guidata	Specifiche del modello	Uscita motore (w)	Larghezza (mm)	Ripetibilità (mm)	Diametro esterno (mm)	Piombo (mm)	Orizzontale	Verticale	Velocità massima (mm/s) *1
Standard	Vite a ricircolo di sfere	GRH 5M	100W	54	±0,01	12	2	30	10	100
		GRH 8M	200/400W	82	±0,01	16	5	50	15	250
		GRH 12M	400W	120	±0,01	16	5	110	33	1600
