Leggero e di lunga durata

Precisione di ripetibilità: ±0,003 mm

Forza massima: 528 N

Forza continua: 240 N

Peso massimo movimentabile continuo: 50 kg

Corsa standard:

1-Movitore singolo: 96-2592/96 mm

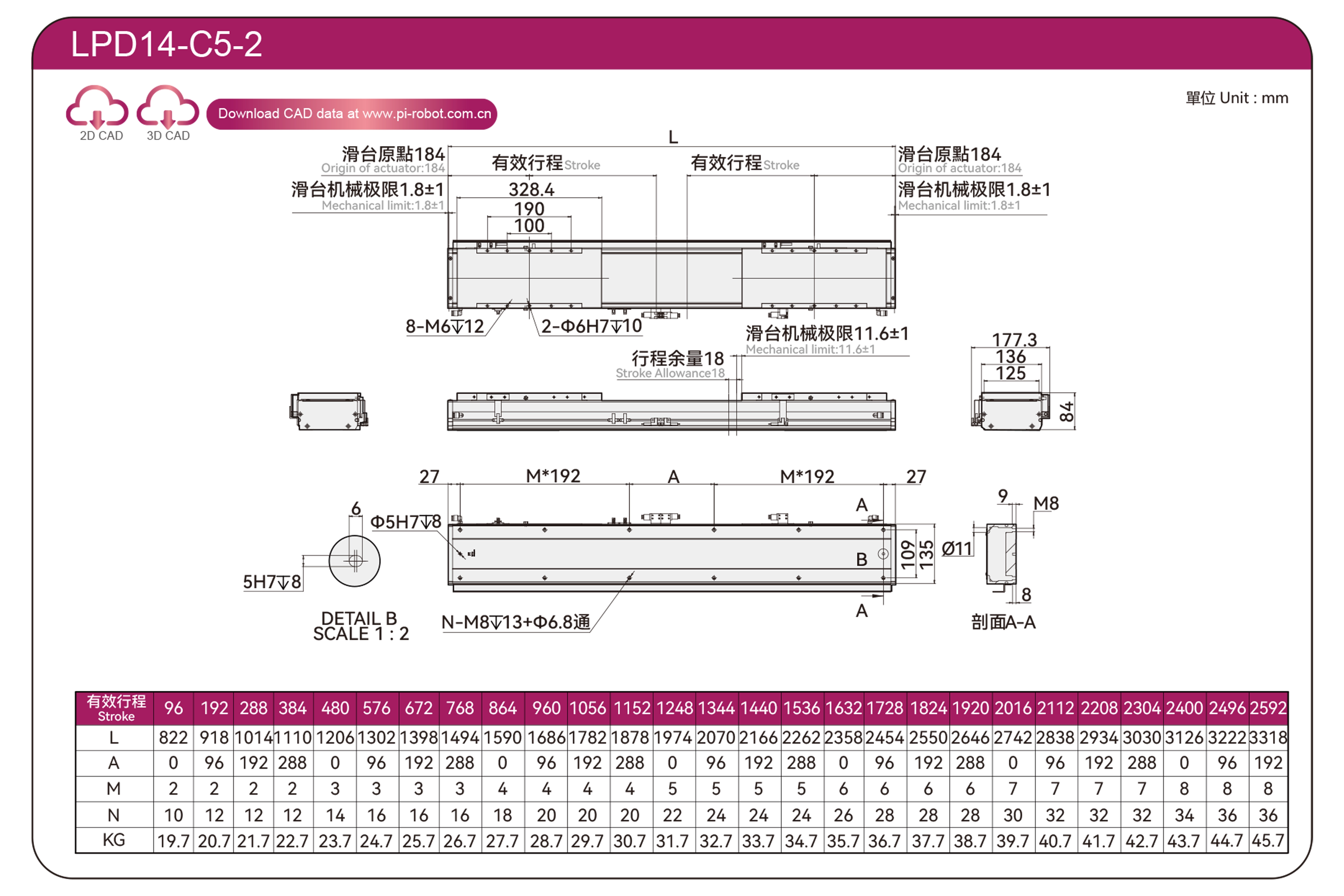

Corsa standard:

2-Dual Mover: 96-2592/96 mm

Velocità massima: 2500 mm/s

PDF

Scarica 3D

Cadenas3 Ddownload

Vengono selezionati più driver e vengono utilizzate guide di scorrimento silenziose ad alta precisione importate

Riduce efficacemente la rumorosità durante il funzionamento, migliorando la fluidità, la durata e l'efficienza della lubrificazione. Ideale per le industrie ad alta tecnologia che richiedono elevata velocità, silenziosità e basse emissioni di polveri.

Corpo ad alta rigidità

Adottando una struttura integrata in alluminio estruso e conducendo un'analisi elementare, si ottiene un progetto strutturale con un rapporto rigidità/peso ottimale.

Design speciale della fibbia con piastra magnetica

Vantaggio: impedisce la caduta di corpi estranei e non danneggia i componenti interni. Facile manutenzione, lunga durata!

testina di lettura del righello ottico

Combinazione elastica di righello ottico o righello magnetico

Metodo di ordinazione

LPD14-C1-S-96-M-10-P-C4-1-3-0001

Specifiche

Elenco	Specifiche del cerchio del filo	P44-C3-S	P44-C5-P
Specifiche	Ripetibilità (mm)	±0,003
	Carico utile massimo (kg)	25	50
	Velocità massima (mm/s)	2500
	Spinta continua (N)	144	240
	Spinta massima (N)	316	528
	Corrente continua (Ampere)	3.3	6.8
	Corrente di picco (Arms)	10.5	21
	Costante di forza (N/braccia)	43,6	35.3
	Induttanza (mH)	30.8	12.7
	Resistenza (ohm)	5.8	2.4
	Distanza tra i poli magnetici (mm)	24

Schema del sensore

※1 Il valore di accelerazione e decelerazione è impostato a 0,2 secondi.

※2 Quando la corsa supera i 600 mm, si verifica l'eccentricità della vite a ricircolo di sfere. In queste circostanze, si consiglia di ridurre la velocità di lavoro. Per ulteriori dettagli, consultare la pagina 85.

La durata operativa è di 10.000 km se il prodotto viene utilizzato nelle condizioni specificate.

Le informazioni sui dati non sono destinate all'uso con montaggio a soffitto invertito. Contattaci per maggiori dettagli se desideri utilizzare il montaggio a soffitto invertito.

Sporgenza consentita

(Unità: mm)

Installazione orizzontale		Carico	UN	B	C
Carico	P44-C3-S	10 kg	500	350	450
		15 kg	400	200	300
		20 kg	300	110	260
		25 kg	250	100	230
	P44-C5-P	20 kg	300	150	320
		30 kg	250	90	180
		40 kg	200	70	130
		50 kg	150	50	100

(Unità: mm)

Installazione a parete		Carico	UN	B	C
Carico	P44-C3-S	10 kg	450	350	500
		15 kg	300	200	400
		20 kg	260	110	300
		25 kg	230	100	250
	P44-C5-P	20 kg	320	150	300
		30 kg	180	90	250
		40 kg	130	70	200
		50 kg	100	50	150

Momento di carico statico

(Unità: Nm)

MIO	660
MP	660
SIG	550

*Il valore della coppia nel grafico indica il centro di gravità.

*La durata operativa è di 10.000 km se il prodotto viene utilizzato nelle condizioni specificate.

*I dati forniti non si riferiscono all'utilizzo con montaggio a soffitto invertito. Contattateci per maggiori dettagli se desiderate utilizzare il dispositivo con montaggio a soffitto invertito.

La relazione tra velocità e accelerazione

P44-C3-S

Velocità (m/s) Accelerazione (G) Carico (kg)	1 m/s	1,5 m/s	2 m/s	2,5 m/s	3 m/s	3,5 m/s
10	2.1	2.1	2.1	2.1	2.1	2
15	1.6	1.6	1.6	1.5	1.5	1.4
20	1.3	1.2	1.2	1.2	1.2	1.1
25	1.0	1.0	1.0	1.0	0,9	0,8

P44-C5-P

Velocità (m/s) Accelerazione (G) Carico (kg)	1 m/s	1,5 m/s	2 m/s	2,5 m/s	3 m/s	3,5 m/s
20	1.7	1.7	1.7	1.7	1.7	1.7
30	1.4	1.3	1.3	1.2	1.2	1.2
40	1	1	1	1	0,9	0,9
50	0,8	0,8	0,8	0,8	0,8	0,7

Indice delle specifiche dell'attuatore elettrico

Utilizzare dove	Modalità guidata	Specifiche del modello	Specifiche del motore	La larghezza del corpo (mm)	L'altezza del corpo (mm)	Ripetibilità (mm)	Spinta continua (N)	Spinta massima (N)	lrms(A)	Carico utile massimo (kg)	Velocità massima (mm/s) *1
Standard	Robot con motore lineare	LPD12	P40-C2-S	125	80	±0,003	80	176	3.3	20	2500
		LPD12	P40-C4-S	125	80	±0,003	160	352	3.3	25
		LPD14	P44-C3-S	135	84	±0,003	144	316	3.3	25
		LPD14	P44-C5-P	135	84	±0,003	240	528	6.8	50
		LPD16	P64-C3-S	155	87	±0,003	264	580	3.3	60
		LPD16	P64-C5-P	155	87	±0,003	440	1795	6.8	100
		LPD20	P88-C3-S	200	93	±0,003	408	897	3.3	60
		LPD20	P88-C6-P	200	93	±0,003	816	1795	6.8	100
