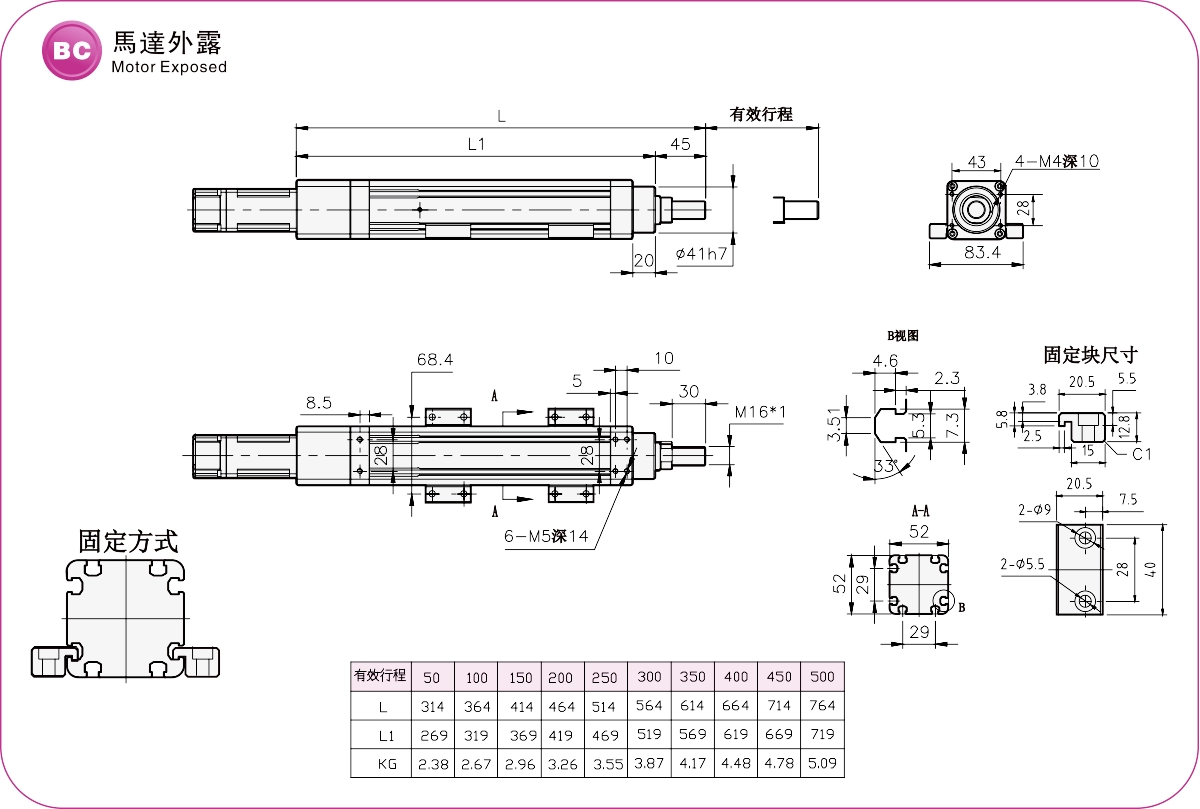

Posizione attuale：Casa > Prodotto > Cilindro elettrico > Serie EC > EC50 > Motore esposto

Leggero e di lunga durata

Ripetibilità: ±0,01 mm

Carico orizzontale: 30 kg

Carico verticale: 12 kg

Velocità massima: 500 mm/s

Corsa di corsa: 50-500 mm

Impostare l'accelerazione e la decelerazione del motore a 0,2 secondi.

Le specifiche standard non sono applicabili all'utilizzo di gru a ribaltamento. Per qualsiasi esigenza particolare, vi preghiamo di contattarci telefonicamente o di lasciare un messaggio online.

Tempi di consegna: 7-10 giorni

PDF

Scarica 3D

Cadenas3 Ddownload

Aste guida dell'albero di uscita aggiuntive

L'albero di uscita è dotato di una guida esterna per ridurre la flessione.
Le dimensioni esterne dell'albero di uscita possono essere personalizzate in base alle esigenze del cliente.
L'unità principale è dotata di una piastra di riempimento dell'olio fissa, che consente una facile rimozione e lubrificazione durante la manutenzione, risparmiando tempo e praticità.
L'unità principale è completamente scanalata e può essere fissata su tutti e quattro i lati per adattarsi a diverse orientazioni di installazione.

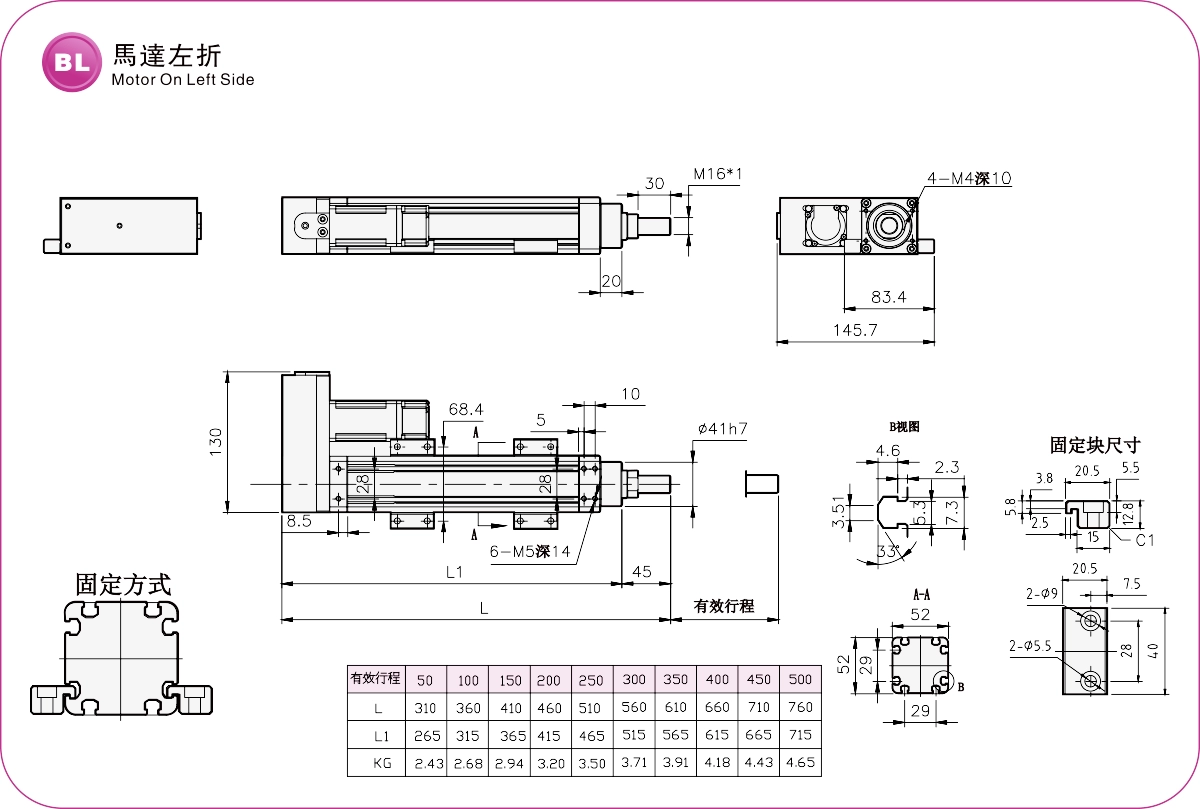

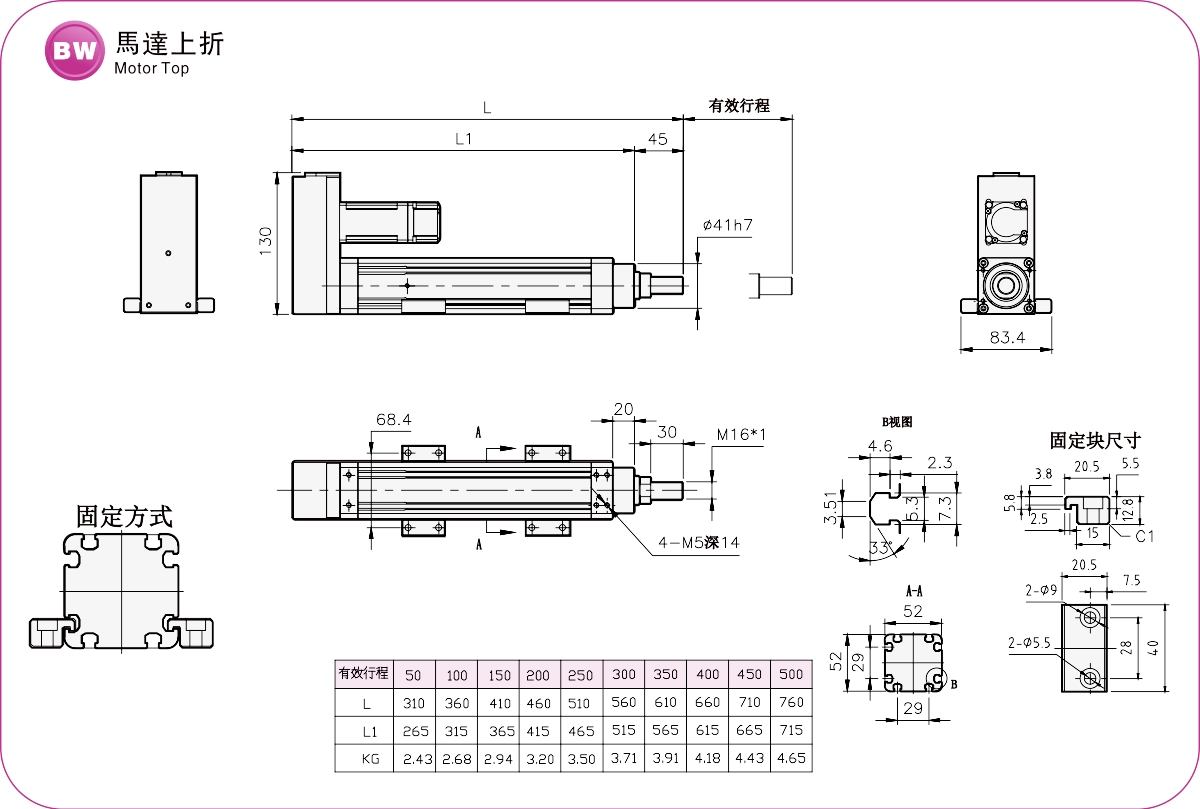

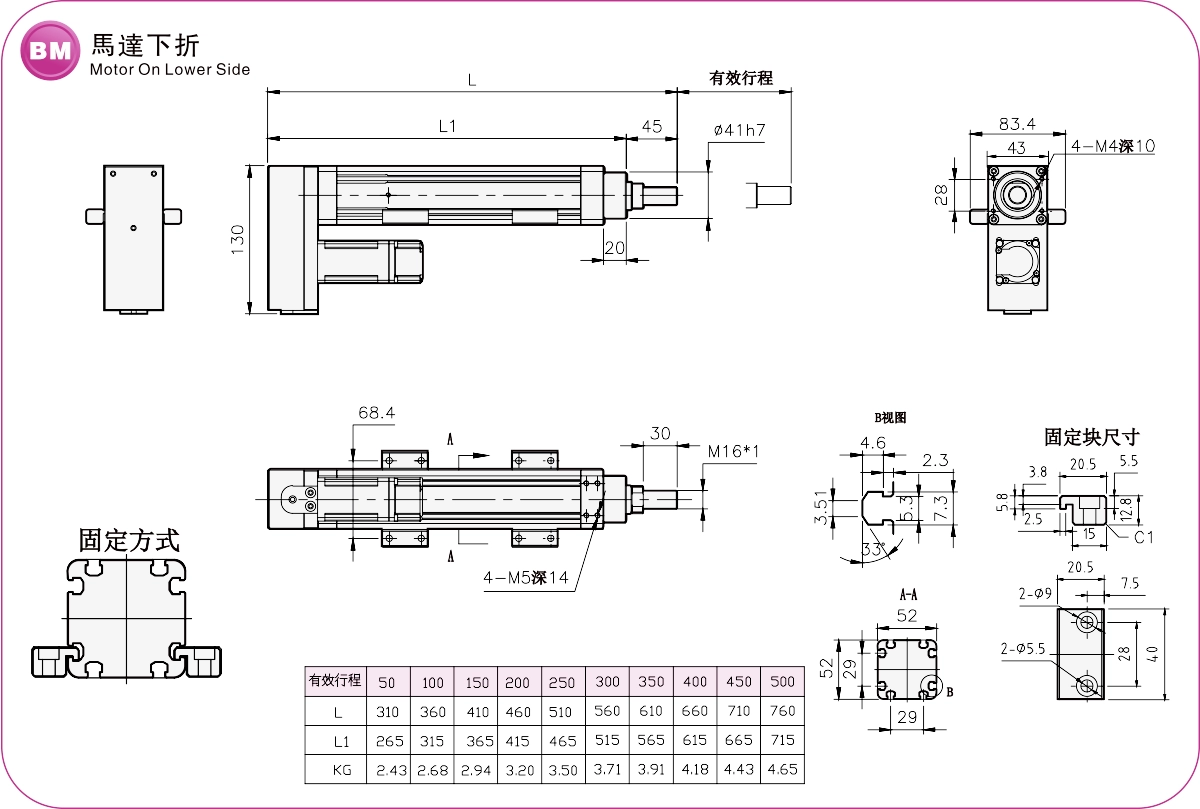

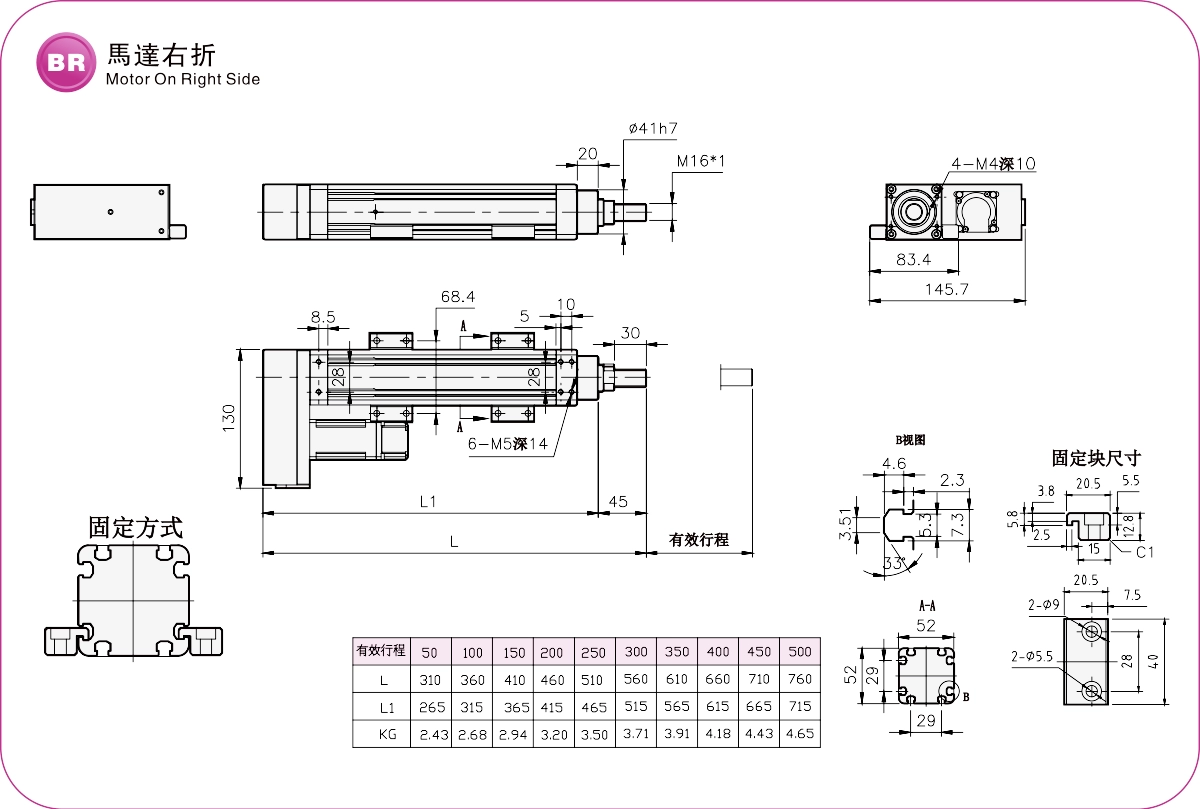

Diverse direzioni e specifiche del motore

Il motore può essere scelto con trasmissione diretta o invertita.

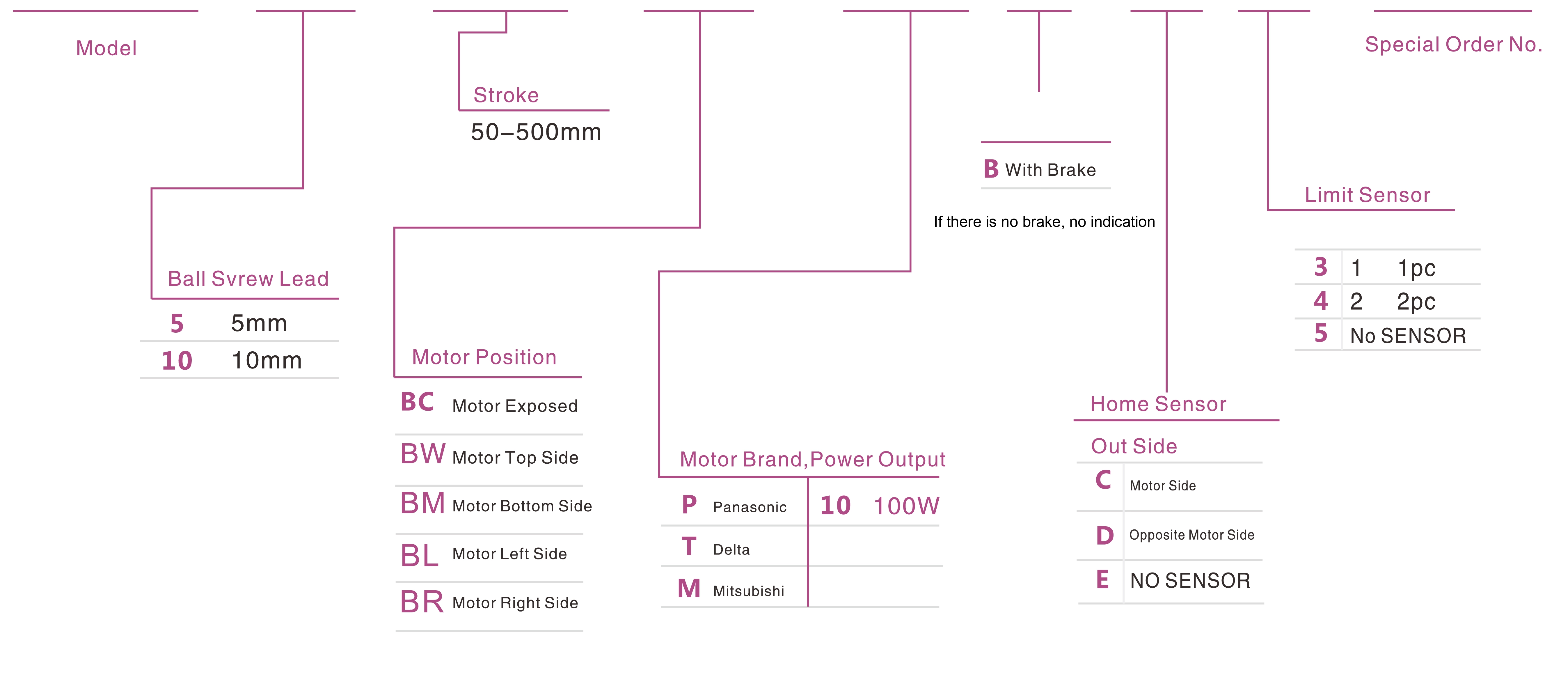

Metodo di ordinazione

EC50 -L5 - 100 - BC -M10 B - C 4 -0001

Specifiche

Specifiche	Ripetibilità (mm)		±0,01
	Piombo (mm)		5	10
	Velocità massima (mm/s)		250	500
	Carico utile massimo	Orizzontale (kg)	30	15
		Verticale (kg)	12	5
	Spinta nominale (N)		341	170
	Passo della corsa (mm)		50-500mm/50Passo
	Potenza in uscita del servomotore CA (W)		100W
Parti	Vite a ricircolo di sfere Ø(mm)		C7Ø12
	Giunto (mm)		8X8
	Sensore domestico	Al di fuori	CS-6T

Layout dei sensori

Precisione antirotazione dell'asta

Indice delle specifiche dell'attuatore elettrico

Utilizzare dove	Modalità guidata	Specifiche del modello	Potenza del motore (W)	Larghezza (mm)	Ripetibilità (mm)	Specifiche della vite a ricircolo di sfere		Carico utile massimo (kg)		Velocità massima (mm/s) *1
Utilizzare dove	Modalità guidata	Specifiche del modello	Potenza del motore (W)	Larghezza (mm)	Ripetibilità (mm)	Diametro esterno (mm)	Piombo (mm)	Orizzontale	Verticale	Velocità massima (mm/s) *1
Ambiente standard	Vite a ricircolo di sfere	CE 50	100W	52	±0,01	12	5	30	12	250
		CE 50	100W	52	±0,01	12	10	15	5	500
		EC 50L	100W	52	±0,01	12	5	50	15	250
		EC 50L	100W	52	±0,01	12	10	30	8	500
		EC 50T	100W	52	±0,01	12	5	50	15	250
		EC 50T	100W	52	±0,01	12	10	30	8	500
		CE 65	400W	65	±0,01	16	5	110	33	250
							10	88	22	500
							16	48	10	800
							20	40	8	100
		EC 65L	400W	65	±0,01	16	5	110	33	250
							10	88	22	500
							16	48	10	800
							20	40	8	100
		EC 65T	400W	65	±0,01	16	5	110	33	250
							10	88	22	500
							16	48	10	800
							20	40	8	100
		CE 80	700W	80	±0,01	25	5	200	65	250
							10	180	55	500
							25	138	25	1000
		EC 80T	700W	80	±0,01	25	5	200	65	250
							10	180	55	500
							25	138	25	1000
