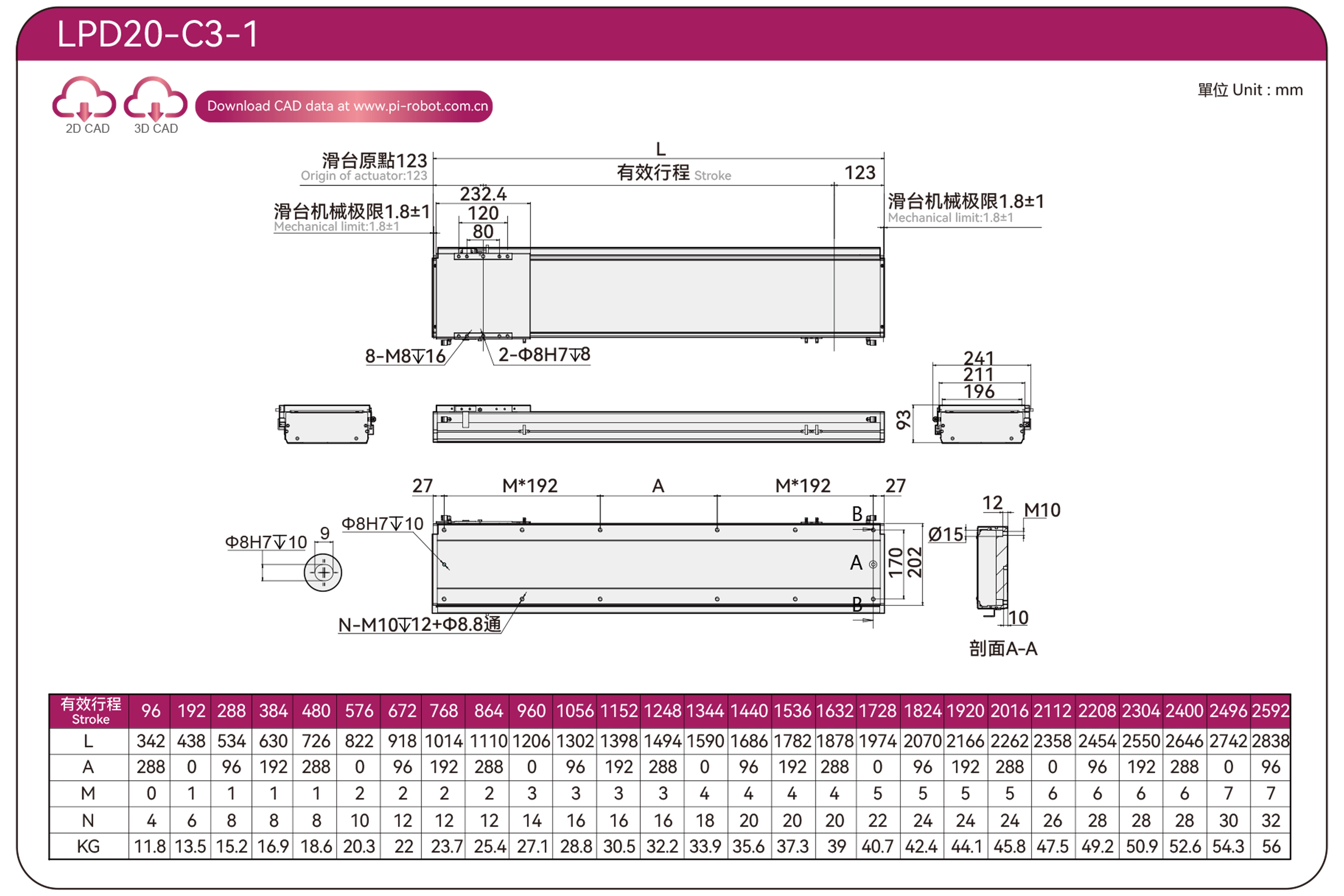

Posizione attuale：Casa > Prodotto > Attuatore a motore lineare > Serie LPD > LPD20 > C3-1

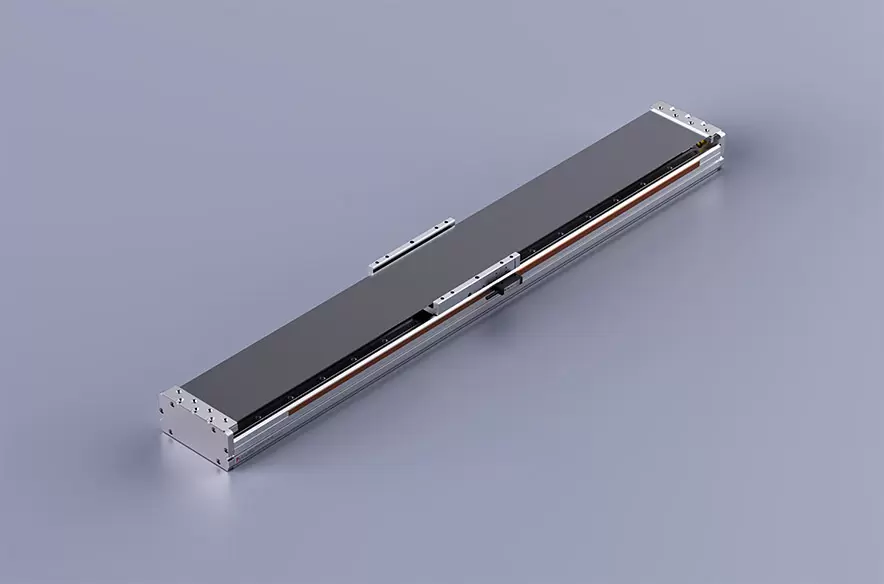

Leggero e di lunga durata

Precisione di ripetibilità: ±0,003 mm

Forza massima: 1795 N

Forza continua: 816 N

Peso massimo movimentabile in modo continuativo: 100 kg

Corsa standard:

1-Movitore singolo: 96-2592/96 mm

Corsa standard:

2-Dual Mover: 96-2592/96 mm

Velocità massima: 2500 mm/s

PDF

Scarica 3D

Cadenas3 Ddownload

Vengono selezionati più driver e vengono utilizzate guide di scorrimento silenziose ad alta precisione importate

Riduce efficacemente la rumorosità durante il funzionamento, migliorando la fluidità, la durata e l'efficienza della lubrificazione. Ideale per le industrie ad alta tecnologia che richiedono elevata velocità, silenziosità e basse emissioni di polveri.

Corpo ad alta rigidità

Adottando una struttura integrata in alluminio estruso e conducendo un'analisi elementare, si ottiene un progetto strutturale con un rapporto rigidità/peso ottimale.

Design speciale della fibbia con piastra magnetica

Vantaggio: impedisce la caduta di corpi estranei e non danneggia i componenti interni. Facile manutenzione, lunga durata!

testina di lettura del righello ottico

Combinazione elastica di righello ottico o righello magnetico

Metodo di ordinazione

LPD20- C1 -S-96-M-10-P-C4-1-3-0001

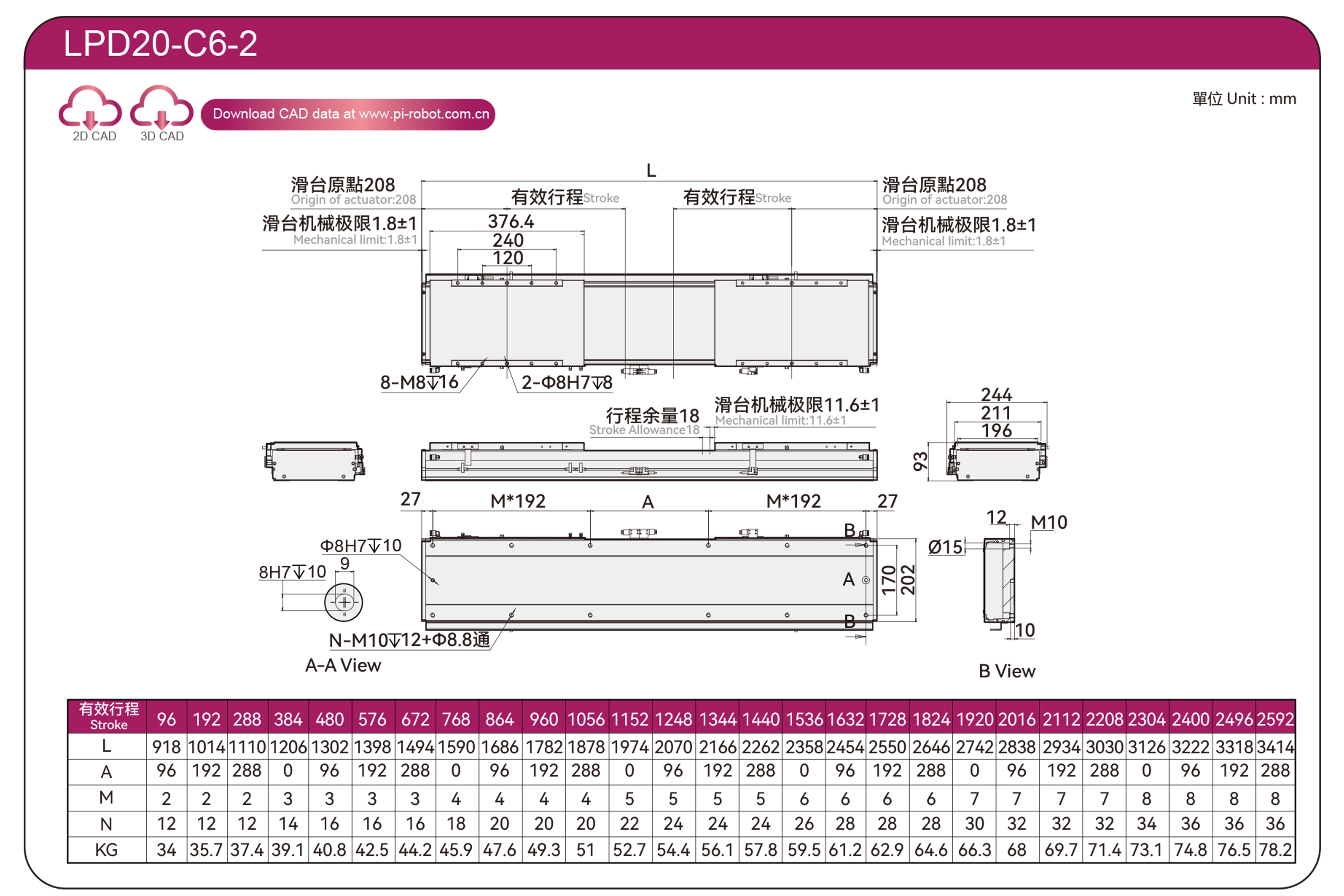

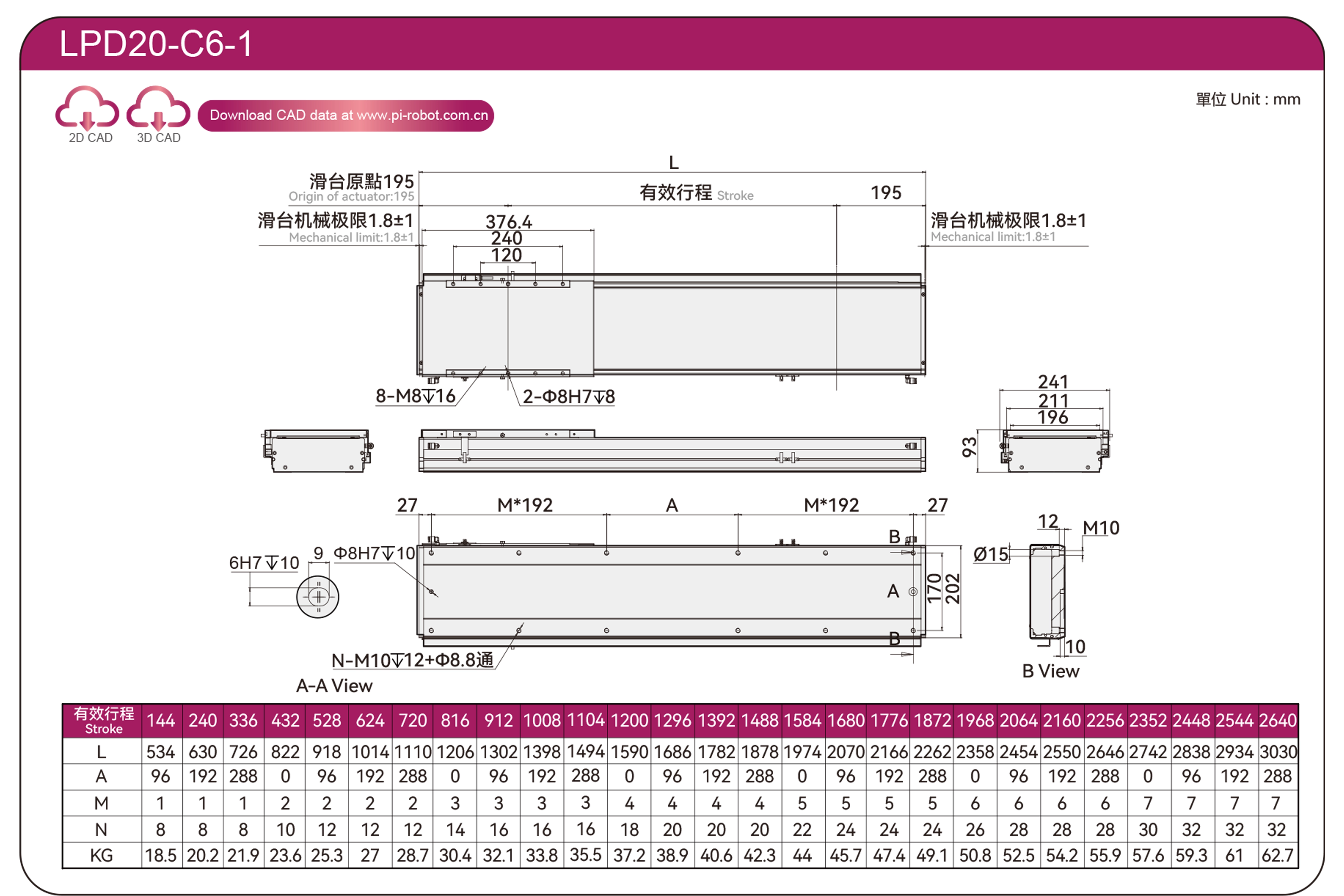

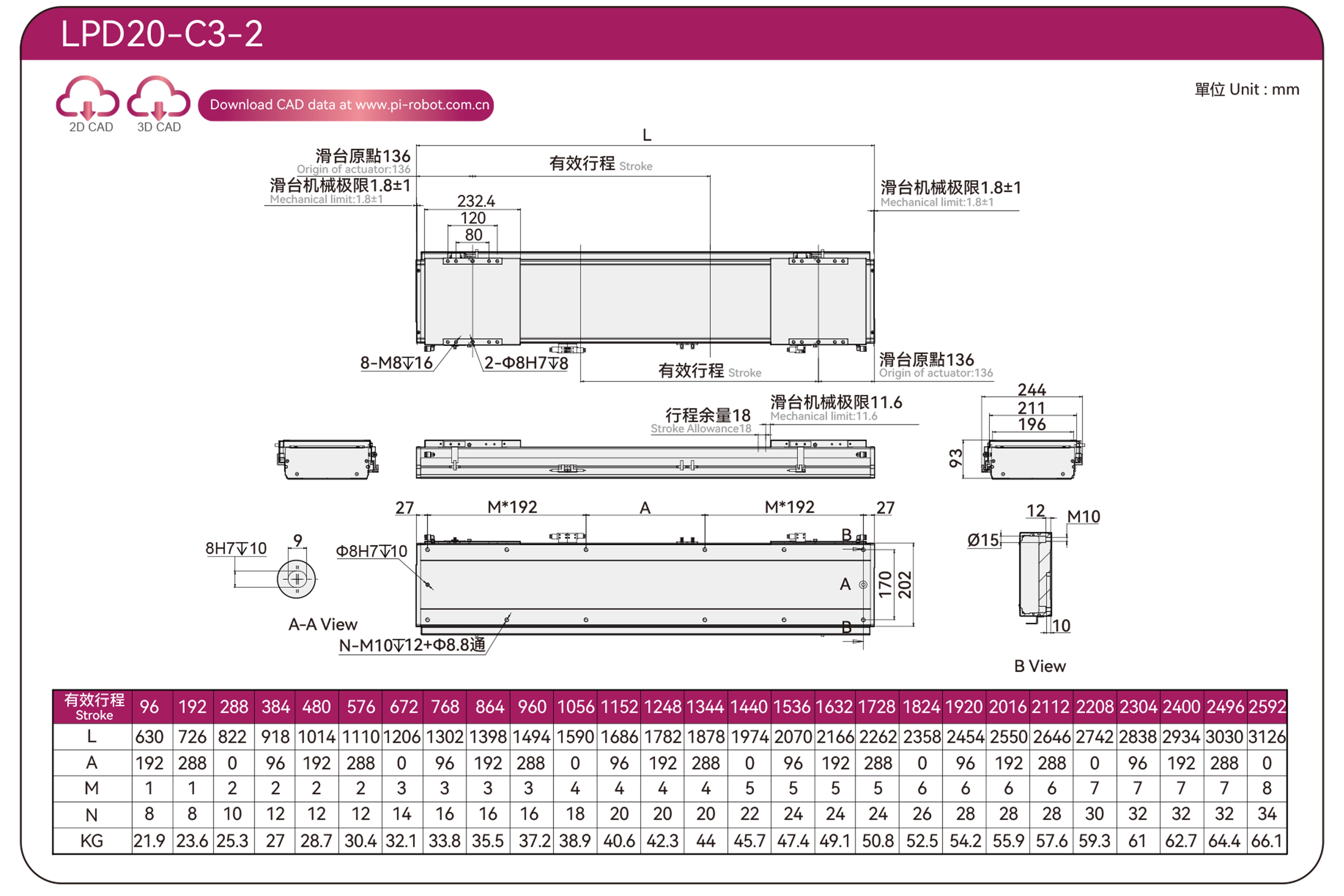

Specifiche

Elenco	Specifiche del cerchio del filo	P88-C3-S	P88-C6-P
Specifiche	Ripetibilità (mm)	±0,003
	Carico utile massimo (kg)	60	100
	Velocità massima (mm/s)	2500
	Spinta continua (N)	408	816
	Spinta massima (N)	897	1795
	Corrente continua (Ampere)	3.3	6.8
	Corrente di picco (Arms)	10.5	21
	Costante di forza (N/braccia)	123,6	120
	Induttanza (mH)	73.4	37.8
	Resistenza (ohm)	12.6	6.3
	Distanza tra i poli magnetici (mm)	24

Schema del sensore

La durata operativa è di 10.000 km se il prodotto viene utilizzato nelle condizioni specificate.

Le informazioni sui dati non sono destinate all'uso con montaggio a soffitto invertito. Contattaci per maggiori dettagli se desideri utilizzare il montaggio a soffitto invertito.

Sporgenza consentita

(Unità: mm)

Installazione orizzontale		Carico	UN	B	C
Carico	P88-C3-S	30 kg	350	190	370
		40 kg	300	120	280
		50 kg	250	90	220
		60 kg	200	80	180
	P88-C6-P	70 kg	350	100	250
		80 kg	180	90	220
		90 kg	150	80	200
		100 kg	100	50	150

(Unità: mm)

Installazione a parete		Carico	UN	B	C
Carico	P88-C3-S	30 kg	370	190	350
		40 kg	280	120	300
		50 kg	220	90	250
		60 kg	180	80	200
	P88-C6-P	70 kg	250	100	350
		80 kg	220	90	180
		90 kg	200	80	150
		100 kg	150	50	100

Momento di carico statico

(Unità: Nm)

MIO	1355
MP	1355
SIG	1210

*Il valore della coppia nel grafico indica il centro di gravità.

*La durata operativa è di 10.000 km se il prodotto viene utilizzato nelle condizioni specificate.

*I dati forniti non sono validi per l'utilizzo con montaggio a soffitto invertito. Contattateci per maggiori dettagli se desiderate utilizzare il dispositivo con montaggio a soffitto invertito.

La relazione tra velocità e accelerazione

P88-C3-S

Velocità (m/s) Accelerazione (G) Carico (kg)	1 m/s	1,5 m/s	2 m/s	2,5 m/s
30	2.1	1.9	1.1	0,5
40	1.7	1.3	0,8	0,4
50	1.4	1.1	0,6	0,3
60	1.2	0,9	0,5	0,2
70	1.1	0,8	0,4	0,2

P88-C6-P

Velocità (m/s) Accelerazione (G) Carico (kg)	1 m/s	1,5 m/s	2 m/s	2,5 m/s
60	2.2	2	1.1	0,6
70	1.9	1.7	0,9	0,5
80	1.7	1.3	0,8	0,4
90	1.6	1.2	0,7	0,4
100	1.4	1.1	0,6	0,3

Indice delle specifiche dell'attuatore elettrico

Utilizzare dove	Modalità guidata	Specifiche del modello	Specifiche del motore	La larghezza del corpo (mm)	L'altezza del corpo (mm)	Ripetibilità (mm)	Spinta continua (N)	Spinta massima (N)	lrms(A)	Carico utile massimo (kg)	Velocità massima (mm/s) *1
Standard	Robot con motore lineare	LPD12	P40-C2-S	125	80	±0,003	80	176	3.3	20	2500
		LPD12	P40-C4-S	125	80	±0,003	160	352	3.3	25
		LPD14	P44-C3-S	135	84	±0,003	144	316	3.3	25
		LPD14	P44-C5-P	135	84	±0,003	240	528	6.8	50
		LPD16	P64-C3-S	155	87	±0,003	264	580	3.3	60
		LPD16	P64-C5-P	155	87	±0,003	440	1795	6.8	100
		LPD20	P88-C3-S	200	93	±0,003	408	897	3.3	60
		LPD20	P88-C6-P	200	93	±0,003	816	1795	6.8	100
