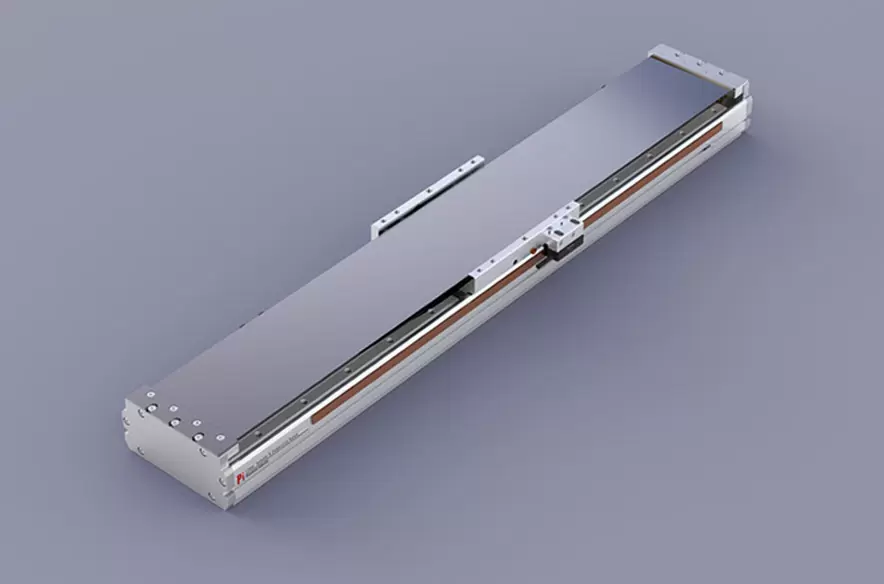

Leggero e di lunga durata

Precisione di ripetibilità: ±0,003 mm

Forza massima: 968 N

Forza continua: 440 N

Peso massimo movimentabile continuo: 60 kg

Corsa standard:

1-Movitore singolo: 96-2592/96 mm

Corsa standard:

2-Dual Mover: 96-2592/96 mm

Velocità massima: 2500 mm/s

PDF

Scarica 3D

Cadenas3 Ddownload

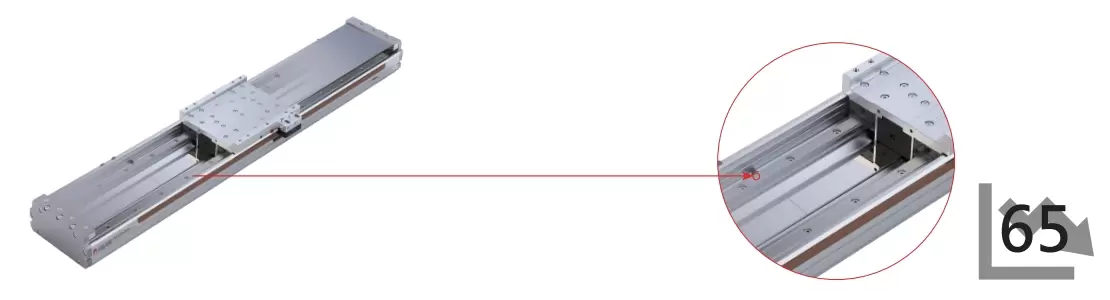

Vengono selezionati più driver e vengono utilizzate guide di scorrimento silenziose ad alta precisione importate

Riduce efficacemente la rumorosità durante il funzionamento, migliorando la fluidità, la durata e l'efficienza della lubrificazione. Ideale per le industrie ad alta tecnologia che richiedono elevata velocità, silenziosità e basse emissioni di polveri.

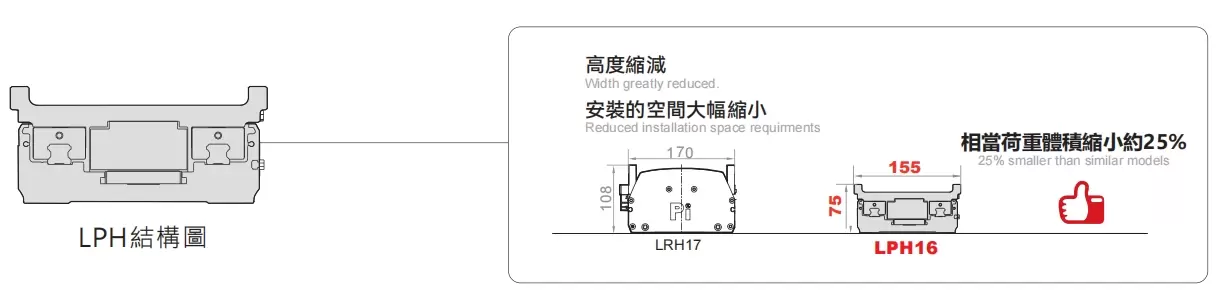

Corpo ad alta rigidità

Adottando una struttura integrata in alluminio estruso e conducendo un'analisi elementare, si ottiene un progetto strutturale con un rapporto rigidità/peso ottimale.

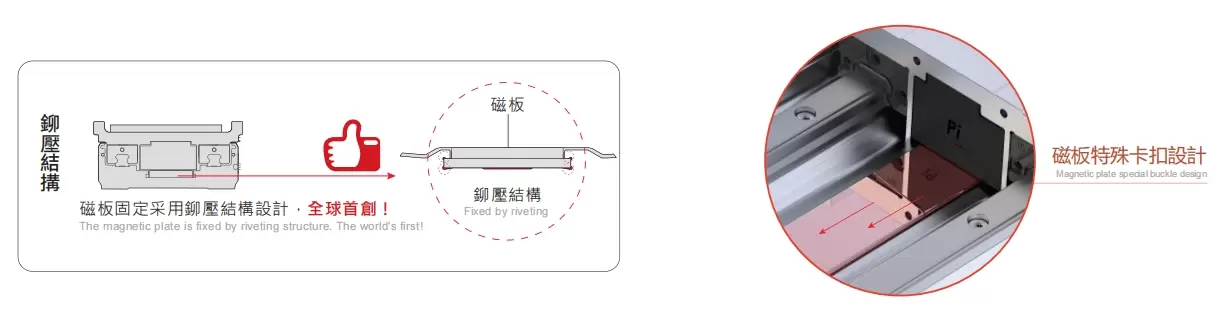

Design speciale della fibbia con piastra magnetica

Vantaggio: impedisce la caduta di corpi estranei e non danneggia i componenti interni. Facile manutenzione, lunga durata!

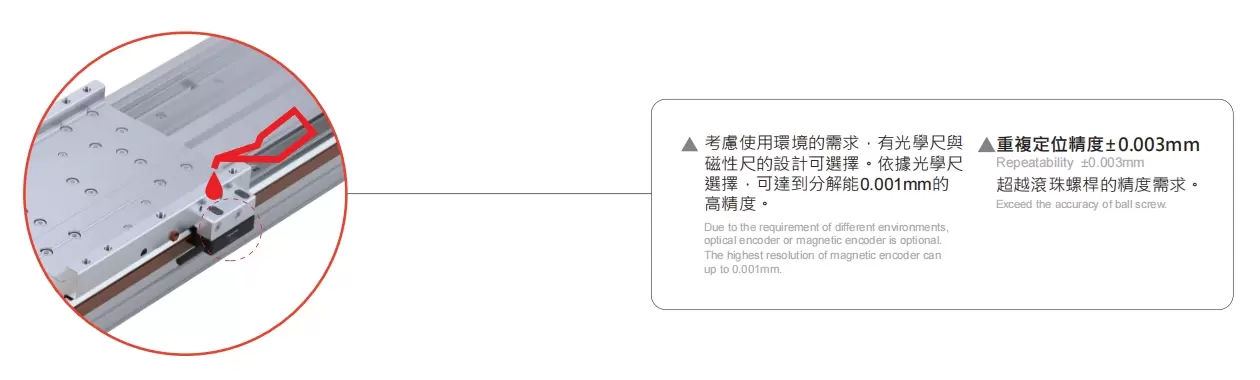

testina di lettura del righello ottico

Combinazione elastica di righello ottico o righello magnetico

Metodo di ordinazione

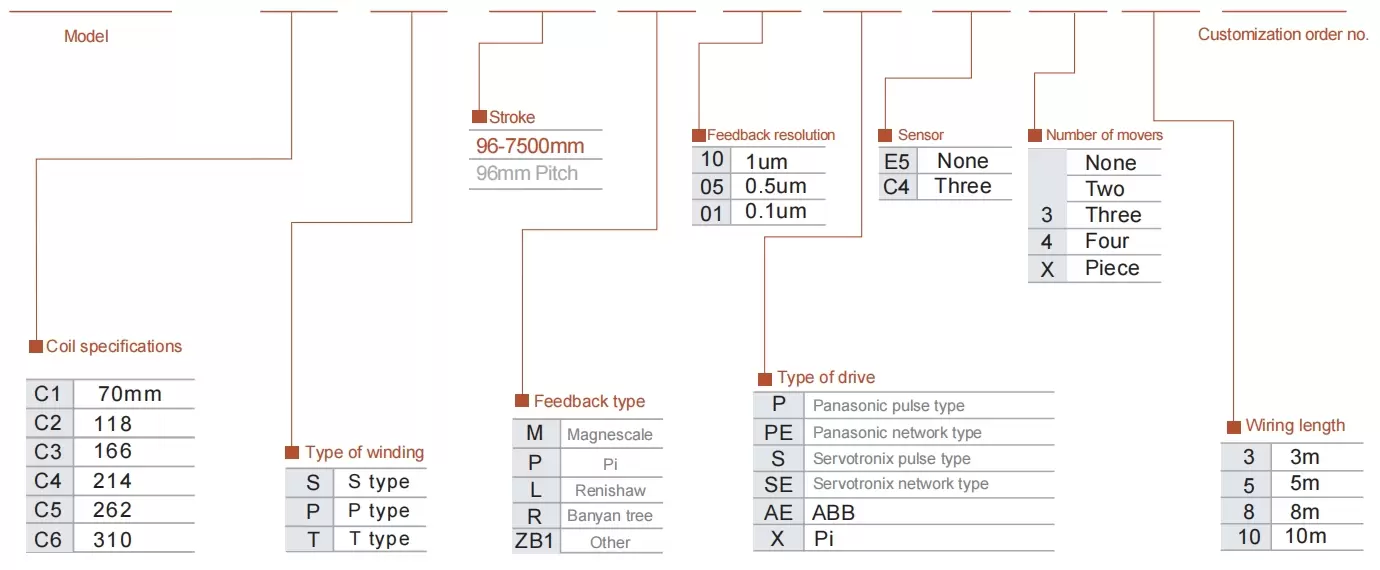

LPD16- C1 -S-96-M-10-P-C4-1-3-0001

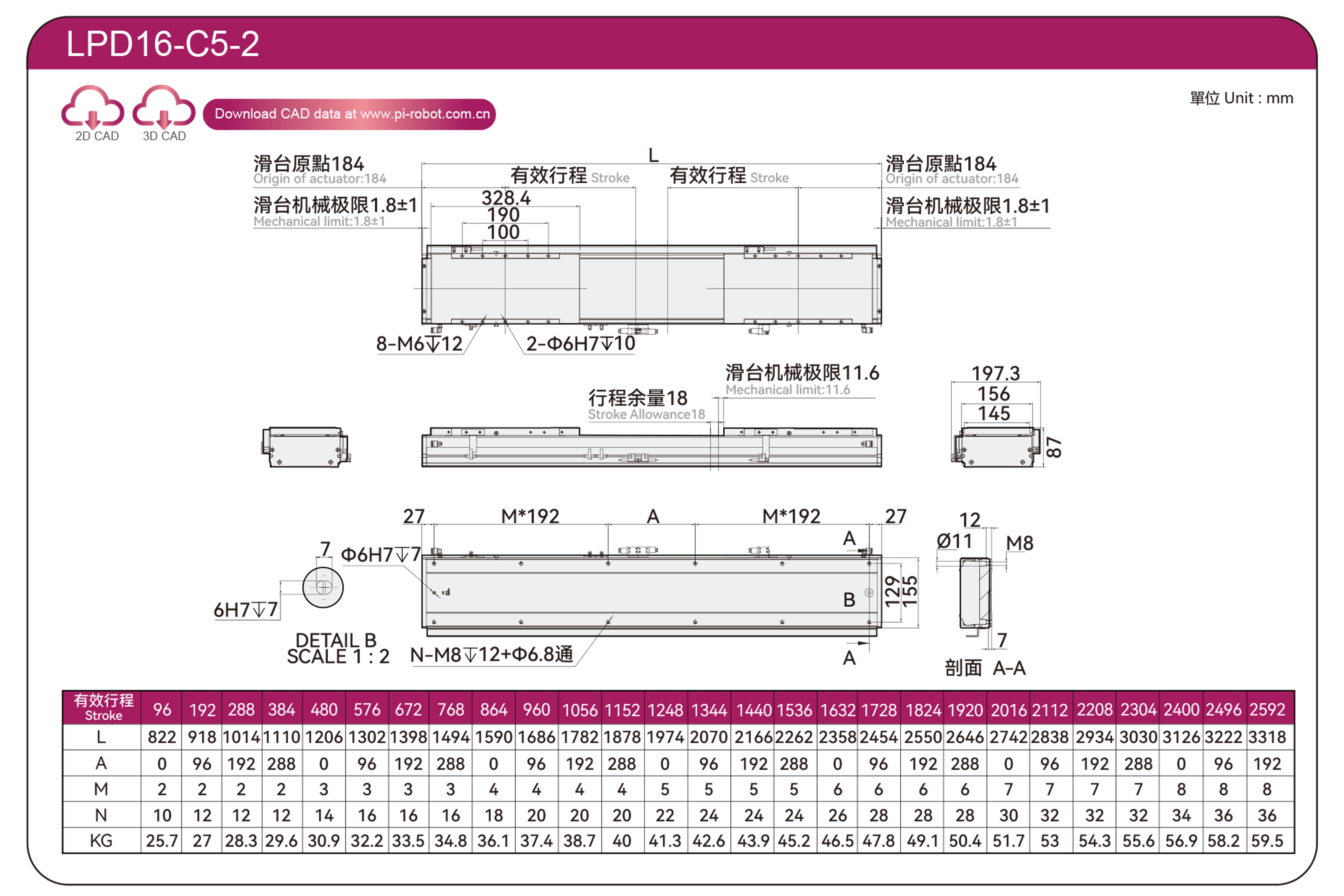

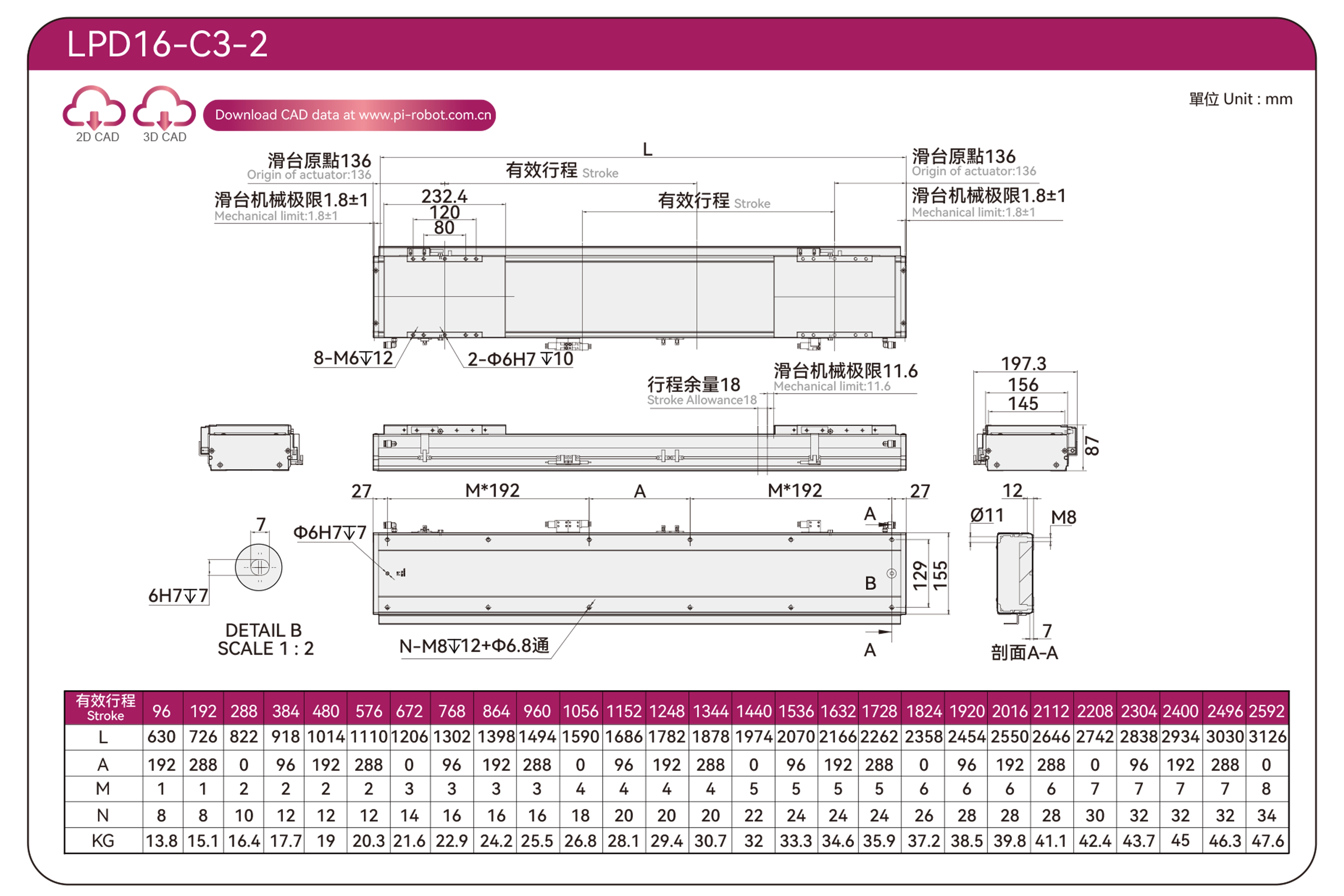

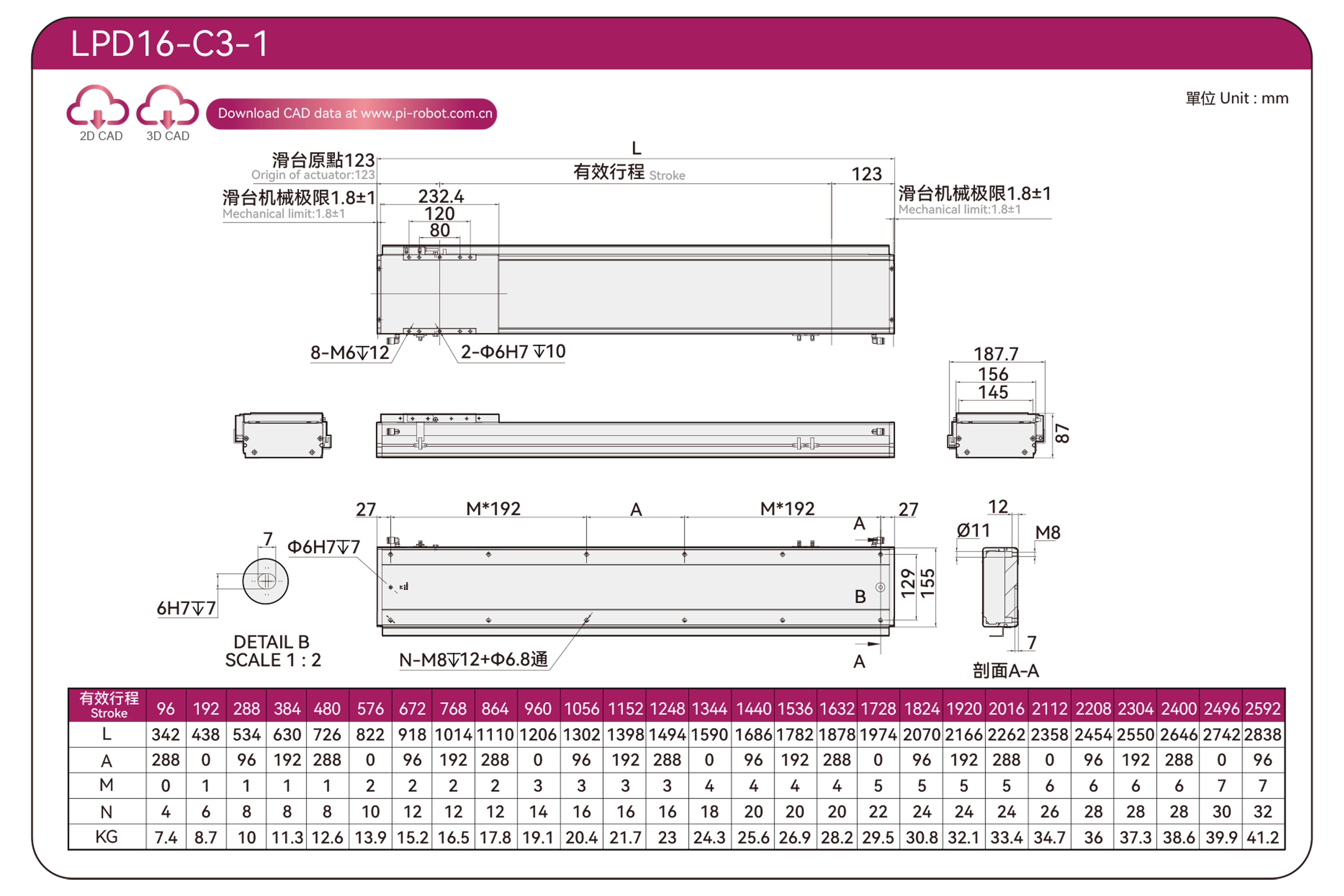

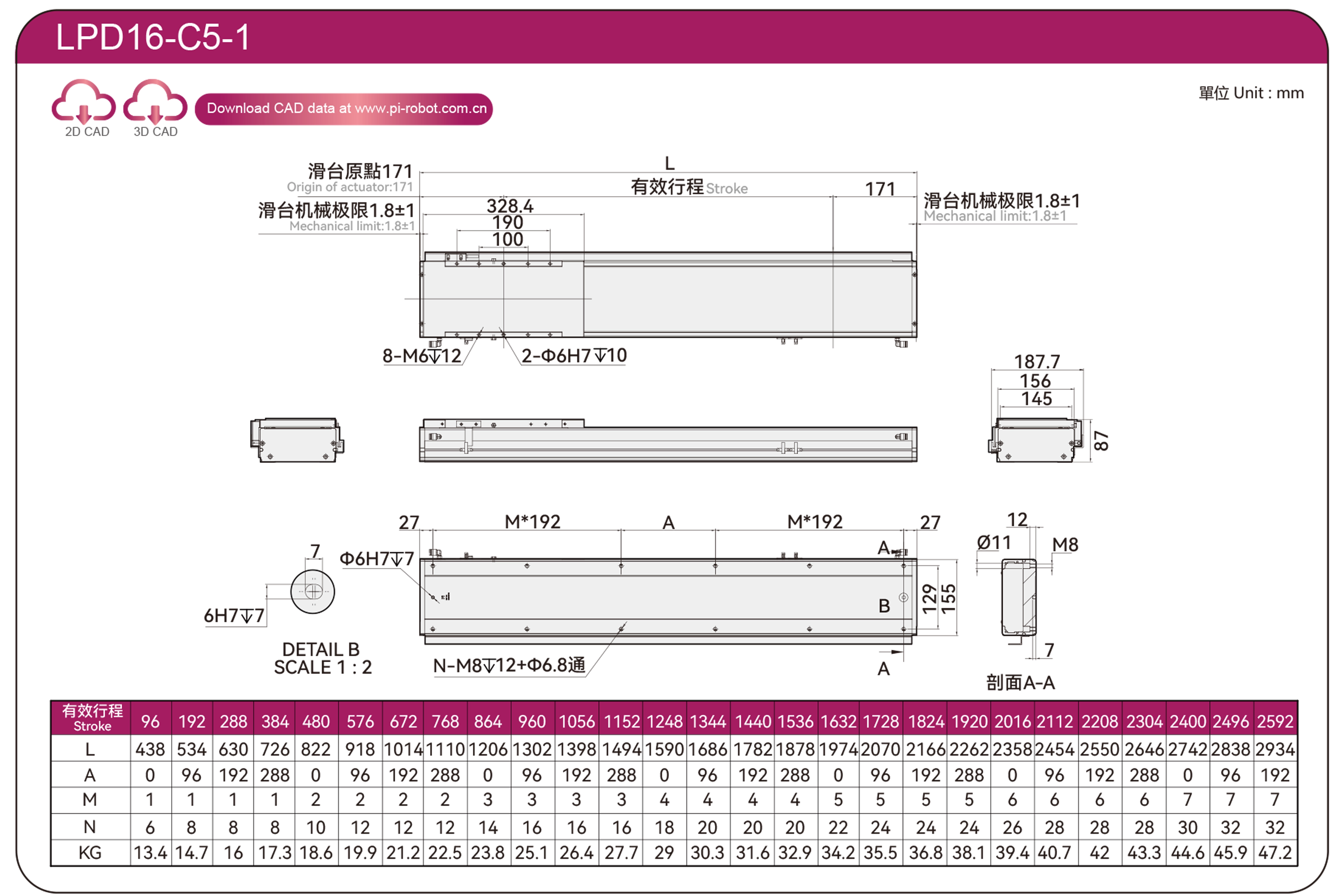

Specifiche

Elenco	Specifiche del cerchio del filo	P64-C3-S	P64-C5-P
Specifiche	Ripetibilità (mm)	±0,003
	Carico utile massimo (kg)	50	60
	Velocità massima (mm/s)	2500
	Spinta continua (N)	264	440
	Spinta massima (N)	580	968
	Corrente continua (Ampere)	3.3	6.8
	Corrente di picco (Arms)	10.5	21
	Costante di forza (N/braccia)	80	64,7
	Induttanza (mH)	51.3	20.3
	Resistenza (ohm)	8.7	3.6
	Distanza tra i poli magnetici (mm)	24

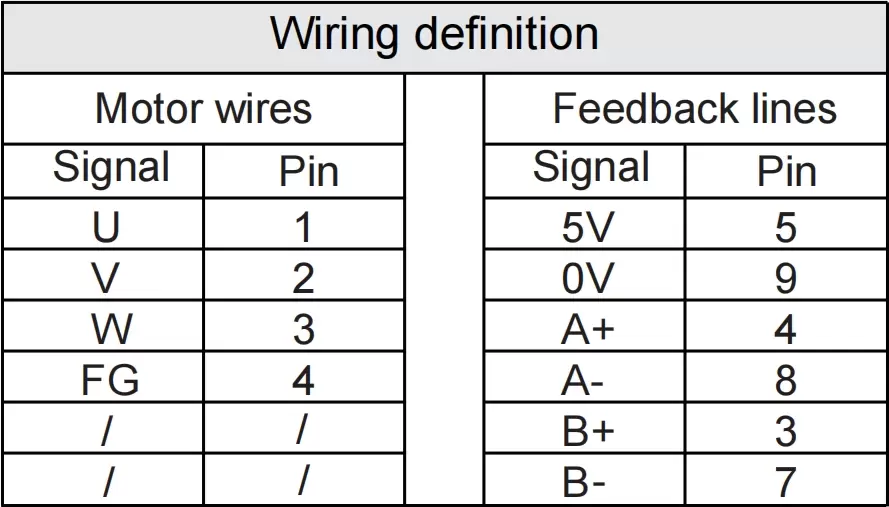

Schema del sensore

※1 Il valore di accelerazione e decelerazione è impostato a 0,2 secondi.

※2 Quando la corsa supera i 600 mm, si verifica l'eccentricità della vite a ricircolo di sfere. In queste circostanze, si consiglia di ridurre la velocità di lavoro. Per ulteriori dettagli, consultare la pagina 85.

La durata operativa è di 10.000 km se il prodotto viene utilizzato nelle condizioni specificate.

Le informazioni sui dati non sono destinate all'uso con montaggio a soffitto invertito. Contattaci per maggiori dettagli se desideri utilizzare il montaggio a soffitto invertito.

Sporgenza consentita

(Unità: mm)

Installazione orizzontale		Carico	UN	B	C
Carico	P64-C3-S	20 kg	320	150	300
		30 kg	180	100	250
		40 kg	160	70	170
		50 kg	150	50	120
	P64-C5-P	30 kg	300	130	320
		40 kg	250	100	230
		50 kg	200	90	180
		60 kg	150	70	140

(Unità: mm)

Installazione a parete		Carico	UN	B	C
Carico	P64-C3-S	20 kg	300	150	320
		30 kg	250	100	180
		40 kg	170	70	160
		50 kg	120	50	150
	P64-C5-P	30 kg	320	130	300
		40 kg	230	100	250
		50 kg	180	90	200
		60 kg	140	70	150

Momento di carico statico

(Unità: Nm)

MIO	816
MP	816
SIG	670

*Il valore della coppia nel grafico indica il centro di gravità.

*La durata operativa è di 10.000 km se il prodotto viene utilizzato nelle condizioni specificate.

*I dati forniti non sono validi per l'utilizzo con montaggio a soffitto invertito. Contattateci per maggiori dettagli se desiderate utilizzare il dispositivo con montaggio a soffitto invertito.

La relazione tra velocità e accelerazione

P44-C3-S

Velocità (m/s) Accelerazione (G) Carico (kg)	1 m/s	1,5 m/s	2 m/s	2,5 m/s	3 m/s	3,5 m/s
20	2	2	2	1.5	1	0,5
30	1.6	1.6	1.5	1	0,6	0,3
40	1.2	1.2	1.1	0,8	0,5	0,3
50	1	1	0,9	0,6	0,4	0,2

P44-C5-P

Velocità (m/s) Accelerazione (G) Carico (kg)	1 m/s	1,5 m/s	2 m/s	2,5 m/s	3 m/s	3,5 m/s
40	1.8	1.8	1.7	1.5	1.2	0,9
50	1.5	1.4	1.4	1.3	1	0,7
60	1.3	1.2	1.2	1	0,8	0,6
70	1.1	1.0	1.0	0,9	0,7	0,5

Indice delle specifiche dell'attuatore elettrico

Utilizzare dove	Modalità guidata	Specifiche del modello	Specifiche del motore	La larghezza del corpo (mm)	L'altezza del corpo (mm)	Ripetibilità (mm)	Spinta continua (N)	Spinta massima (N)	lrms(A)	Carico utile massimo (kg)	Velocità massima (mm/s) *1
Standard	Robot con motore lineare	LPD12	P40-C2-S	125	80	±0,003	80	176	3.3	20	2500
		LPD12	P40-C4-S	125	80	±0,003	160	352	3.3	25
		LPD14	P44-C3-S	135	84	±0,003	144	316	3.3	25
		LPD14	P44-C5-P	135	84	±0,003	240	528	6.8	50
		LPD16	P64-C3-S	155	87	±0,003	264	580	3.3	60
		LPD16	P64-C5-P	155	87	±0,003	440	1795	6.8	100
		LPD20	P88-C3-S	200	93	±0,003	408	897	3.3	60
		LPD20	P88-C6-P	200	93	±0,003	816	1795	6.8	100
