Leggero e di lunga durata

Ripetibilità: ±0,04 mm

Carico orizzontale: 25 kg

Piombo: 40 mm

Velocità massima: 2000 mm/s

Passo della corsa: 100-3050 mm

Impostare l'accelerazione e la decelerazione del motore su 0,2 secondi.

Le specifiche standard non sono applicabili all'utilizzo di gru rovesciate. Per qualsiasi esigenza, contattateci telefonicamente o lasciate un messaggio online.

Tempi di consegna: 7-10 giorni

PDF

Scarica 3D

Cadenas3 Ddownload

Nota speciale per sedile multisliding, meccanismo di regolazione della tensione della cintura, design brevettato dell'ugello del carburante (opzionale)

Corpo ad alta rigidità/coperchio superiore ad alta rigidità

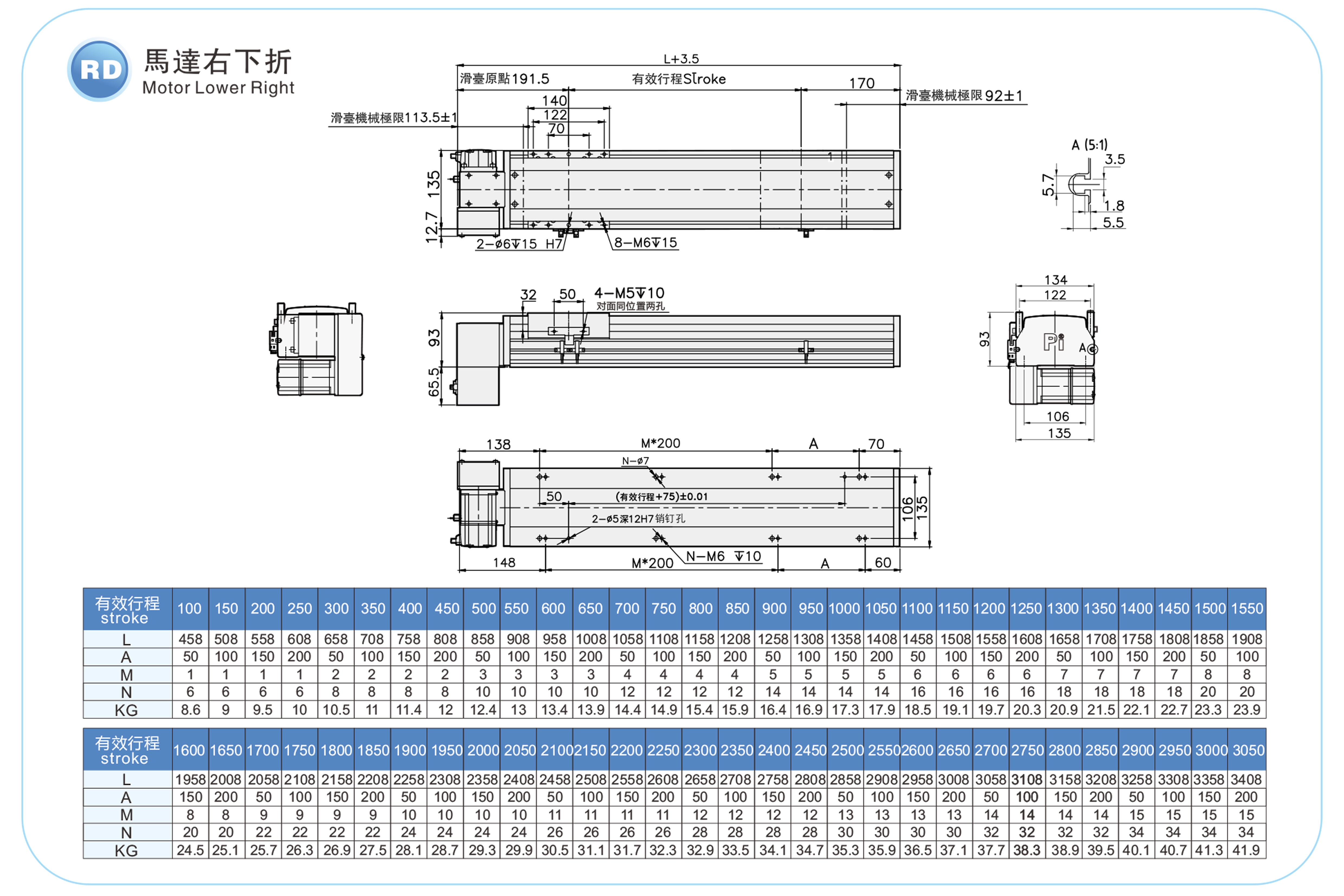

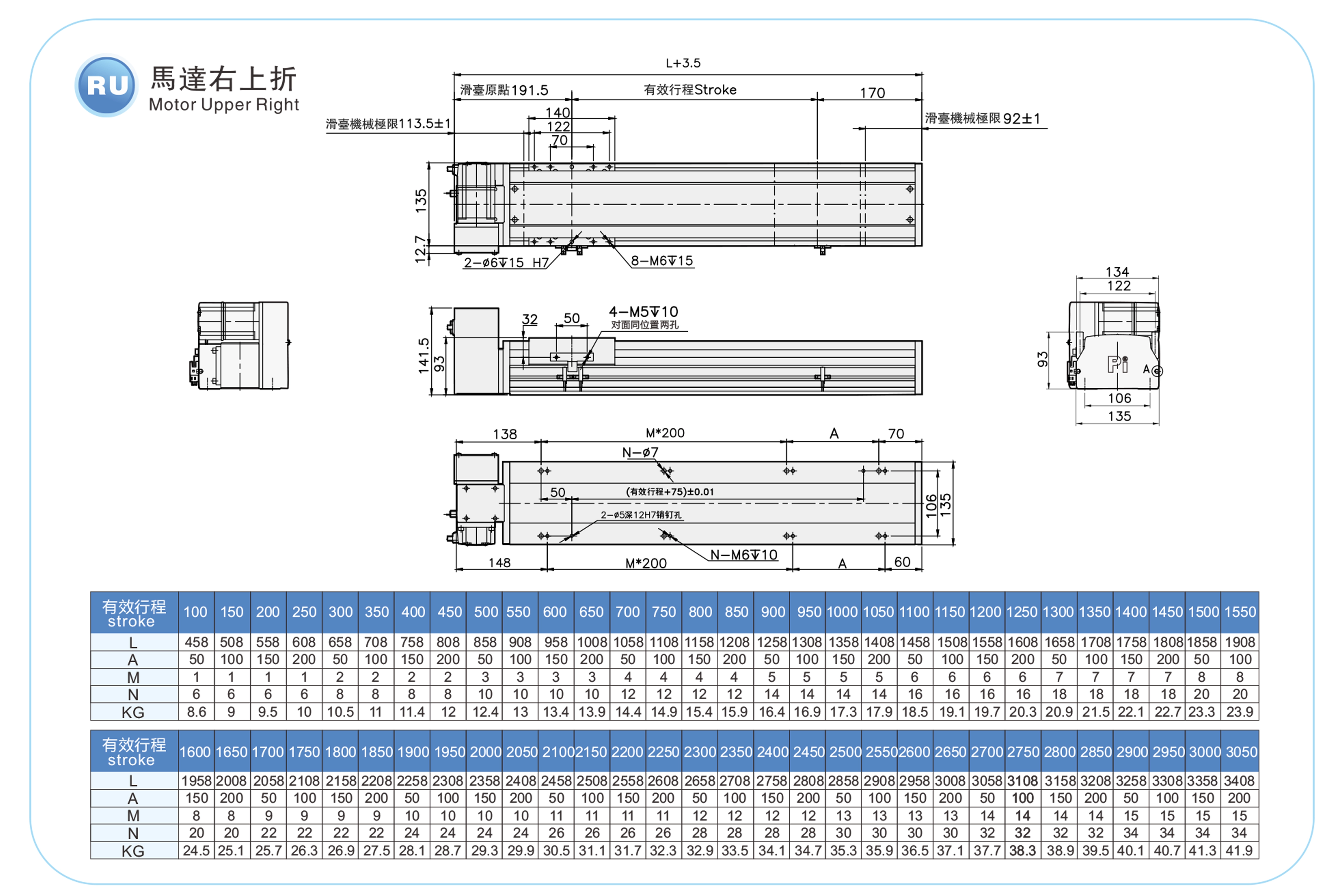

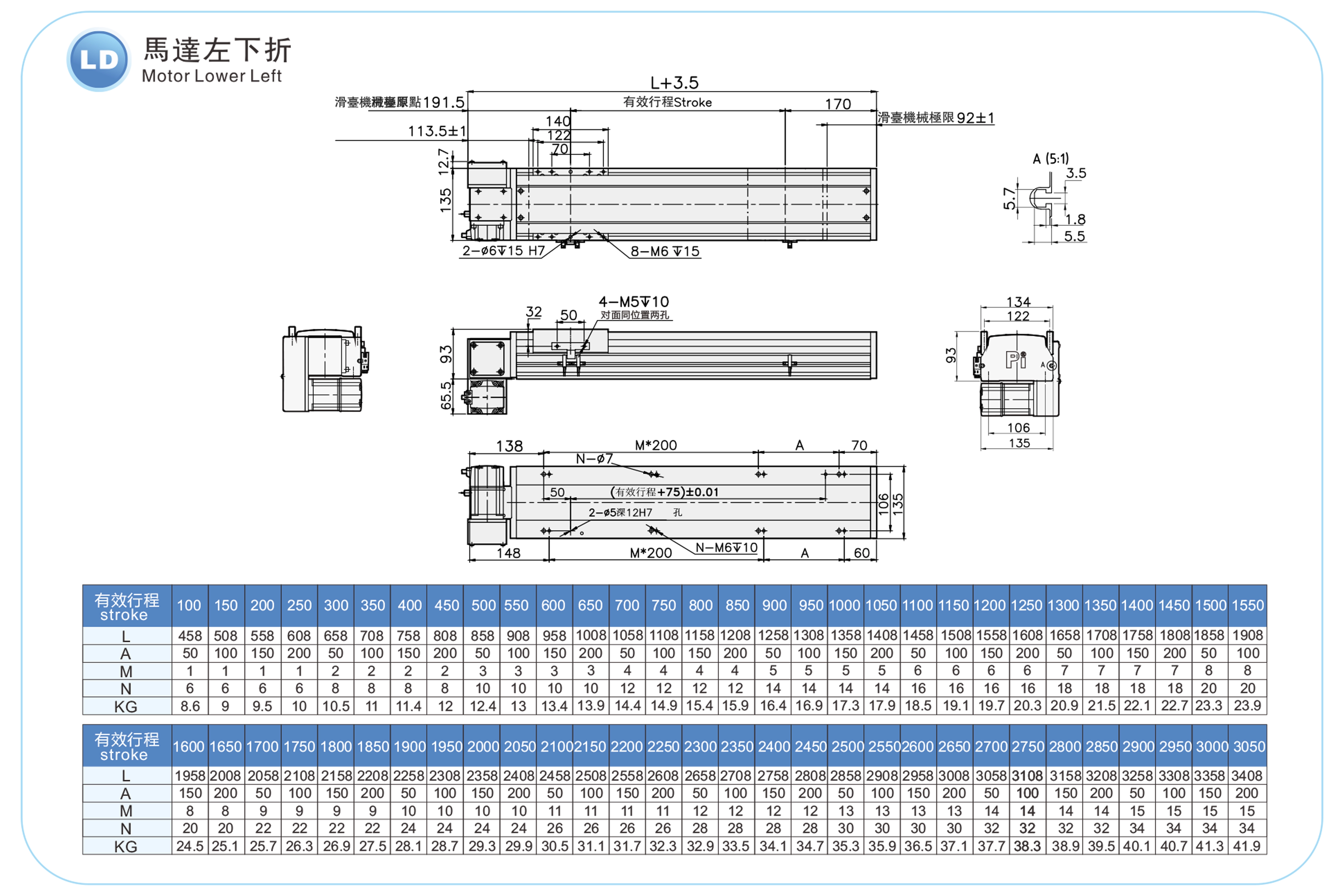

Marca del motore, luogo di installazione del motore

Metodo di ordinazione

RMP14S - L40- 100-L -M20 -C 4 - 0001

Specifica

Specifiche	Ripetibilità (mm)		±0,04
	Piombo (mm)		40
	Velocità massima (mm/s)		2000
	Carico utile massimo	Orizzontale (kg)	25
		Verticale (kg)	-
	Spinta nominale (N)		100
	Passo della corsa (mm)		Passo 100-3050 mm/50 mm
Parti	Potenza del servomotore CA (W)		200W
	Larghezza della cinghia (mm)		22
	Guida lineare ad alta rigidità (mm)		L15XA12,5
	Sensore domestico	Al di fuori	EE-SX672 (NPN)

Disposizione del sensore

Sporgenza consentita

(Unità: mm)

Installazione orizzontale	UN	B	C
10 kg	1794	688	538
20 kg	858	324	253
25 kg	670	251	197

(Unità: mm)

Installazione a parete	UN	B	C
15 kg	348	446	1170
18 kg	285	365	961
25 kg	197	251	670

Momento di carico statico

(Unità: Nm)

MIO	551
parlamentare	552
SIG	485

*Il valore di coppia nel grafico indica il baricentro.

*La durata operativa è di 10.000 km se il prodotto viene utilizzato nelle condizioni specificate.

*I dati non sono validi per l'uso inverso con montaggio a soffitto. Contattateci per maggiori dettagli se desiderate utilizzare l'apparecchio inverso con montaggio a soffitto.

Indice delle specifiche dell'attuatore elettrico

Usa dove	Modalità guidata	Specifiche del modello	Meccanismo di riduzione	Potenza del motore (la)	Larghezza (mm)	Ripetibilità (mm)	Specifiche della cinghia		Carico utile massimo (kg)		Velocità massima (mm/s) *1
Usa dove	Modalità guidata	Specifiche del modello	Meccanismo di riduzione	Potenza del motore (la)	Larghezza (mm)	Ripetibilità (mm)	Larghezza della cinghia (mm)	Piombo (mm)	Orizzontale	Verticale	Velocità massima (mm/s) *1
Standard	Cintura	RMP14S	SÌ	200W	135	±0,04	22	40	25	-	2000
		RMP17S	SÌ	400W	170	±0,04	30	40	45	-	2000
		RMP22S	SÌ	750W	220	±0,04	50	40	85	-	2000
		RMP28R	NO	1000W	280	±0,08	50	230	230	-	2000
		Modello RMP28RN	NO	1000W	280	±0,08	50	230	200	-	2000
