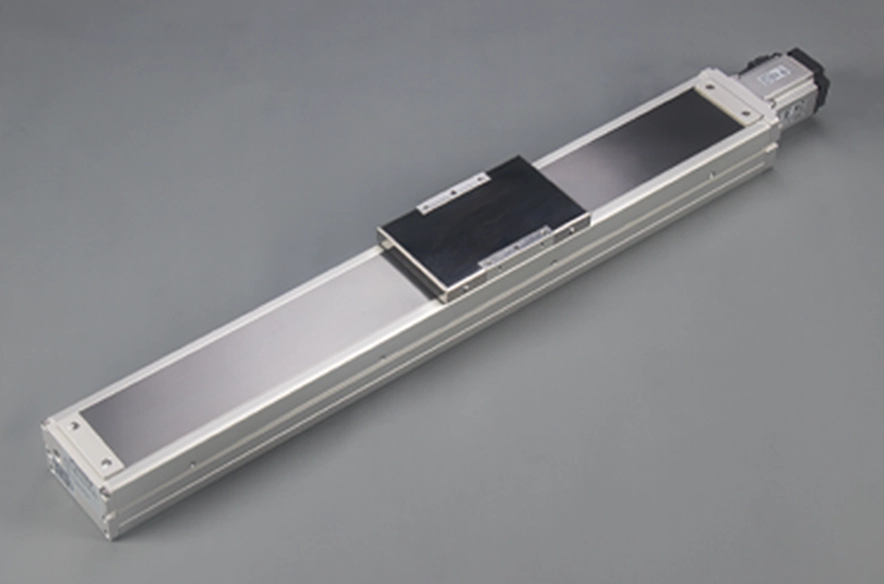

Leggero e di lunga durata

Ripetibilità: ±0,01 mm

Carico orizzontale: 50 kg

Carico verticale: 12 kg

Velocità massima: 250 mm/s

Passo della corsa: 100-1050 mm

Impostare l'accelerazione e la decelerazione del motore su 0,2 secondi.

Le specifiche standard non sono applicabili all'utilizzo di gru rovesciate. Per qualsiasi esigenza, contattateci telefonicamente o lasciate un messaggio online.

Tempi di consegna: 7-10 giorni

PDF

Scarica 3D

Cadenas3 Ddownload

Diversi stili di sedili scorrevoli

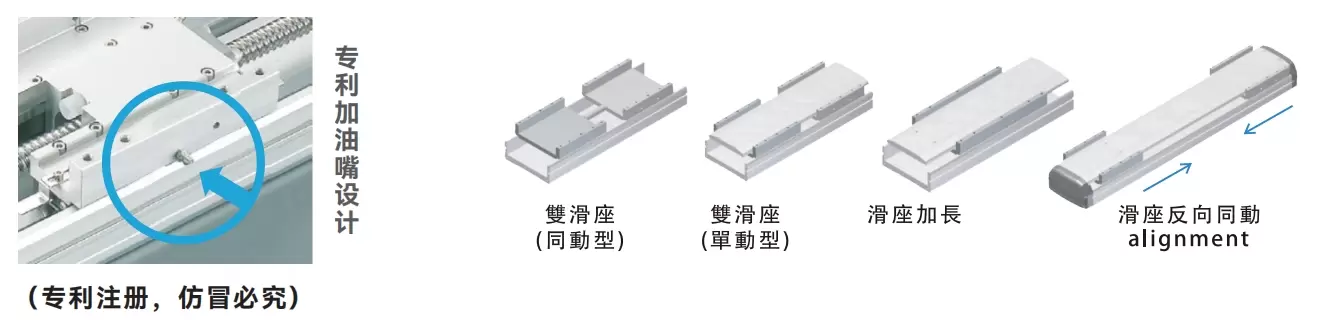

Il corpo e la slitta sono realizzati in un unico pezzo, il che risolve il problema della scarsa rigidità e riduce la larghezza, riducendo lo spazio di installazione dell'attrezzatura. L'unico ugello carburante brevettato nel settore, che utilizza un singolo ugello carburante sulla slitta per iniettare l'olio. Può iniettare olio e manutenere contemporaneamente il dado e più set di slitte, rendendo la manutenzione più comoda e veloce. La direzione di installazione dell'ugello carburante può essere scelta in base alle esigenze del cliente.

Corpo ad alta rigidità/coperchio superiore ad alta rigidità

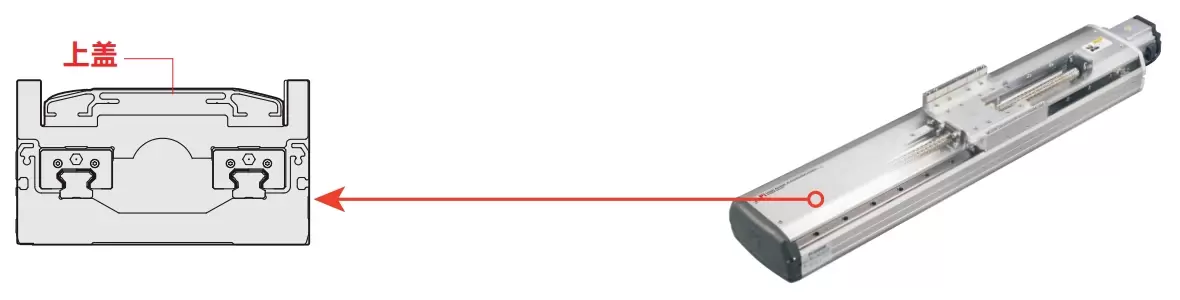

Corpo ad alta rigidità: esplora l'uso di una struttura in estrusione di alluminio integrata e ottieni il miglior rapporto rigidità/peso attraverso l'analisi degli elementi. Copertura superiore anti-avvolgimento: grazie a uno speciale design anti-avvolgimento, la copertura superiore non si torce o si deforma facilmente durante l'uso a lunga distanza.

Marca del motore

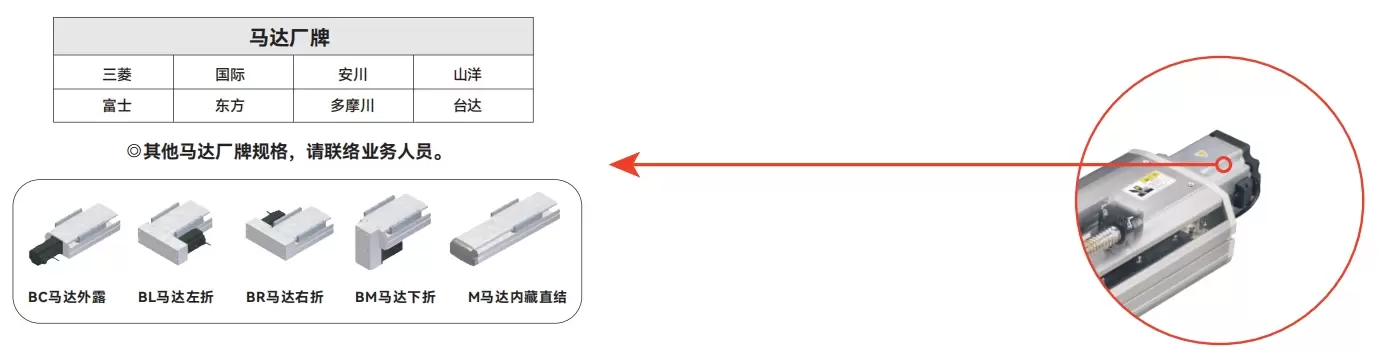

Può essere abbinato a servomotori di varie marche. Sono disponibili posizioni di installazione del motore multidirezionali, rendendo la progettazione della macchina più flessibile.

Marca del motore

Può essere abbinato a servomotori di varie marche. Sono disponibili posizioni di installazione del motore multidirezionali, rendendo la progettazione della macchina più flessibile.

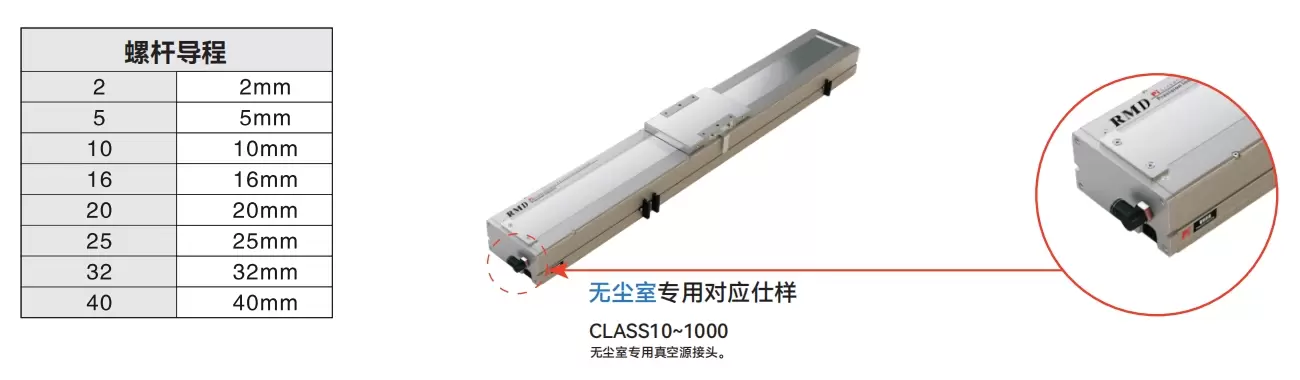

Vite di marca piombo, nessun posto disponibile per la selezione

È possibile selezionare specifiche e marche di viti adatte in base a diverse precisioni e velocità.

Metodo di ordinazione

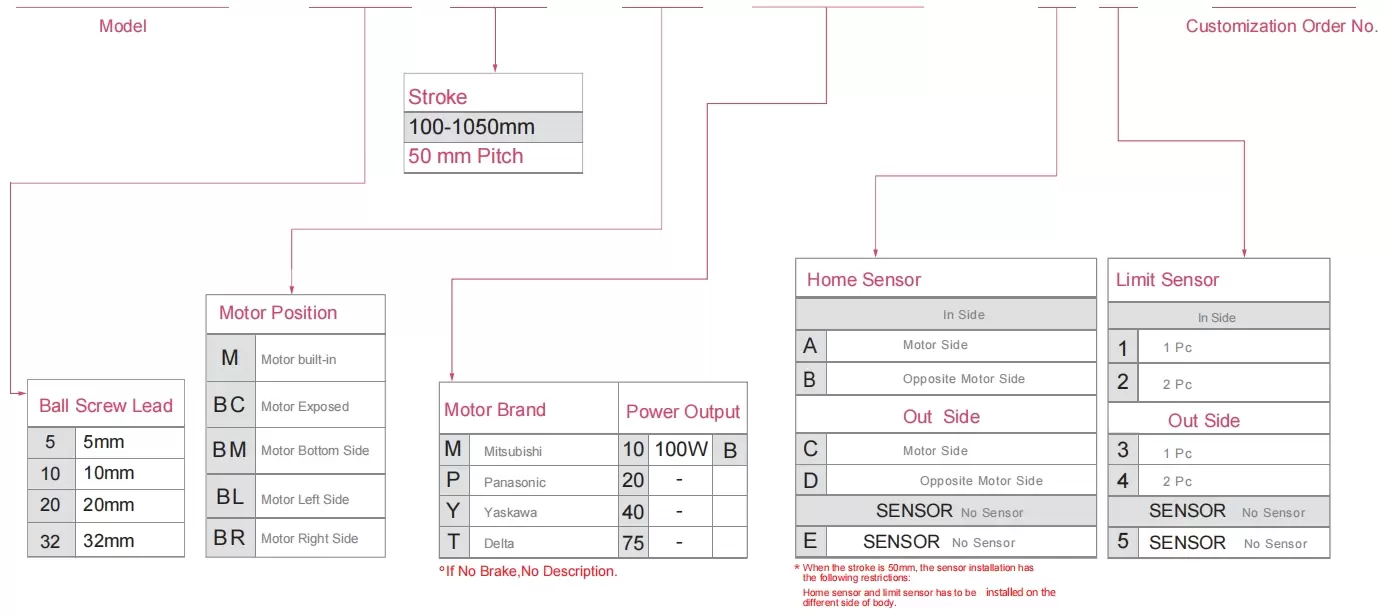

RMH12-L10-100-M-M10B-C4-0001

Specifica

Specifiche	Ripetibilità (mm)		±0,01
	Passo della vite a sfere (mm)		5	10	20	32
	Velocità massima (mm/s)		250	500	1000	1600
	Carico utile massimo	Orizzontale (kg)	50	30	18	5
		Verticale (kg)	12	8	3	-
	Spinta nominale (N)		341	170	85	53
	Passo della corsa (mm)		Passo 100-1050 mm/50 mm
Parti	Potenza del servomotore CA (W)		100W
	Vite a sfere Ø (mm)		C7Ø16
	Guida lineare ad alta rigidità (mm)		L12XA7.5
	Accoppiamento (mm)		8X10
	Sensore domestico	Al di fuori	EE-SX672 (NPN)
		Incorporato	EE-SX674 (NPN)

Disposizione del sensore

Il valore di accelerazione e decelerazione è impostato su 0,2 secondi.

*Quando la corsa supera i 750 mm, si verificherà un'eccentricità della vite a sfere. In queste circostanze, si consiglia di ridurre la velocità di lavoro. Per i dettagli, fare riferimento a P85.

Sporgenza consentita

(Unità: mm)

Installazione orizzontale		UN	B	C
Piombo5	30 kg	882	65	78
	40 kg	606	43	51
	50 kg	437	29	35
Piombo10	15 kg	875	138	157
	25 kg	485	73	83
	30 kg	386	56	64
Piombo20	5 kg	1160	384	386
	10 kg	561	180	181
	18 kg	288	88	89
Piombo32	3 kg	822	444	385
	5 kg	492	255	224
	-	-	-	-

(Unità: mm)

Installazione a parete		UN	B	C
Piombo5	25 kg	100	84	1102
	35 kg	63	52	725
	50 kg	35	29	433
Piombo10	10 kg	250	221	1311
	20 kg	110	97	633
	30 kg	64	56	385
Piombo20	5 kg	317	316	955
	12 kg	147	144	455
	18 kg	89	88	288
Piombo32	2 kg	591	682	1256
	5 kg	224	255	488
	-	-	-	-

(Unità: mm)

Installazione verticale		UN	C
Piombo5	5 kg	544	544
	8 kg	341	341
	12 kg	227	227
Piombo10	4 kg	606	606
	8 kg	303	303
	-	-	-
Piombo20	2 kg	961	961
	3 kg	639	639
	-	-	-

Momento di carico statico

(Unità: Nm)

MIO	150
parlamentare	150
SIG	130

*Il valore di coppia nella tabella indica il baricentro.

*La durata operativa è di 10.000 km se il prodotto viene utilizzato nelle condizioni specificate.

*I dati non sono validi per l'uso inverso con montaggio a soffitto. Contattateci per maggiori dettagli se desiderate utilizzare l'apparecchio inverso con montaggio a soffitto.

Indice delle specifiche dell'attuatore elettrico

Usa dove	Modalità guidata	Specifiche del modello	Potenza del motore (la)	Larghezza (mm)	Ripetibilità (mm)	Specifiche della vite a sfere		Carico utile massimo (kg)		Velocità massima (mm/s) *1
Usa dove	Modalità guidata	Specifiche del modello	Potenza del motore (la)	Larghezza (mm)	Ripetibilità (mm)	Diametro esterno (mm)	Piombo (mm)	Orizzontale	Verticale	Velocità massima (mm/s) *1
Ambiente standard	Vite a sfere	RMH12	100W	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
			200W	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
		RMH14	200W	135	±0,01	16	5	95	27	250
							10	75	18	500
							20	35	7	1000
							32	15	-	1600
			400W	135	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		RMH17	400W	170	±0,01	20	5	120	40	250
							10	110	30	500
							20	75	14	1000
							40	22	7	2000
			750W	170	±0,01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
		RMH22	750W	220	±0,01	25	5	150	55	250
							10	150	45	500
							25	105	20	1250
						20	40	43	12	2000
		RMH28	1500W	280	±0,01	32	10	320	150	500
							20	180	75	1000
							32	75	35	1600

Serie a corsa extra lunga

Usa dove	Modalità guidata	Specifiche del modello	Potenza del motore (la)	Larghezza (mm)	Ripetibilità (mm)	Specifiche della vite a sfere		Carico utile massimo (kg)		Velocità massima (mm/s) *1
Usa dove	Modalità guidata	Specifiche del modello	Potenza del motore (la)	Larghezza (mm)	Ripetibilità (mm)	Diametro esterno (mm)	Piombo (mm)	Orizzontale	Verticale	Velocità massima (mm/s) *1
Ambiente standard	Vite a sfere	RMH17S	400W	170	±0,01	16	5	110	33	200
							10	90	22	400
							20	40	10	800
							32	30	8	1280
			750W	170	±0,01	16	5	120	40	200
							10	95	25	400
							20	50	15	800
							32	35	12	1280
		Modello RMH22S	750W	220	±0,01	20	5	130	50	200
							10	130	40	400
							20	85	25	800
							40	43	12	1600

* La velocità massima si basa sul numero massimo di giri al minuto del servomotore (3000). La velocità massima si basa sul numero massimo di giri al minuto del motore passo-passo (500).

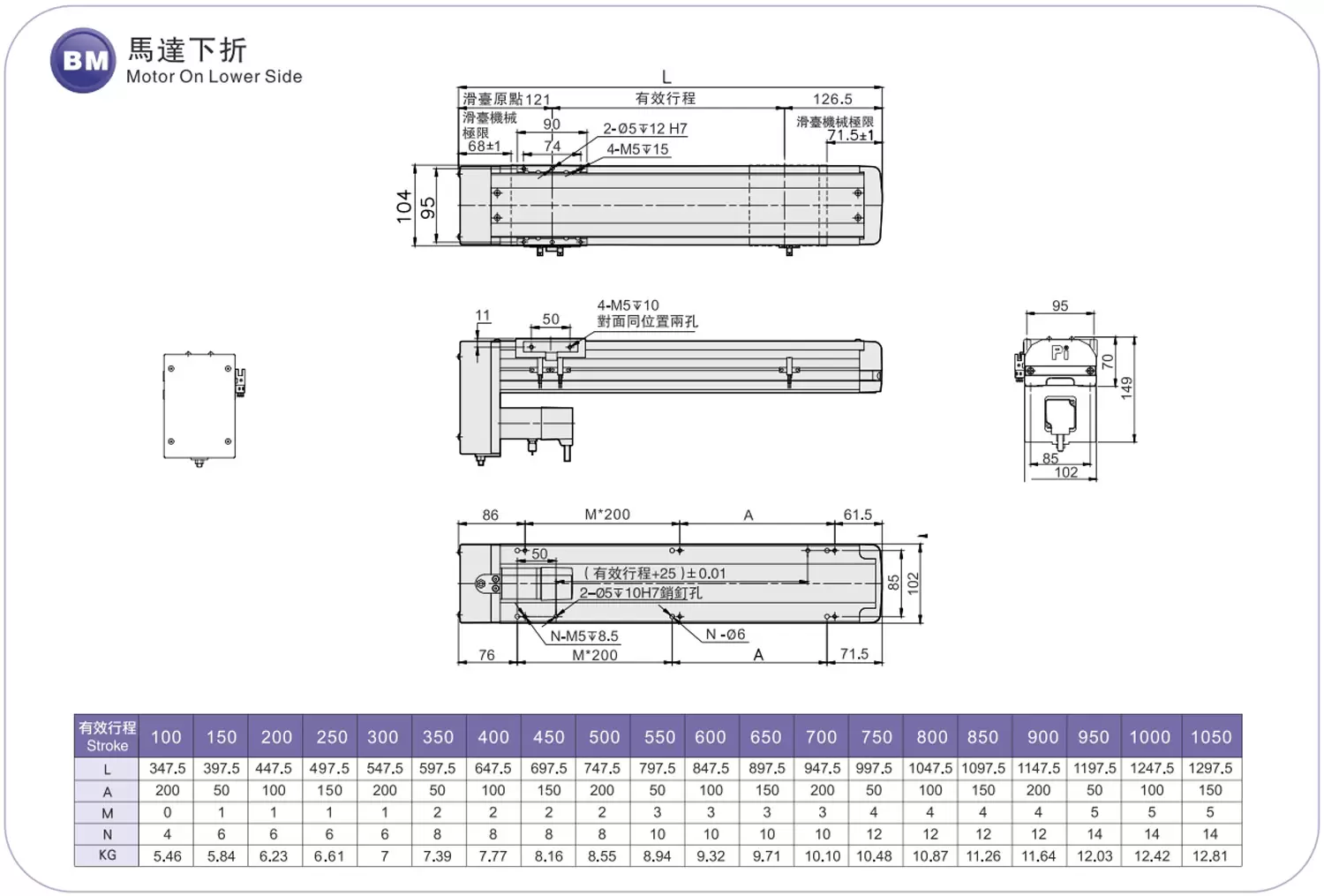

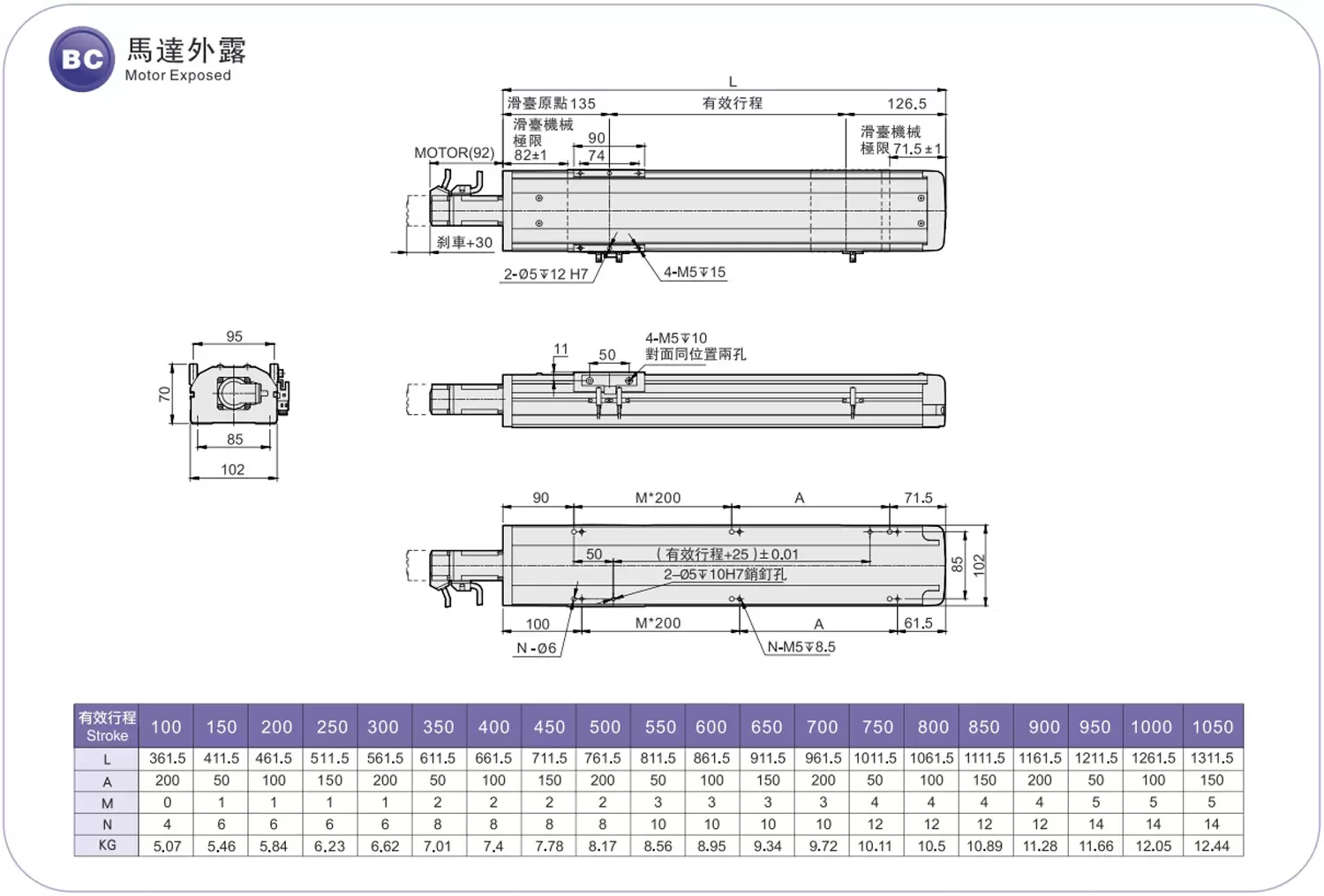

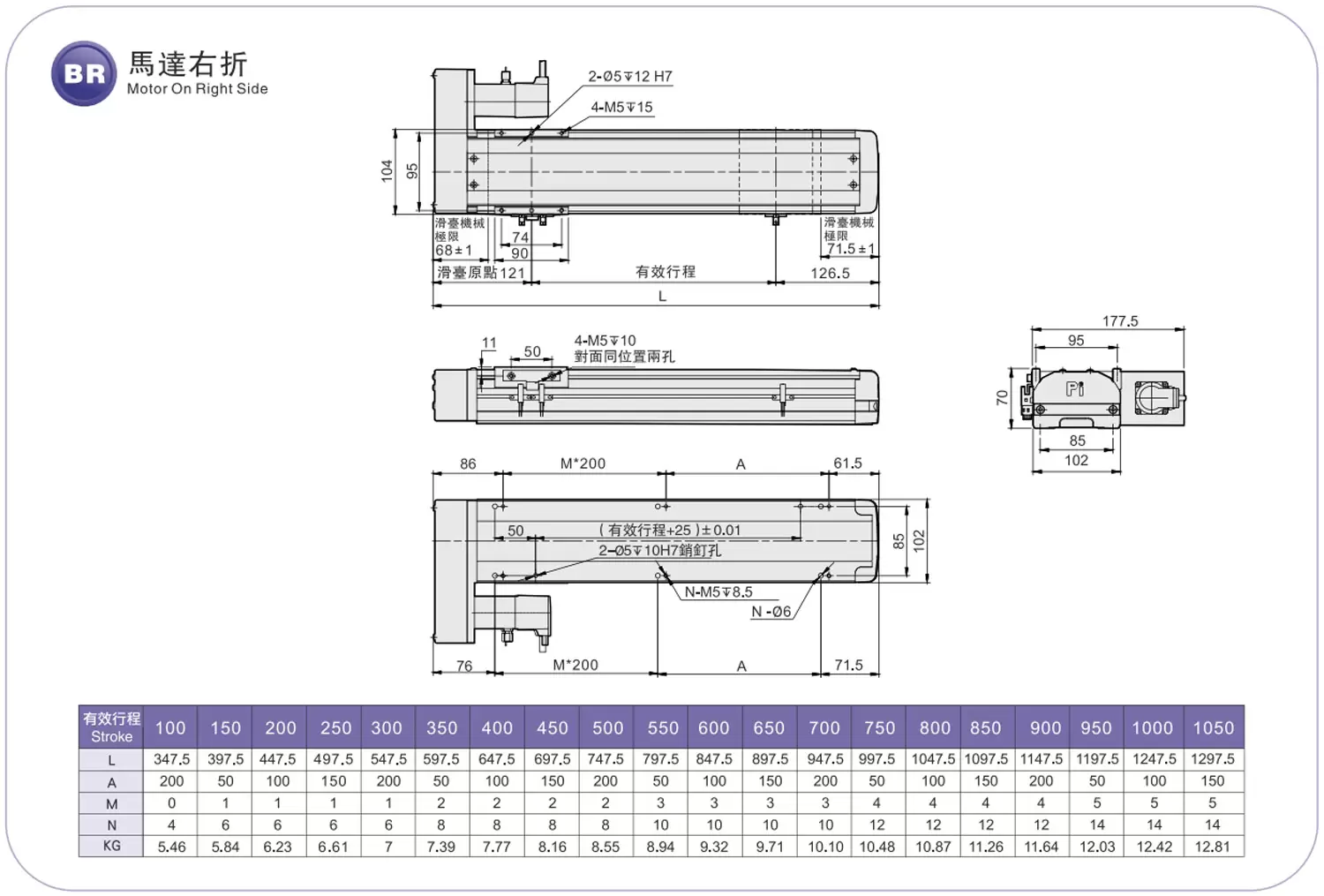

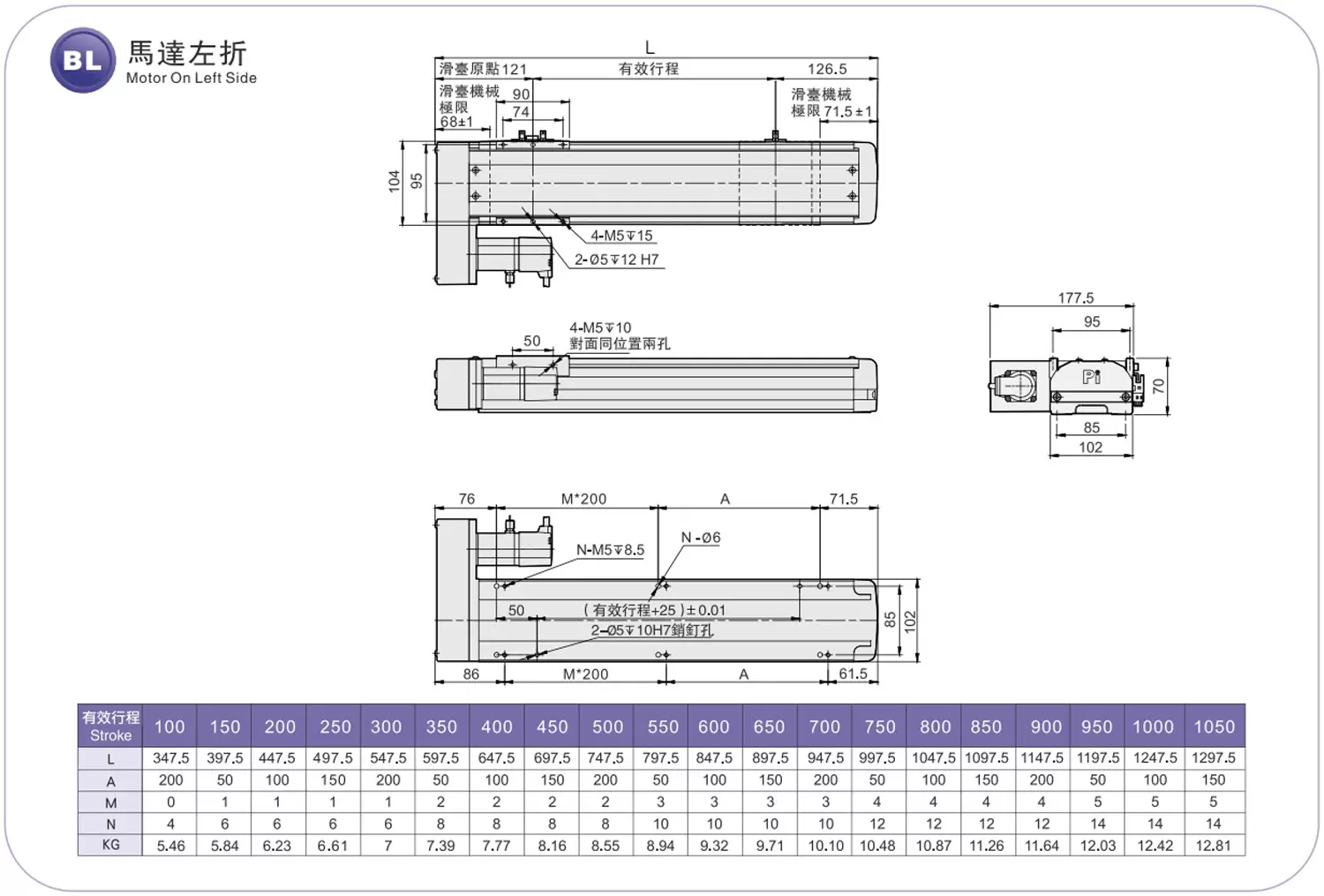

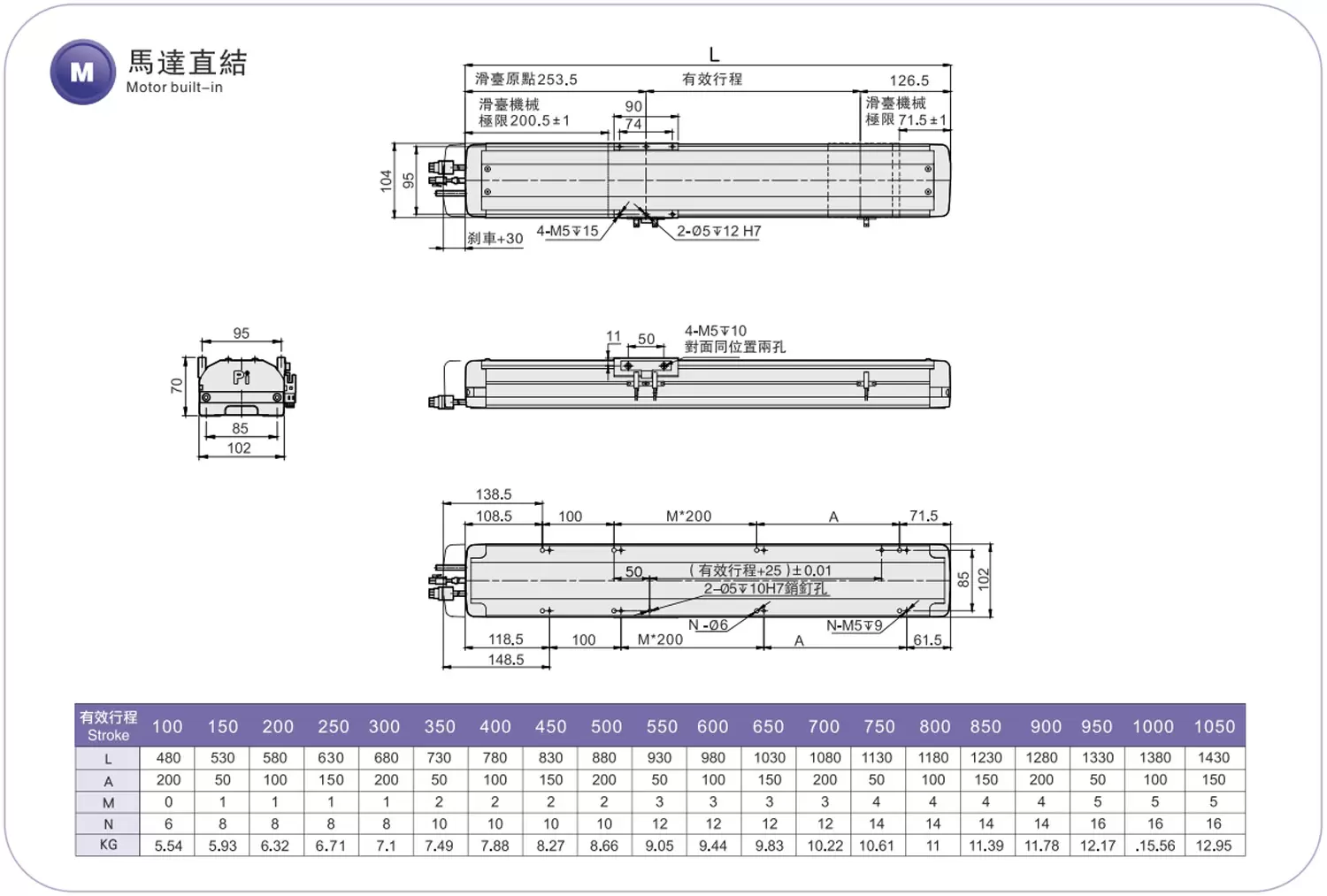

Motore esposto / Motore incorporato
