Leggero e di lunga durata

Larghezza del corpo: 60-200 mm

Ripetibilità: ±0,005/0,01 mm

Carico orizzontale: 150 kg

Carico verticale: 55 kg

Velocità massima: 250 mm/s

Gamma di corsa: 800-2600 mm

Impostare l'accelerazione e la decelerazione del motore su 0,2 secondi.

Le specifiche standard non sono applicabili all'utilizzo di gru rovesciate. Per qualsiasi esigenza, contattateci telefonicamente o lasciate un messaggio online.

Tempi di consegna: 7-10 giorni

PDF

Scarica 3D

Cadenas3 Ddownload

Spiegazione della combinazione multiasse

Attraverso molteplici combinazioni di tavole scorrevoli monoasse, abbiamo sviluppato operazioni manuali multiasse a 2 e 3 assi
(1) Rispetto ai robot verticali multisezione, il prezzo basso
(2) Il design meccanico intelligente consente di ottenere robot ortogonali ad alta rigidità, che possono ridurre vibrazioni e deformazioni
(3) Varie possibili combinazioni di tavole scorrevoli monoasse

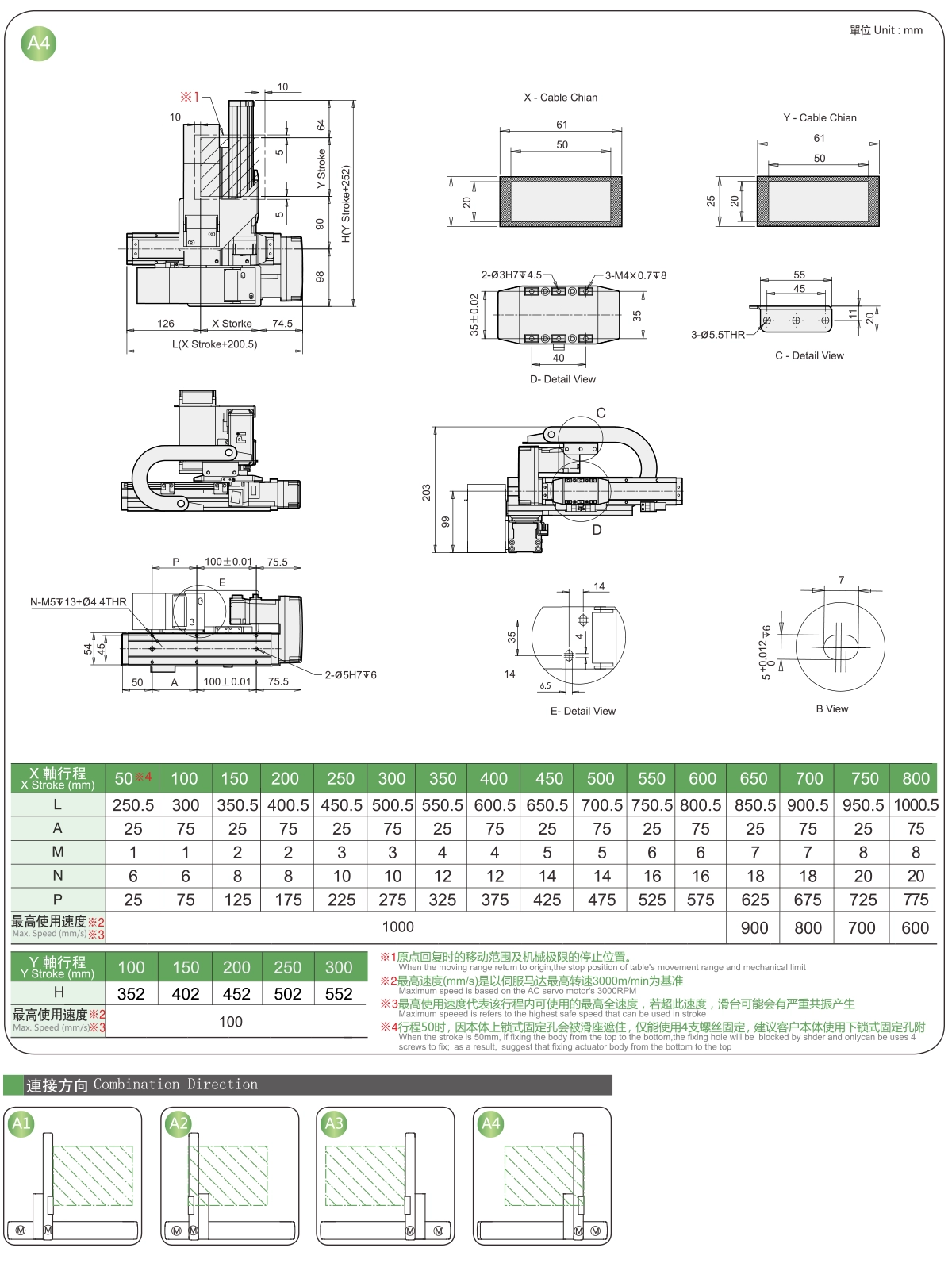

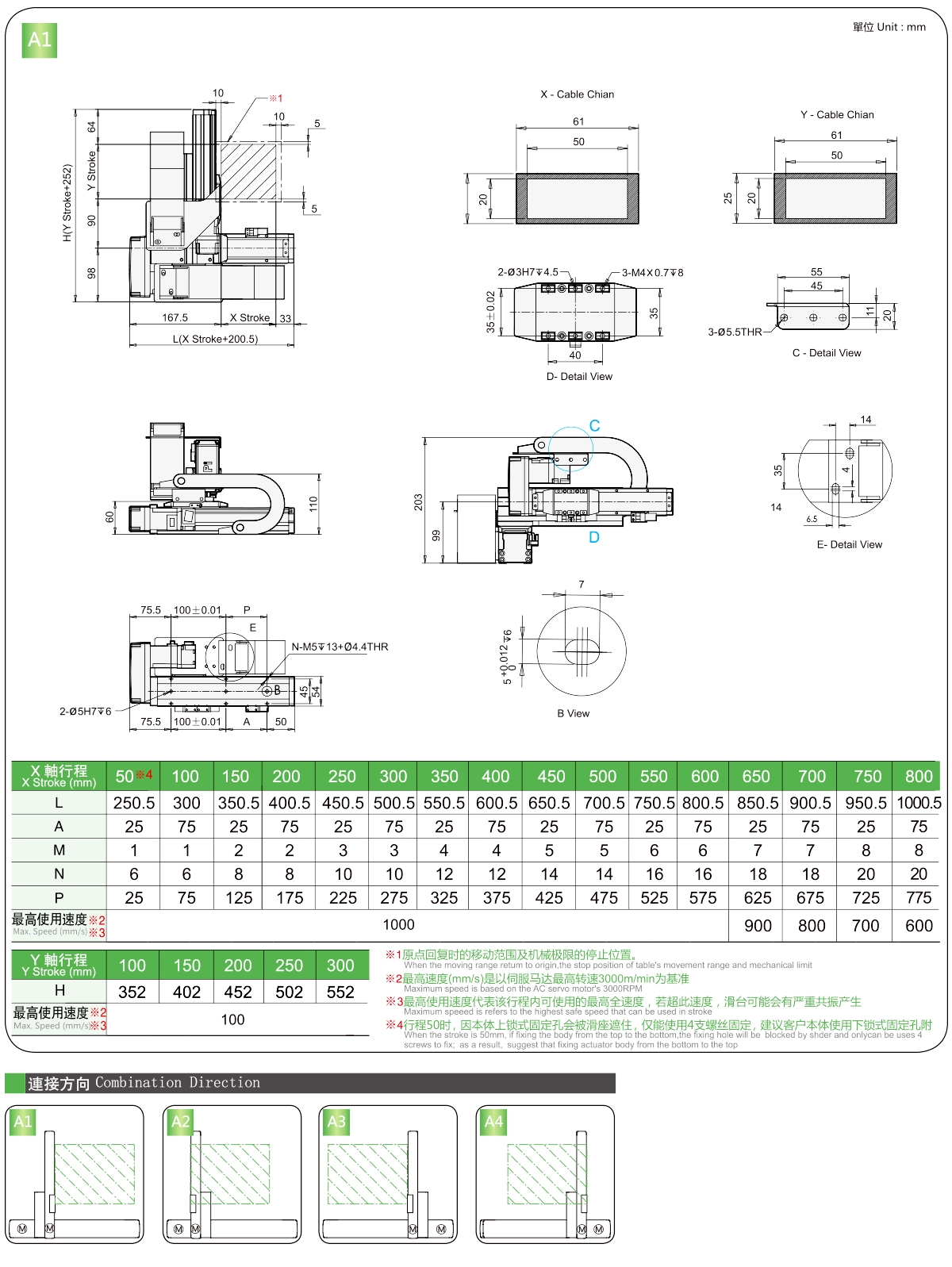

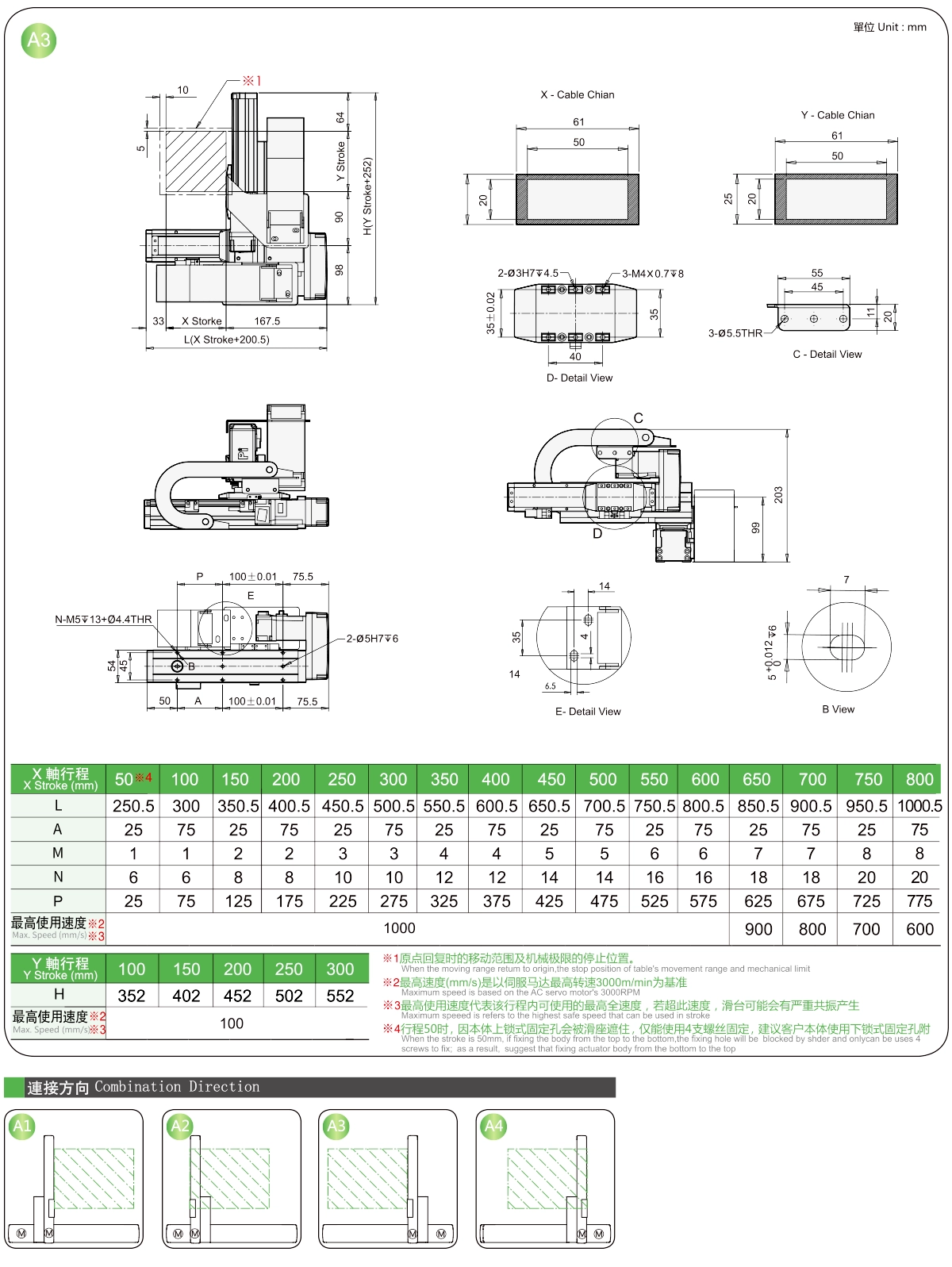

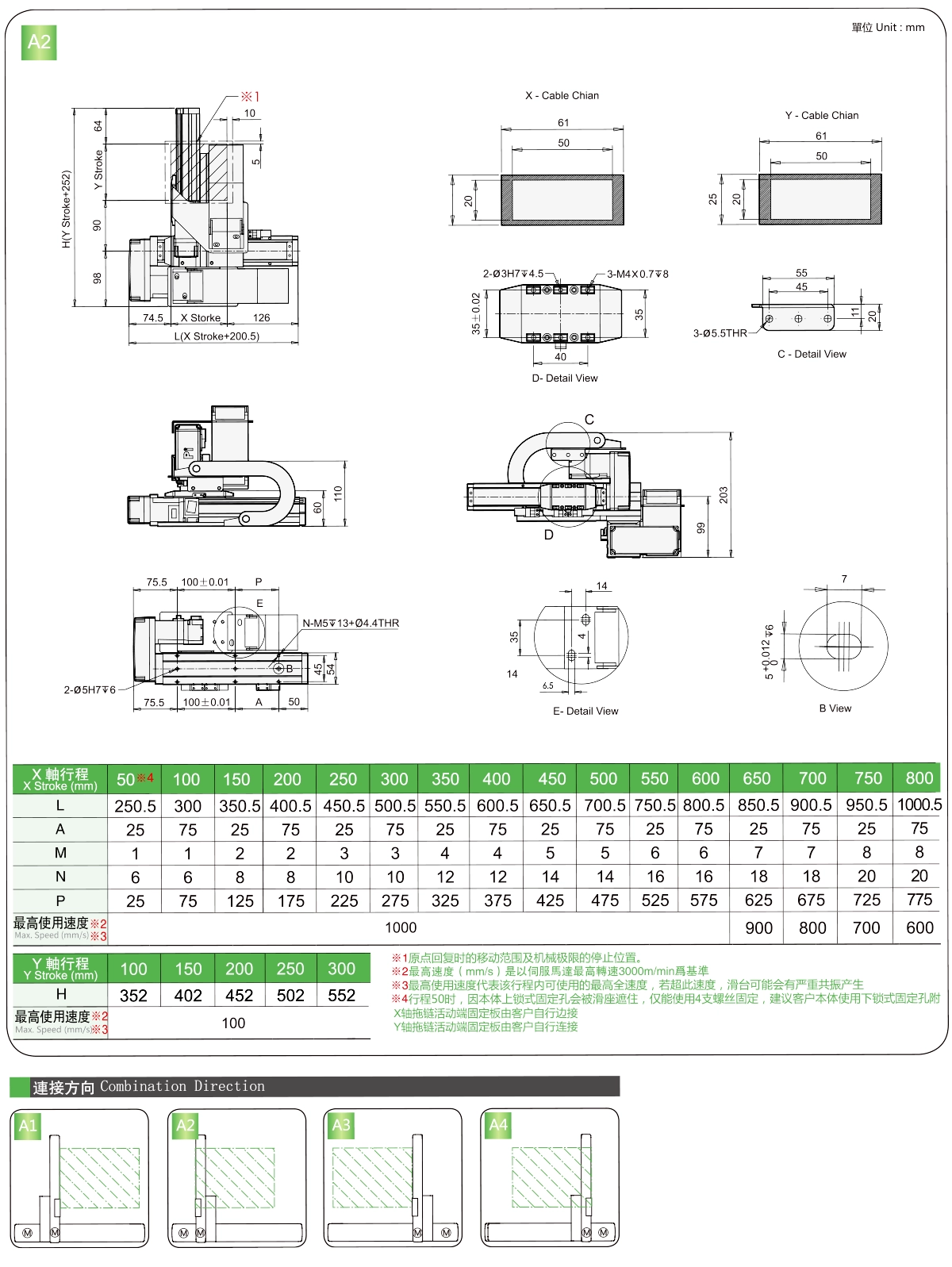

Direzione di connessione

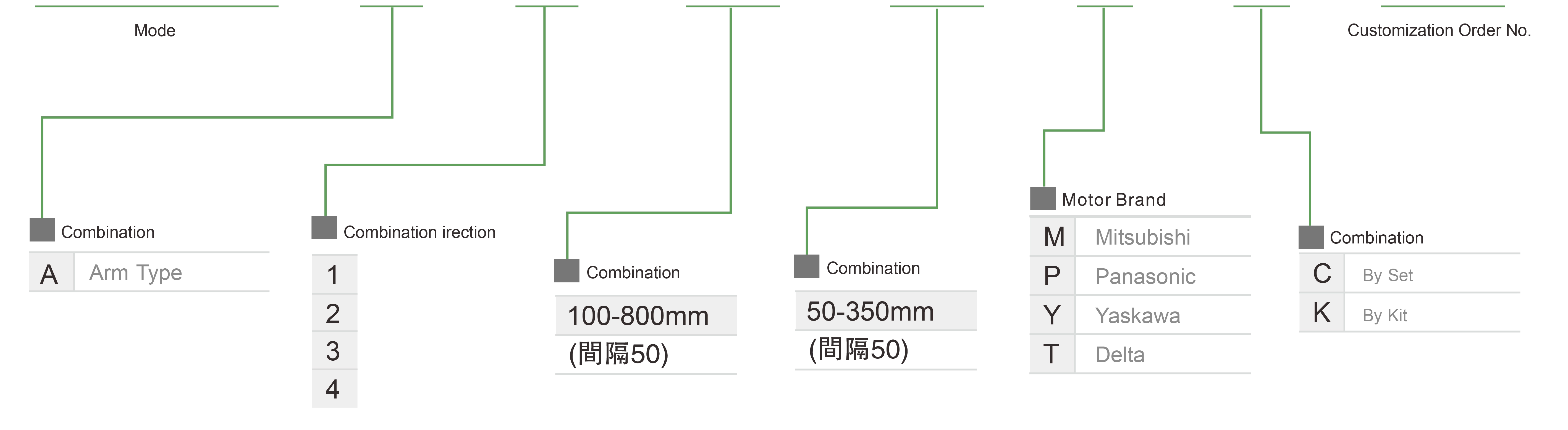

Metodo di ordinazione

XYGH210-A- 1 - 300 -300- M - C-0001

Specifica

Articolo	asse X	asse Y
Tipo di modello	GRH5	GRH4
Ripetibilità (mm)	±0,005	±0,005
Passo della vite a sfere (mm)	20	2
Velocità massima (mm/s) ※1	1000	100
Corsa 50 mm Passo (mm)	50-800	100-300
Uscita del servomotore CA (w)	100	50
Ambiente	0~40°C, inferiore all'85% di umidità relativa

※2 La velocità massima si basa sul servomotore CA da 3000 giri/min.

Carico utile massimo

Corsa Y (mm)	100	150	200	250	300
Carico utile Y (kg)	4.5	3.9	3.6	3	2.8

*Solo per installazione orizzontale

Indice delle specifiche dell'attuatore elettrico

Usa dove	Modalità guidata	Specifiche del modello	Combinazione	Numeri degli assi	Guida			Velocità massima (mm/s)			Corsa (mm)
Usa dove	Modalità guidata	Specifiche del modello	Combinazione	Numeri degli assi	Asse X	Asse Y	Asse Z	Asse X	Asse Y	Asse Z	Asse X	Asse Y	Asse Z
Standard	Vite a sfere	XYGH210-A	Tipo di braccio	2 assi	20	2	-	1000	100	-	500~800	100~300	-
		XYGH320-A			20	10	-	1000	500	-	500~1100	100~500	-
		XYGH430-A			20	10	-	1000	500	-	500~1250	100~600	-
		XYGH430-A			20	20	-	1000	1000	-	500~1250	100~600	-
		XYGH440-A			20	20	-	1000	1000	-	500~1250	100~500	-
		XYGH440-A			10	10	-	500	500	-	500~1250	100~600	-
		XYGH321-A		3 assi	20	10	2	1000	500	100	500~1100	100~500	50~100
		XYGH432-A		3 assi	20	10	5	1000	500	250	500~1250	100~550	50~350
