Leggero e di lunga durata

Ripetibilità: ±0,01 mm

Carico orizzontale: 25 kg

Carico verticale: 8 kg

Velocità massima: 500 mm/s

Gamma di corsa: 50-800 mm

Il valore di accelerazione e decelerazione è impostato su 0,2 secondi.

Quando la corsa supera i 600 mm, si verifica l'eccentricità della vite a sfere.

Tempi di consegna: 7-10 giorni

PDF

Scarica 3D

Cadenas3 Ddownload

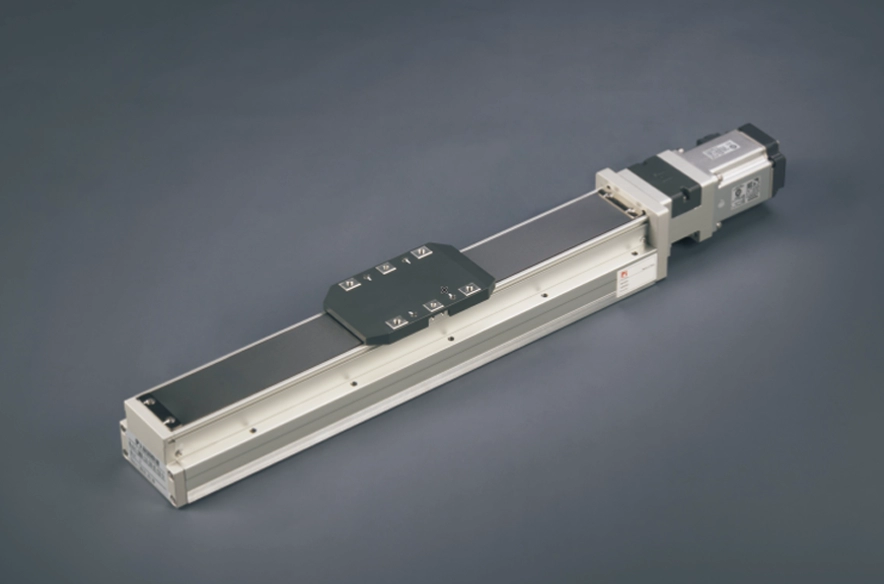

Rinforzo rigido del sedile scorrevole

Il corpo e la slitta sono realizzati in un unico pezzo, il che risolve il problema della scarsa rigidità e riduce la larghezza, riducendo così lo spazio di installazione dell'attrezzatura.

Facile manutenzione

Entrambi i lati dell'intera serie sono dotati di ugelli di iniezione dell'olio esterni che possono essere riempiti direttamente con olio senza bisogno di coperchio. Lo speciale design della cinghia in acciaio riduce la formazione di peli e può essere utilizzato in ambienti sterili.

Montaggio, risparmio di tempo e praticità

Può essere fissato dall'alto verso il basso o dal basso verso l'alto senza smontare la striscia di acciaio.
Aggiungere un supporto di riferimento per l'installazione sul lato del corpo. Nella parte inferiore del corpo è presente un foro per il perno di posizionamento.

La forza aumenta e la scorrevolezza migliora

Grazie all'utilizzo di una struttura in alluminio, la resistenza del corpo è notevolmente aumentata. Rispetto al modello RMH5S/6S, il binario in acciaio è incorporato nel corpo in alluminio e poi rettificato, migliorando così la precisione dell'altezza di camminata e la rettilineità a meno di ± 0,02 mm (rispetto al modello RMH10/12).

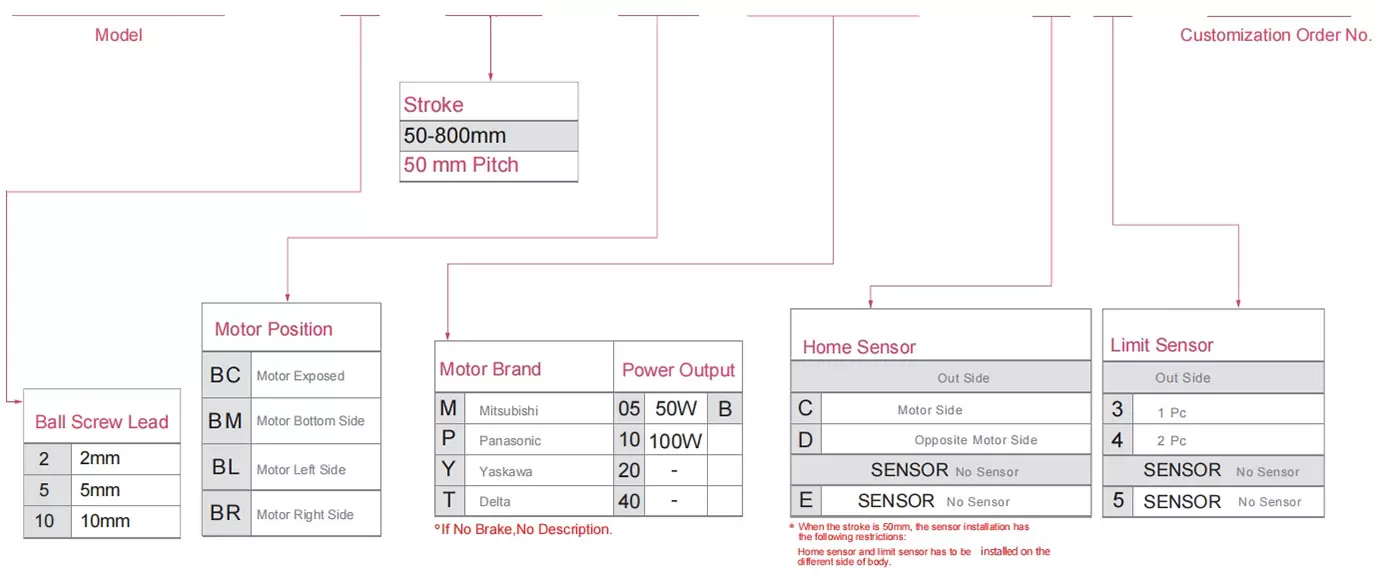

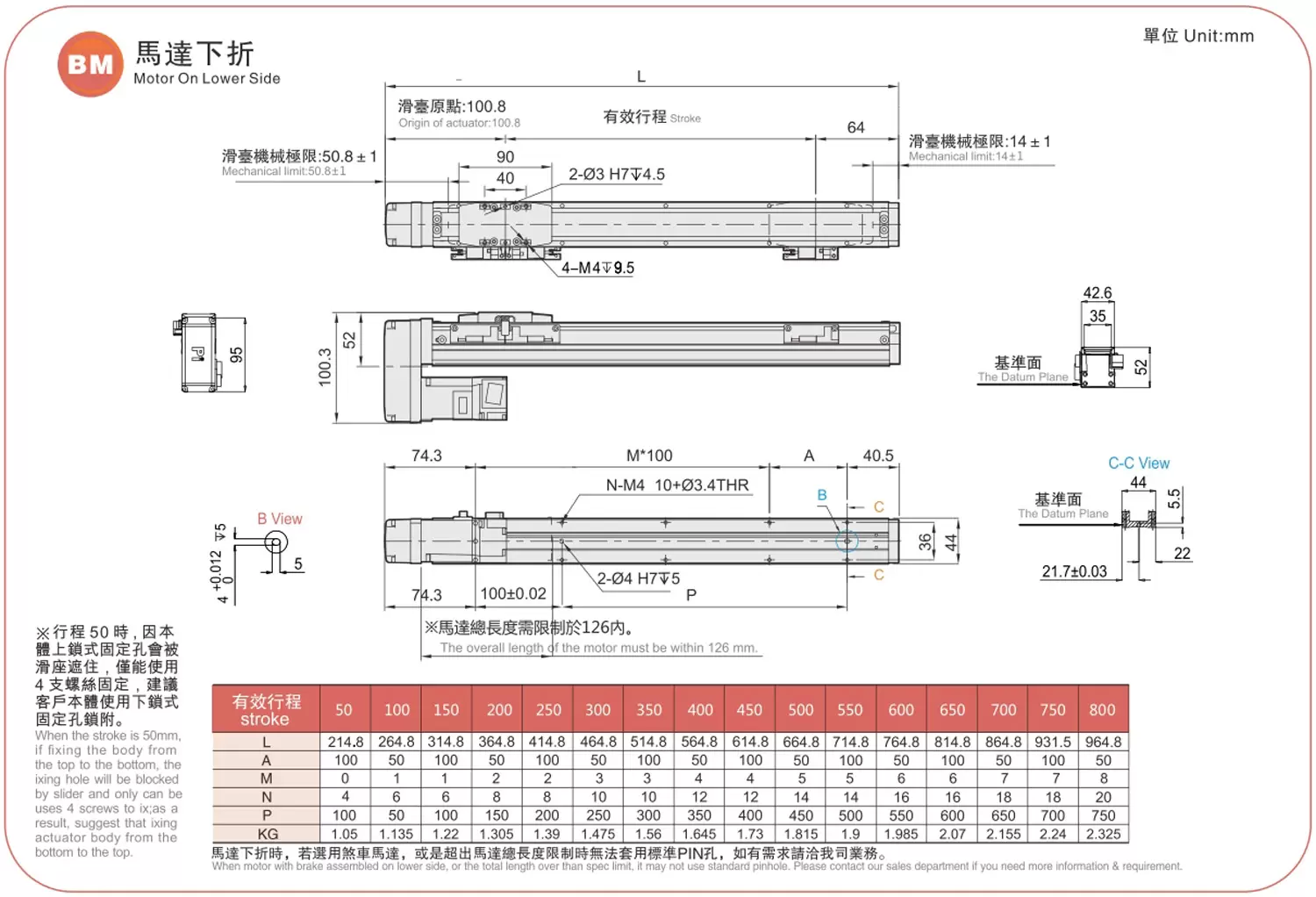

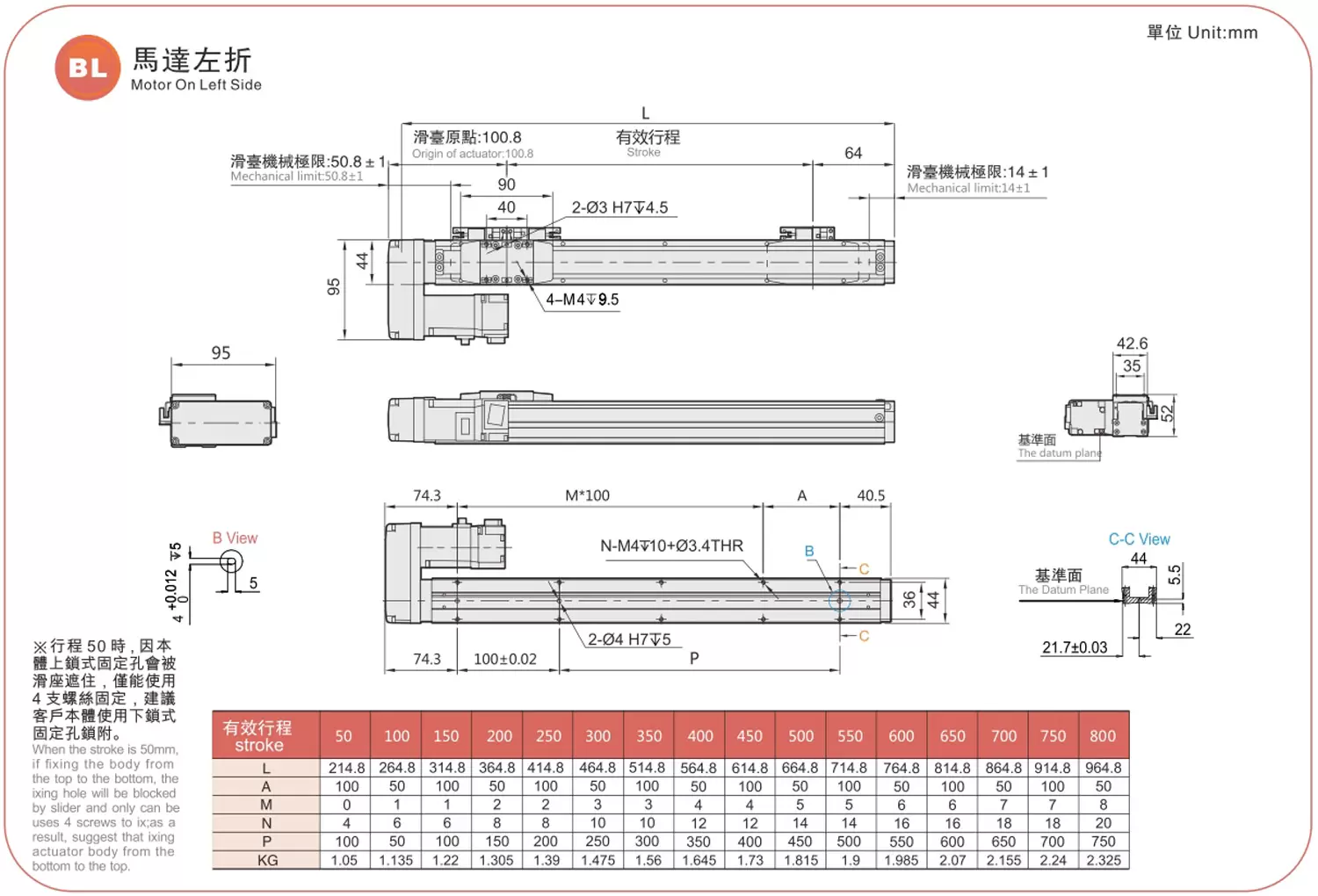

Metodo di ordinazione

GRH4 - L2 -100- a.C.- M05B - C4 - 0001

Specifica

Specifiche	Ripetibilità (mm)		±0,01
	Piombo (mm)		2	5	10
	Velocità massima (mm/s)		100	250	500
	Carico utile massimo	Orizzontale (kg)	25	20	12
		Verticale (kg)	8	5/8	2/3,5
	Spinta nominale (N)		424	141	71
	Passo della corsa (mm)		Passo 50-800 mm/50 mm
Parti	Potenza del servomotore CA (W)		50/100W
	Vite a sfere Ø (mm)		C7Ø10
	Accoppiamento (mm)		7X8
	Sensore domestico	Al di fuori	EE-SX674 (NPN)

Disposizione del sensore

Il valore di accelerazione e decelerazione è impostato su 0,2 secondi.

*Quando la corsa supera i 600 mm, si verificherà un'eccentricità della vite a sfere. In queste circostanze, si consiglia di ridurre la velocità di lavoro.

Sporgenza consentita

(Unità: mm)

Installazione orizzontale		UN	B	C
Piombo2	12 kg	1000	55	80
	18 kg	750	35	50
	25 kg	500	23	32
Piombo5	10 kg	550	53	70
	15 kg	350	32	45
	20 kg	250	22	31
Piombo10	8 kg	305	59	75
	10 kg	240	45	57
	12 kg	195	37	47

(Unità: mm)

Installazione a parete		UN	B	C
Piombo2	12 kg	80	55	1000
	18 kg	50	35	750
	25 kg	32	23	500
Piombo5	10 kg	72	52	550
	15 kg	45	32	345
	20 kg	31	22	250
Piombo10	8 kg	75	59	300
	10 kg	58	45	240
	12 kg	47	37	190

(Unità: mm)

Installazione verticale		UN	C
Piombo2	4 kg	200	200
	8 kg	100	100
	-	-	-
Piombo5	4 kg	150	150
	8 kg	75	75
	-	-	-
Piombo10	2 kg	260	260
	3,5 kg	150	150
	-	-	-

Momento di carico statico

(Unità: Nm)

MIO	79
parlamentare	79
SIG	116

*Il valore di coppia nella tabella indica il baricentro.

*La durata operativa è di 10.000 km se il prodotto viene utilizzato nelle condizioni specificate.

*I dati non sono validi per l'uso inverso con montaggio a soffitto. Contattateci per maggiori dettagli se desiderate utilizzare l'apparecchio inverso con montaggio a soffitto.

Indice delle specifiche dell'attuatore elettrico

Usa dove	Modalità guidata	Specifiche del modello	Potenza del motore (la)	Larghezza (mm)	Ripetibilità (mm)	Specifiche della vite a sfere		Carico utile massimo (kg)		Velocità massima (mm/s) *1
Usa dove	Modalità guidata	Specifiche del modello	Potenza del motore (la)	Larghezza (mm)	Ripetibilità (mm)	Diametro esterno (mm)	Piombo (mm)	Orizzontale	Verticale	Velocità massima (mm/s) *1
Standard	Vite a sfere	GRH 4	50/100W	44	±0,01	10	2	25	8	10
							5	20	5	250
							10	12	3.5	500
		GRH 5	100W	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRH 7	100W	75	±0,01	12	2	35	11	100
							5	35	11	100
							10	17	6	500
							20	11	3	1000
		GRH 8	200/400W	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRH 12	400W	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRH 15	750W	150	±0,01	20	5	120	50	2563
							10	120	40	1281
							20	83	25	640
							40	43	12	320

*La velocità massima si basa sul numero massimo di giri al minuto del servomotore (3000).

Attuatore a vite a sfere a corsa lunga

Usa dove	Modalità guidata	Specifiche del modello	Potenza del motore (la)	Larghezza (mm)	Ripetibilità (mm)	Specifiche della vite a sfere		Carico utile massimo (kg)		Velocità massima (mm/s) *1
Usa dove	Modalità guidata	Specifiche del modello	Potenza del motore (la)	Larghezza (mm)	Ripetibilità (mm)	Diametro esterno (mm)	Piombo (mm)	Orizzontale	Verticale	Velocità massima (mm/s) *1
Standard	Vite a sfere	GRH 5M	100W	54	±0,01	12	2	30	10	100
		GRH 8M	200/400W	82	±0,01	16	5	50	15	250
		GRH 12M	400W	120	±0,01	16	5	110	33	1600
