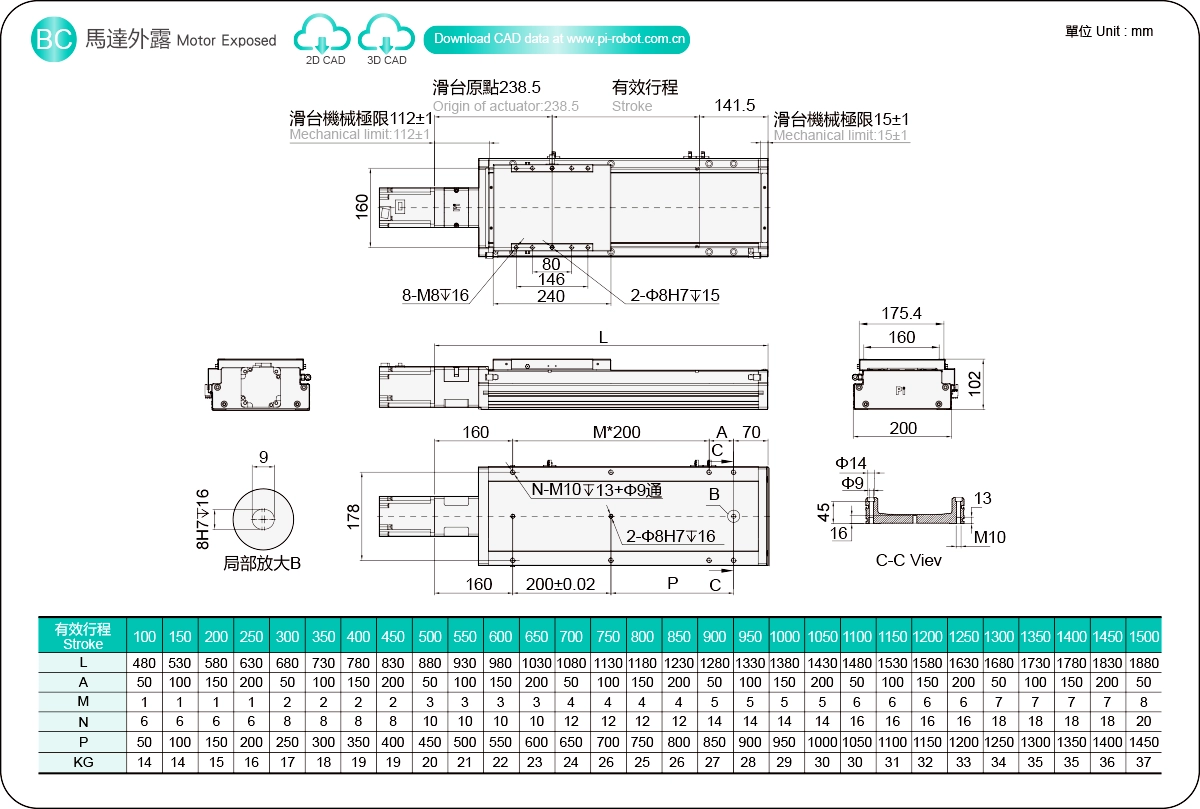

Posizione attuale：Casa > Prodotto > Attuatore per camera bianca > Serie GSD > GSD20 > Motore esposto

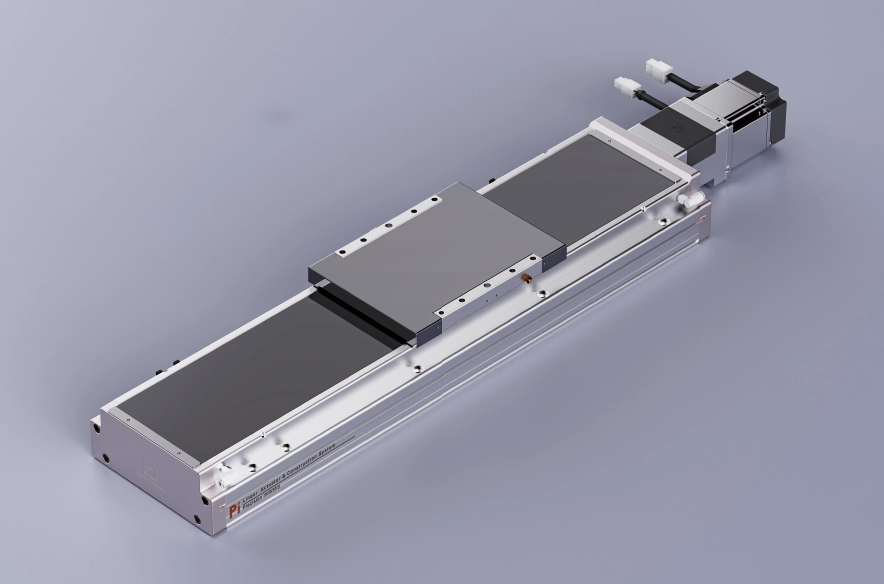

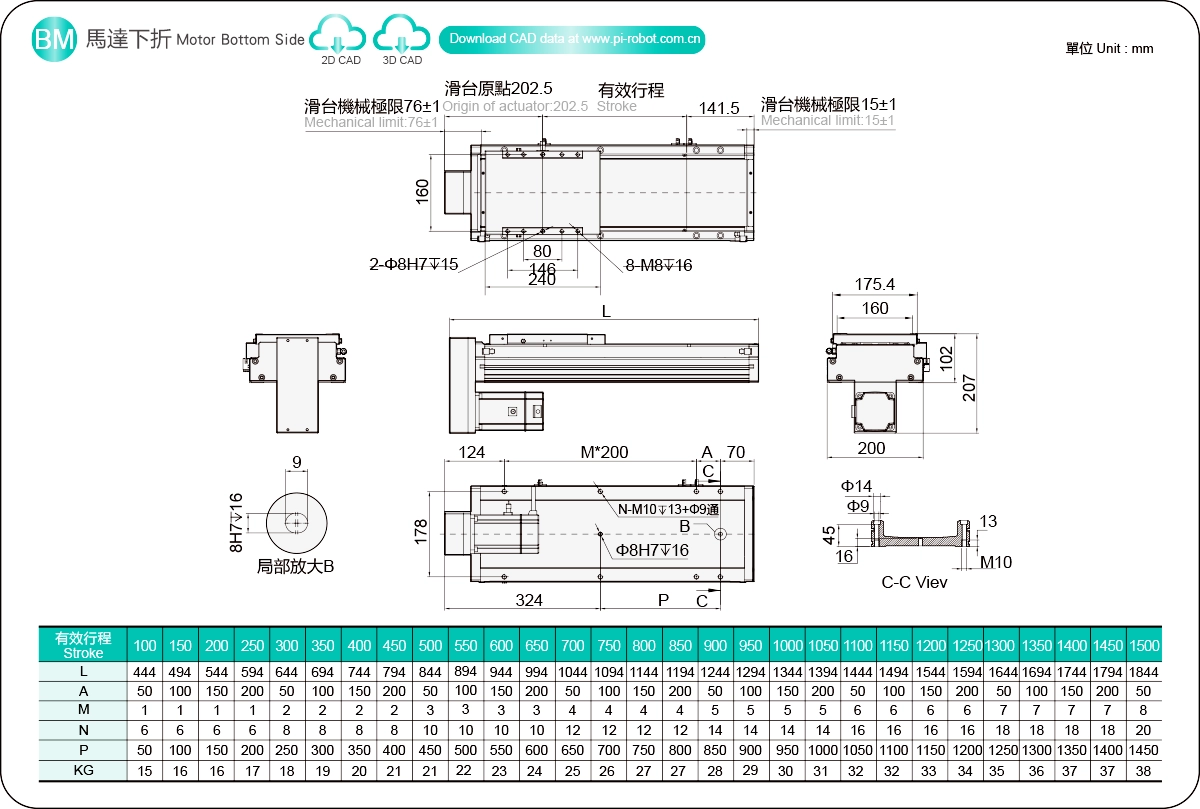

Leggero e di lunga durata

Larghezza del corpo: 200-102 mm

Ripetibilità: ±0,005/0,01 mm

Carico orizzontale: 150 kg

Carico verticale: 55 kg

Velocità massima: 2000 mm/s

Corsa: 100-1500 mm

Impostare l'accelerazione e la decelerazione del motore a 0,2 secondi.

Le specifiche standard non sono applicabili all'utilizzo di gru a ribaltamento. Per qualsiasi esigenza particolare, vi preghiamo di contattarci telefonicamente o di lasciare un messaggio online.

Tempi di consegna: 7-10 giorni

PDF

Scarica 3D

Cadenas3 Ddownload

Design a quattro colonne di sfere: maggiore precisione.

Senza spazi vuoti, può muoversi in modo leggero e agevole nella "scanalatura ad arco circolare", che consente di mantenere un'elevata precisione per lungo tempo.
Il cursore interno può raggiungere lo stesso carico nominale in tutte e quattro le direzioni e può essere utilizzato in qualsiasi direzione.
Elevata rigidità, alta precisione, basso attrito, elevata capacità di carico per movimenti ad alta velocità, lunga durata.

Struttura più compatta

Rispetto ai prodotti tradizionali, le dimensioni del prodotto sono state ridotte. È facile da assemblare nelle apparecchiature e contribuisce anche alla miniaturizzazione delle apparecchiature stesse.

Lungo viaggio

Una tavola scorrevole a quattro colonne con viti a ricircolo di sfere, con una corsa fino a 3000 mm e una velocità massima di 2200 mm/s,

Può essere installato verticalmente

Tutte le serie possono essere installate verticalmente.

Manutenzione semplice - costi estremamente bassi

L'intera serie può essere lubrificata esternamente senza rimuovere il coperchio. È dotata di un sistema di autolubrificazione dell'olio con una speciale struttura a cinghia in acciaio.

Stili completi: numerosi vantaggi

Grazie alla protezione con cinghie in acciaio, impedisce la caduta diretta di oggetti estranei sul piano di scorrimento, riducendo la formazione di polvere; può essere utilizzato in ambienti a camera bianca ed è compatibile con motori di diversi produttori e con diverse modalità di installazione.

Metodo di ordinazione

GSD20 - L5-100-BC-M75B - C4 -0001

Specifiche

Specifiche	Ripetibilità (mm)		±0,005/0,01
	Passo della vite a ricircolo di sfere (mm)		5	10	25	40
	Velocità massima (mm/s) ※1		250	500	1250	2000
	Carico utile massimo	Orizzontale (kg)	150	140	95	43
		Verticale (kg)	55	45	20	12
	Spinta nominale (N)		2563	1281	512	320
	Passo della corsa (mm) ※2		Passo 100-1500 mm/50 mm
Parti	Potenza del servomotore CA (W)		750
	Vite a ricircolo di sfere Ø (mm)		C7Ø25			C7Ø20
	Guida lineare ad alta rigidità (mm)		Attuatore a vite a ricircolo di sfere
	Giunto (mm)		17X19			12X19
	Sensore domestico	Al di fuori	EE-SX672 (NPN)
		integrato	EE-SX674 (NPN)

Schema del sensore

※1 Il valore di accelerazione e decelerazione è impostato a 0,2 secondi.

※2 Quando la corsa supera i 600 mm, si verifica l'eccentricità della vite a ricircolo di sfere. In queste circostanze, si consiglia di ridurre la velocità di lavoro. Per ulteriori dettagli, consultare la pagina P85.

Sporgenza consentita

(Unità: mm)

Installazione orizzontale		UN	B	C
Lead5	100 kg	400	170	350
	120 kg	300	132	280
	150 kg	200	80	230
Lead10	95 kg	350	125	260
	120 kg	300	100	200
	140 kg	250	80	160
Lead25	60 kg	250	90	175
	80 kg	180	72	130
	95 kg	150	50	100
Lead40	18 kg	250	250	455
	30 kg	200	120	250
	43 kg	150	90	163

(Unità: mm)

Installazione a parete		UN	B	C
Lead5	100 kg	260	110	250
	120 kg	190	90	200
	150 kg	160	80	130
Lead10	90 kg	250	100	300
	115 kg	180	85	200
	140 kg	150	70	150
Lead25	60 kg	230	100	200
	70 kg	210	80	150
	90 kg	170	60	100
Lead40	15 kg	430	190	300
	24 kg	250	120	200
	40 kg	170	60	100

(Unità: mm)

Installazione verticale		UN	C
Lead5	30 kg	420	420
	40 kg	310	310
	55 kg	230	230
Lead10	25 kg	450	450
	35 kg	320	320
	45 kg	230	230
Lead20	15 kg	520	520
	20 kg	360	360
	-	-	-
Lead40	7 kg	550	550
	12 kg	320	320
	-	-	-

Momento di carico statico

(Unità: Nm)

MIO	1770
MP	1770
SIG	4819

*Il valore della coppia nel grafico indica il centro di gravità.

*La durata operativa è di 10.000 km se il prodotto viene utilizzato nelle condizioni specificate.

*I dati forniti non si riferiscono all'utilizzo con montaggio a soffitto invertito. Contattateci per maggiori dettagli se desiderate utilizzare il dispositivo con montaggio a soffitto invertito.

Indice delle specifiche dell'attuatore elettrico

Utilizzare dove	Modalità guidata	Specifiche del modello	Uscita motore (w)	Larghezza (mm)	Altezza del corpo (mm)	Ripetibilità (mm)	Specifiche della vite a ricircolo di sfere		Carico utile massimo (kg)		Velocità massima (mm/s) *1
							Diametro esterno (mm)	Piombo (mm)	Orizzontale	Verticale
							Diametro esterno (mm)	Piombo (mm)	Orizzontale	Verticale
Standard	Vite a ricircolo di sfere	GSD6	100W	60	50	±0,005/0,01	12	5	30	15	250
								5	30	15	250
								10	18	7	500
								10	18	7	500
								20	12	3	1000
								20	12	3	1000
		GSD8	400W	80	68	±0,005/0,01	16	5	50	20	250
								5	50	20	250
								10	35	10	500
								10	35	10	500
								20	20	5	1000
								20	20	5	1000
		GSD10	400W	100	70	±0,005/0,01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSD14	400W	135	80	±0,005/0,01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSD17	750W	168	88	±0,005/0,01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSD20	750W	200	102	±0,005/0,01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000
