Leggero e di lunga durata

Asse X (RMH22)

Ripetibilità: ±0,01 (mm)

Passo della vite a ricircolo di sfere: 25 (mm)

Velocità massima: 1250 (mm/s)

Corsa: 100-1550 (mm) Passo 50 mm

Potenza del servomotore CA: 400 (W)

Asse Y (RMH17)

Ripetibilità: ±0,01 (mm)

Passo della vite a ricircolo di sfere: 20 (mm)

Velocità massima: 1000 (mm/s)

Corsa: 200-1050 (mm) Passo 50 mm

Potenza del servomotore CA: 400 (W)

Asse Z (RMH14)

Ripetibilità: ±0,01 (mm)

Passo della vite a ricircolo di sfere: 10 (mm)

Velocità massima: 500 (mm/s)

Corsa: 50-550 (mm) Passo 50 mm

Potenza del servomotore CA: 400 (W)

Carico massimo sull'asse Z: 22 kg

PDF

Scarica 3D

Cadenas3 Ddownload

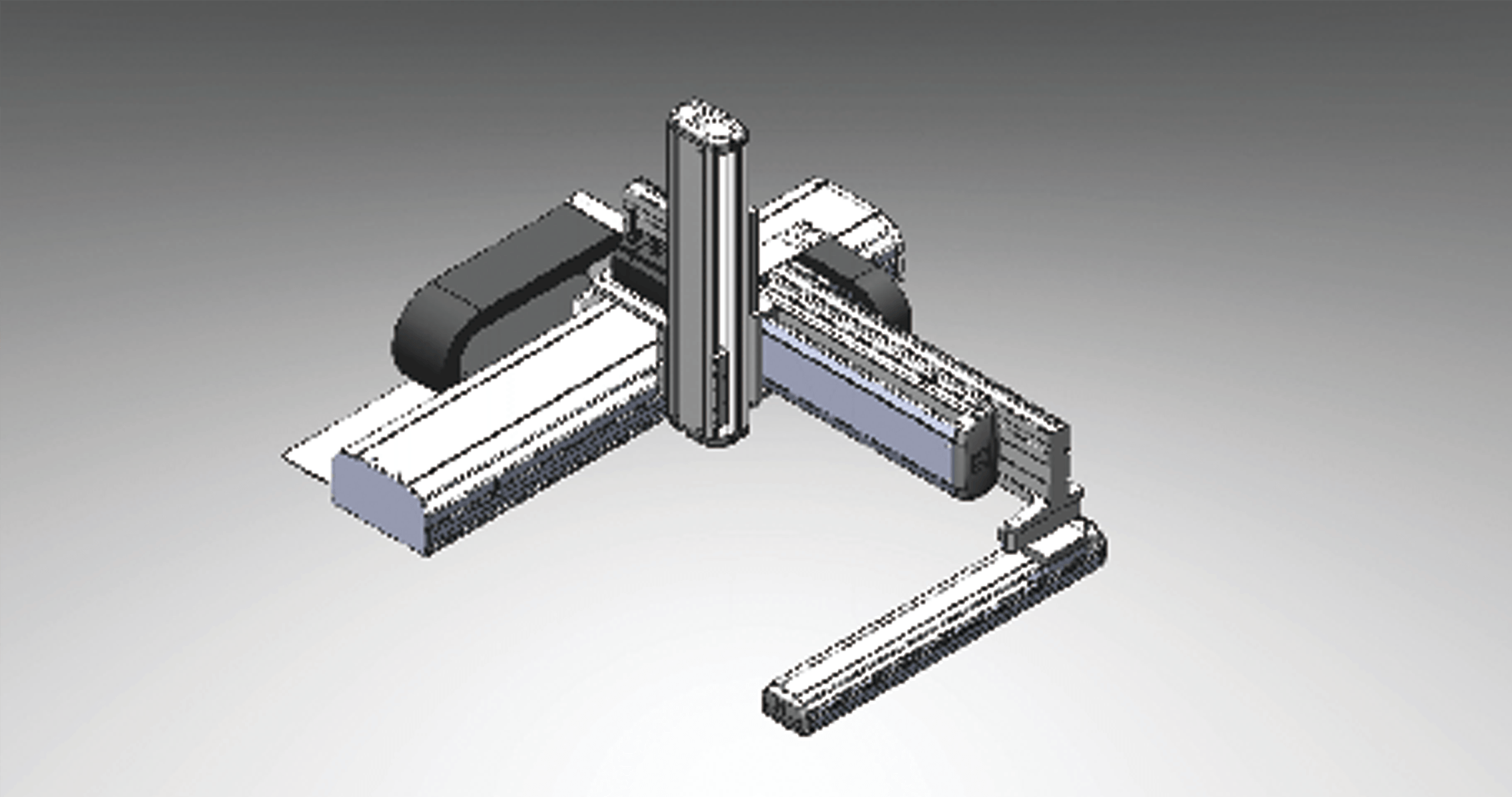

Spiegazione della combinazione multiasse

Attraverso molteplici combinazioni di tavole scorrevoli a singolo asse, abbiamo sviluppato operazioni manuali multiasse a 2 e 3 assi
(1) Rispetto ai robot verticali multisezione, il prezzo basso
(2) Un design meccanico intelligente consente di ottenere robot ortogonali ad alta rigidità, che possono ridurre vibrazioni e deformazioni
(3) Varie combinazioni possibili di tavole scorrevoli a singolo asse

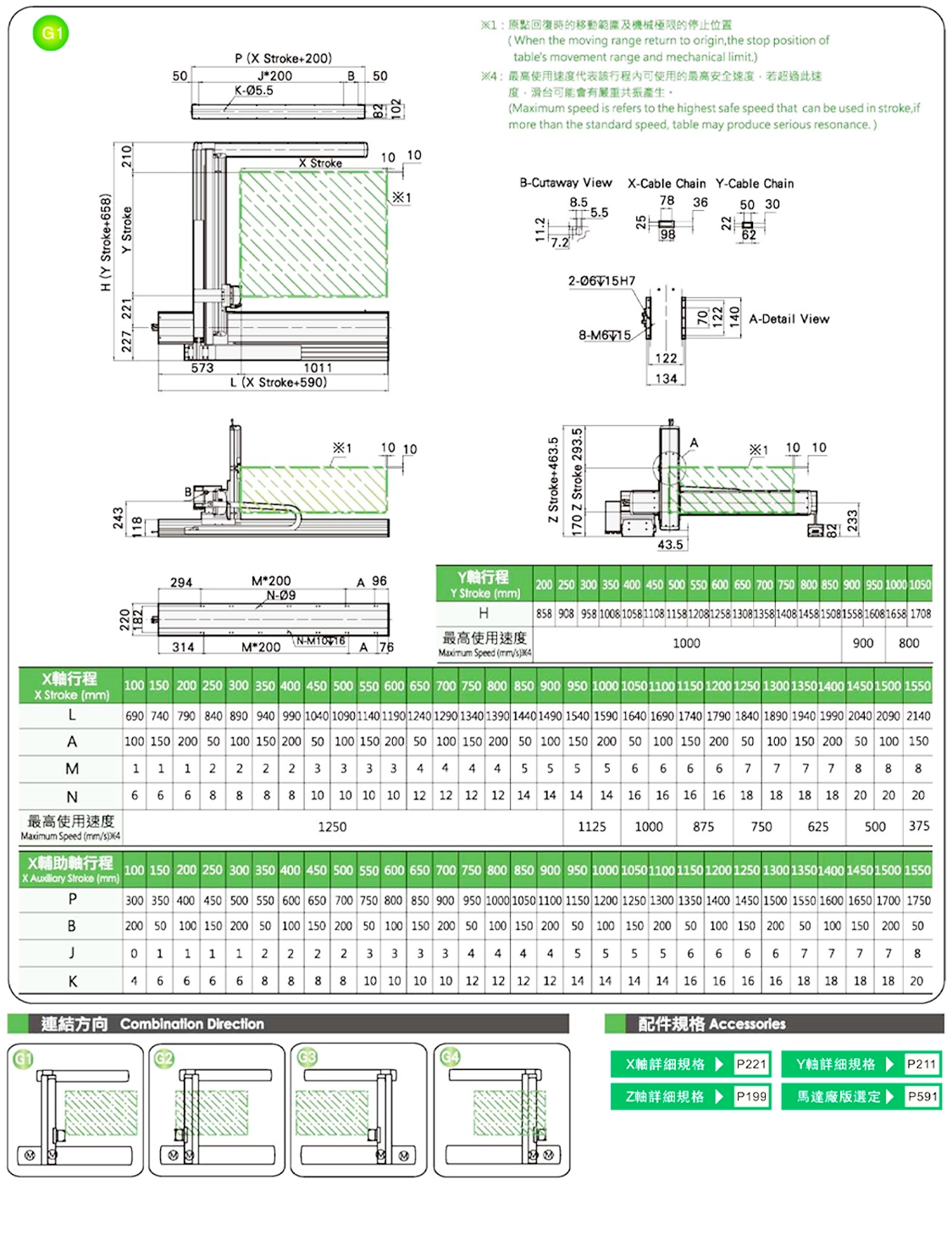

Direzione di connessione

Metodo di ordinazione

XYMH876-G 1-650 -400 - 200- M - C - 001

Specifiche di carico

Articolo	asse X	asse Y
Tipo di modello	GRH5	GRH4
Ripetibilità (mm)	±0,01	±0,01
Passo della vite a ricircolo di sfere (mm)	20	2
Velocità massima (mm/s) ※1	1000	100
Corsa 50 mm Passo (mm)	100-1050	50-650
Potenza in uscita del servomotore CA (W)	400	200
Ambiente	0~40°C, umidità relativa inferiore all'85%

※2 La velocità massima si basa sul servomotore CA a 3000 giri/min.

Carico utile massimo

Corsa sull'asse Y (mm)	50	150	250	350	450	550	650
Carico utile Y (kg)	24	20	17	15	13	11	9

*Solo per installazione orizzontale

Indice delle specifiche dell'attuatore elettrico

Utilizzare dove	Modalità guidata	Specifiche	Combinazione	Numeri degli assi	Velocità massima (mm/s)			Corsa (mm)
Utilizzare dove	Modalità guidata	Specifiche	Combinazione	Numeri degli assi	Asse X	Asse Y	Asse Z	Asse X	Asse Y	Asse Z
Standard	Vite a ricircolo di sfere	XYMH440-A	UN	2 assi	1000	1000	-	100~1050	50~550	-
		XYMH650-A			1000	1000	-	100~1050	50~650	-
		XYMH760-A			1000	1000	-	100~1250	50~650	-
		XYMH870-A			1250	1000	-	100~1550	50~750	-
		XYMG442-A		3 assi	800	800	500	100~1050	50~450	50~250
		XYMH653-A			1000	1000	500	100~1050	50~650	50~350
		XYMH764-A			1000	1000	500	100~1250	50~650	50~350
		XYMH876-A			1250	1000	500	100~1550	50~750	50~550
		XYMH760-G	G	2 assi	1000	1000	-	100~1250	200~850	-
		XYMH870-G		2 assi	1250	1000	-	100~1550	200~1050	-
		XYMH764-G		3 assi	1000	1000	500	100~1250	200~850	50~350
		XYMH876-G		3 assi	1250	1000	500	100~1550	200~1050	50~550
		XYMH650-P	P	2 assi	1000	-	500	100~1050	-	50~550
		XYMH760-P			1000	-	500	100~1250	-	50~650
		XYMH880-P			1250	-	250	100~1250	-	50~950
		XYMH764-P		3 assi	1000	500	500	100~1250	50-350	50~650
		XYMH886-P		3 assi	1250	500	250	100~1550	50~650	50~950
		XYMH530-F	F	2 assi	1000	-	500	100~1050	-	50~350
		XYMH640-F			1000	-	500	100~1050	-	50~350
		XYMH760-F			1000	-	500	100~1250	-	50~550

XYMH876-G1
