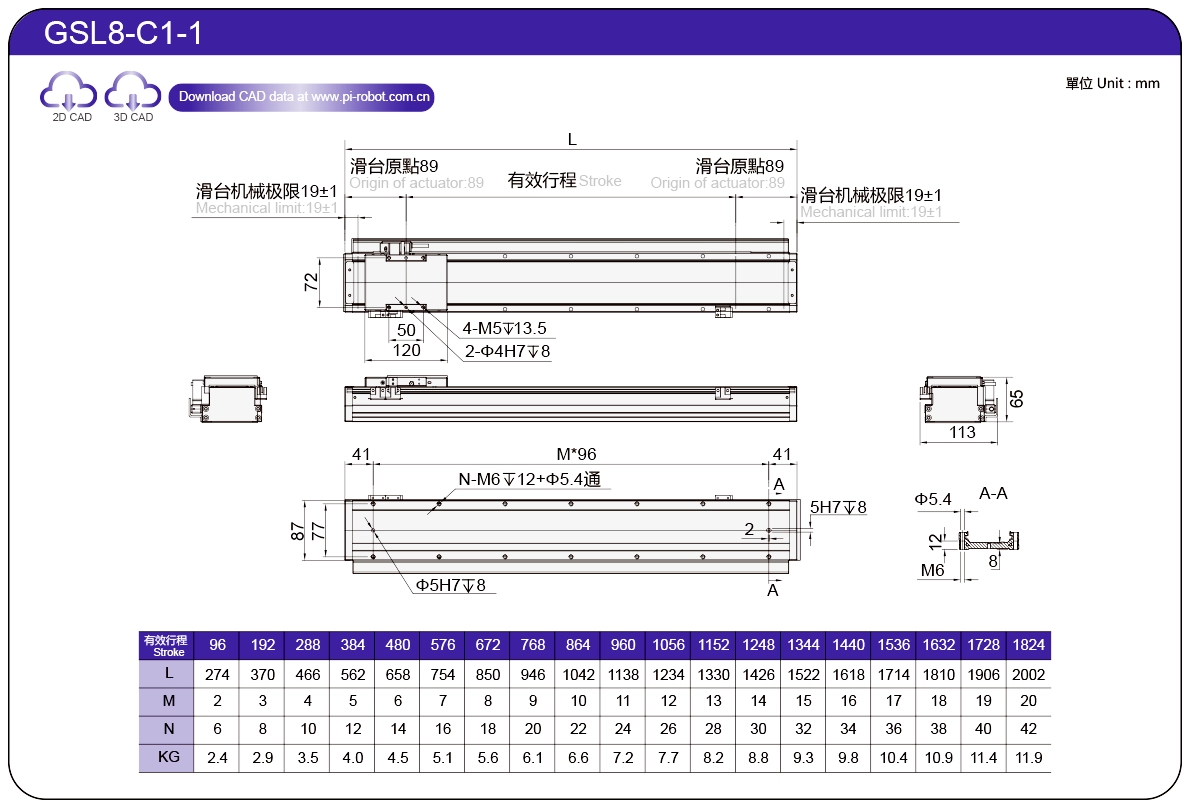

Posizione attuale：Casa > Prodotto > Attuatore per motori lineari > Serie GSL > GSL8 > C1-1

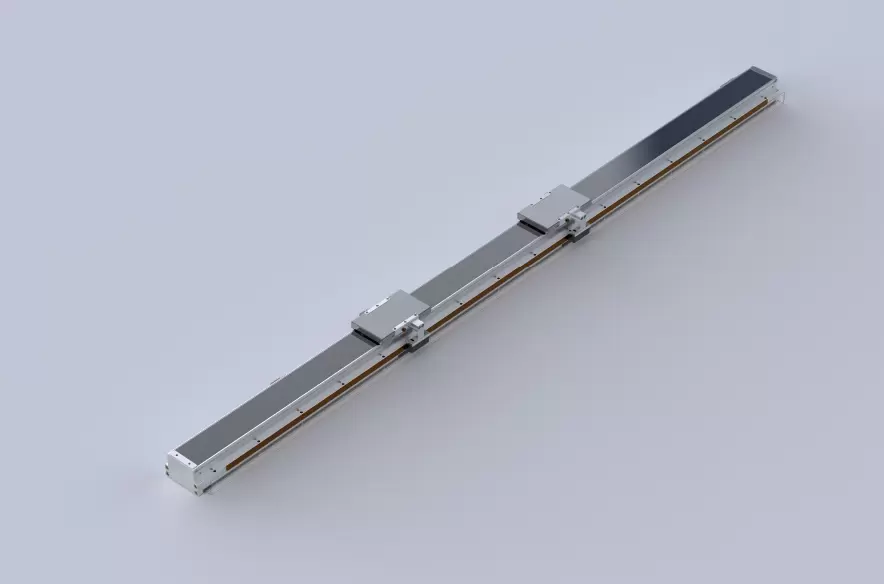

Leggero e di lunga durata

Precisione di ripetibilità: ±0,003 mm

Forza massima: 176 N

Forza continua: 80 N

Peso massimo movimentabile continuo: 20 kg

Corsa standard:

1-Movitore singolo: 96-1824/96 mm

Corsa standard:

2-Dual Mover: 48-1680/96 mm

Velocità massima: 2500 mm/s

PDF

Scarica 3D

Cadenas3 Ddownload

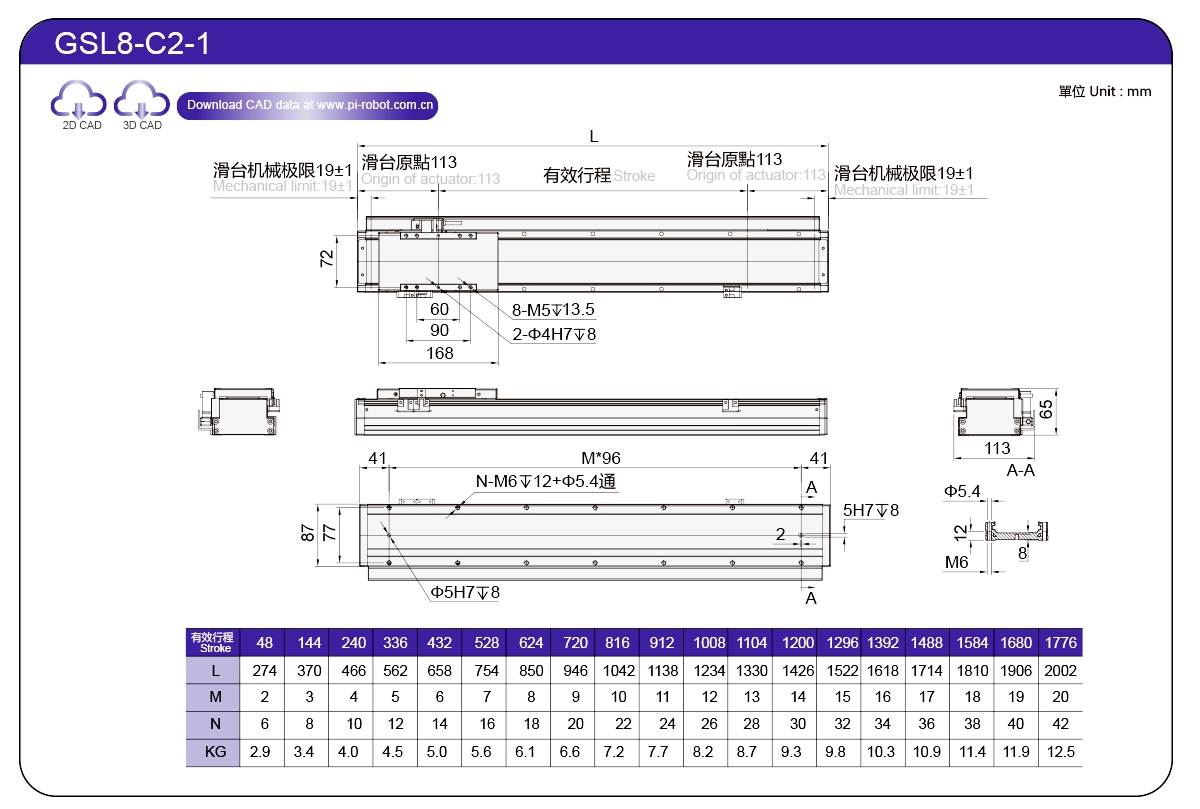

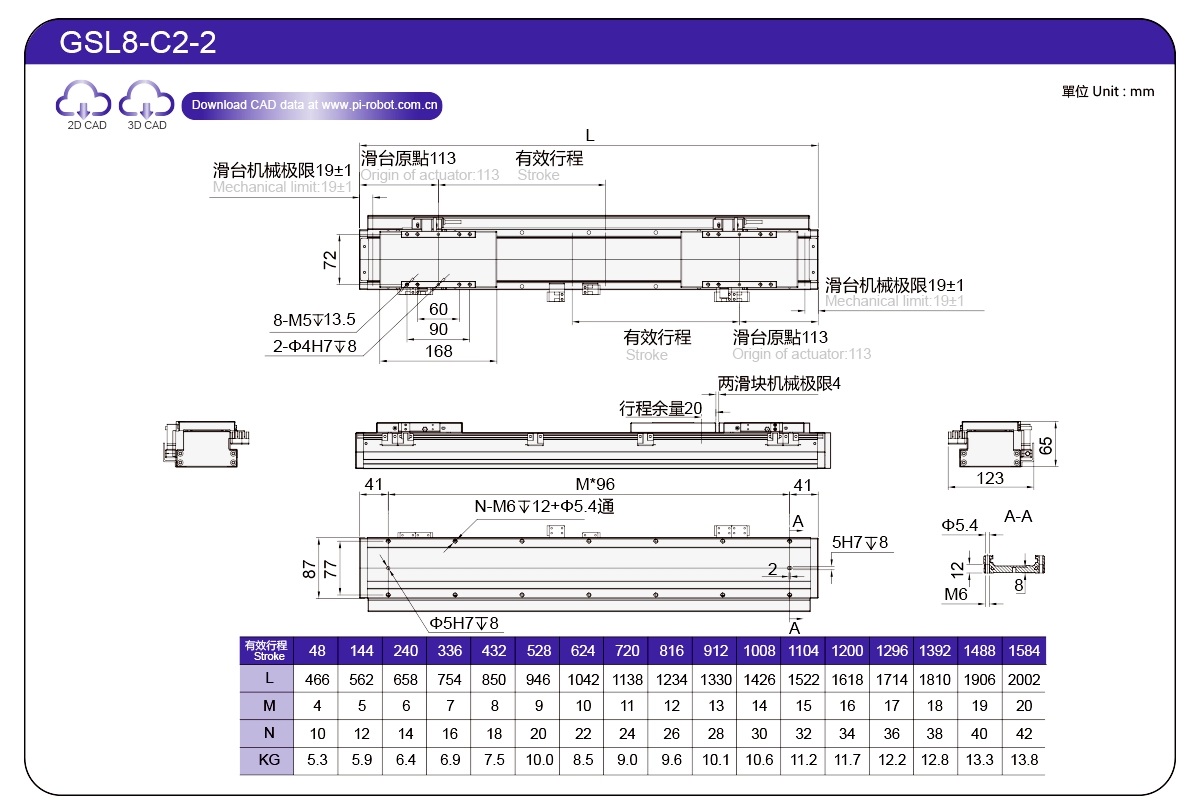

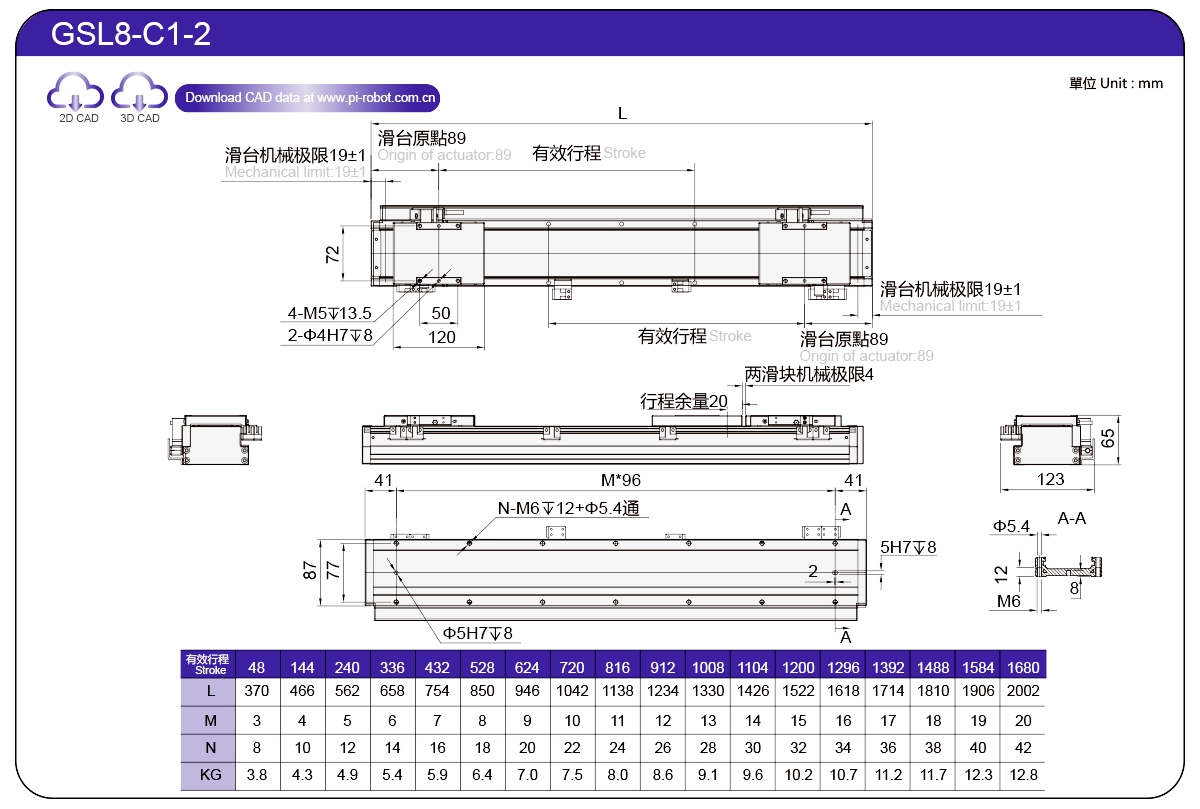

Schema strutturale

L'unico design brevettato dell'ugello del carburante del settore, con un singolo ugello sul sedile scorrevole per l'iniezione dell'olio, consente l'iniezione dell'olio e la manutenzione simultanea sia della guida scorrevole che del cursore, rendendo la manutenzione più comoda e rapida.

Lungo viaggio con specifiche complete e posizionamento conveniente

Tavola scorrevole a quattro colonne con motore lineare a sfere integrato, con corsa fino a 3744 mm, e la corsa può essere aumentata in base alle esigenze del cliente.

Struttura di scorrimento a sfere integrata

Dopo aver incorporato la guida scorrevole nel profilo estruso in alluminio, le piste parallele e di uguale precisione su entrambi i lati vengono rettificate mediante un'apposita apparecchiatura, ottenendo così una precisione superiore rispetto al fissaggio di due guide lineari standard con il profilo estruso in alluminio.

Diversi driver opzionali

Metodo di ordinazione

GSL8 - C1 -S - 96 - M - 10 -P -C 4 - 1- 3- 0001

Specifiche

Elenco	Specifiche del cerchio del filo	P35-C1	P35-C2
Specifiche	Ripetibilità (mm)	±0,003
	Carico utile massimo (kg)	10	20
	Velocità massima (mm/s)	2500
	Spinta continua (N)	40	80
	Spinta massima (N)	88	176
	Corrente continua (Ampere)	3.3	3.3
	Corrente di picco (Arms)	10.5	10.5
	Costante di forza (N/braccia)	12.1	24.2
	Induttanza (mH)	9.4	18.7
	Resistenza (ohm)	1.7	3.4
	Distanza tra i poli magnetici (mm)	24

Schema del sensore

※1 Il valore di accelerazione e decelerazione è impostato a 0,2 secondi.

※2 Quando la corsa supera i 600 mm, si verifica l'eccentricità della vite a ricircolo di sfere. In queste circostanze, si consiglia di ridurre la velocità di lavoro. Per ulteriori dettagli, consultare la pagina 85.

La durata operativa è di 10.000 km se il prodotto viene utilizzato nelle condizioni specificate.

Le informazioni sui dati non sono destinate all'uso con montaggio a soffitto invertito. Contattaci per maggiori dettagli se desideri utilizzare il montaggio a soffitto invertito.

Sporgenza consentita

(Unità: mm)

Installazione orizzontale		Carico	UN	B	C
Carico	P35-C1	2 kg	320	300	300
		4 kg	160	140	140
		6 kg	110	80	80
		8 kg	90	60	60
		10 kg	70	50	50
	P35-C2	4 kg	350	300	300
		8 kg	170	150	150
		12 kg	110	90	90
		16 kg	90	60	60
		20 kg	70	50	50

(Unità: mm)

Installazione a parete		Carico	UN	B	C
Carico	P35-C1	2 kg	300	300	320
		4 kg	140	140	160
		6 kg	90	80	110
		8 kg	60	60	90
		10 kg	50	50	70
	P35-C2	4 kg	300	300	350
		8 kg	150	150	170
		12 kg	90	90	110
		16 kg	60	60	90
		20 kg	50	50	70

Momento di carico statico

(Unità: Nm)

Direzione	P35-C1	P35-C2
MIO	106	277
MP	106	277
SIG	160	260

La relazione tra velocità e accelerazione

P35-C1

Velocità (m/s) Accelerazione (G) Carico (kg)	1 m/s	1,5 m/s	2 m/s	2,5 m/s	3 m/s	3,5 m/s
2	2.1	2.1	2.1	2	2	1.8
4	1.4	1.3	1.3	1.3	1.2	1.1
6	1	1	0,9	0,8	0,8	0,7
8	0,7	0,7	0,7	0,6	0,6	0,6
10	0,6	0,6	0,5	0,5	0,5	0,4

P35-C2

Velocità (m/s) Accelerazione (G) Carico (kg)	1 m/s	1,5 m/s	2 m/s	2,5 m/s	3 m/s	3,5 m/s
4	2.6	2.6	2.6	2.6	2.5	2.5
8	1.4	1.4	1.4	1.4	1.4	1.3
12	1	1	1	1	1	0,9
16	0,7	0,7	0,7	0,7	0,7	0,6
20	0,6	0,6	0,6	0,6	0,6	0,5

Indice delle specifiche dell'attuatore elettrico

Utilizzare dove	Modalità guidata	Specifiche del modello	Specifiche del motore	La larghezza del corpo (mm)	L'altezza del corpo (mm)	Ripetibilità (mm)	Spinta continua (N)	Spinta massima (N)	lrms(A)	Carico utile massimo (kg)	Velocità massima (mm/s) *1
Standard	Robot con motore lineare	GSL7	P27-C1	75	65	±0,003	26	57	3.3	6	2500
		GSL7	P27-C2	75	65	±0,003	52	114	3.3	10
		GSL8	P35-C1	87	65	±0,003	40	88	3.3	10
		GSL8	P35-C2	87	65	±0,003	80	176	3.3	20
		GSL14	P44-C1	134	70	±0,003	48	105	3.3	11
		GSL14	P44-C3	134	70	±0,003	144	315	3.3	25
		GSL16	P64-C1	154	70	±0,003	88	193	3.3	20
		GSL16	P64-C3	154	70	±0,003	264	580	3.3	50
		GSL18	P88-C1	178	76	±0,003	136	299	3.3	23
		GSL18	P88-C3	178	76	±0,003	408	897	3.3	70
