Leggero e di lunga durata

Ripetibilità: ±0,01 mm

Carico orizzontale: 110 kg

Carico verticale: 33 kg

Velocità massima: 1280 mm/s

Corsa del pistone: 800-2200 mm

Impostare l'accelerazione e la decelerazione del motore a 0,2 secondi.

Le specifiche standard non sono applicabili all'utilizzo di gru a ribaltamento. Per qualsiasi esigenza particolare, vi preghiamo di contattarci telefonicamente o di lasciare un messaggio online.

Tempi di consegna: 7-10 giorni

PDF

Scarica 3D

Cadenas3 Ddownload

Diverse tipologie di sedili scorrevoli

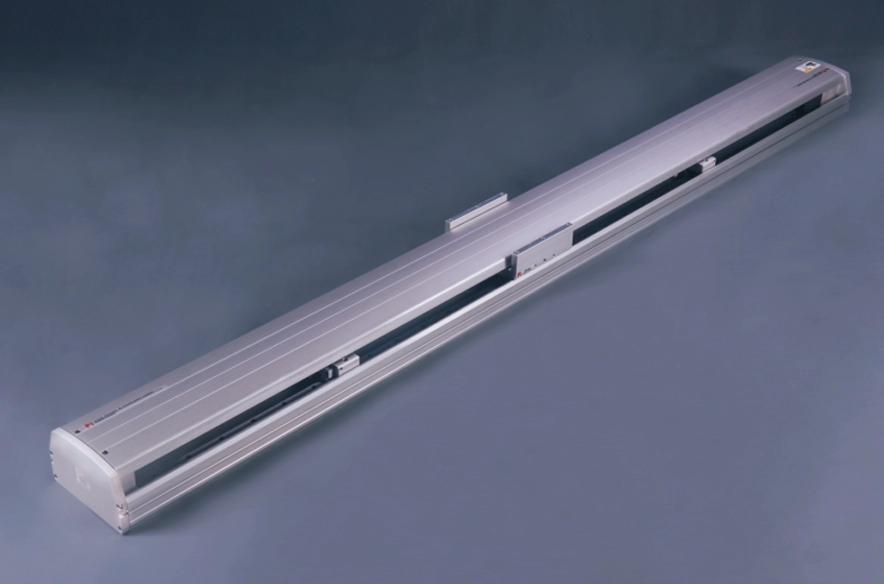

Il corpo e la slitta sono realizzati in un unico pezzo, il che migliora il problema della scarsa rigidità e riduce la larghezza, rendendo più piccolo lo spazio di installazione dell'apparecchiatura. L'esclusivo design brevettato dell'ugello del carburante, che utilizza un singolo ugello sulla slitta per iniettare l'olio, consente di iniettare l'olio e di effettuare contemporaneamente la manutenzione del dado e di più set di slitte, rendendo la manutenzione più comoda e rapida. La direzione di installazione dell'ugello del carburante può essere selezionata in base alle esigenze del cliente.

Corpo ad alta rigidità/copertura superiore ad alta rigidità

Corpo ad alta rigidità: sfrutta la struttura integrata in alluminio estruso per ottenere il miglior rapporto rigidità/peso attraverso l'analisi degli elementi. Coperchio superiore anti-attorcigliamento: grazie a uno speciale design anti-attorcigliamento, il coperchio superiore non si attorciglia né si deforma facilmente durante l'utilizzo prolungato.

Marca del motore

Compatibile con servomotori di diverse marche. Offre la possibilità di scegliere tra diverse posizioni di installazione del motore, rendendo la progettazione della macchina più flessibile.

Marca del motore

Compatibile con servomotori di diverse marche. Offre la possibilità di scegliere tra diverse posizioni di installazione del motore, rendendo la progettazione della macchina più flessibile.

Cavo a vite, nessun posto disponibile per la selezione

Le specifiche e le marche delle viti più adatte possono essere selezionate in base a diverse esigenze di precisione e velocità.

Metodo di ordinazione

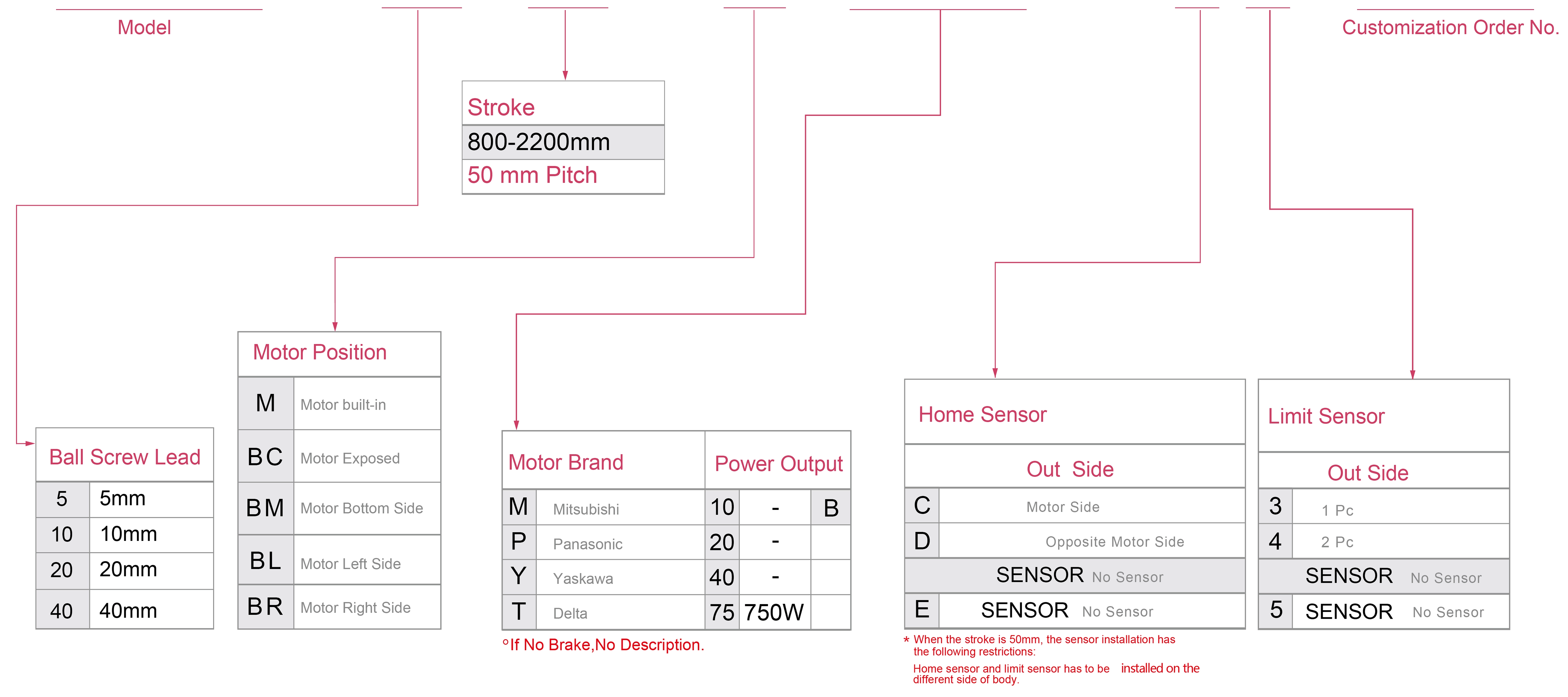

RMH17S - L5-800- M -M40B - C4 -0001

Specifiche

Specifiche	Ripetibilità (mm)		±0,01
	Passo della vite a ricircolo di sfere (mm)		5	10	20	32
	Velocità massima (mm/s)		200	400	800	1280
	Carico utile massimo	Orizzontale (kg)	110	90	40	30
		Verticale (kg)	33	22	10	8
	Spinta nominale (N)		1388	694	347	218
	Passo della corsa (mm)		Passo 800-2200 mm/50 mm
Parti	Potenza del servomotore CA (W)		400W
	Vite a ricircolo di sfere Ø (mm)		C7Ø16
	Guida lineare ad alta rigidità (mm)		L15 x A12,5
	Giunto (mm)		14X10
	Sensore domestico	Al di fuori	EE-SX672 (NPN)

Schema del sensore

Il valore di accelerazione e decelerazione è impostato a 0,2 secondi.

*Quando la corsa supera i 750 mm, si verifica l'eccentricità della vite a ricircolo di sfere. In queste circostanze, si consiglia di ridurre la velocità di lavoro. Per ulteriori dettagli, consultare la pagina P85.

Sporgenza consentita

(Unità: mm)

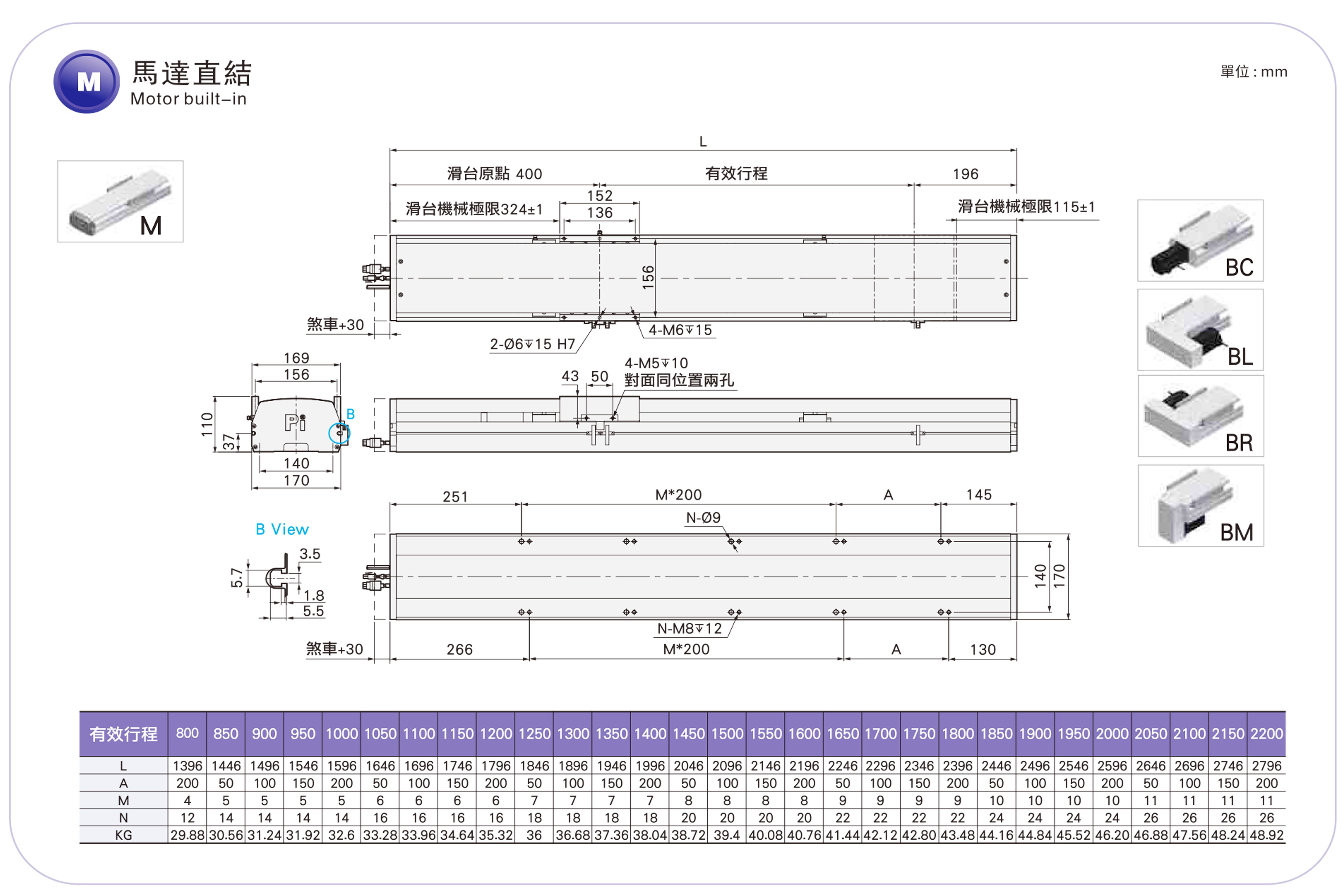

Installazione orizzontale		UN	B	C
Lead5	70 kg	2092	162	208
	90 kg	1555	117	149
	110 kg	1210	88	113
Lead10	60 kg	1107	172	208
	75 kg	848	130	156
	90 kg	680	101	122
Lead20	20 kg	1498	491	520
	30 kg	973	313	334
	40 kg	712	225	238
Lead32	10 kg	1311	692	625
	20 kg	633	326	295
	30 kg	405	203	187

(Unità: mm)

Installazione a parete		UN	B	C
Lead5	75 kg	190	148	1911
	95 kg	140	108	1450
	110 kg	113	88	1210
Lead10	65 kg	188	156	1008
	80 kg	144	119	788
	90 kg	122	101	680
Lead20	25 kg	408	382	1180
	35 kg	280	262	825
	40 kg	238	225	712
Lead32	15 kg	408	449	860
	25 kg	230	252	495
	30 kg	187	203	405

(Unità: mm)

Installazione verticale		UN	C
Lead5	15 kg	940	940
	22 kg	640	640
	33 kg	427	427
Lead10	10 kg	1248	1248
	14 kg	894	894
	22 kg	569	569
Lead20	7 kg	1417	1417
	10 kg	993	993
	-	-	-
Lead32	5 kg	1255	1255
	8 kg	785	785
	-	-	-

Momento di carico statico

(Unità: Nm)

MIO	605
MP	448
SIG	448

*Il valore della coppia nel grafico indica il centro di gravità.

*La durata operativa è di 10.000 km se il prodotto viene utilizzato nelle condizioni specificate.

*I dati forniti non sono validi per l'utilizzo con montaggio a soffitto invertito. Contattateci per maggiori dettagli se desiderate utilizzare il dispositivo con montaggio a soffitto invertito.

Indice delle specifiche dell'attuatore elettrico

Utilizzare dove	Modalità guidata	Specifiche del modello	Uscita motore (w)	Larghezza (mm)	Ripetibilità (mm)	Specifiche della vite a ricircolo di sfere		Carico utile massimo (kg)		Velocità massima (mm/s) *1
Utilizzare dove	Modalità guidata	Specifiche del modello	Uscita motore (w)	Larghezza (mm)	Ripetibilità (mm)	Diametro esterno (mm)	Piombo (mm)	Orizzontale	Verticale	Velocità massima (mm/s) *1
Ambiente standard	Vite a ricircolo di sfere	RMH12	100W	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
			200W	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
		RMH14	200W	135	±0,01	16	5	95	27	250
							10	75	18	500
							20	35	7	1000
							32	15	-	1600
			400W	135	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		RMH17	400W	170	±0,01	20	5	120	40	250
							10	110	30	500
							20	75	14	1000
							40	22	7	2000
			750W	170	±0,01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
		RMH22	750W	220	±0,01	25	5	150	55	250
							10	150	45	500
							25	105	20	1250
						20	40	43	12	2000
		RMH28	1500W	280	±0,01	32	10	320	150	500
							20	180	75	1000
							32	75	35	1600

serie a corsa extra lunga

Utilizzare dove	Modalità guidata	Specifiche del modello	Uscita motore (w)	Larghezza (mm)	Ripetibilità (mm)	Specifiche della vite a ricircolo di sfere		Carico utile massimo (kg)		Velocità massima (mm/s) *1
Utilizzare dove	Modalità guidata	Specifiche del modello	Uscita motore (w)	Larghezza (mm)	Ripetibilità (mm)	Diametro esterno (mm)	Piombo (mm)	Orizzontale	Verticale	Velocità massima (mm/s) *1
Ambiente standard	Vite a ricircolo di sfere	RMH17S	400W	170	±0,01	16	5	110	33	200
							10	90	22	400
							20	40	10	800
							32	30	8	1280
			750W	170	±0,01	16	5	120	40	200
							10	95	25	400
							20	50	15	800
							32	35	12	1280
		RMH22S	750W	220	±0,01	20	5	130	50	200
							10	130	40	400
							20	85	25	800
							40	43	12	1600

* La velocità massima si basa sul numero di giri massimo del servomotore (3000). La velocità massima si basa sul numero di giri massimo del motore passo-passo (500).
