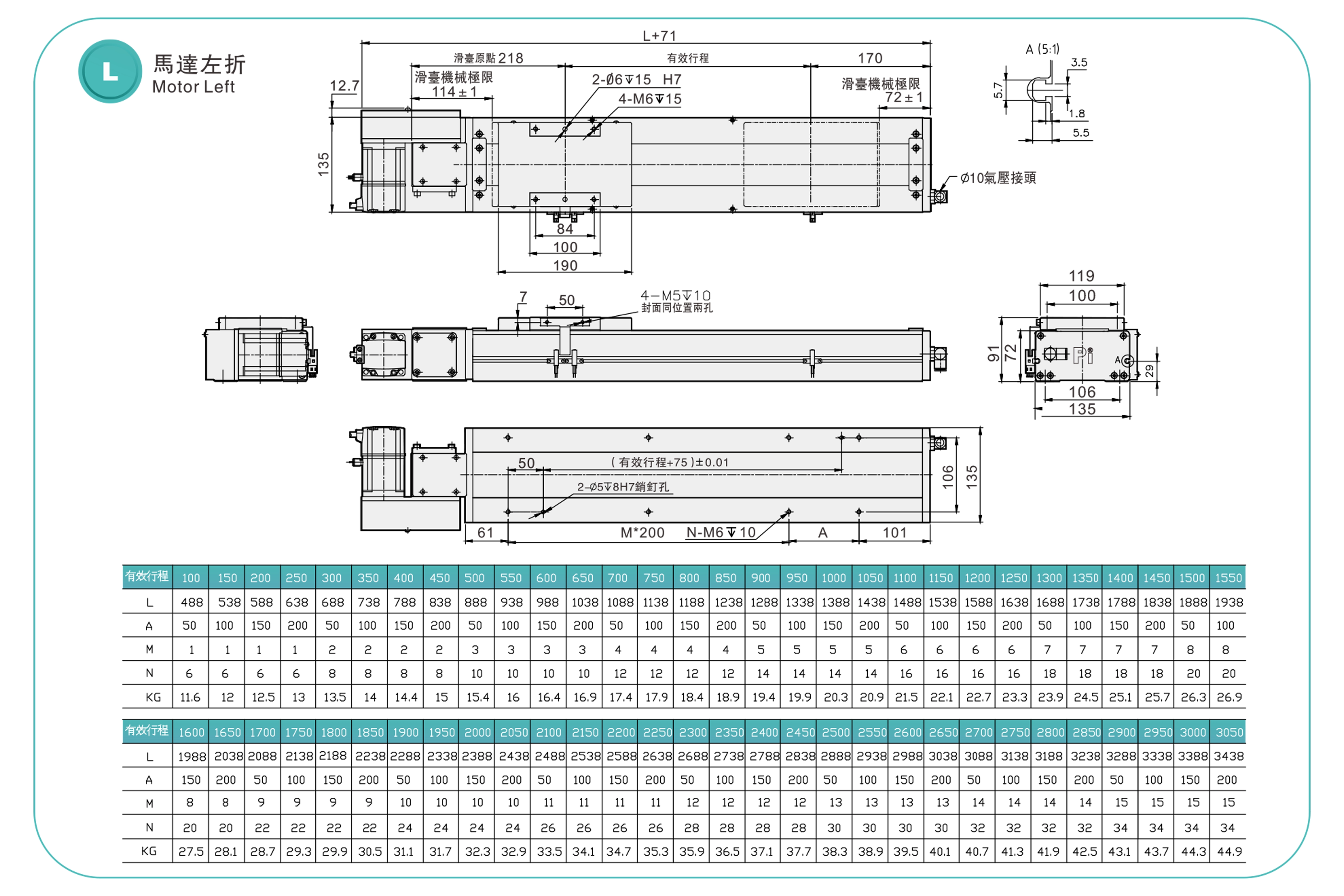

Posizione attuale：Casa > Prodotto > Attuatore a cinghia standard > Serie RMF > RMF14 > Motore lato sinistro

Leggero e di lunga durata

Ripetibilità: ±0,04 mm

Carico orizzontale: 25 kg

Passo: 40 mm

Velocità massima: 2000 mm/s

Corsa del pistone: 100-3050 mm

Impostare l'accelerazione e la decelerazione del motore a 0,2 secondi.

Le specifiche standard non sono applicabili all'utilizzo di gru a ribaltamento. Per qualsiasi esigenza particolare, vi preghiamo di contattarci telefonicamente o di lasciare un messaggio online.

Tempi di consegna: 7-10 giorni

PDF

Scarica 3D

Cadenas3 Ddownload

Nota speciale sul sedile multi-scorrimento: meccanismo di regolazione della tensione della cintura, design brevettato dell'ugello del carburante (opzionale)

Corpo ad alta rigidità/copertura superiore ad alta rigidità

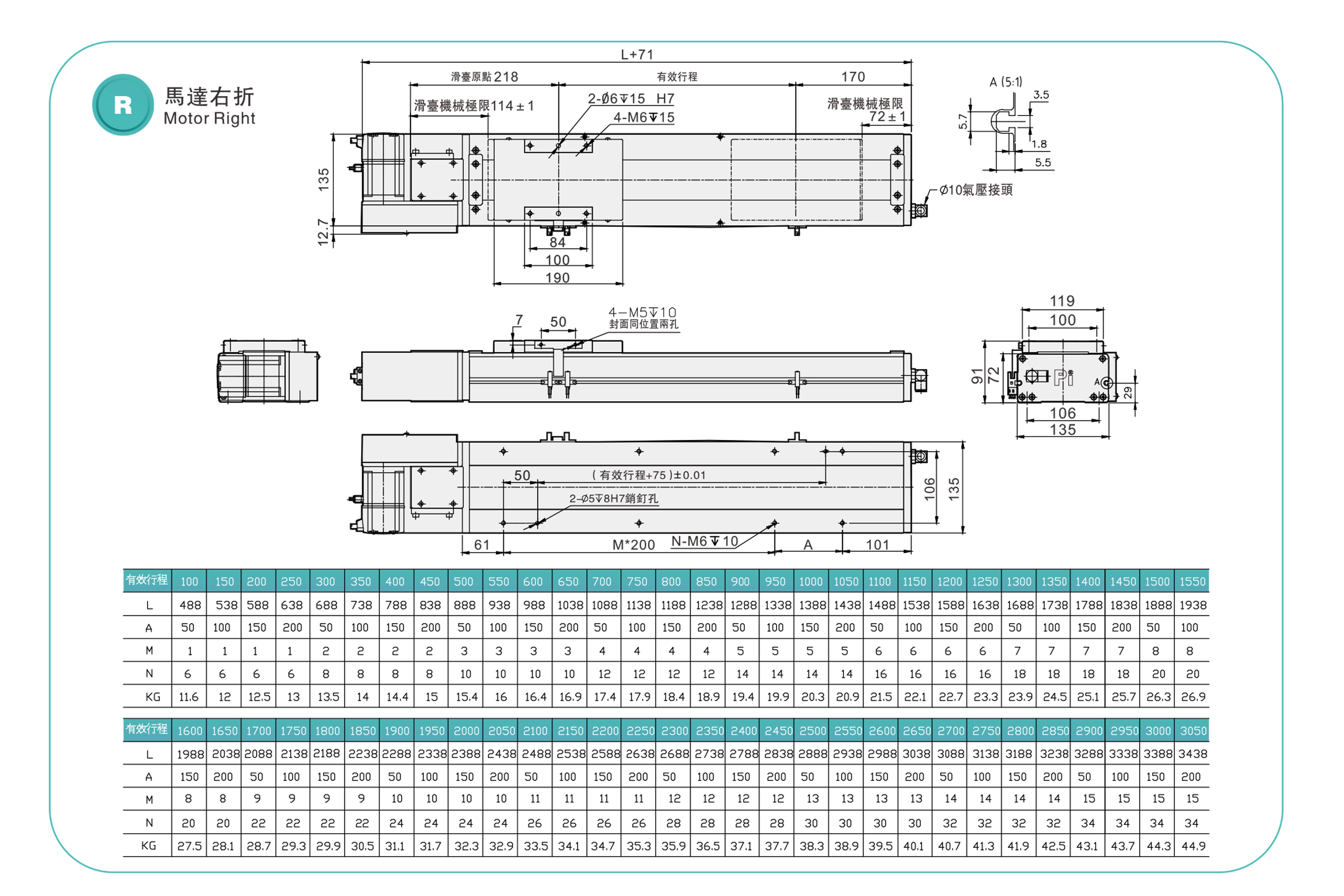

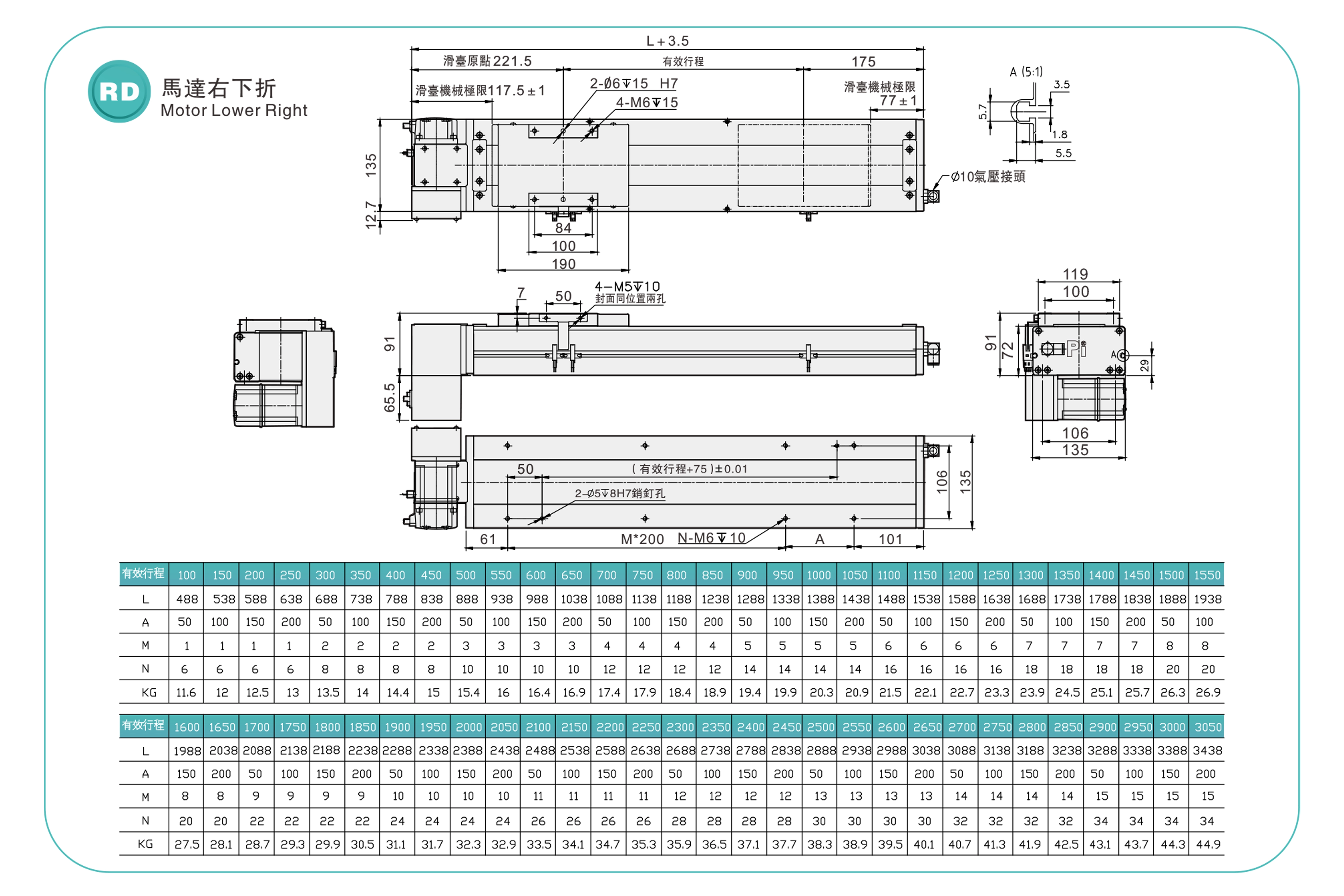

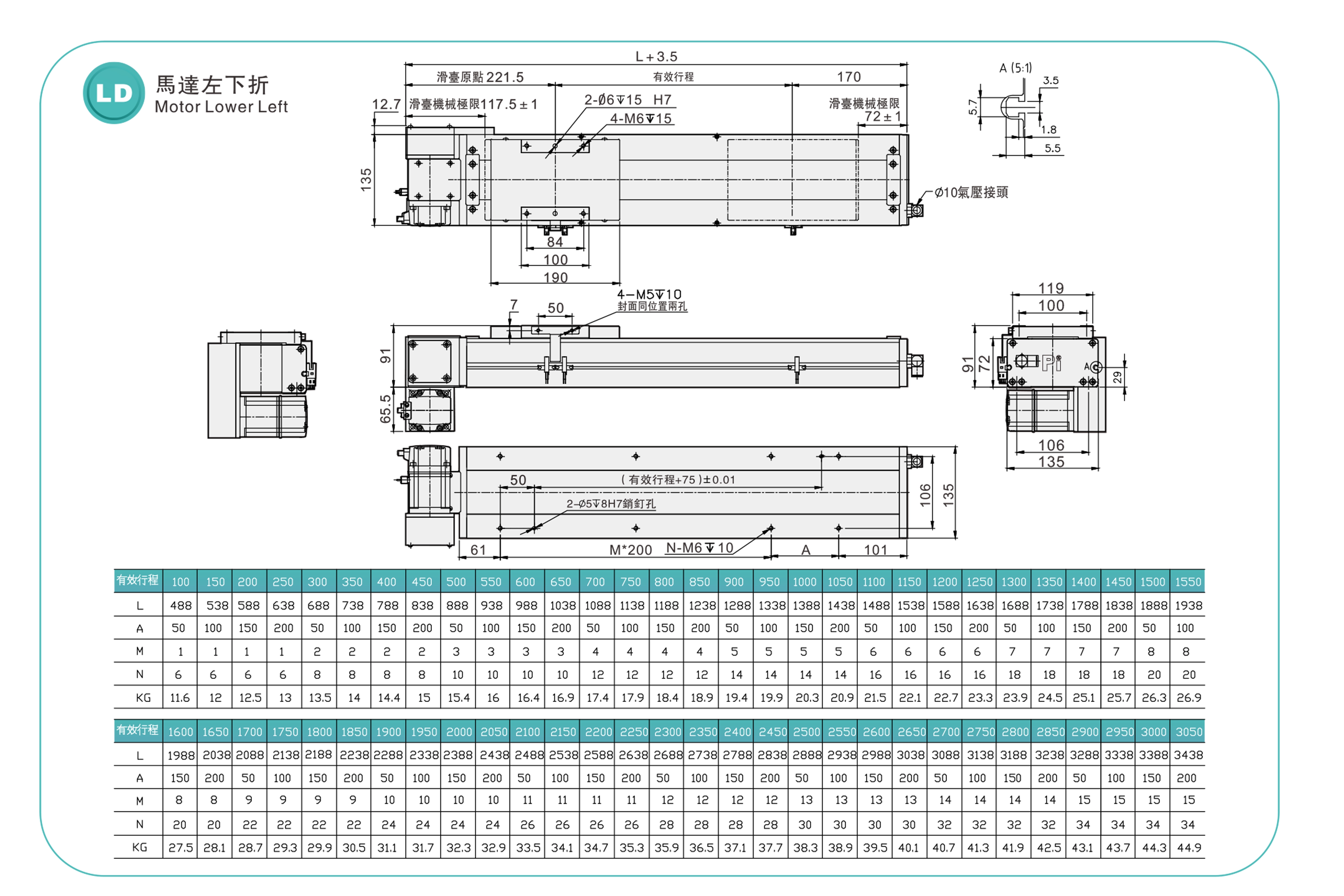

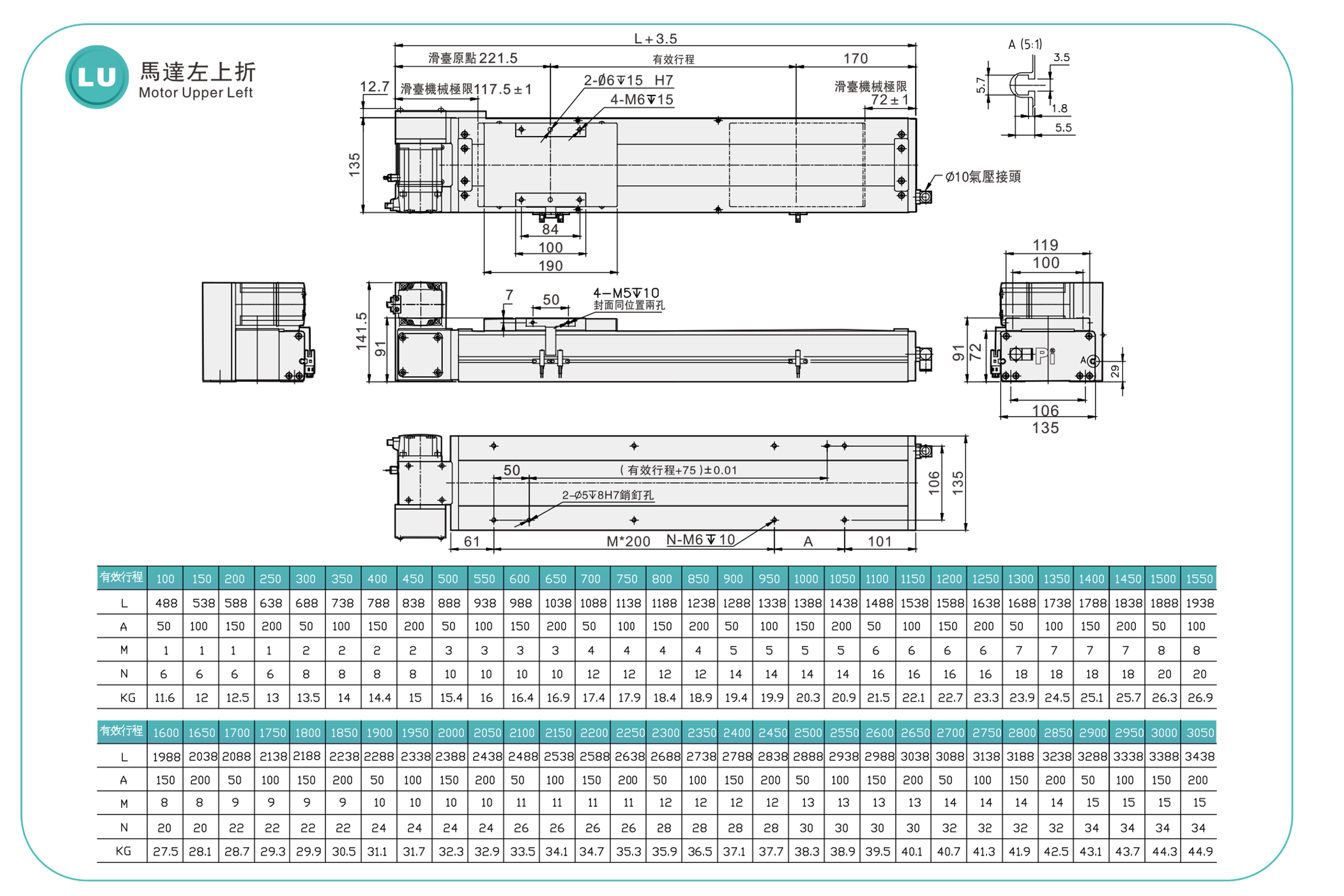

Marca del motore, posizione di installazione del motore

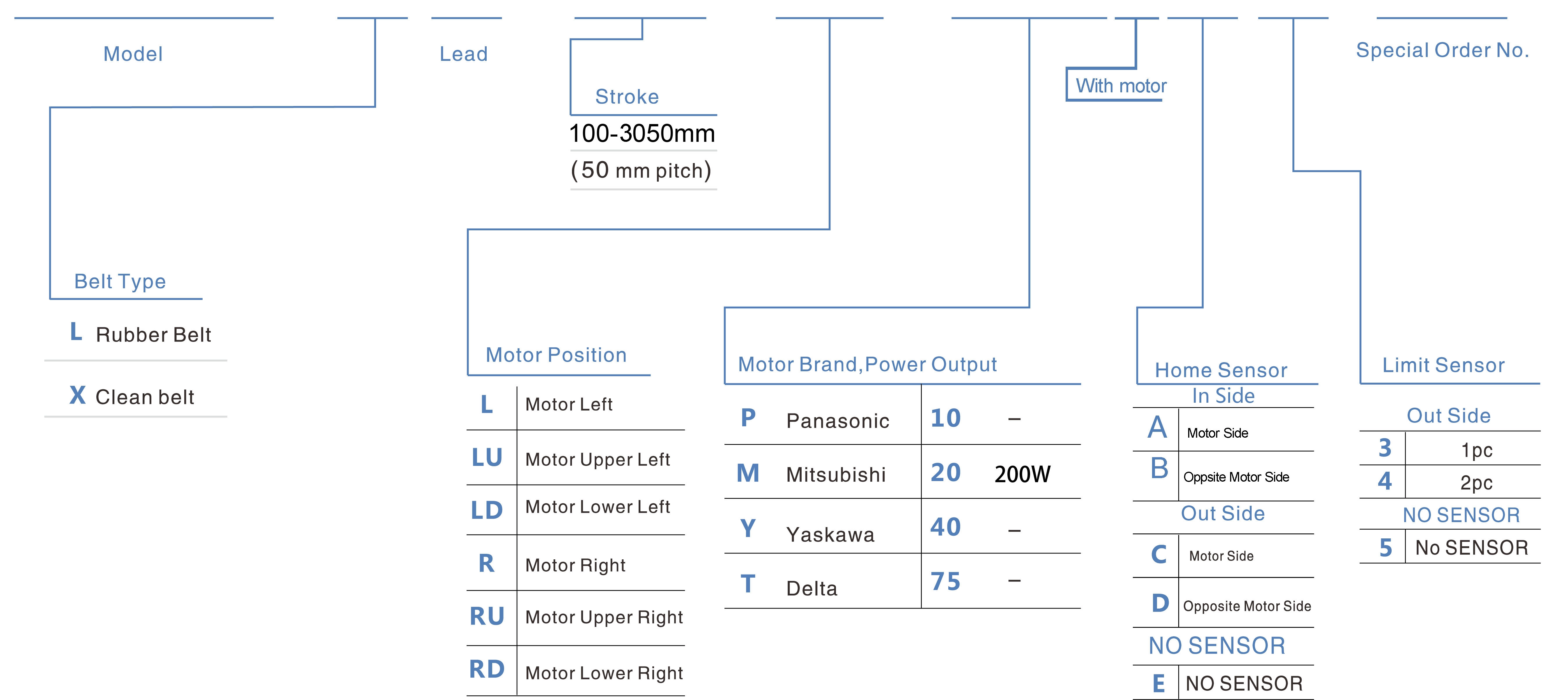

Metodo di ordinazione

RMF14 - L40- 100-L -M20 -YC 4 - 0001

Specifiche

Specifiche	Ripetibilità (mm)		±0,04
	Piombo (mm)		40
	Velocità massima (mm/s)		2000
	Carico utile massimo	Orizzontale (kg)	25
		Verticale (kg)	-
	Spinta nominale (N)		100
	Passo della corsa (mm)		Passo 100-3050mm/50mm
Parti	Potenza del servomotore CA (W)		200W
	Larghezza della cinghia (mm)		22
	Guida lineare ad alta rigidità (mm)		L15 x A12,5
	Sensore domestico	Al di fuori	EE-SX672 (NPN)

Schema del sensore

Sporgenza consentita

(Unità: mm)

Installazione orizzontale	UN	B	C
10 kg	1794	688	538
20 kg	858	324	253
25 kg	670	251	197

(Unità: mm)

Installazione a parete	UN	B	C
15 kg	348	446	1170
18 kg	285	365	961
25 kg	197	251	670

Momento di carico statico

(Unità: Nm)

MIO	551
MP	552
SIG	485

*Il valore della coppia nel grafico indica il centro di gravità.

*La durata operativa è di 10.000 km se il prodotto viene utilizzato nelle condizioni specificate.

*I dati forniti non sono validi per l'utilizzo con montaggio a soffitto invertito. Contattateci per maggiori dettagli se desiderate utilizzare il dispositivo con montaggio a soffitto invertito.

Indice delle specifiche dell'attuatore elettrico

Utilizzare dove	Modalità guidata	Specifiche del modello	Meccanismo di riduzione	Uscita motore (w)	Larghezza (mm)	Ripetibilità (mm)	Beltspe		Carico utile massimo (kg)		Velocità massima (mm/s) *1
Utilizzare dove	Modalità guidata	Specifiche del modello	Meccanismo di riduzione	Uscita motore (w)	Larghezza (mm)	Ripetibilità (mm)	Larghezza della cinghia (mm)	Piombo (mm)	Orizzontale	Verticale	Velocità massima (mm/s) *1
Standard	Cintura	RMF14	SÌ	200W	135	±0,04	22	40	25	-	2000
		RMF17	SÌ	400W	170	±0,04	30	40	45	-	2000
		RMF22	SÌ	750W	220	±0,04	50	40	85	-	2000
		RMF28R	NO	1000W	280	±0,08	50	230	230	-	2000
		RMF28RN	NO	1000W	280	±0,08	50	230	200	-	2000
