Leggero e di lunga durata

Precisione di ripetibilità: ±0,003 mm

Forza massima: 352 N

Forza continua: 160 N

Peso massimo movimentabile continuo: 25 kg

Corsa standard:

1-Movitore singolo: 112-2704/96 mm

Corsa standard:

2-Dual Mover: 138-2730/96 mm

Velocità massima: 2500 mm/s

PDF

Scarica 3D

Cadenas3 Ddownload

Vengono selezionati più driver e vengono utilizzate guide di scorrimento silenziose ad alta precisione importate

Riduce efficacemente la rumorosità durante il funzionamento, migliorando la fluidità, la durata e l'efficienza della lubrificazione. Ideale per le industrie ad alta tecnologia che richiedono elevata velocità, silenziosità e basse emissioni di polveri.

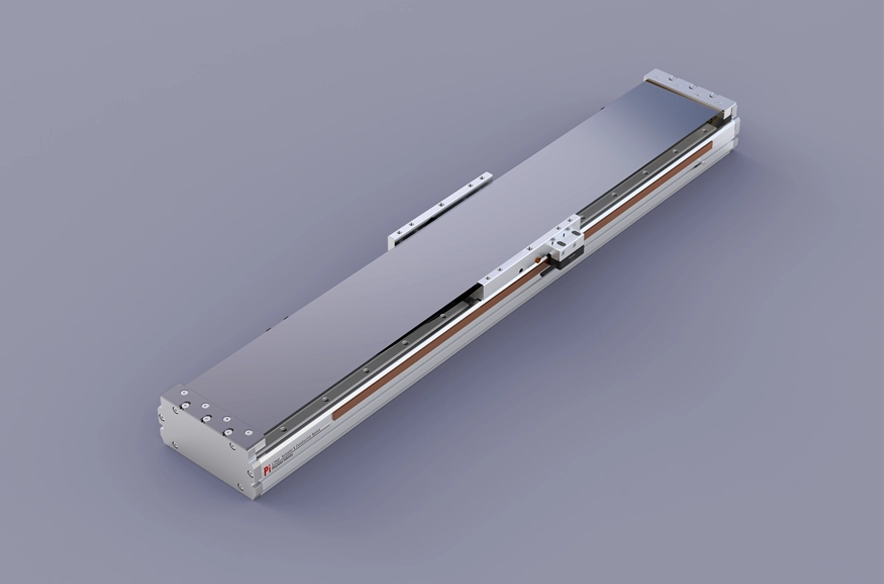

Corpo ad alta rigidità

Adottando una struttura integrata in alluminio estruso e conducendo un'analisi elementare, si ottiene un progetto strutturale con un rapporto rigidità/peso ottimale.

Design speciale della fibbia con piastra magnetica

Vantaggio: impedisce la caduta di corpi estranei e non danneggia i componenti interni. Facile manutenzione, lunga durata!

testina di lettura del righello ottico

Combinazione elastica di righello ottico o righello magnetico

Metodo di ordinazione

LPH12- C1-S-96-M-10-P-C4-1-3-0001

Specifiche

Elenco	Specifiche del cerchio del filo	P40-C2-S	P40-C4-S
Specifiche	Ripetibilità (mm)	±0,003
	Carico utile massimo (kg)	20	25
	Velocità massima (mm/s)	2500
	Spinta continua (N)	80	160
	Spinta massima (N)	176	352
	Corrente continua (Ampere)	3.3	3.3
	Corrente di picco (Arms)	10.5	10.5
	Costante di forza (N/braccia)	24.2	48.4
	Induttanza (mH)	18.7	37.6
	Resistenza (ohm)	3.4	6.8
	Distanza tra i poli magnetici (mm)	24

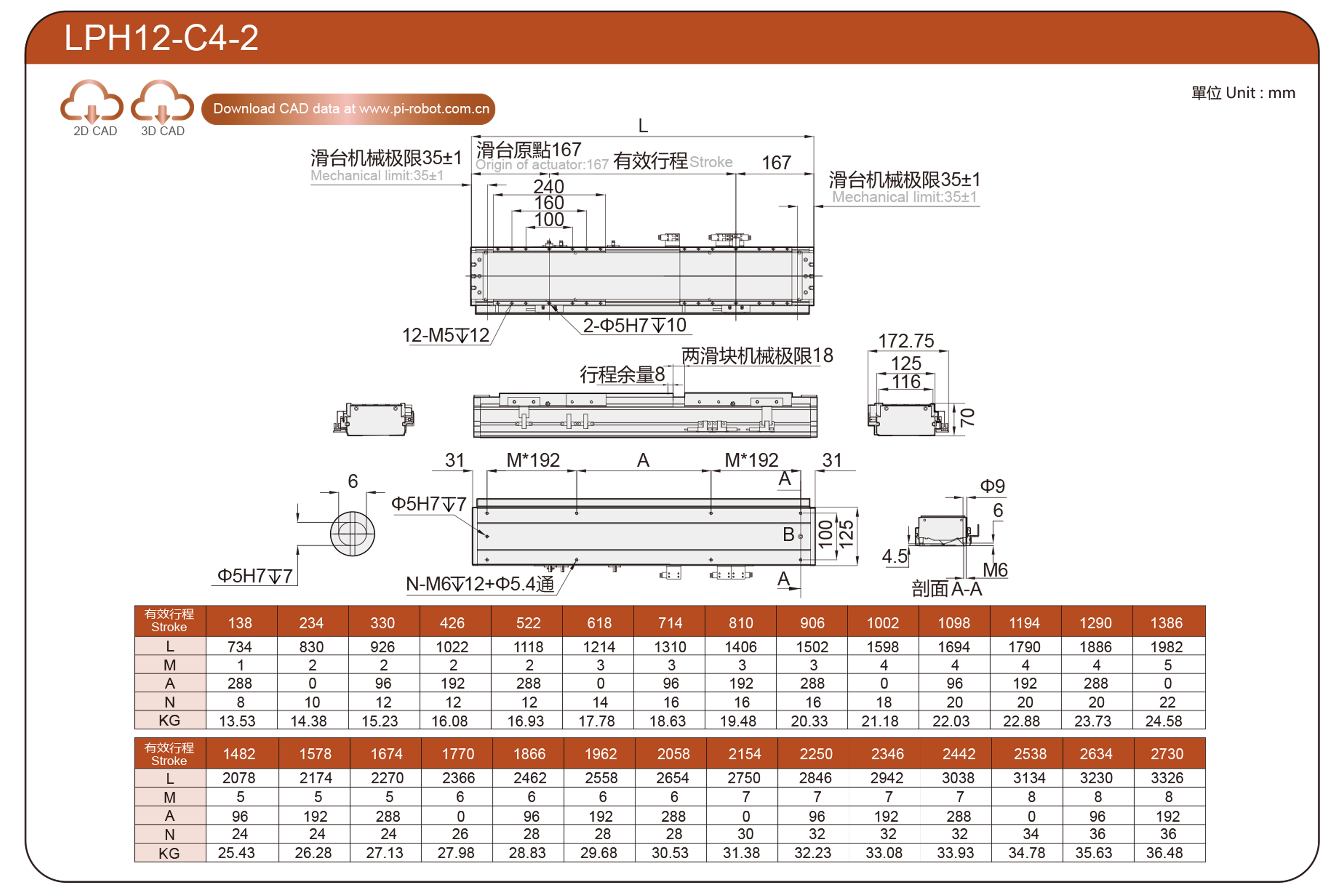

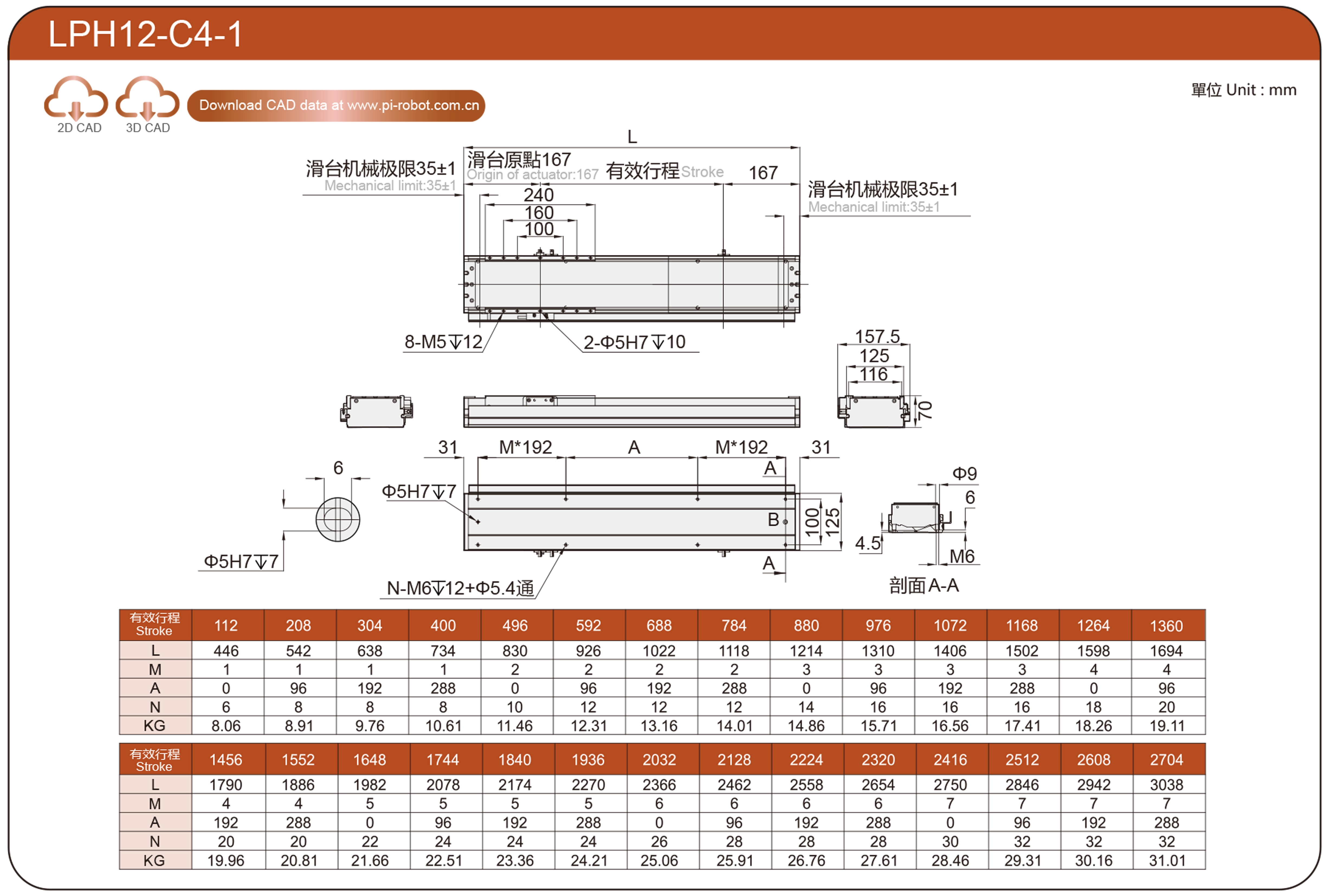

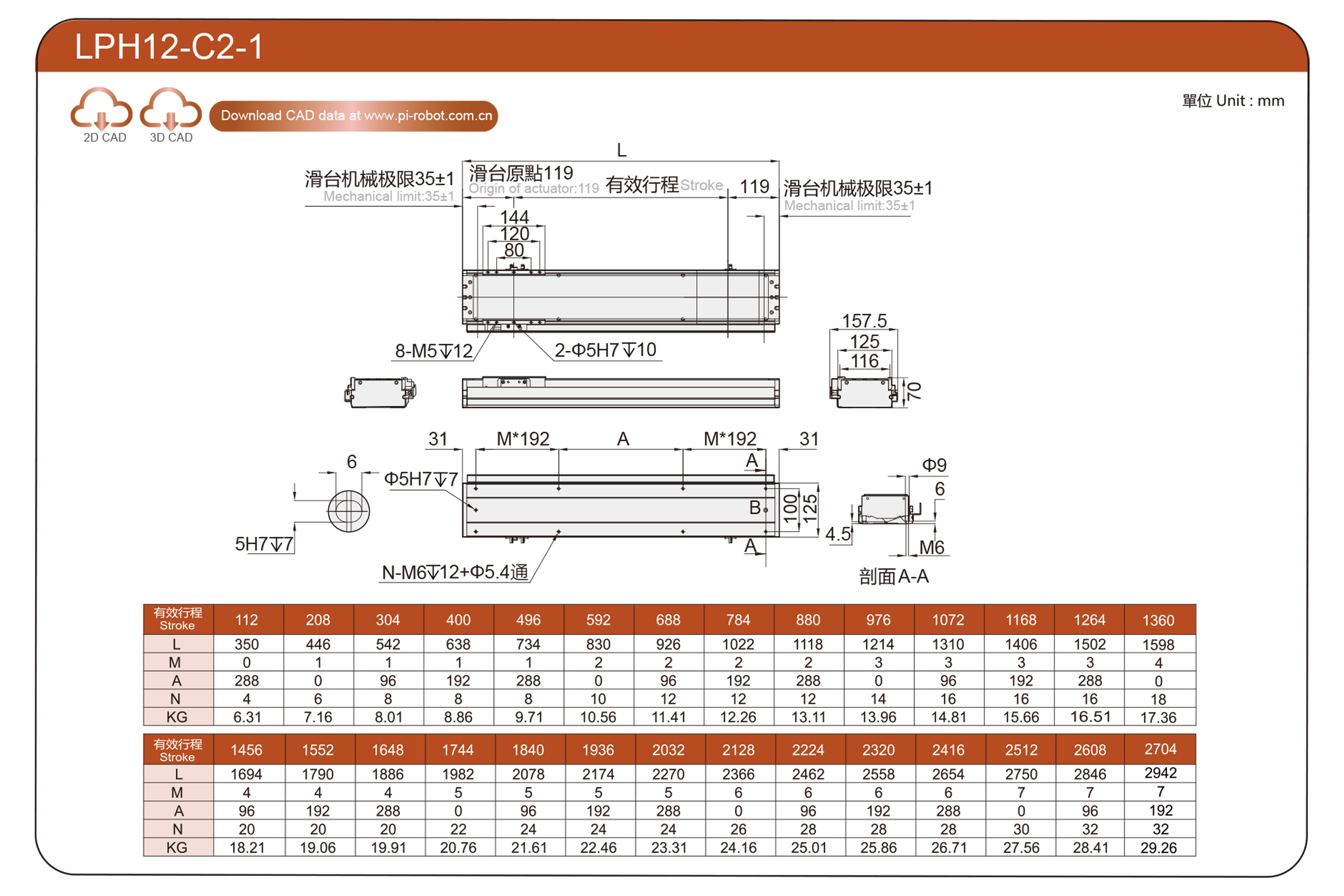

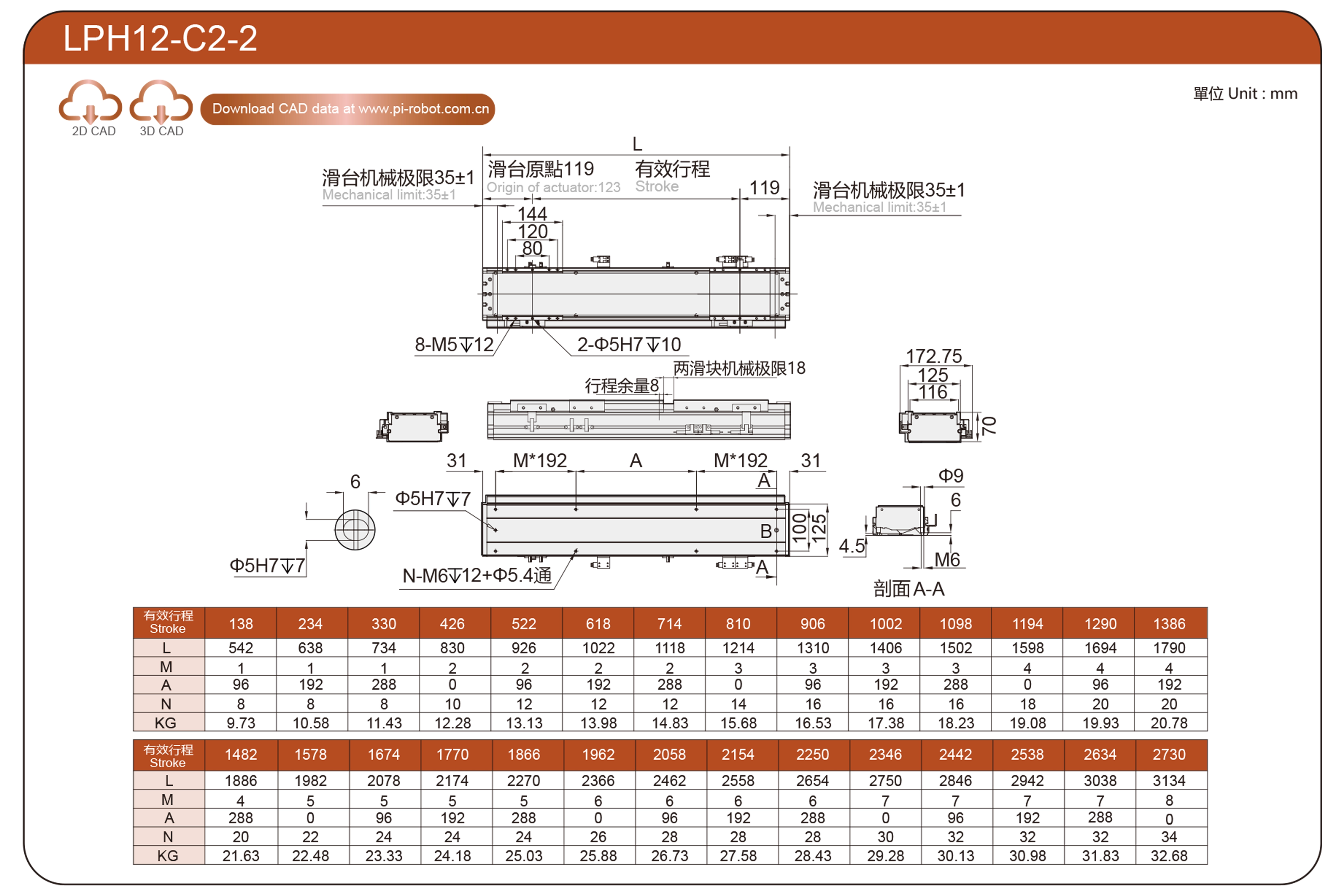

Schema del sensore

※1 Il valore di accelerazione e decelerazione è impostato a 0,2 secondi.

※2 Quando la corsa supera i 600 mm, si verifica l'eccentricità della vite a ricircolo di sfere. In queste circostanze, si consiglia di ridurre la velocità di lavoro. Per ulteriori dettagli, consultare la pagina 85.

La durata operativa è di 10.000 km se il prodotto viene utilizzato nelle condizioni specificate.

Le informazioni sui dati non sono destinate all'uso con montaggio a soffitto invertito. Contattaci per maggiori dettagli se desideri utilizzare il montaggio a soffitto invertito.

Sporgenza consentita

(Unità: mm)

Installazione orizzontale		Carico	UN	B	C
Carico	P40-C2-S	5 kg	600	500	800
		10 kg	500	300	450
		15 kg	350	150	300
		20 kg	250	100	150
	P40-C4-S	10 kg	500	300	400
		15 kg	350	200	250
		20 kg	250	100	150
		25 kg	200	100	100

(Unità: mm)

Installazione a parete		Carico	UN	B	C
Carico	P40-C2-S	5 kg	800	500	550
		10 kg	450	300	450
		15 kg	300	150	300
		20 kg	150	100	200
	P40-C4-S	10 kg	400	300	450
		15 kg	250	200	300
		20 kg	150	100	200
		25 kg	100	100	150

Momento di carico statico

(Unità: Nm)

MIO	462
MP	462
SIG	385

*Il valore della coppia nel grafico indica il centro di gravità.

*La durata operativa è di 10.000 km se il prodotto viene utilizzato nelle condizioni specificate.

*I dati forniti non sono validi per l'utilizzo con montaggio a soffitto invertito. Contattateci per maggiori dettagli se desiderate utilizzare il dispositivo con montaggio a soffitto invertito.

La relazione tra velocità e accelerazione

P40-C2-S

Velocità (m/s) Accelerazione (G) Carico (kg)	1 m/s	1,5 m/s	2 m/s	2,5 m/s	3 m/s	3,5 m/s
5	2	2	2	1.8	1.7	1.5
10	1.3	1.3	1.2	1.2	1.1	1
15	0,9	0,9	0,8	0,8	0,7	0,7
20	0,7	0,7	0,7	0,6	0,6	0,5

P40-C4-S

Velocità (m/s) Accelerazione (G) Carico (kg)	1 m/s	1,5 m/s	2 m/s	2,5 m/s	3 m/s	3,5 m/s
10	2.5	2.5	2.4	2.4	2.3	1.9
15	1.7	1.6	1.6	1.6	1.5	1.3
20	1.4	1.4	1.3	1.3	1.3	1.1
25	1.1	1.1	1.1	1	1	0,8

Indice delle specifiche dell'attuatore elettrico

Utilizzare dove	Modalità guidata	Specifiche del modello	Specifiche del motore	La larghezza del corpo (mm)	L'altezza del corpo (mm)	Ripetibilità (mm)	Spinta continua (N)	Spinta massima (N)	lrms(A)	Carico utile massimo (kg)	Velocità massima (mm/s) *1
Standard	Robot con motore lineare	LPH12	P40-C2-S	125	70	±0,003	80	176	3.3	20	2500
		LPH12	P40-C4-S	125	70	±0,003	160	352	3.3	25
		LPH14	P44-C3-S	135	70	±0,003	144	316	3.3	25
		LPH14	P44-C5-P	135	70	±0,003	240	528	6.8	50
		LPH16	P64-C3-S	155	75	±0,003	264	580	3.3	60
		LPH16	P64-C5-P	155	75	±0,003	440	1795	6.8	100
		LPH20	P88-C3-S	200	83	±0,003	408	897	3.3	60
		LPH20	P88-C6-P	200	83	±0,003	816	1795	6.8	100
