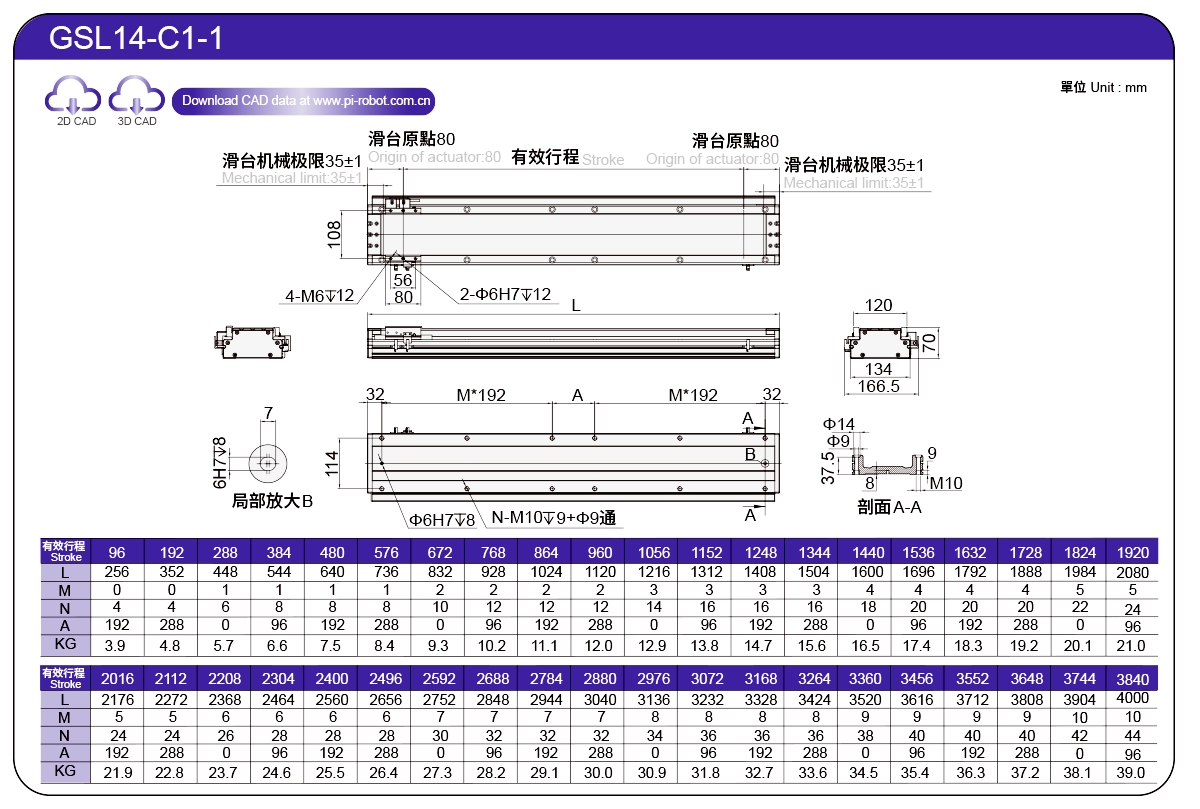

Posizione attuale：Casa > Prodotto > Attuatore motore lineare > Serie GSL > GSL14 > C1-1

Leggero e di lunga durata

Larghezza del corpo: 134-70 mm

Ripetibilità: ±0,003 mm

P44-C1 Carico: 11 kg

P44-C2 Carico: 25 kg

Velocità massima: 2500 mm/s

Gamma di corsa: 96-3744 mm

PDF

Scarica 3D

Cadenas3 Ddownload

Alta precisione, alta rigidità, iniezione di olio esterna

L'unico design brevettato dell'ugello del carburante nel settore, con un singolo ugello del carburante sulla sede della slitta per l'iniezione dell'olio, consente l'iniezione dell'olio e la manutenzione simultanea sia della guida di scorrimento che della slitta, rendendo la manutenzione più comoda e veloce.

Lungo viaggio con specifiche complete e posizionamento conveniente

Tavolo scorrevole con motore lineare incorporato a quattro colonne di tipo a sfere, con una corsa fino a 3744 mm, e la corsa può essere aumentata in base alle esigenze del cliente

Struttura con guida di scorrimento a sfere incorporata

Dopo aver incorporato la guida scorrevole nel tipo di estrusione di alluminio, le piste parallele e di pari precisione su entrambi i lati vengono rettificate mediante l'attrezzatura di rettifica, il che si traduce in una maggiore precisione rispetto al bloccaggio di due guide lineari standard con il tipo di estrusione di alluminio.

Più driver opzionali

Metodo di ordinazione

GSL14 - C1 -S - 96 - M - 10 -P -C 4 - 1- 3- 0001

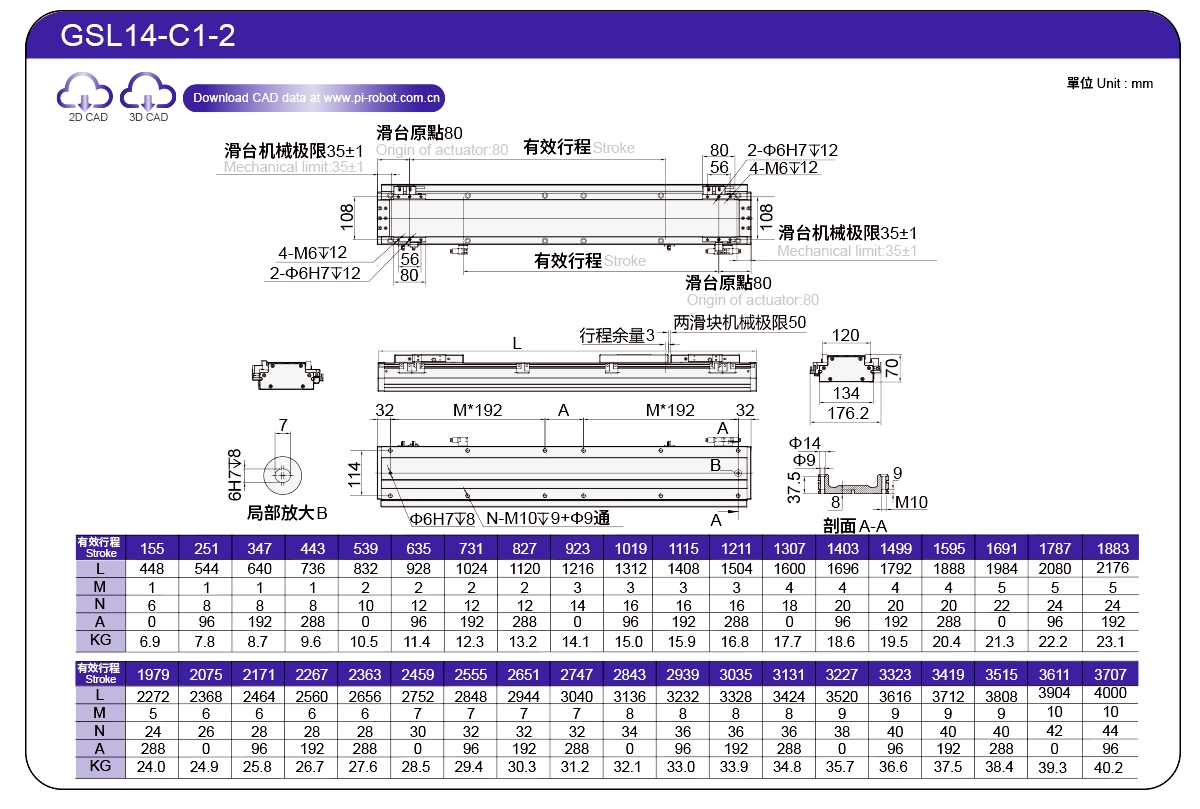

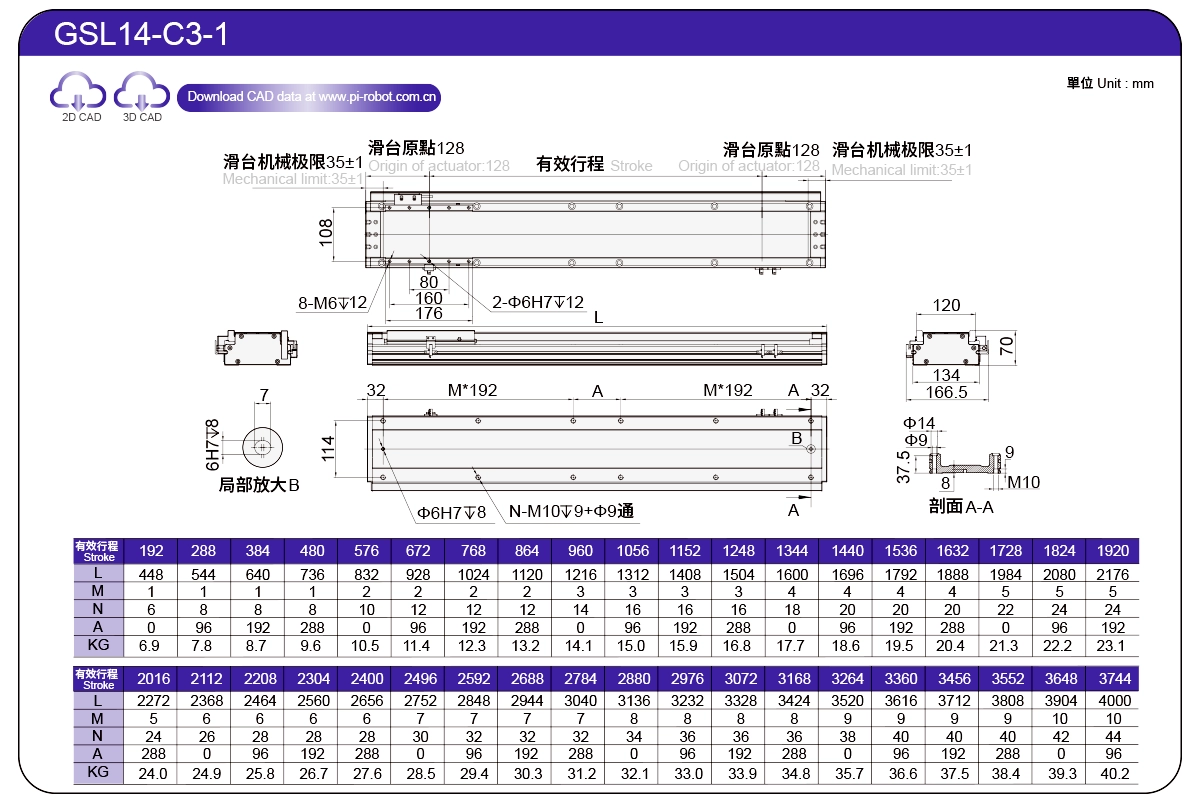

Specifica

Elenco	Specifiche del cerchio di filo	P44-C1	P44-C3
Specifiche	Ripetibilità (mm)	±0,003
	Carico utile massimo (kg)	11	25
	Velocità massima (mm/s)	2500
	Spinta continua (N)	48	144
	Spinta massima (N)	105	315
	Corrente continua (Ams)	3.3	3.3
	Corrente di picco (Arms)	10.5	10.5
	Costante di forza (N/Arms)	14.5	43.5
	Induttanza (mH)	10.3	30.9
	Resistenza (ohm)	1.9	5.7
	Distanza del polo magnetico (mm)	24

Disposizione del sensore

※1 Il valore di accelerazione e decelerazione è impostato su 0,2 secondi.

※2 Quando la corsa supera i 600 mm, si verificherà un'eccentricità della vite a sfere. In queste circostanze, si consiglia di ridurre la velocità di lavoro. Per i dettagli, consultare P85.

La durata operativa è di 10.000 km se il prodotto viene utilizzato nelle condizioni specificate.

Le informazioni sui dati non sono per l'uso inverso con montaggio a soffitto. Contattateci per maggiori dettagli se desiderate applicare l'uso inverso con montaggio a soffitto.

Sporgenza consentita

(Unità: mm)

Installazione orizzontale		Carico	UN	B	C
Carico	P44-C1	3 kg	300	250	250
		5 kg	200	130	130
		7 kg	120	100	100
		9 kg	90	70	70
		11 kg	80	60	60
	P44-C3	10 kg	300	260	260
		15 kg	200	160	160
		20 kg	150	120	120
		25 kg	120	90	90
		30 kg	80	80	80

(Unità: mm)

Installazione a parete		Carico	UN	B	C
Carico	P44-C1	3 kg	250	250	300
		5 kg	130	130	200
		7 kg	100	100	120
		9 kg	70	70	90
		11 kg	60	60	80
	P44-C3	10 kg	260	260	300
		15 kg	160	160	200
		20 kg	120	120	150
		25 kg	90	90	120
		30 kg	80	80	80

Momento di carico statico

(Unità: Nm)

Direzione	P44-C1	P44-C3
MIO	283	1403
parlamentare	283	1403
SIG	990	2229

La relazione tra velocità e accelerazione

P35-C1

Velocità (m/s) Accelerazione (G) Carico (Kg)	1 m/s	1,5 m/s	2 m/s	2,5 m/s	3 m/s	3,5 m/s
3	2.2	2.2	2.2	2.1	1.9	1.8
5	1.6	1.6	1.5	1.3	1.3	1.2
7	1.2	1.2	1	0,9	0,9	0,9
9	1	0,9	0,9	0,8	0,8	0,7
11	0,8	0,8	0,7	0,7	0,7	0,6

P44-C3

Velocità (m/s) Accelerazione (G) Carico (Kg)	1 m/s	1,5 m/s	2 m/s	2,5 m/s	3 m/s	3,5 m/s
10	2.1	2.1	2.1	2.1	2.1	2
15	1.6	1.6	1.6	1.5	1.5	1.4
20	1.3	1.2	1.2	1.2	1.2	1.1
25	1.0	1.0	1.0	1.0	0,9	0,8

Indice delle specifiche dell'attuatore elettrico

Usa dove	Modalità guidata	Specifiche del modello	Specifiche del motore	La larghezza del corpo (mm)	L'altezza del corpo (mm)	Ripetibilità (mm)	Spinta continua (N)	Spinta massima (N)	lrms(A)	Carico utile massimo (kg)	Velocità massima (mm/s) *1
Standard	Robot con motore lineare	GSL7	P27-C1	75	65	±0,003	26	57	3.3	6	2500
		GSL7	P27-C2	75	65	±0,003	52	114	3.3	10
		GSL8	P35-C1	87	65	±0,003	40	88	3.3	10
		GSL8	P35-C2	87	65	±0,003	80	176	3.3	20
		GSL14	P44-C1	134	70	±0,003	48	105	3.3	11
		GSL14	P44-C3	134	70	±0,003	144	315	3.3	25
		GSL16	P64-C1	154	70	±0,003	88	193	3.3	20
		GSL16	P64-C3	154	70	±0,003	264	580	3.3	50
		GSL18	P88-C1	178	76	±0,003	136	299	3.3	23
		GSL18	P88-C3	178	76	±0,003	408	897	3.3	70
