Leggero e di lunga durata

Larghezza del corpo: 60-200 mm

Ripetibilità: ±0,005/0,01 mm

Carico orizzontale: 150 kg

Carico verticale: 55 kg

Velocità massima: 250 mm/s

Gamma di corsa: 800-2600 mm

Impostare l'accelerazione e la decelerazione del motore su 0,2 secondi.

Le specifiche standard non sono applicabili all'utilizzo di gru rovesciate. Per qualsiasi esigenza, contattateci telefonicamente o lasciate un messaggio online.

Tempi di consegna: 7-10 giorni

PDF

Scarica 3D

Cadenas3 Ddownload

Spiegazione della combinazione multiasse

Attraverso molteplici combinazioni di tavole scorrevoli monoasse, abbiamo sviluppato operazioni manuali multiasse a 2 e 3 assi
(1) Rispetto ai robot verticali multisezione, il prezzo basso
(2) Il design meccanico intelligente consente di ottenere robot ortogonali ad alta rigidità, che possono ridurre vibrazioni e deformazioni
(3) Varie possibili combinazioni di tavole scorrevoli monoasse

Direzione di connessione

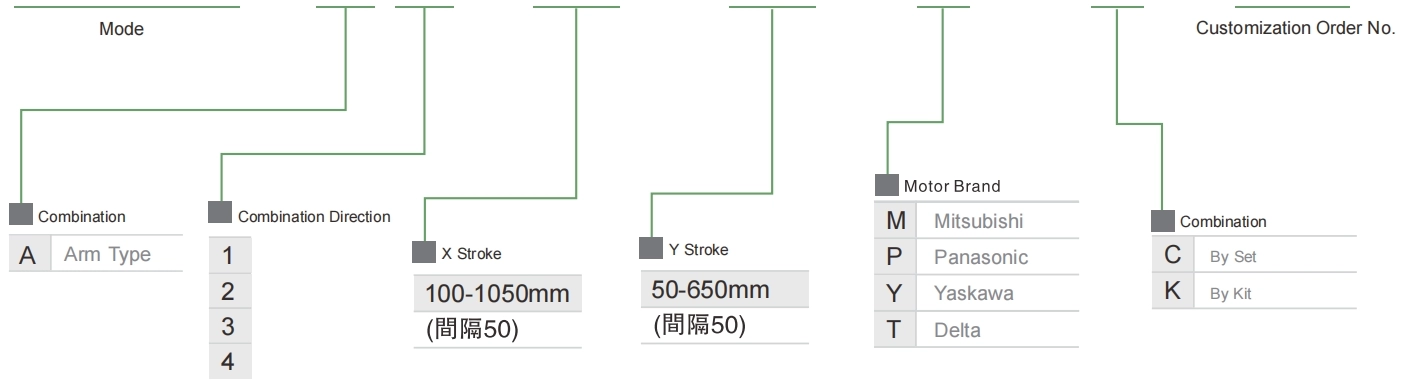

Metodo di ordinazione

XYGH650-A 1-600-300- M - C - 0001

Specifica del carico

Articolo	asse X	asse Y
Tipo di modello	GRH5	GRH4
Ripetibilità (mm)	±0,01	±0,01
Passo della vite a sfere (mm)	20	2
Velocità massima (mm/s) ※1	1000	100
Corsa 50 mm Passo (mm)	100-1050	50-650
Uscita del servomotore CA (w)	400	200
Ambiente	0~40°C, inferiore all'85% di umidità relativa

※2 La velocità massima si basa sul servomotore CA da 3000 giri/min.

Carico utile massimo

Corsa Y (mm)	50	150	250	350	450	550	650
Carico utile Y (kg)	24	20	17	15	13	11	9

*Solo per installazione orizzontale

Indice delle specifiche dell'attuatore elettrico

Usa dove	Modalità guidata	Specifica	Combinazione	Numeri degli assi	Velocità massima (mm/s)			Corsa (mm)
Usa dove	Modalità guidata	Specifica	Combinazione	Numeri degli assi	Asse X	Asse Y	Asse Z	Asse X	Asse Y	Asse Z
Standard	Vite a sfere	XYMH440-A	UN	2 assi	1000	1000	-	100~1050	50~550	-
		XYMH650-A			1000	1000	-	100~1050	50~650	-
		XYMH760-A			1000	1000	-	100~1250	50~650	-
		XYMH870-A			1250	1000	-	100~1550	50~750	-
		XYMH442-A		3 assi	800	800	500	100~1050	50~450	50~250
		XYMH653-A			1000	1000	500	100~1050	50~650	50~350
		XYMH764-A			1000	1000	500	100~1250	50~650	50~350
		XYMH876-A			1250	1000	500	100~1550	50~750	50~550
		XYMH760-G	G	2 assi	1000	1000	-	100~1250	200~850	-
		XYMH870-G		2 assi	1250	1000	-	100~1550	200~1050	-
		XYMH764-G		3 assi	1000	1000	500	100~1250	200~850	50~350
		XYMH876-G		3 assi	1250	1000	500	100~1550	200~1050	50~550
		XYMH650-P	P	2 assi	1000	-	500	100~1050	-	50~550
		XYMH760-P			1000	-	500	100~1250	-	50~650
		XYMH880-P			1250	-	250	100~1250	-	50~950
		XYMH764-P		3 assi	1000	500	500	100~1250	50-350	50~650
		XYMH886-P		3 assi	1250	500	250	100~1550	50~650	50~950
		XYMH530-F	F	2 assi	1000	-	500	100~1050	-	50~350
		XYMH640-F			1000	-	500	100~1050	-	50~350
		XYMH760-F			1000	-	500	100~1250	-	50~550

XYMH440-A1
