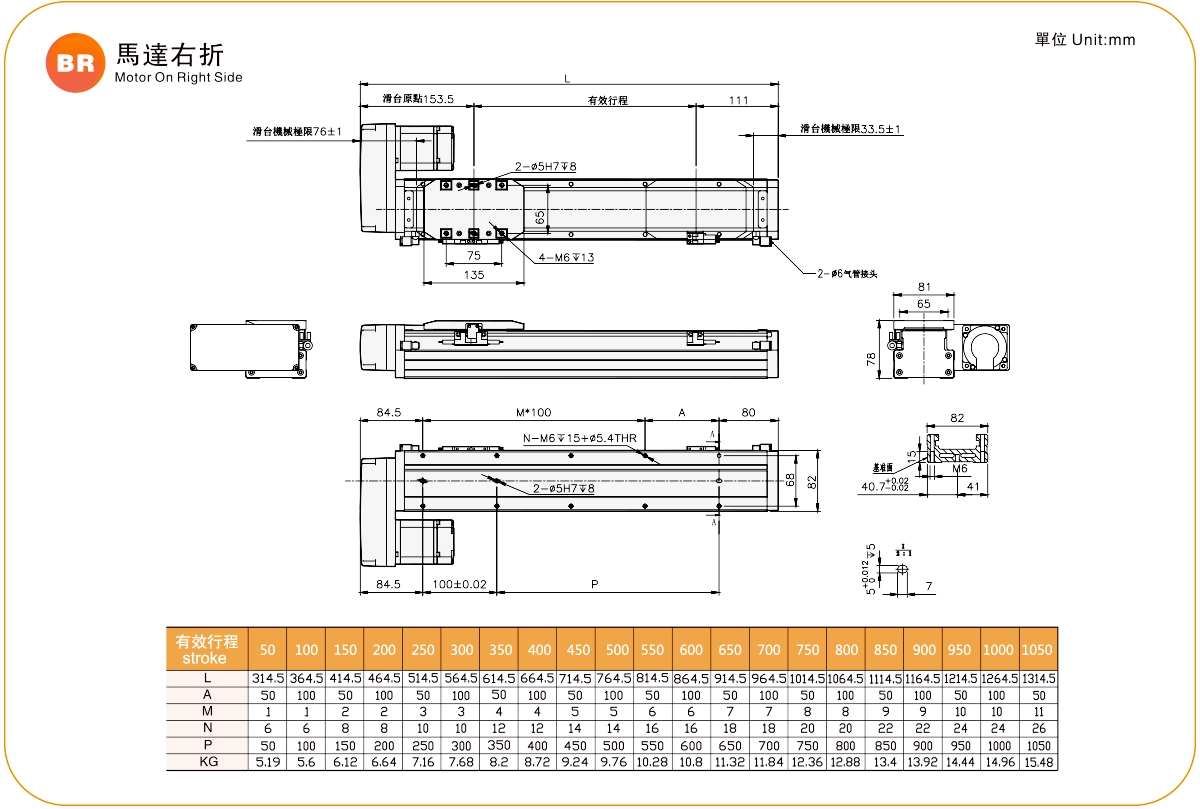

Posizione attuale：Casa > Prodotto > Attuatore a vite a sfere standard > Serie GRC > GRC8 > Motore lato destro

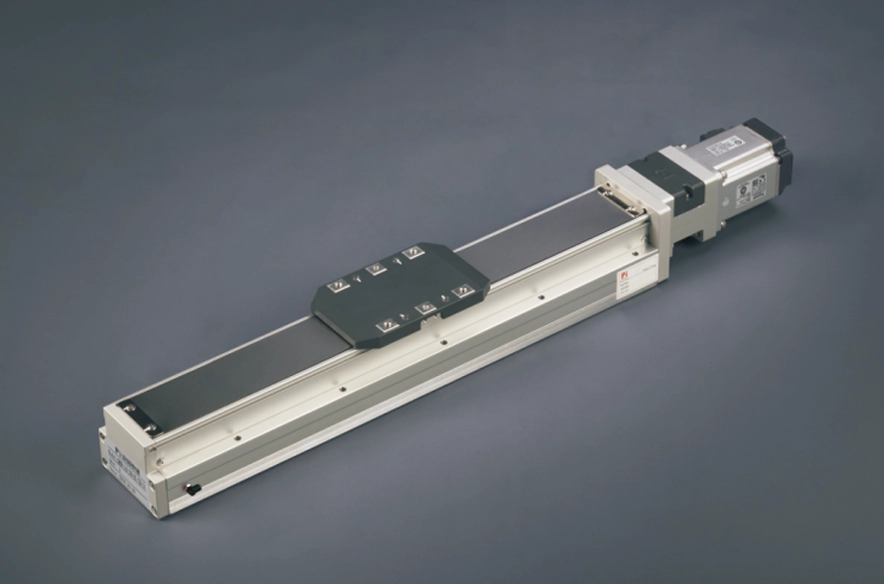

Leggero e di lunga durata

Larghezza del corpo: 82 mm

Ripetibilità: ±0,01 mm

Carico orizzontale: 50 kg

Carico verticale: 15 kg

Velocità massima: 1000 mm/s

Gamma di corsa: 50-1050 mm

Impostare l'accelerazione e la decelerazione del motore su 0,2 secondi.

Le specifiche standard non sono applicabili all'utilizzo di gru rovesciate. Per qualsiasi esigenza, contattateci telefonicamente o lasciate un messaggio online.

Tempi di consegna: 7-10 giorni

PDF

Scarica 3D

Cadenas3 Ddownload

Rinforzo rigido del sedile scorrevole

Il corpo e la slitta sono realizzati in un unico pezzo, il che risolve il problema della scarsa rigidità e riduce la larghezza, riducendo così lo spazio di installazione dell'attrezzatura.

Facile manutenzione

Entrambi i lati dell'intera serie sono dotati di ugelli di iniezione dell'olio esterni che possono essere riempiti direttamente con olio senza bisogno di coperchio. Lo speciale design della cinghia in acciaio riduce la formazione di peli e può essere utilizzato in ambienti sterili.

Montaggio, risparmio di tempo e praticità

Può essere fissato dall'alto verso il basso o dal basso verso l'alto senza smontare la striscia di acciaio.
Aggiungere un supporto di riferimento per l'installazione sul lato del corpo. Nella parte inferiore del corpo è presente un foro per il perno di posizionamento.

La forza aumenta e la scorrevolezza migliora

Grazie all'utilizzo di una struttura in alluminio, la resistenza del corpo è notevolmente aumentata. Rispetto al modello RMH5S/6S, il binario in acciaio è incorporato nel corpo in alluminio e poi rettificato, migliorando così la precisione dell'altezza di camminata e la rettilineità a meno di ± 0,02 mm (rispetto al modello RMH10/12).

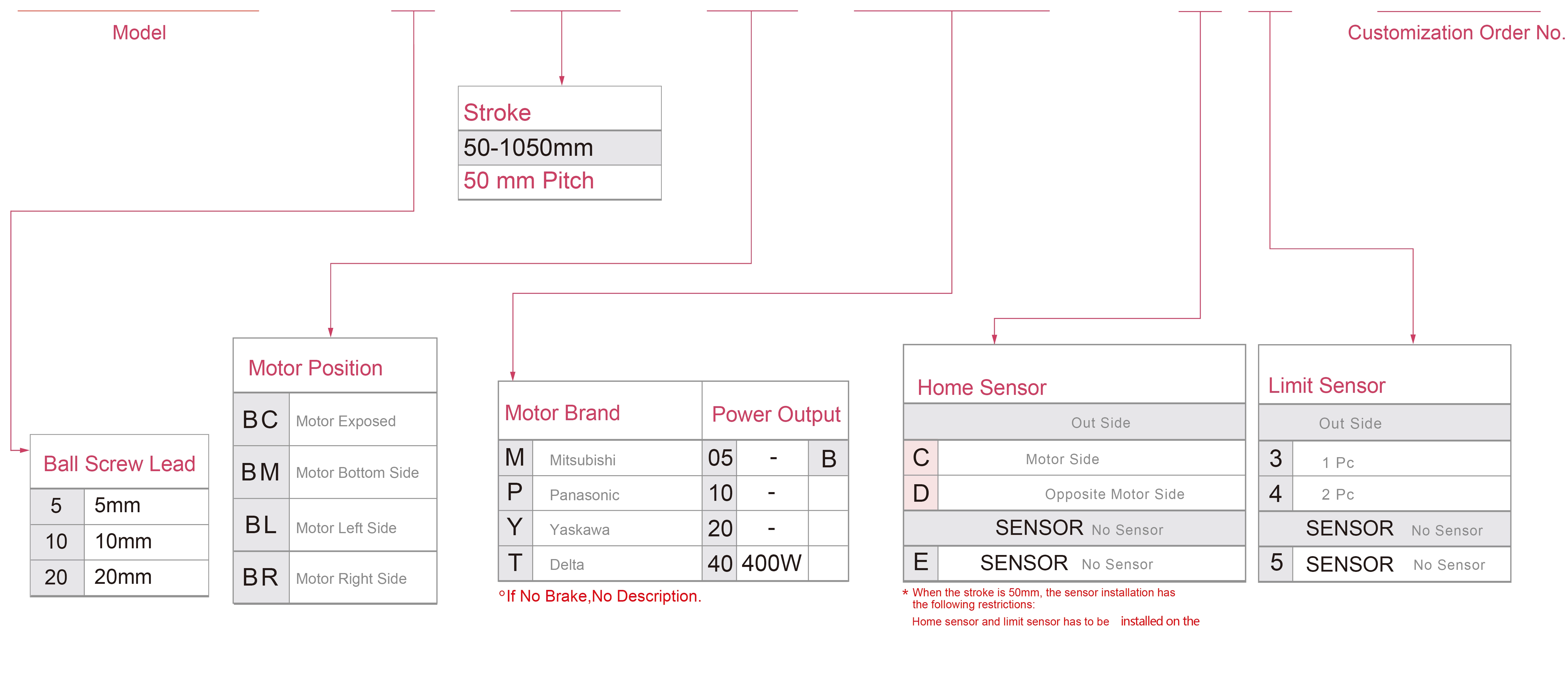

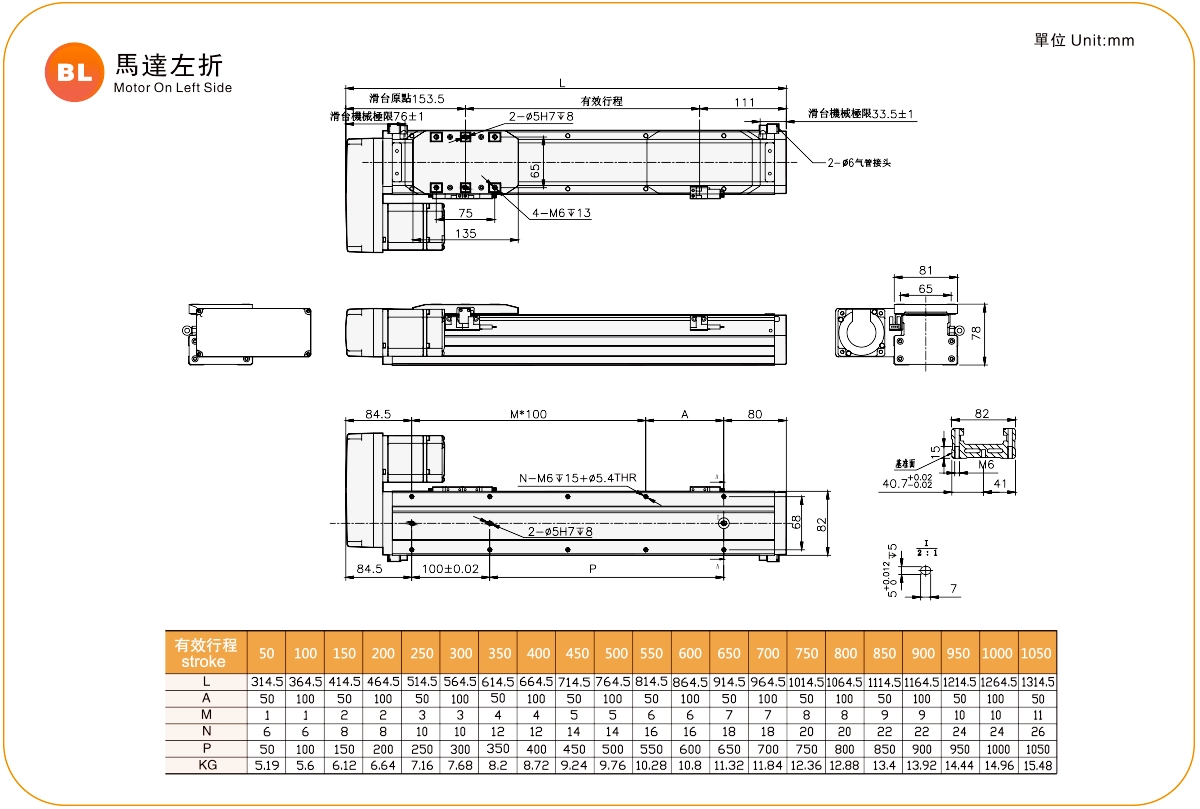

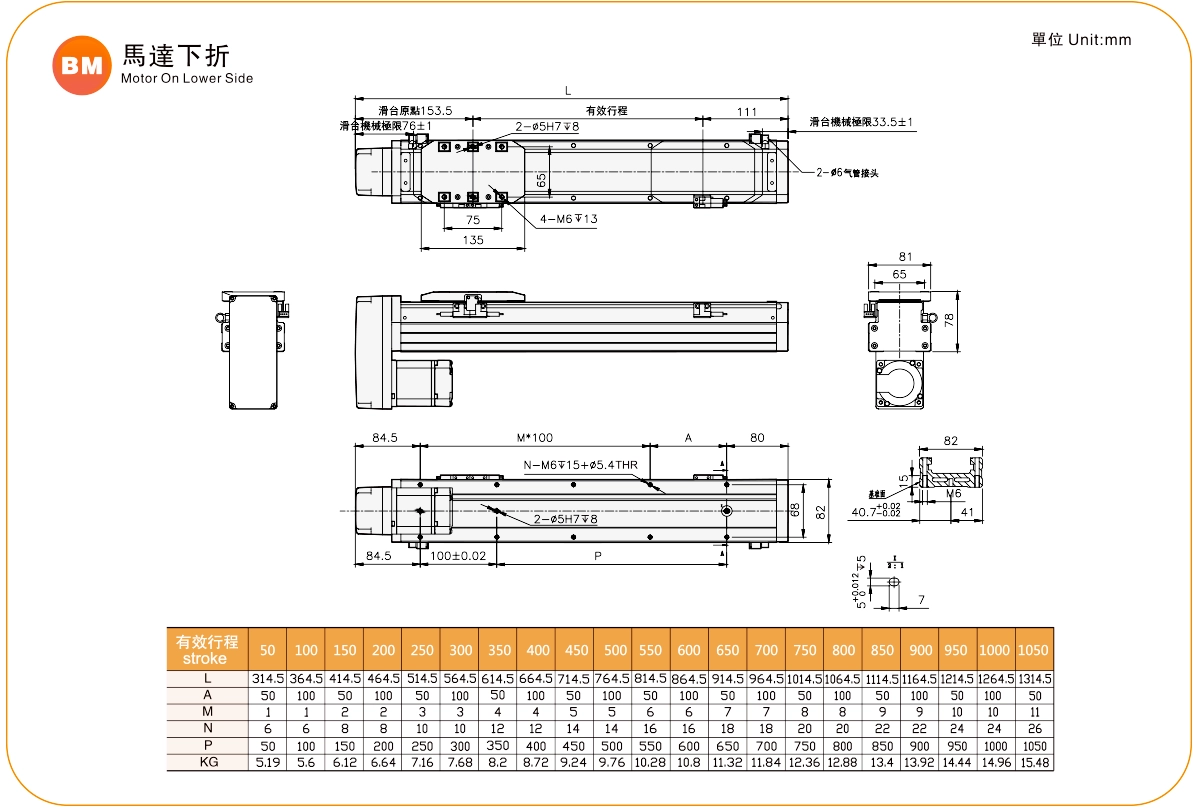

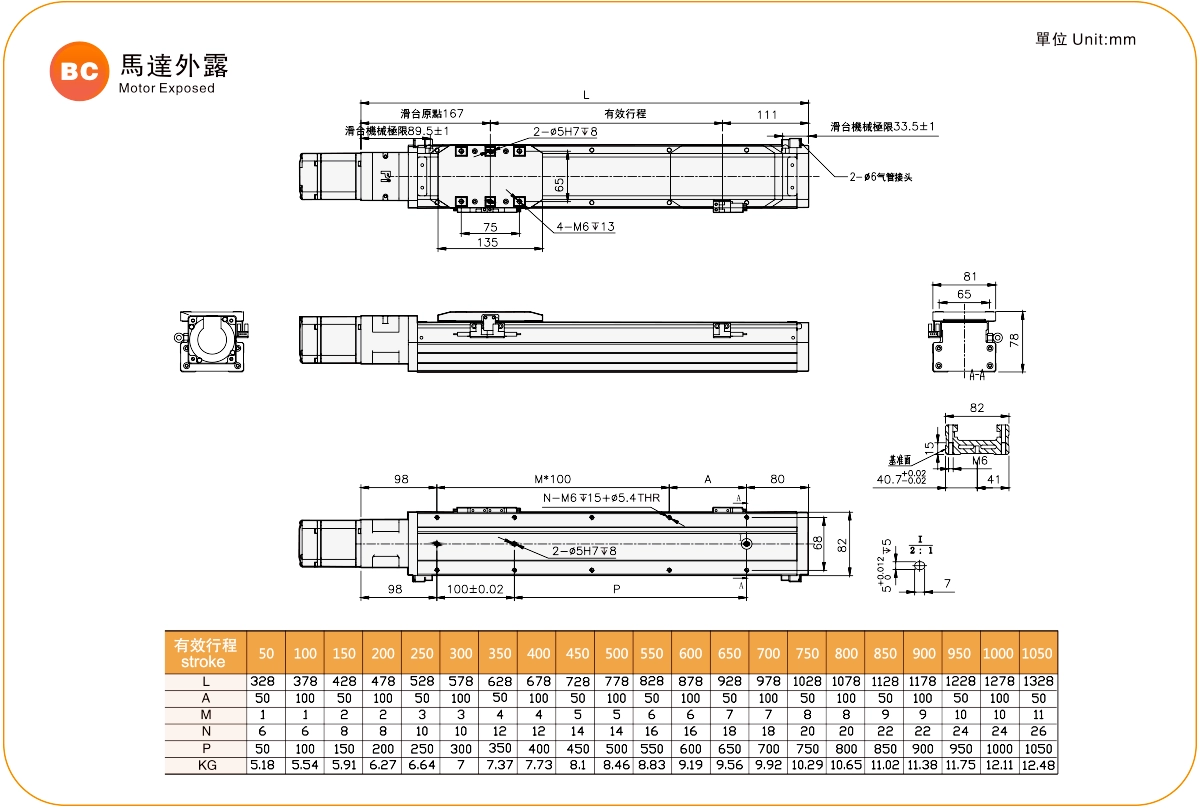

Metodo di ordinazione

GRC8-L10-100-BC-M20B-C4-0001

Specifica

Specifiche	Ripetibilità (mm)		±0,005/0,01
	Passo della vite a sfere (mm)		5	10	20
	Velocità massima (mm/s) ※1		250	500	1000
	Carico utile massimo	Orizzontale (kg)	50	30	18
		Verticale (kg)	15	8	5
	Spinta nominale (N)		683/1388	341/694	174/347
	Passo della corsa (mm) ※2		50-1050 mm/passo 50
Parti	Potenza del servomotore CA (W)		200/400
	Vite a sfere Ø (mm)		C7Ø16
	Guida lineare ad alta rigidità (mm)		Attuatore a vite a sfere
	Accoppiamento (mm)		10X14
	Sensore domestico	Al di fuori	EE-SX672 (NPN)

Disposizione del sensore

※1 Il valore di accelerazione e decelerazione è impostato su 0,2 secondi.

※2 Quando la corsa supera i 600 mm, si verificherà un'eccentricità della vite a sfere. In tali circostanze, si consiglia di ridurre la velocità di lavoro. Per i dettagli, fare riferimento a P85.

Sporgenza consentita

(Unità: mm)

Installazione orizzontale		UN	B	C
Piombo5	20 kg	1560	153	237
	35 kg	890	81	126
	50 kg	550	53	82
Piombo10	10 kg	1730	286	412
	20 kg	839	136	196
	30 kg	541	86	124
Piombo20	6 kg	1213	403	493
	9 kg	800	264	323
	18 kg	592	194	238

(Unità: mm)

Installazione a parete		UN	B	C
Piombo5	20 kg	214	153	1435
	35 kg	113	81	845
	50 kg	74	53	506
Piombo10	10 kg	370	286	1400
	20 kg	176	136	800
	30 kg	112	86	495
Piombo20	6 kg	444	403	760
	9 kg	292	264	277
	18 kg	214	194	544

(Unità: mm)

Installazione verticale		UN	C
Piombo5	10 kg	331	331
	15 kg	220	220
	-	-	-
Piombo10	5 kg	589	589
	8 kg	368	368
	-	-	-
Piombo20	3 kg	935	935
	-	-	-
	-	-	-

Momento di carico statico

(Unità: Nm)

MIO	318
parlamentare	318
SIG	626

*Il valore di coppia nella tabella indica il baricentro.

*La durata operativa è di 10.000 km se il prodotto viene utilizzato nelle condizioni specificate.

*I dati non sono validi per l'uso inverso con montaggio a soffitto. Contattateci per maggiori dettagli se desiderate utilizzare l'apparecchio inverso con montaggio a soffitto.

Indice delle specifiche dell'attuatore elettrico

Usa dove	Modalità guidata	Specifiche del modello	Potenza del motore (la)	Larghezza (mm)	Ripetibilità (mm)	Specifiche della vite a sfere		Carico utile massimo (kg)		Velocità massima (mm/s) *1
Usa dove	Modalità guidata	Specifiche del modello	Potenza del motore (la)	Larghezza (mm)	Ripetibilità (mm)	Diametro esterno (mm)	Piombo (mm)	Orizzontale	Verticale	Velocità massima (mm/s) *1
Standard	Vite a sfere	GRC 5	100W	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRC 8	200/400W	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRC 12	400W	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRC 15	750W	150	±0,01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
