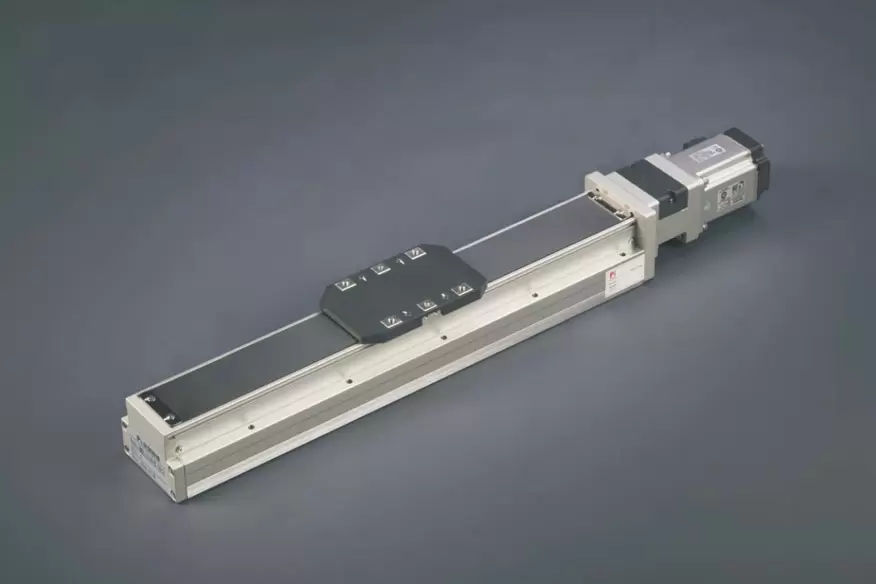

Leggero e di lunga durata

Larghezza del corpo: 82 mm

Ripetibilità: ±0,01 mm

Carico orizzontale: 50 kg

Carico verticale: 15 kg

Velocità massima: 250 mm/s

Gamma di corsa: 25-450 mm

Impostare l'accelerazione e la decelerazione del motore su 0,2 secondi.

Le specifiche standard non sono applicabili all'utilizzo di gru rovesciate. Per qualsiasi esigenza, contattateci telefonicamente o lasciate un messaggio online.

Tempi di consegna: 7-10 giorni

PDF

Scarica 3D

Cadenas3 Ddownload

Rinforzo rigido del sedile scorrevole

Il corpo e la slitta sono realizzati in un unico pezzo, il che risolve il problema della scarsa rigidità e riduce la larghezza, riducendo così lo spazio di installazione dell'attrezzatura.

Facile manutenzione

Entrambi i lati dell'intera serie sono dotati di ugelli di iniezione dell'olio esterni che possono essere riempiti direttamente con olio senza bisogno di coperchio. Lo speciale design della cinghia in acciaio riduce la formazione di peli e può essere utilizzato in ambienti sterili.

Montaggio, risparmio di tempo e praticità

Può essere fissato dall'alto verso il basso o dal basso verso l'alto senza smontare la striscia di acciaio.
Aggiungere un supporto di riferimento per l'installazione sul lato del corpo. Nella parte inferiore del corpo è presente un foro per il perno di posizionamento.

La forza aumenta e la scorrevolezza migliora

Grazie all'utilizzo di una struttura in alluminio, la resistenza del corpo è notevolmente aumentata. Rispetto al modello RMH5S/6S, il binario in acciaio è incorporato nel corpo in alluminio e poi rettificato, migliorando così la precisione dell'altezza di camminata e la rettilineità a meno di ± 0,02 mm (rispetto al modello RMH10/12).

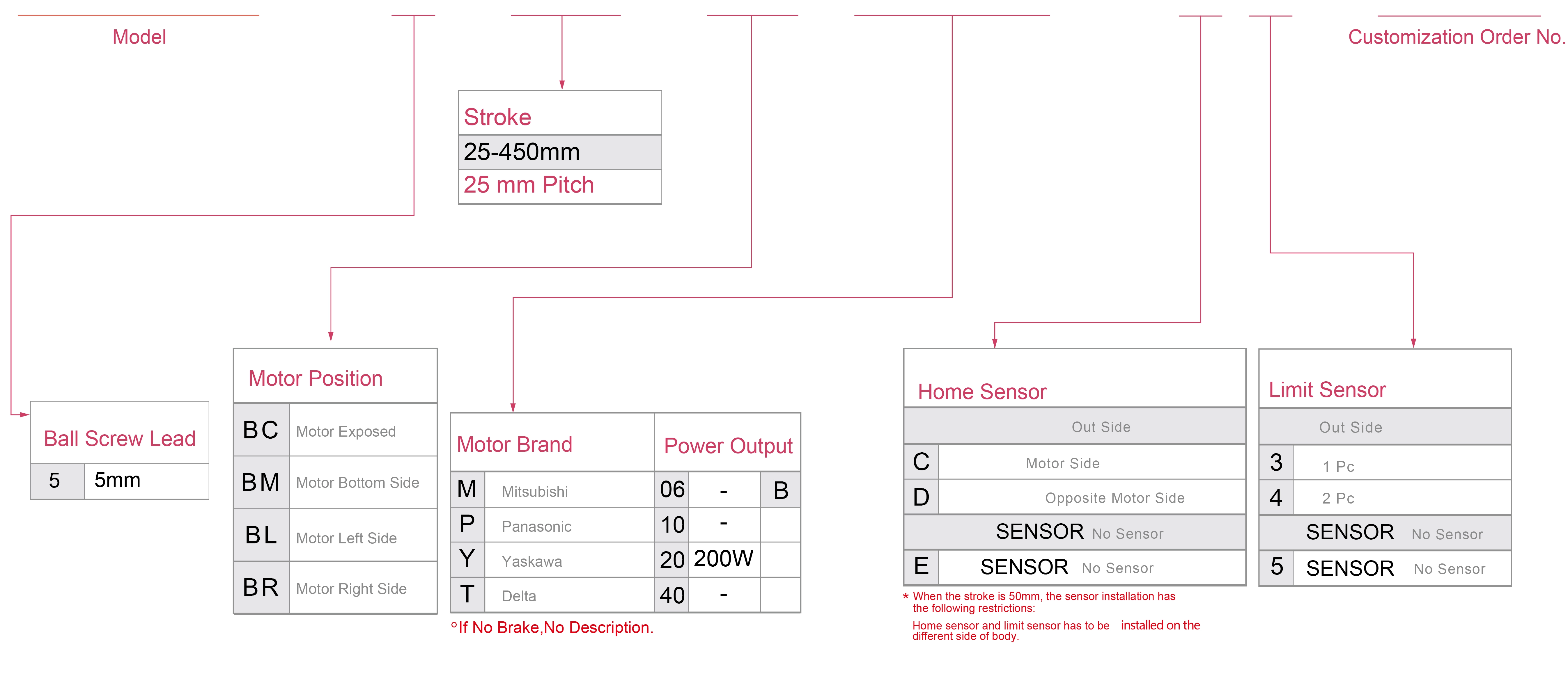

Metodo di ordinazione

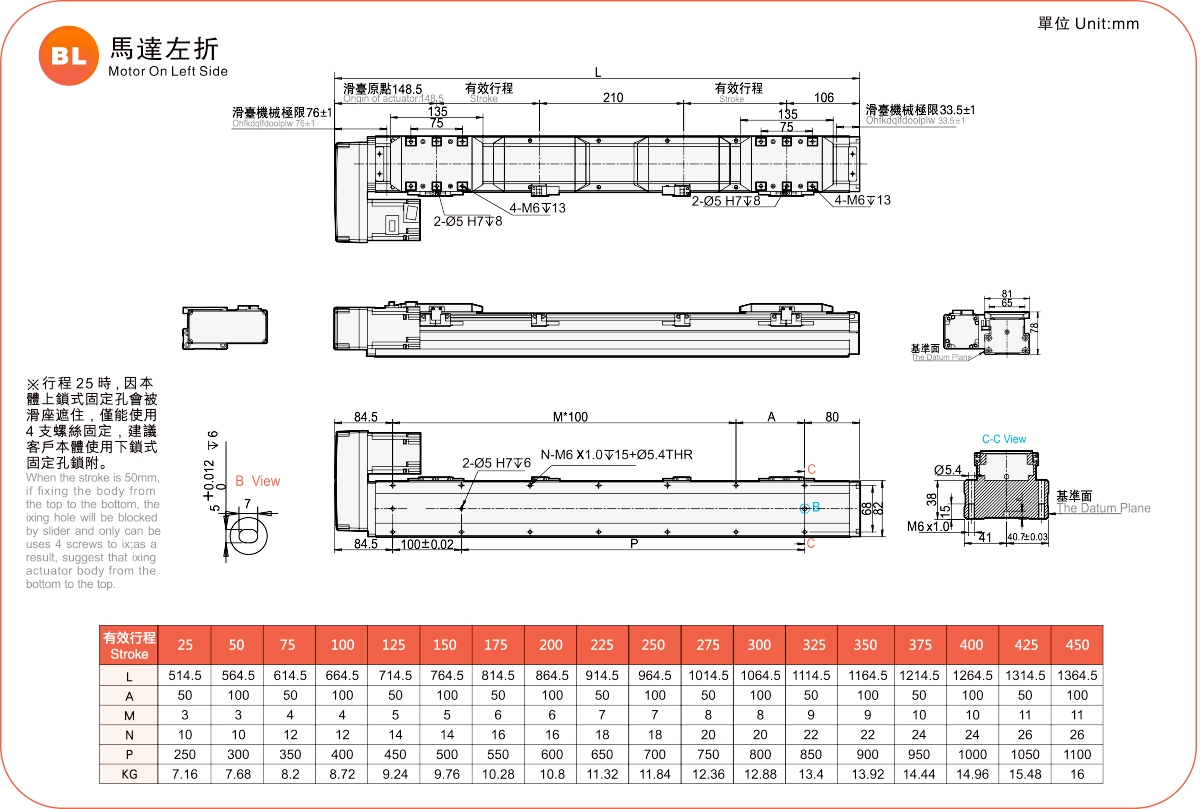

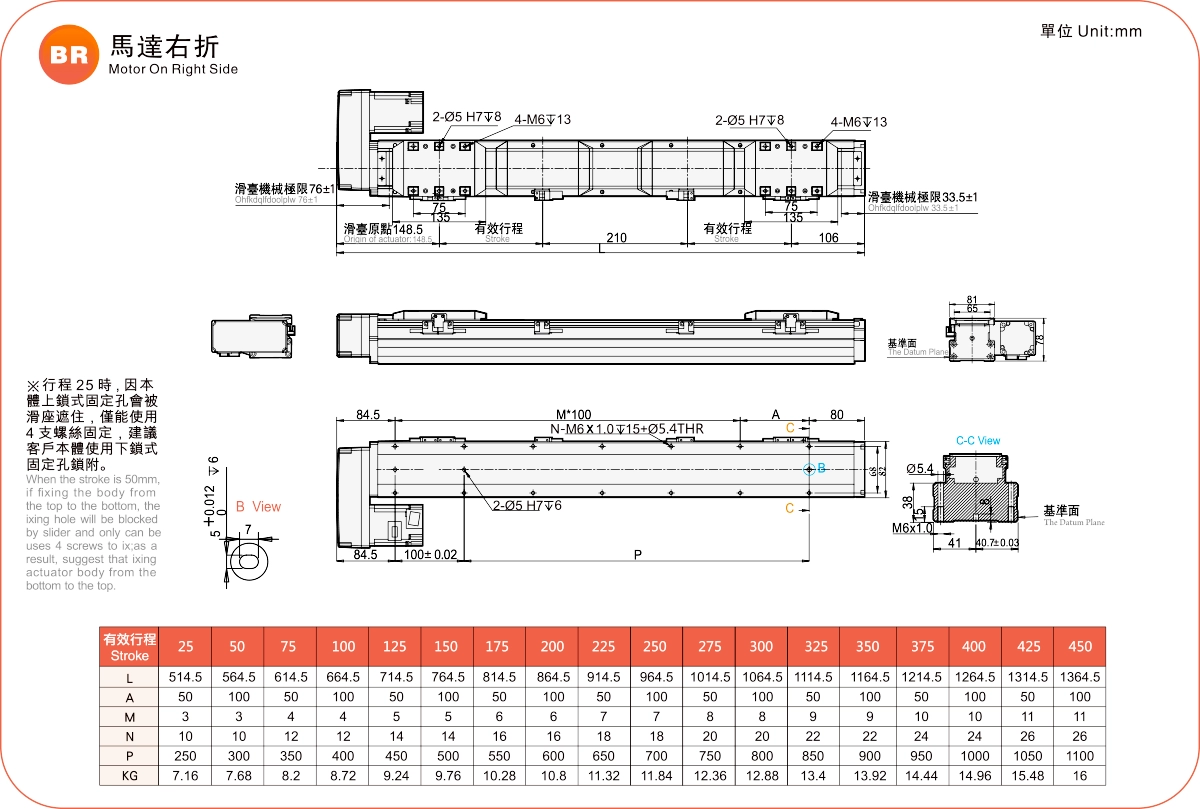

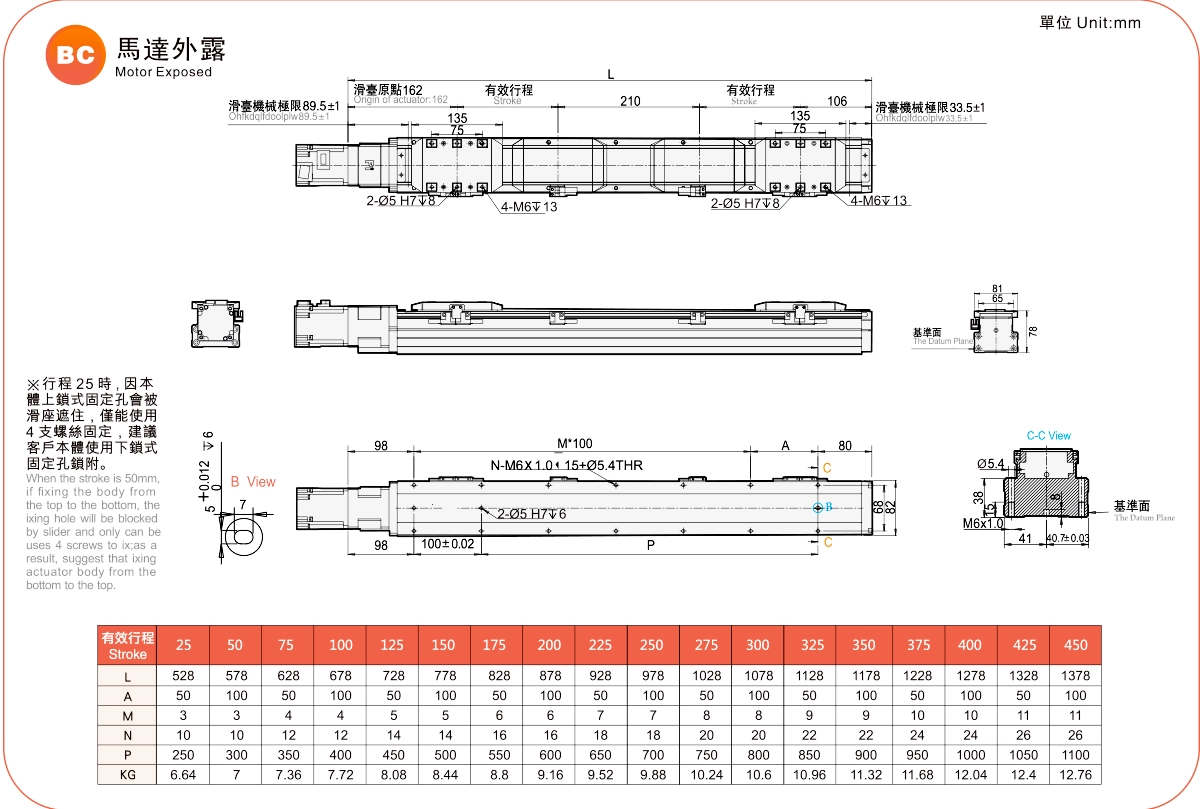

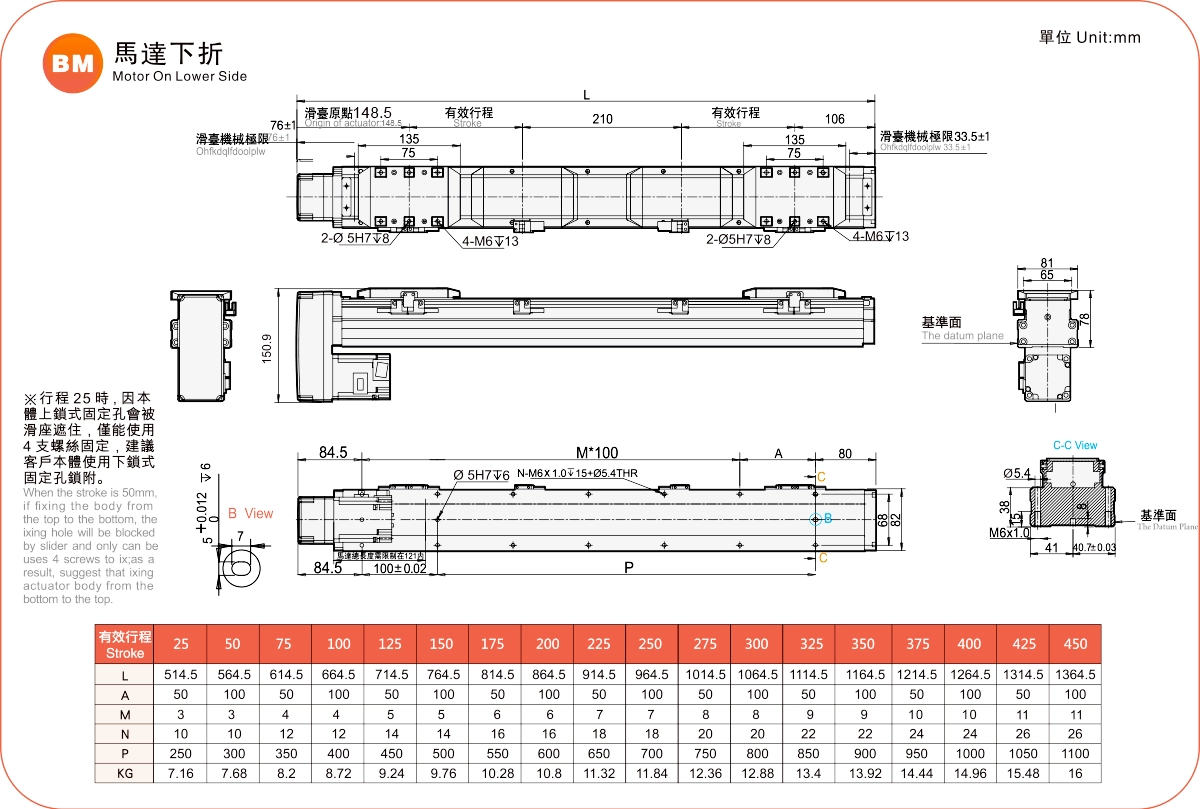

GRH8M - L5-100 -BC-M20B - C4 -0001

Specifica

Specifiche	Ripetibilità (mm)		±0,01
	Passo della vite a sfere (mm)		5
	Velocità massima (mm/s) ※1		250
	Carico utile massimo	Orizzontale (kg)	50 (Carrozza doppia)
		Verticale (kg)	15 ( Carrozza doppia)
	Spinta nominale (N)		683
	Passo della corsa (mm) ※2		25-450 mm/passo 25
Parti	Potenza del servomotore CA (W)		200
	Vite a sfere Ø (mm)		C7Ø16
	Guida lineare ad alta rigidità (mm)		Attuatore a vite a sfere
	Accoppiamento (mm)		10X14/11
	Sensore domestico	Al di fuori	EE-SX674 (NPN)

Disposizione del sensore

※1 Il valore di accelerazione e decelerazione è impostato su 0,2 secondi.

※2 Quando la corsa supera i 600 mm, si verificherà un'eccentricità della vite a sfere. In tali circostanze, si consiglia di ridurre la velocità di lavoro. Per i dettagli, fare riferimento a P85.

Sporgenza consentita

(Unità: mm)

Installazione orizzontale		UN	B	C
Piombo5	20 kg	1560	153	135
	35 kg	890	81	60
	50 kg	550	53	82

(Unità: mm)

Installazione a parete		UN	B	C
Piombo5	20 kg	214	153	1435
	35 kg	113	81	845
	50 kg	74	53	506

(Unità: mm)

Installazione verticale		UN	C
Piombo5	10 kg	331	331
	15 kg	220	220
	-	-	-

Momento di carico statico

(Unità: Nm)

MIO	318
parlamentare	318
SIG	626

*Il valore di coppia nella tabella indica il baricentro.

*La durata operativa è di 10.000 km se il prodotto viene utilizzato nelle condizioni specificate.

*I dati non sono validi per l'uso inverso con montaggio a soffitto. Contattateci per maggiori dettagli se desiderate utilizzare l'apparecchio inverso con montaggio a soffitto.

Indice delle specifiche dell'attuatore elettrico

Usa dove	Modalità guidata	Specifiche del modello	Potenza del motore (la)	Larghezza (mm)	Ripetibilità (mm)	Specifiche della vite a sfere		Carico utile massimo (kg)		Velocità massima (mm/s) *1
Usa dove	Modalità guidata	Specifiche del modello	Potenza del motore (la)	Larghezza (mm)	Ripetibilità (mm)	Diametro esterno (mm)	Piombo (mm)	Orizzontale	Verticale	Velocità massima (mm/s) *1
Standard	Vite a sfere	GRH 4	50/100W	44	±0,01	10	2	25	8	10
							5	20	5	250
							10	12	3.5	500
		GRH 5	100W	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRH 7	100W	75	±0,01	12	2	35	11	100
							5	35	11	100
							10	17	6	500
							20	11	3	1000
		GRH 8	200/400W	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRH 12	400W	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRH 15	750W	150	±0,01	20	5	120	50	2563
							10	120	40	1281
							20	83	25	640
							40	43	12	320

*La velocità massima si basa sul numero massimo di giri al minuto del servomotore (3000).

Attuatore a vite a sfere a corsa lunga

Usa dove	Modalità guidata	Specifiche del modello	Potenza del motore (la)	Larghezza (mm)	Ripetibilità (mm)	Specifiche della vite a sfere		Carico utile massimo (kg)		Velocità massima (mm/s) *1
Usa dove	Modalità guidata	Specifiche del modello	Potenza del motore (la)	Larghezza (mm)	Ripetibilità (mm)	Diametro esterno (mm)	Piombo (mm)	Orizzontale	Verticale	Velocità massima (mm/s) *1
Standard	Vite a sfere	GRH 5M	100W	54	±0,01	12	2	30	10	100
		GRH 8M	200/400W	82	±0,01	16	5	50	15	250
		GRH 12M	400W	120	±0,01	16	5	110	33	1600
