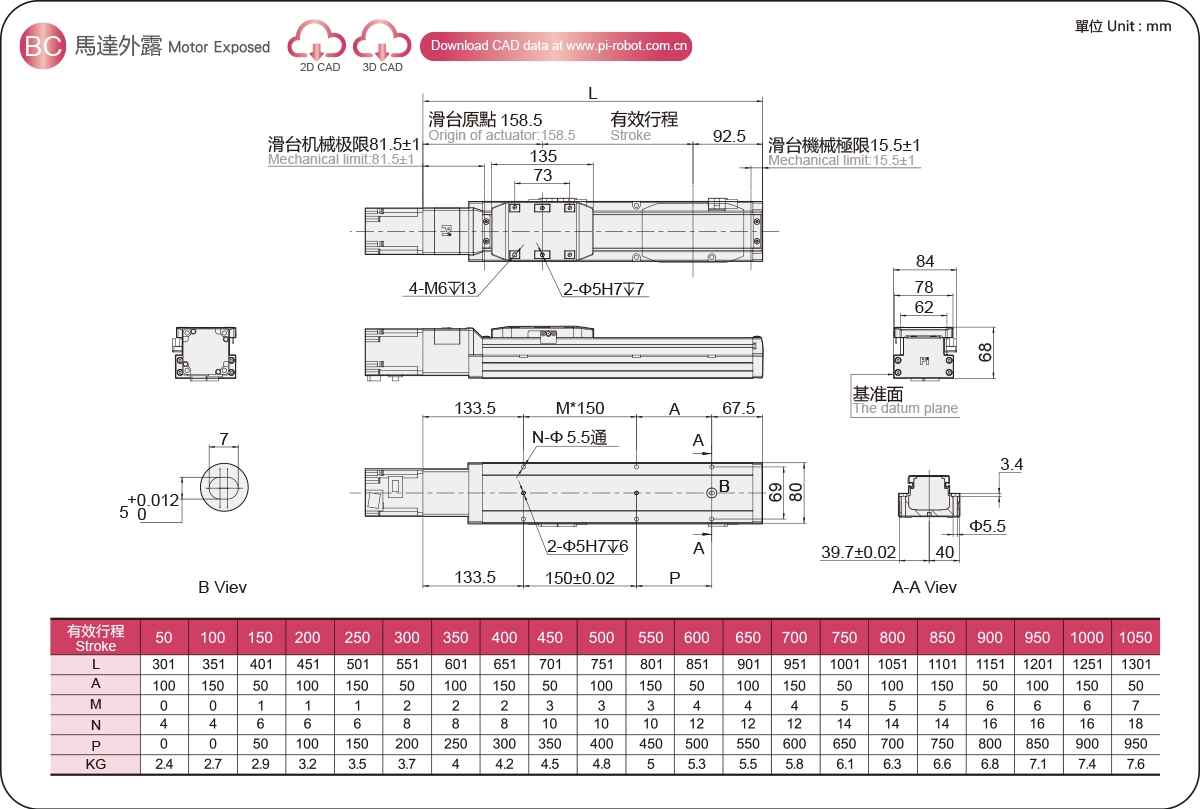

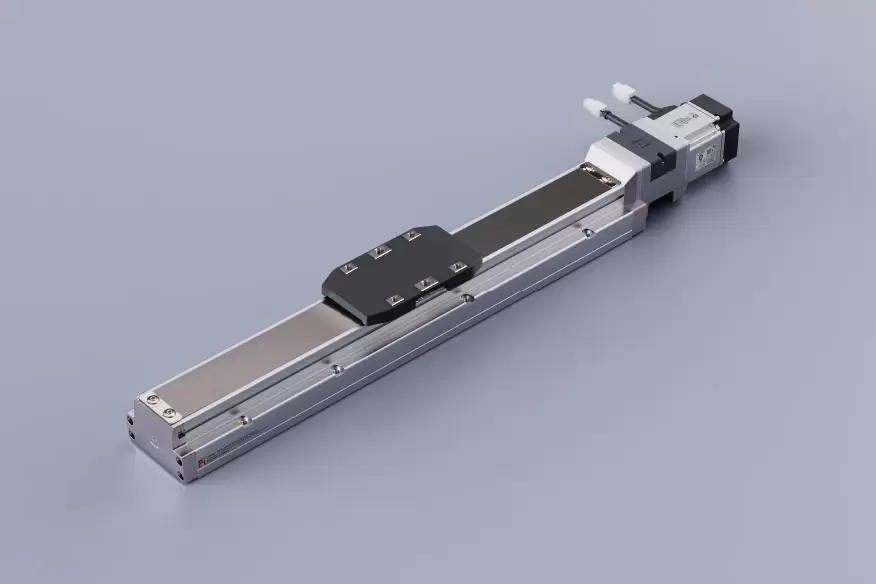

Posizione attuale：Casa > Prodotto > Attuatore a vite a sfere standard > Serie GSH > GSH8 > Motore GSH8 esposto

Leggero e di lunga durata

Larghezza del corpo: 80-68 mm

Ripetibilità: ±0,005/0,01 mm

Carico orizzontale: 50 kg

Carico verticale: 20 kg

Velocità massima: 1000 mm/s

Gamma di corsa: 50-1050 mm

Impostare l'accelerazione e la decelerazione del motore su 0,2 secondi.

Le specifiche standard non sono applicabili all'utilizzo di gru rovesciate. Per qualsiasi esigenza, contattateci telefonicamente o lasciate un messaggio online.

Tempi di consegna: 7-10 giorni

PDF

Scarica 3D

Cadenas3 Ddownload

Design a quattro colonne - precisione migliorata

Senza spazi vuoti, può muoversi con leggerezza e facilità nella "scanalatura ad arco circolare", che consente di mantenere un'elevata precisione per lungo tempo.
Il cursore interno può raggiungere lo stesso carico nominale in tutte e quattro le direzioni e può essere utilizzato in qualsiasi direzione.
Elevata rigidità, alta precisione, basso attrito, capacità di carico ad alta velocità, lunga durata.

Struttura più compatta

Rispetto ai prodotti tradizionali, le dimensioni sono state ridotte. È facile da assemblare nelle apparecchiature e contribuisce anche alla miniaturizzazione dell'apparecchiatura stessa.

Lungo viaggio

Una tavola scorrevole a quattro colonne con vite a sfere incorporata con una corsa fino a 3000 mm e una velocità massima di 2200 mm/s,

Può essere installato verticalmente

Tutte le serie possono essere installate verticalmente.

Manutenzione semplice - costi estremamente bassi

L'intera serie può essere lubrificata esternamente senza rimuovere il coperchio. È dotata di un sistema di accumulo dell'olio autolubrificante con una speciale struttura a cinghia in acciaio.

Stili completi - numerosi vantaggi

Grazie alla protezione della cinghia in acciaio, può impedire che corpi estranei cadano direttamente sul tavolo scorrevole, riducendo la generazione di polvere; può essere utilizzato in ambienti di camere bianche e può essere dotato di motori di diversi produttori e metodi di installazione.

Metodo di ordinazione

GSH8 - L5 - 100 - B C- M 4 0 B - C 4 - 0001

Specifica

Specifiche	Ripetibilità (mm)		±0,005/0,01
	Passo della vite a sfere (mm)		5	10	20
	Velocità massima (mm/s) ※1		250	500	1000
	Carico utile massimo	Orizzontale (kg)	50	35	20
		Verticale (kg)	20	10	5
	Spinta nominale (N)		1388	694	347
	Passo della corsa (mm) ※2		50-1050 mm/passo 50
Parti	Potenza del servomotore CA (W)		400
	Vite a sfere Ø (mm)		C7Ø16
	Guida lineare ad alta rigidità (mm)		Attuatore a vite a sfere
	Accoppiamento (mm)		10X14
	Sensore domestico	Al di fuori	EE-SX672 (NPN)
		Incorporato	EE-SX674 (NPN)

Disposizione del sensore

※1 Il valore di accelerazione e decelerazione è impostato su 0,2 secondi.

※2 Quando la corsa supera i 600 mm, si verificherà un'eccentricità della vite a sfere. In tali circostanze, si consiglia di ridurre la velocità di lavoro. Per i dettagli, fare riferimento a P85.

Sporgenza consentita

(Unità: mm)

Installazione orizzontale		UN	B	C
Piombo5	20 kg	450	192	260
	35 kg	250	84	184
	55 kg	150	60	87
Piombo10	15 kg	450	165	320
	30 kg	250	75	162
	35 kg	150	66	140
Piombo20	10 kg	450	260	350
	15 kg	250	150	237
	20 kg	150	90	180

(Unità: mm)

Installazione a parete		UN	B	C
Piombo5	20 kg	260	110	300
	35 kg	160	65	200
	55 kg	85	45	150
Piombo10	15 kg	350	120	400
	30 kg	180	90	200
	35 kg	120	70	100
Piombo20	10 kg	260	200	300
	15 kg	200	120	250
	20 kg	150	100	200

(Unità: mm)

Installazione verticale		UN	C
Piombo5	5 kg	500	500
	10 kg	250	250
	20 kg	120	120
Piombo10	5 kg	450	450
	10 kg	220	220
	-	-	-
Piombo20	2,5 kg	720	720
	5 kg	360	360
	-	-	-

Momento di carico statico

(Unità: Nm)

MIO	323
parlamentare	323
SIG	579

*Il valore di coppia nella tabella indica il baricentro.

*La durata operativa è di 10.000 km se il prodotto viene utilizzato nelle condizioni specificate.

*I dati non sono validi per l'uso inverso con montaggio a soffitto. Contattateci per maggiori dettagli se desiderate utilizzare l'apparecchio inverso con montaggio a soffitto.

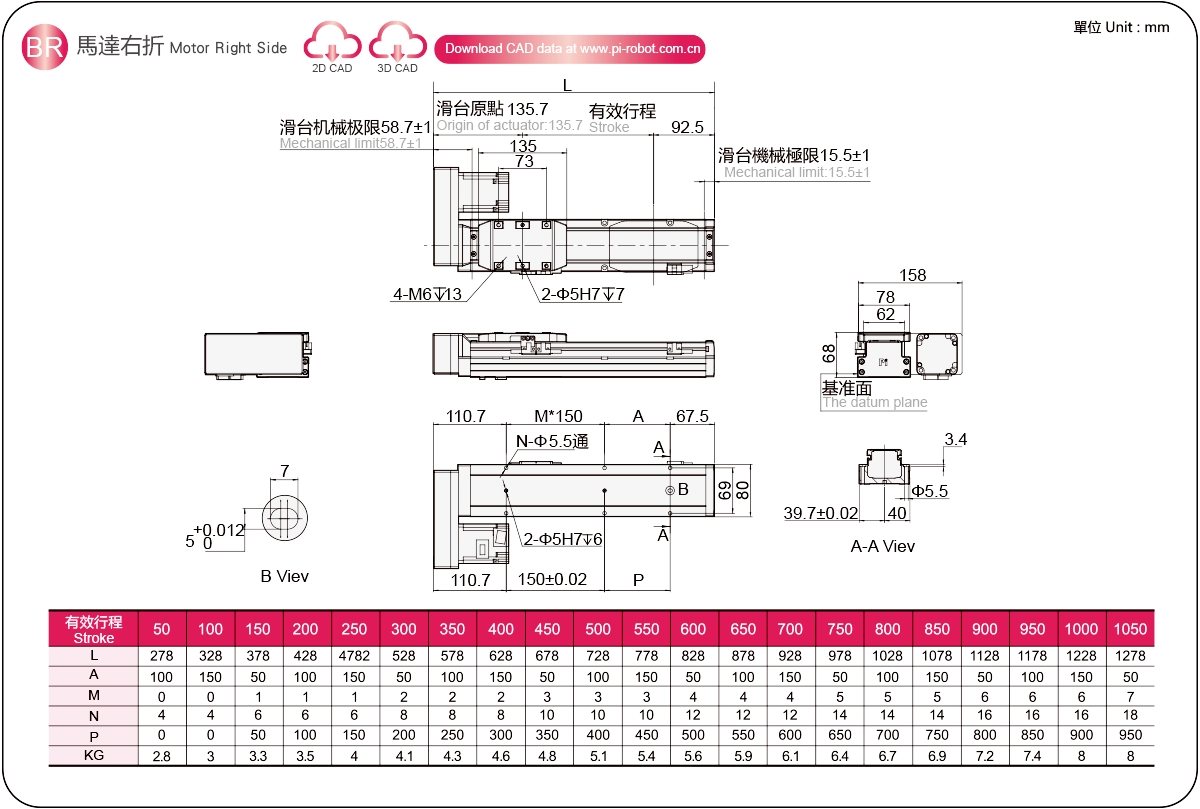

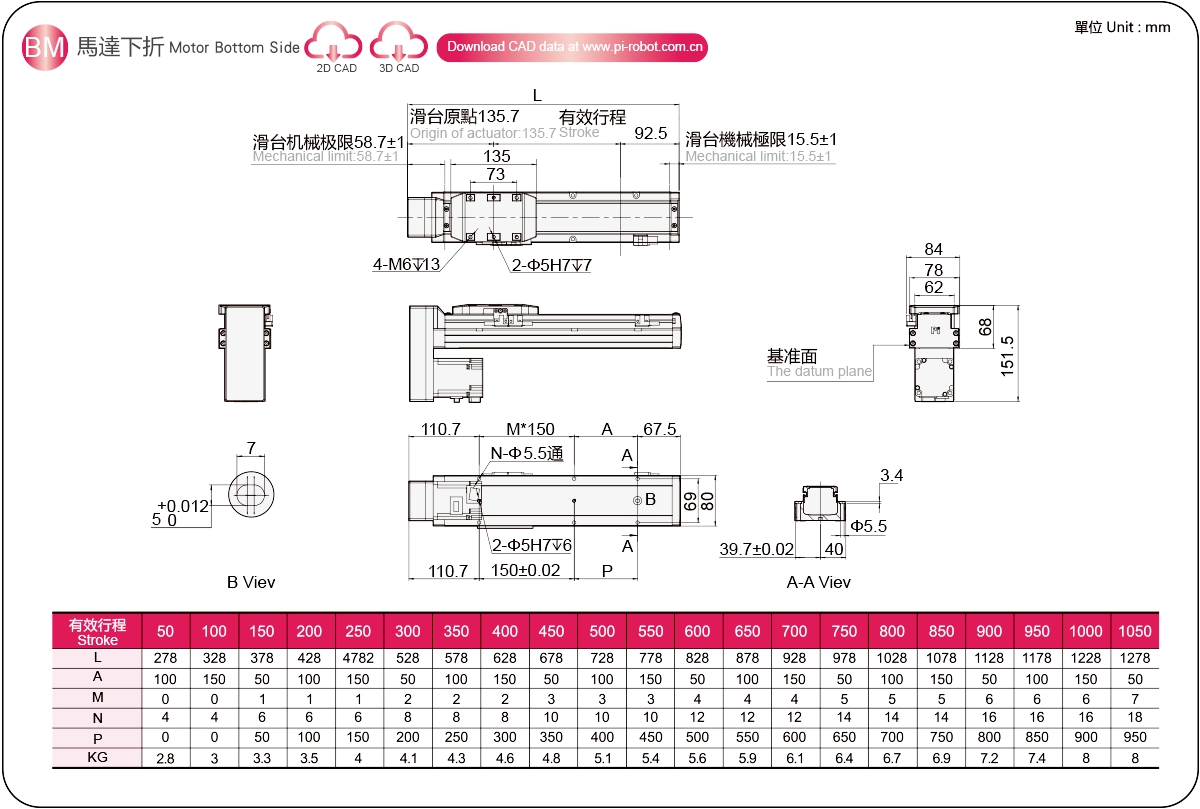

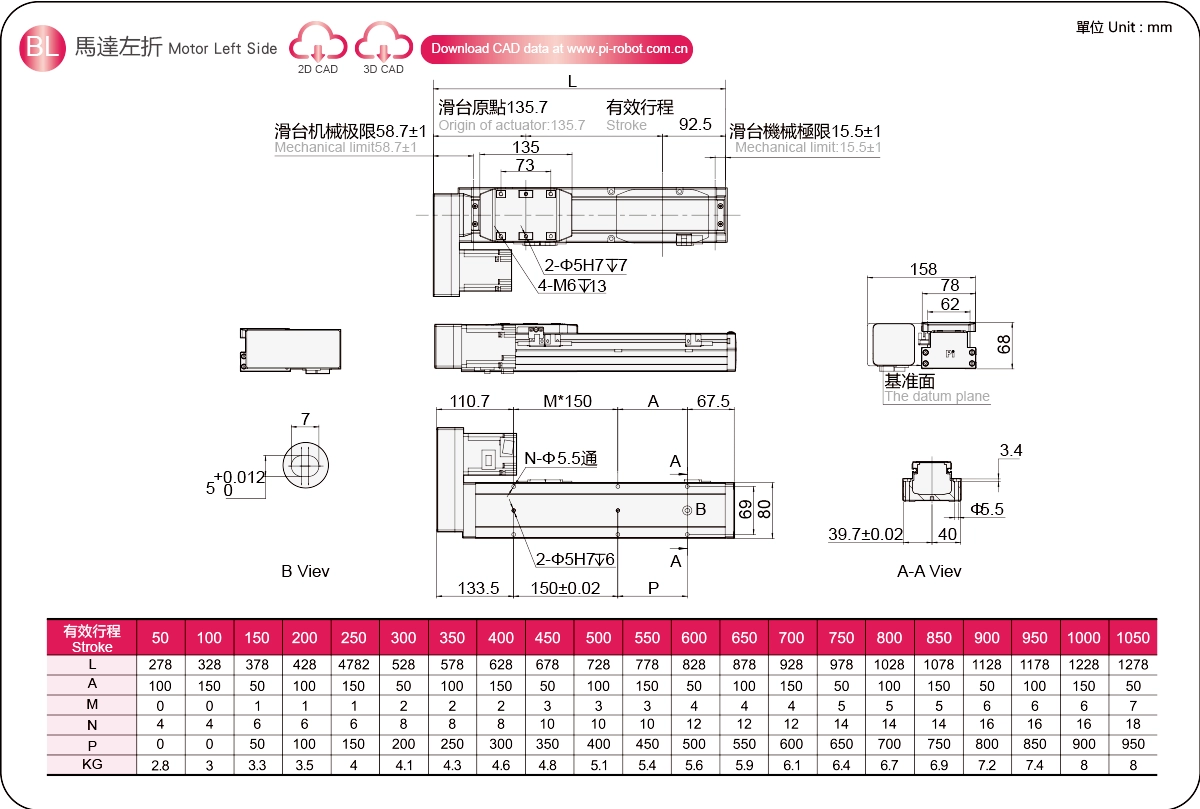

Indice delle specifiche dell'attuatore elettrico

Usa dove	Modalità guidata	Specifiche del modello	Potenza del motore (la)	Larghezza (mm)	Altezza del corpo (mm)	Ripetibilità (mm)	Specifiche della vite a sfere		Carico utile massimo (kg)		Velocità massima (mm/s) *1
							Diametro esterno (mm)	Piombo (mm)	Orizzontale	Verticale
							Diametro esterno (mm)	Piombo (mm)	Orizzontale	Verticale
Standard	Vite a sfere	GSH6	100W	60	50	±0,005/0,01	12	5	30	15	250
								5	30	15	250
								10	18	7	500
								10	18	7	500
								20	12	3	1000
								20	12	3	1000
		GSH8	400W	80	68	±0,005/0,01	16	5	50	20	250
								5	50	20	250
								10	35	10	500
								10	35	10	500
								20	20	5	1000
								20	20	5	1000
		GSH10	400W	100	70	±0,005/0,01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14	400W	135	78	±0,005/0,01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17	750W	170	90	±0,005/0,01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20	750W	200	102	±0,005/0,01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000

Serie a corsa extra lunga

Usa dove	Modalità guidata	Specifiche del modello	Potenza del motore (la)	Larghezza (mm)	Altezza del corpo (mm)	Ripetibilità (mm)	Specifiche della vite a sfere		Carico utile massimo (kg)		Velocità massima (mm/s) *1
							Diametro esterno (mm)	Piombo (mm)	Orizzontale	Verticale
							Diametro esterno (mm)	Piombo (mm)	Orizzontale	Verticale
Standard	Vite a sfere	GSH10S	400W	100	70	±0,005/0,01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14S	400W	135	78	±0,005/0,01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17S	750W	170	90	±0,005/0,01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20S	750W	200	102	±0,005/0,01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000
