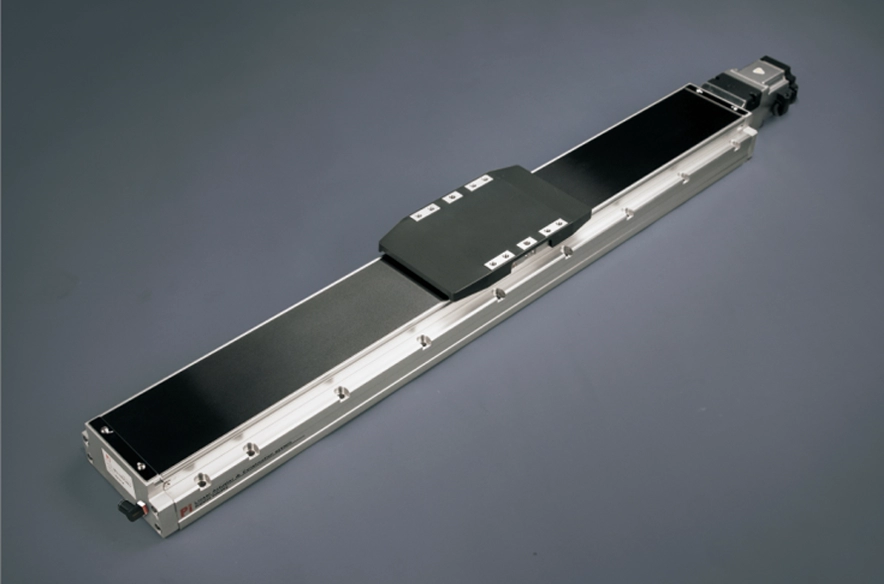

Leggero e di lunga durata

Larghezza del corpo: 150 mm

Ripetibilità: ±0,01 mm

Carico orizzontale: 120 kg

Carico verticale: 50 kg

Velocità massima: 2000 mm/s

Corsa: 100-1350 mm

Impostare l'accelerazione e la decelerazione del motore a 0,2 secondi.

Le specifiche standard non sono applicabili all'utilizzo di gru a ribaltamento. Per qualsiasi esigenza particolare, vi preghiamo di contattarci telefonicamente o di lasciare un messaggio online.

Tempi di consegna: 7-10 giorni

PDF

Scarica 3D

Cadenas3 Ddownload

Rinforzo rigido del sedile scorrevole

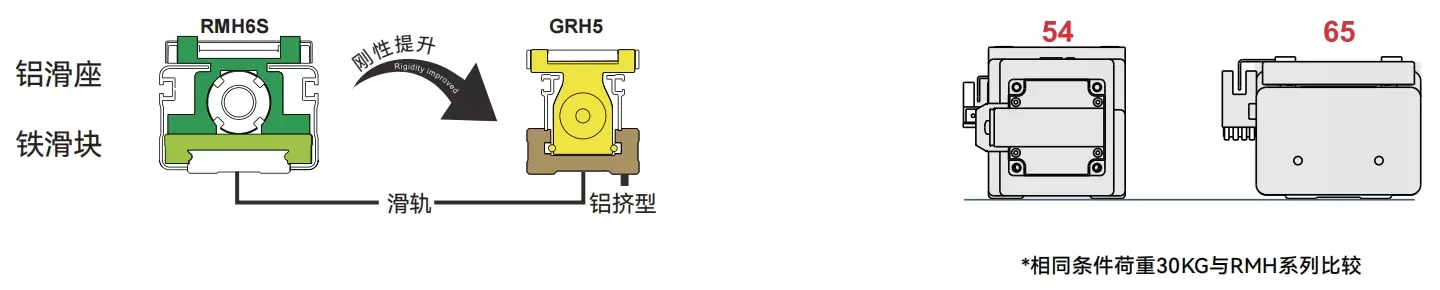

Il corpo e la slitta sono realizzati in un unico pezzo, il che risolve il problema della scarsa rigidità e riduce la larghezza, consentendo di ridurre lo spazio di installazione dell'apparecchiatura.

Manutenzione semplice

Entrambi i lati dell'intera serie sono dotati di ugelli di iniezione dell'olio esterni che consentono il riempimento diretto senza bisogno di un coperchio. Lo speciale design con fascetta in acciaio riduce la presenza di capelli e permette l'utilizzo in ambienti a camera bianca.

Montaggio, risparmio di tempo e praticità

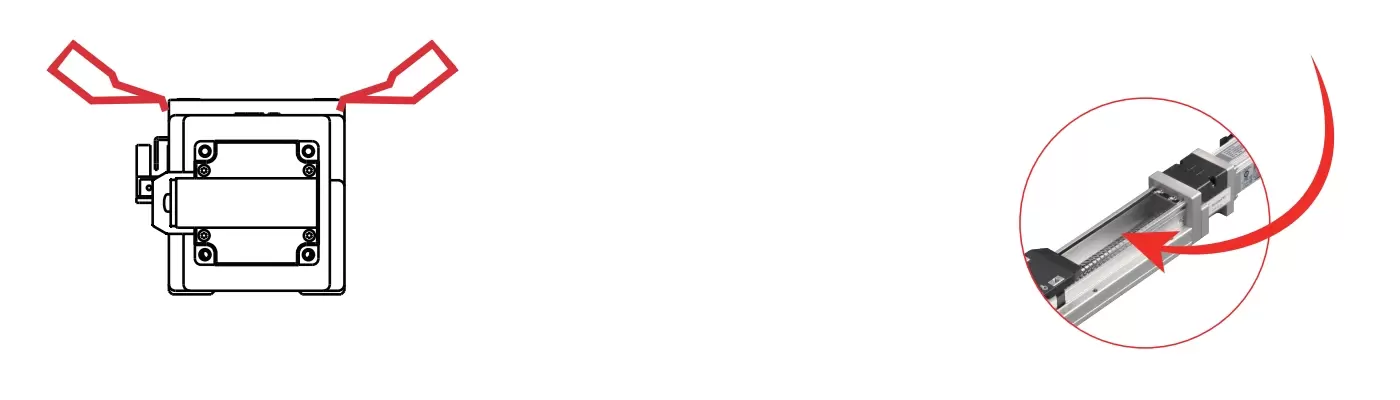

Può essere fissato dall'alto verso il basso o dal basso verso l'alto senza smontare la striscia d'acciaio.

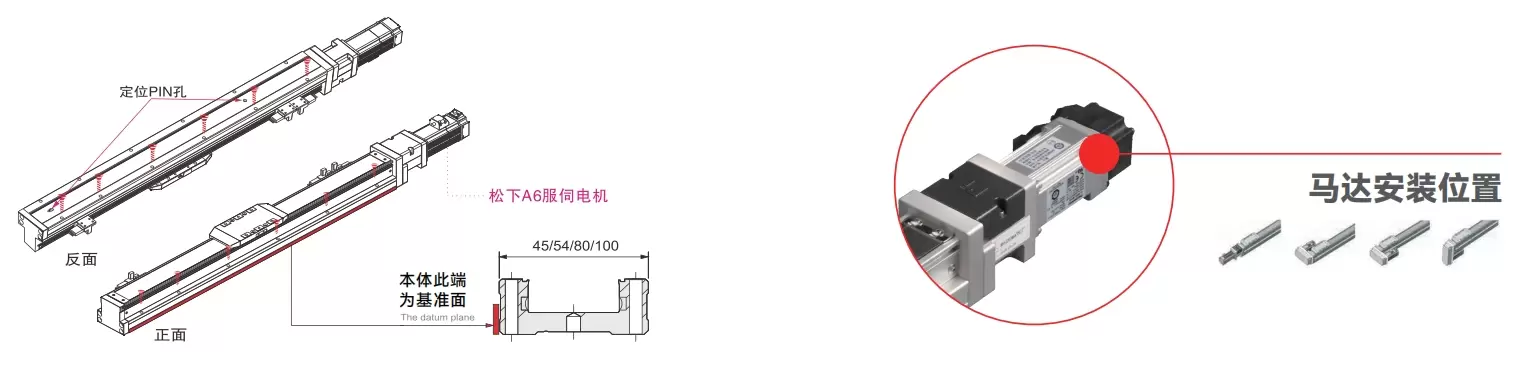

Aggiungere un supporto di riferimento per l'installazione sul lato del corpo. È presente un foro per il perno di posizionamento nella parte inferiore del corpo.

La resistenza aumenta e la scorrevolezza migliora.

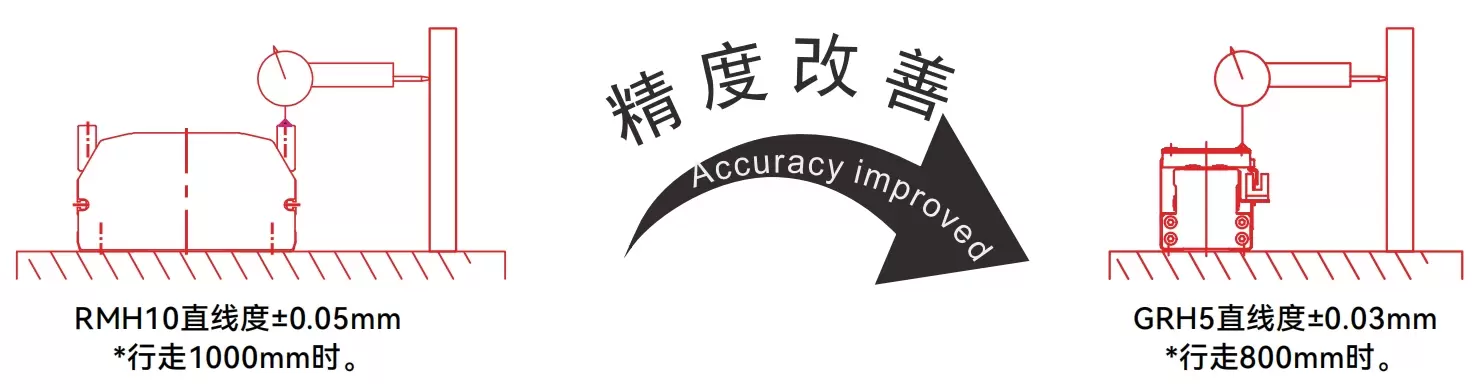

Grazie all'utilizzo di una struttura in alluminio, la resistenza del corpo è notevolmente aumentata. Rispetto ai modelli RMH5S/6S, il binario in acciaio è incorporato nel corpo in alluminio e successivamente rettificato, migliorando così la precisione dell'altezza di camminamento e della rettilineità a valori inferiori a ± 0,02 mm (rispetto ai modelli RMH10/12).

Metodo di ordinazione

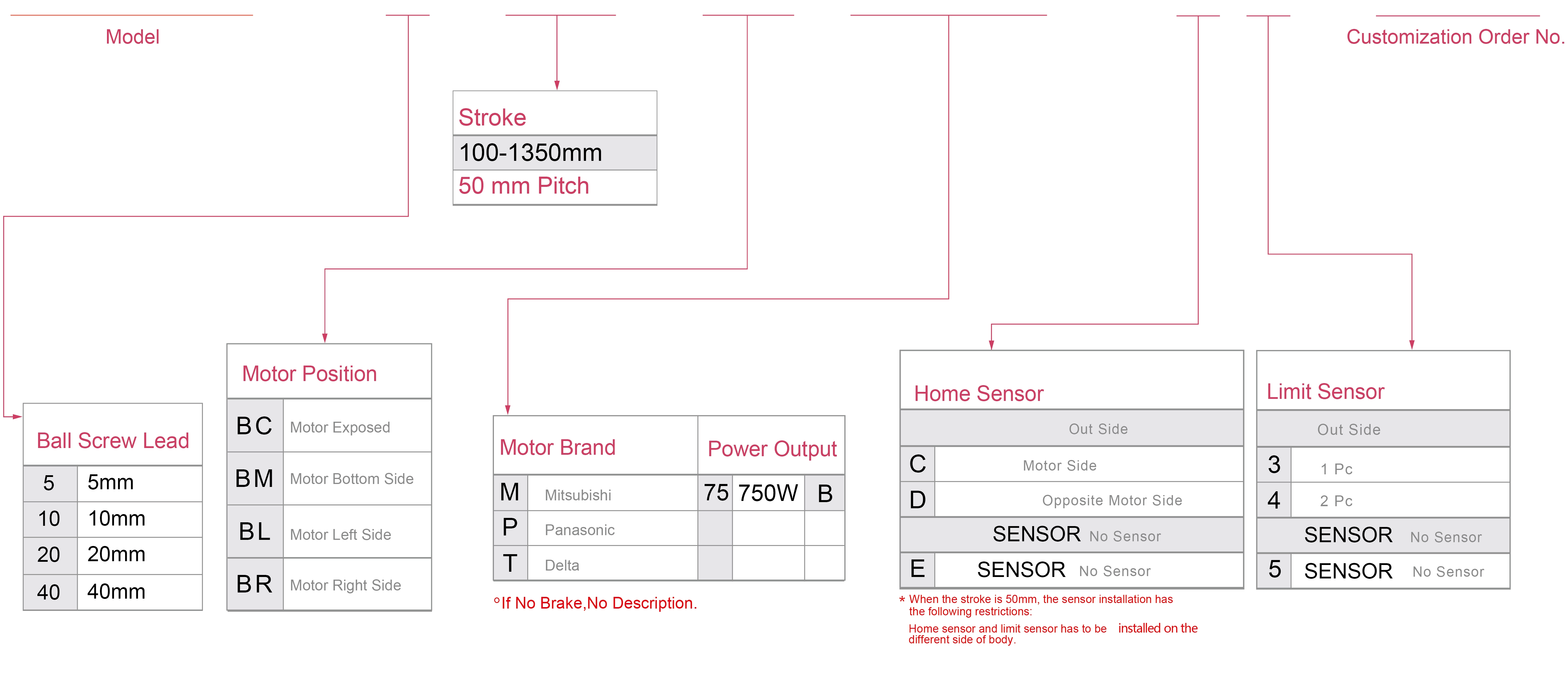

GRC15 - L5-100-BC-M75B - C4 -0001

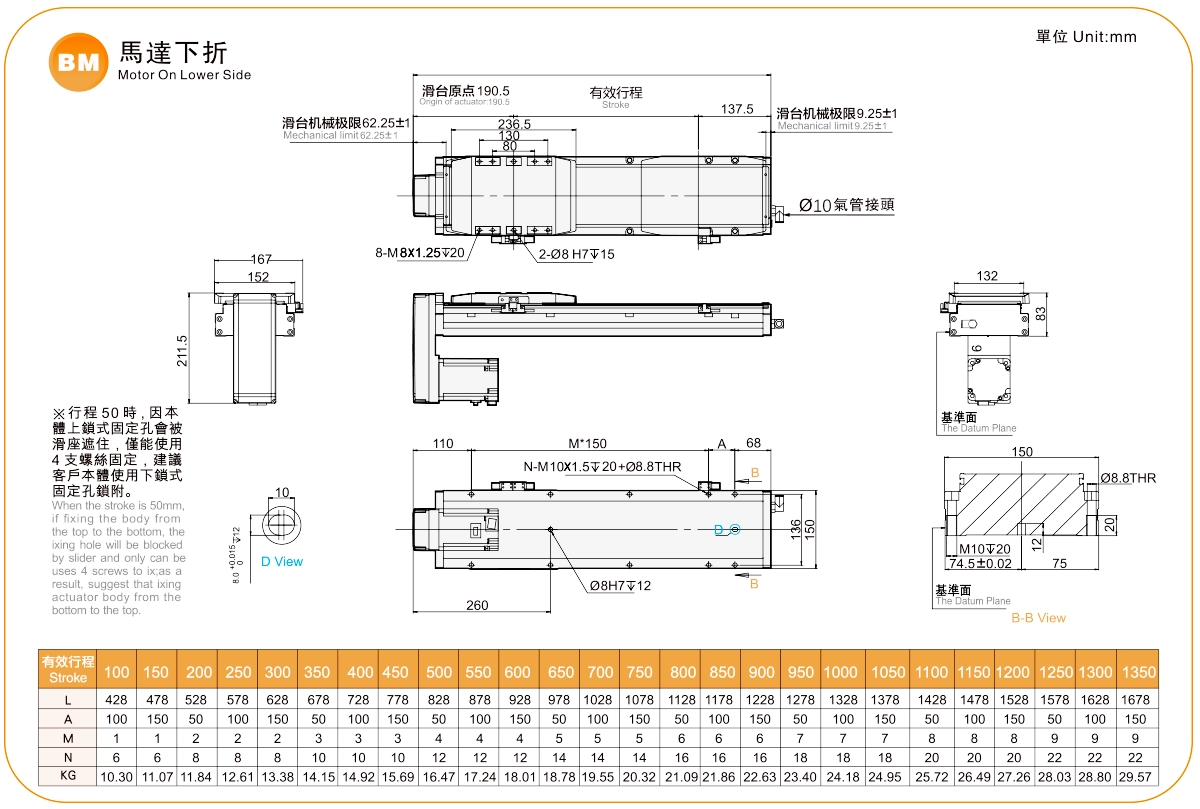

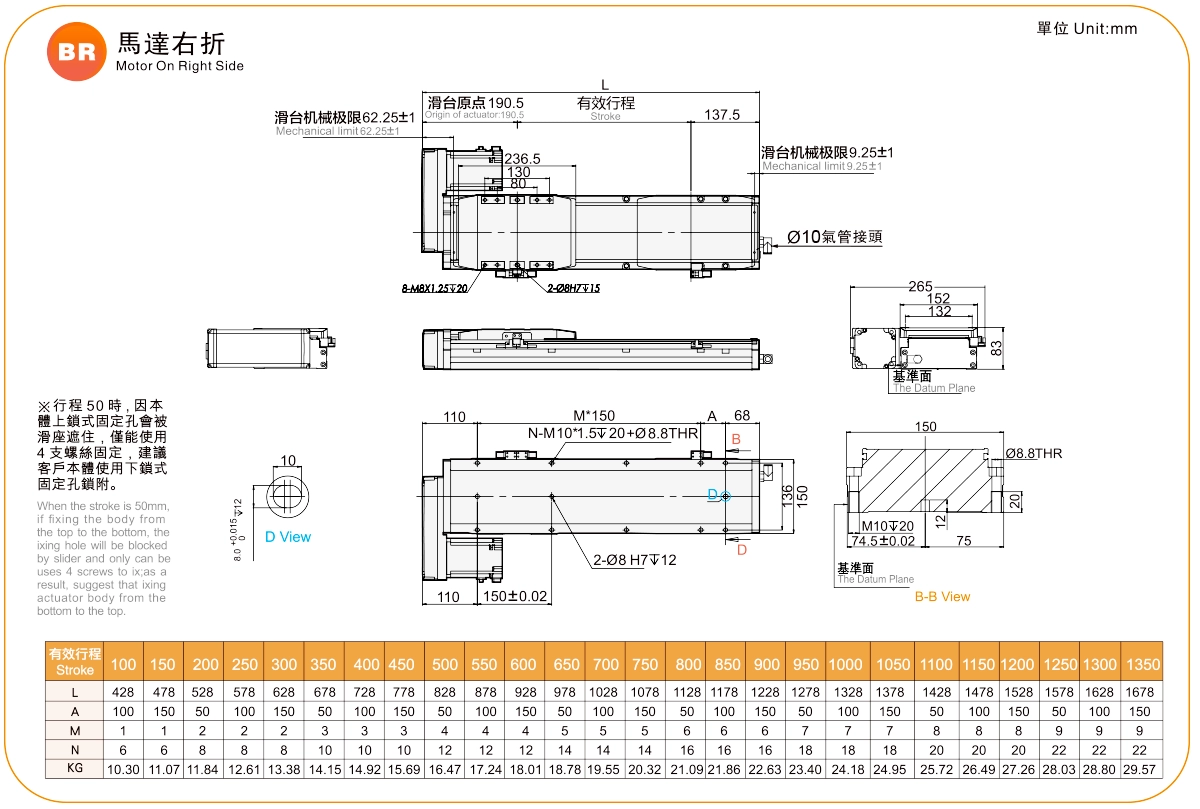

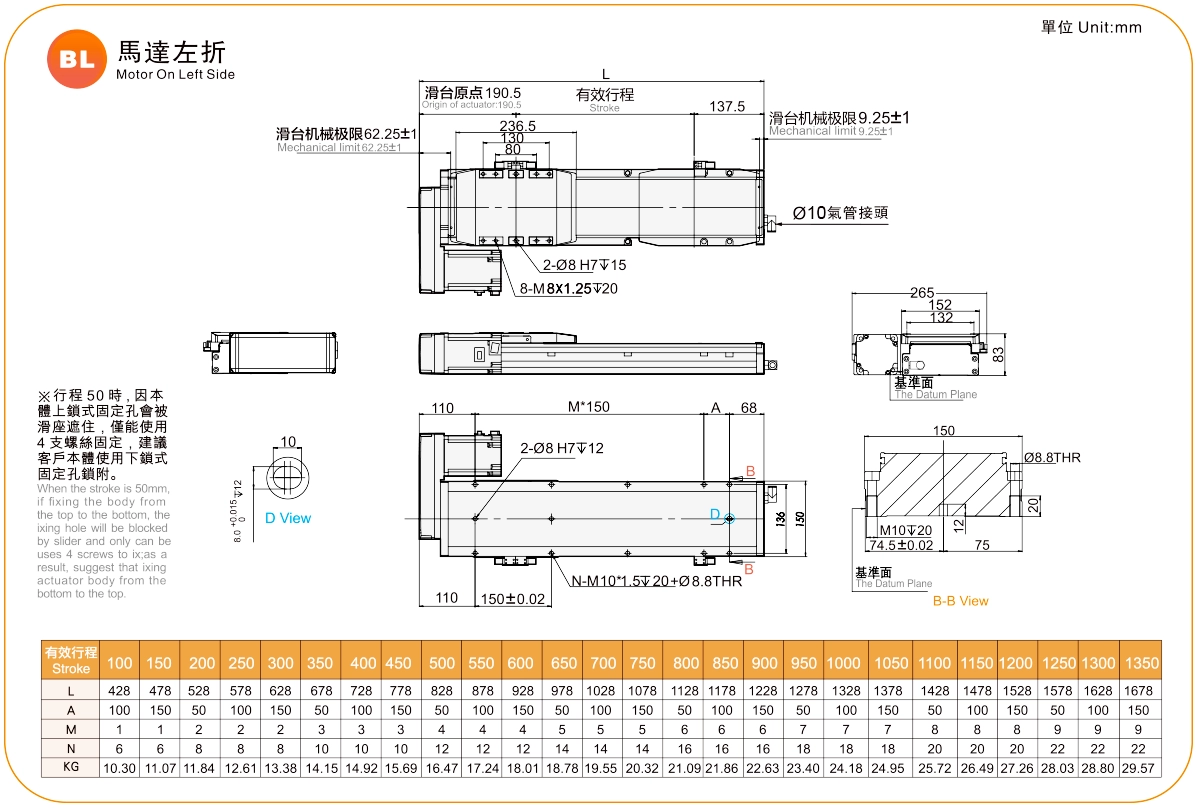

Specifiche

Specifiche	Ripetibilità (mm)		±0,005/0,01
	Passo della vite a ricircolo di sfere (mm)		5	10	20	40
	Velocità massima (mm/s) ※1		250	500	1000	2000
	Carico utile massimo	Orizzontale (kg)	120	120	83	43
		Verticale (kg)	50	40	25	12
	Spinta nominale (N)		2563	1281	640	320
	Passo della corsa (mm) ※2		Passo 100-1350 mm/50 mm
Parti	Potenza del servomotore CA (W)		750
	Vite a ricircolo di sfere Ø (mm)		C7Ø20
	Guida lineare ad alta rigidità (mm)		Attuatore a vite a ricircolo di sfere
	Giunto (mm)		12X19
	Sensore domestico	Al di fuori	EE-SX672 (NPN)

Schema del sensore

※1 Il valore di accelerazione e decelerazione è impostato a 0,2 secondi.

※2 Quando la corsa supera i 600 mm, si verifica l'eccentricità della vite a ricircolo di sfere. In queste circostanze, si consiglia di ridurre la velocità di lavoro. Per ulteriori dettagli, consultare la pagina P85.

Sporgenza consentita

(Unità: mm)

Installazione orizzontale		UN	B	C
Lead5	70 kg	1800	329	380
	90 kg	1637	233	302
	120 kg	1220	140	210
Lead10	65 kg	1611	318	353
	85 kg	1180	232	236
	120 kg	680	154	162
Lead20	35 kg	1150	392	518
	55 kg	713	235	308
	83 kg	470	190	204
Lead40	15 kg	760	680	538
	22 kg	500	396	320
	43 kg	260	231	210

(Unità: mm)

Installazione a parete		UN	B	C
Lead5	70 kg	226	223	1920
	90 kg	251	253	1707
	120 kg	180	160	1210
Lead10	65 kg	286	338	1760
	85 kg	198	252	1330
	120 kg	136	174	750
Lead20	35 kg	410	422	1260
	55 kg	250	265	803
	83 kg	162	210	520
Lead40	15 kg	450	721	810
	22 kg	266	421	530
	43 kg	172	251	280

(Unità: mm)

Installazione verticale		UN	C
Lead5	20 kg	1168	1168
	30 kg	811	811
	50 kg	510	510
Lead10	15 kg	1311	1311
	25 kg	750	750
	40 kg	507	507
Lead20	10 kg	1602	1602
	14 kg	987	987
	25 kg	620	620
Lead40	7 kg	1100	1100
	12 kg	620	620
	-	-	-

Momento di carico statico

(Unità: Nm)

MIO	886
MP	826
SIG	1500

*Il valore della coppia nel grafico indica il centro di gravità.

*La durata operativa è di 10.000 km se il prodotto viene utilizzato nelle condizioni specificate.

*I dati forniti non si riferiscono all'utilizzo con montaggio a soffitto invertito. Contattateci per maggiori dettagli se desiderate utilizzare il dispositivo con montaggio a soffitto invertito.

Indice delle specifiche dell'attuatore elettrico

Utilizzare dove	Modalità guidata	Specifiche del modello	Uscita motore (w)	Larghezza (mm)	Ripetibilità (mm)	Specifiche della vite a ricircolo di sfere		Carico utile massimo (kg)		Velocità massima (mm/s) *1
Utilizzare dove	Modalità guidata	Specifiche del modello	Uscita motore (w)	Larghezza (mm)	Ripetibilità (mm)	Diametro esterno (mm)	Piombo (mm)	Orizzontale	Verticale	Velocità massima (mm/s) *1
Standard	Vite a ricircolo di sfere	GRC 5	100W	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRC 8	200/400W	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRC 12	400W	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRC 15	750W	150	±0,01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
