Leggero e di lunga durata

Larghezza del corpo: 200-102 mm

Ripetibilità: ±0,005/0,01 mm

Carico orizzontale: 150 kg

Carico verticale: 55 kg

Velocità massima: 2000 mm/s

Gamma di corsa: 1000-2600 mm

Impostare l'accelerazione e la decelerazione del motore su 0,2 secondi.

Le specifiche standard non sono applicabili all'utilizzo di gru rovesciate. Per qualsiasi esigenza, contattateci telefonicamente o lasciate un messaggio online.

Tempi di consegna: 7-10 giorni

PDF

Scarica 3D

Cadenas3 Ddownload

Design a quattro colonne - precisione migliorata

Senza spazi vuoti, può muoversi con leggerezza e facilità nella "scanalatura ad arco circolare", che consente di mantenere un'elevata precisione per lungo tempo.
Il cursore interno può raggiungere lo stesso carico nominale in tutte e quattro le direzioni e può essere utilizzato in qualsiasi direzione.
Elevata rigidità, alta precisione, basso attrito, capacità di carico ad alta velocità, lunga durata.

Struttura più compatta

Rispetto ai prodotti tradizionali, le dimensioni sono state ridotte. È facile da assemblare nelle apparecchiature e contribuisce anche alla miniaturizzazione dell'apparecchiatura stessa.

Lungo viaggio

Una tavola scorrevole a quattro colonne con vite a sfere incorporata con una corsa fino a 3000 mm e una velocità massima di 2200 mm/s,

Può essere installato verticalmente

Tutte le serie possono essere installate verticalmente.

Manutenzione semplice - costi estremamente bassi

L'intera serie può essere lubrificata esternamente senza rimuovere il coperchio. È dotata di un sistema di accumulo dell'olio autolubrificante con una speciale struttura a cinghia in acciaio.

Stili completi - numerosi vantaggi

Grazie alla protezione della cinghia in acciaio, può impedire che corpi estranei cadano direttamente sul tavolo scorrevole, riducendo la generazione di polvere; può essere utilizzato in ambienti di camere bianche e può essere dotato di motori di diversi produttori e metodi di installazione.

Metodo di ordinazione

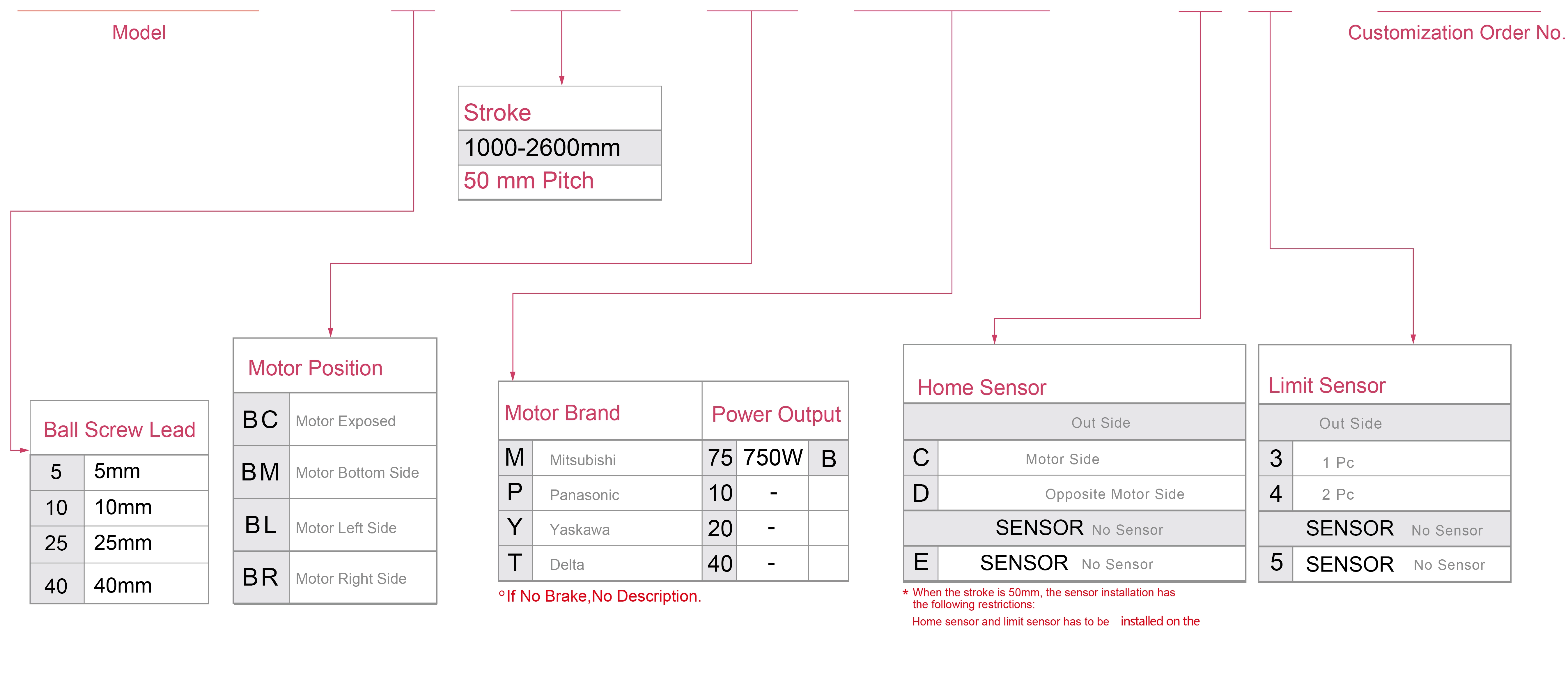

GSH20S - L5-100-BC-M75B - C4 -0001

Specifica

Specifiche	Ripetibilità (mm)		±0,005/0,01
	Passo della vite a sfere (mm)		5	10	25	40
	Velocità massima (mm/s) ※1		250	500	1250	2000
	Carico utile massimo	Orizzontale (kg)	150	140	95	43
		Verticale (kg)	55	45	20	12
	Spinta nominale (N)		2563	1281	512	320
	Passo della corsa (mm) ※2		Passo 100-1500 mm/50 mm
Parti	Potenza del servomotore CA (W)		750
	Vite a sfere Ø (mm)		C7Ø25			C7Ø20
	Guida lineare ad alta rigidità (mm)		Attuatore a vite a sfere
	Accoppiamento (mm)		17X19			12X19
	Sensore domestico	Al di fuori	EE-SX672 (NPN)
		Incorporato	EE-SX674 (NPN)

Disposizione del sensore

※1 Il valore di accelerazione e decelerazione è impostato su 0,2 secondi.

※2 Quando la corsa supera i 600 mm, si verificherà un'eccentricità della vite a sfere. In tali circostanze, si consiglia di ridurre la velocità di lavoro. Per i dettagli, fare riferimento a P85.

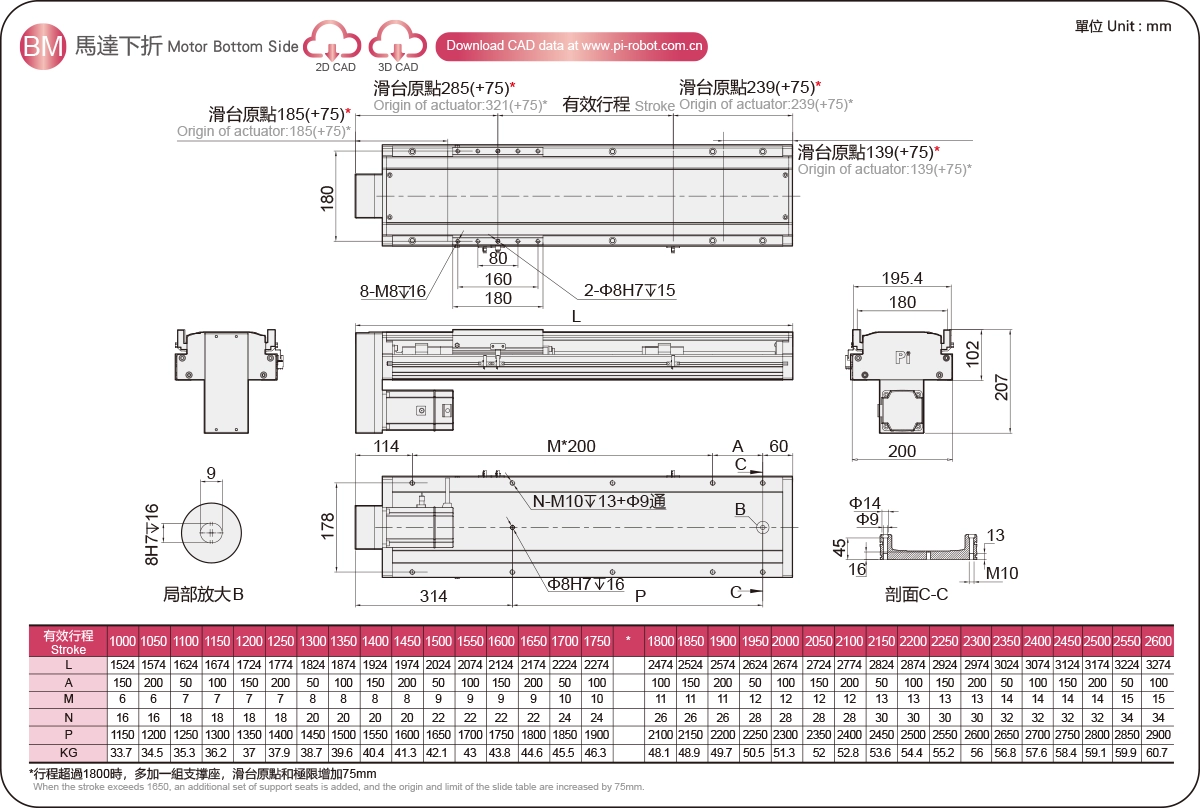

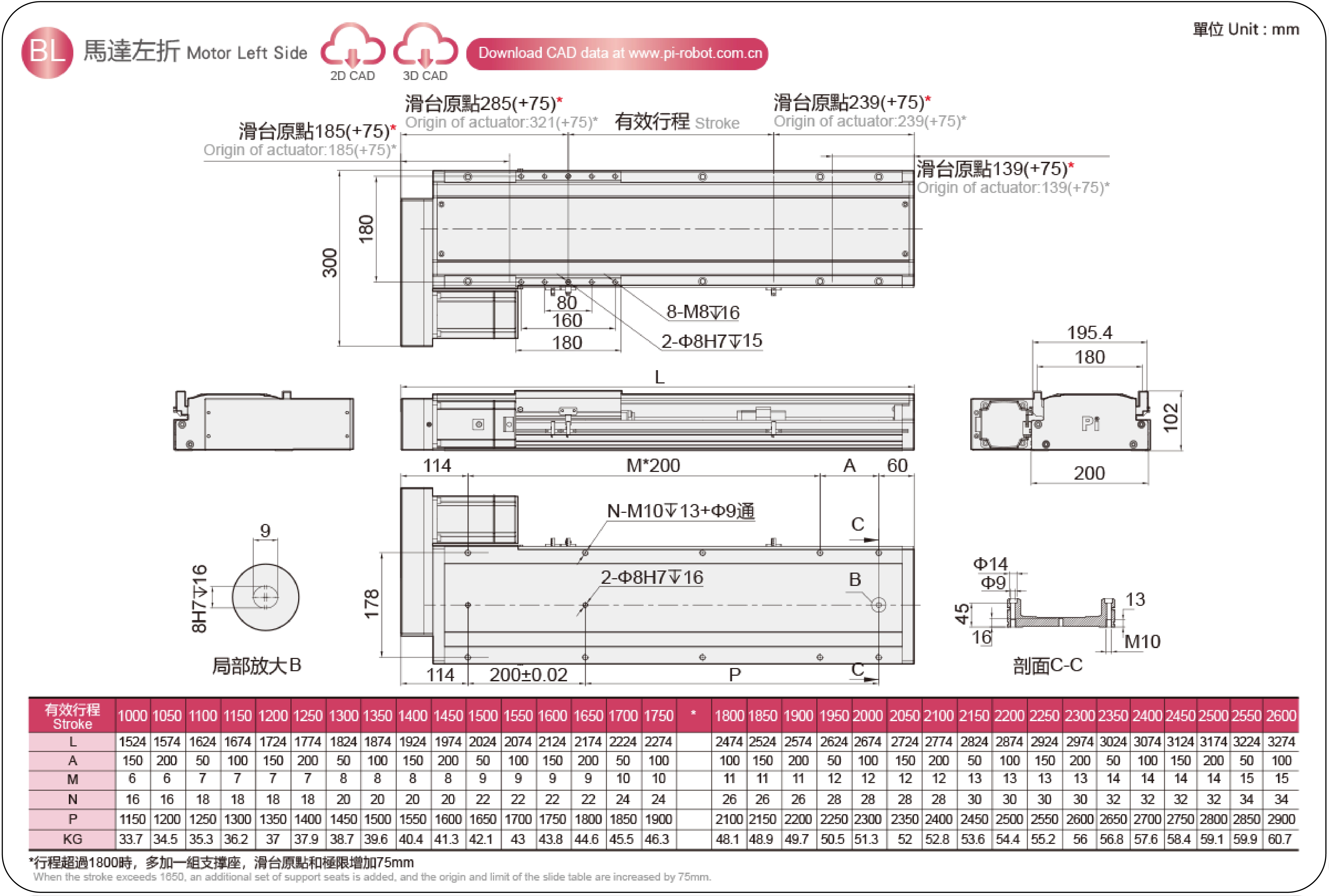

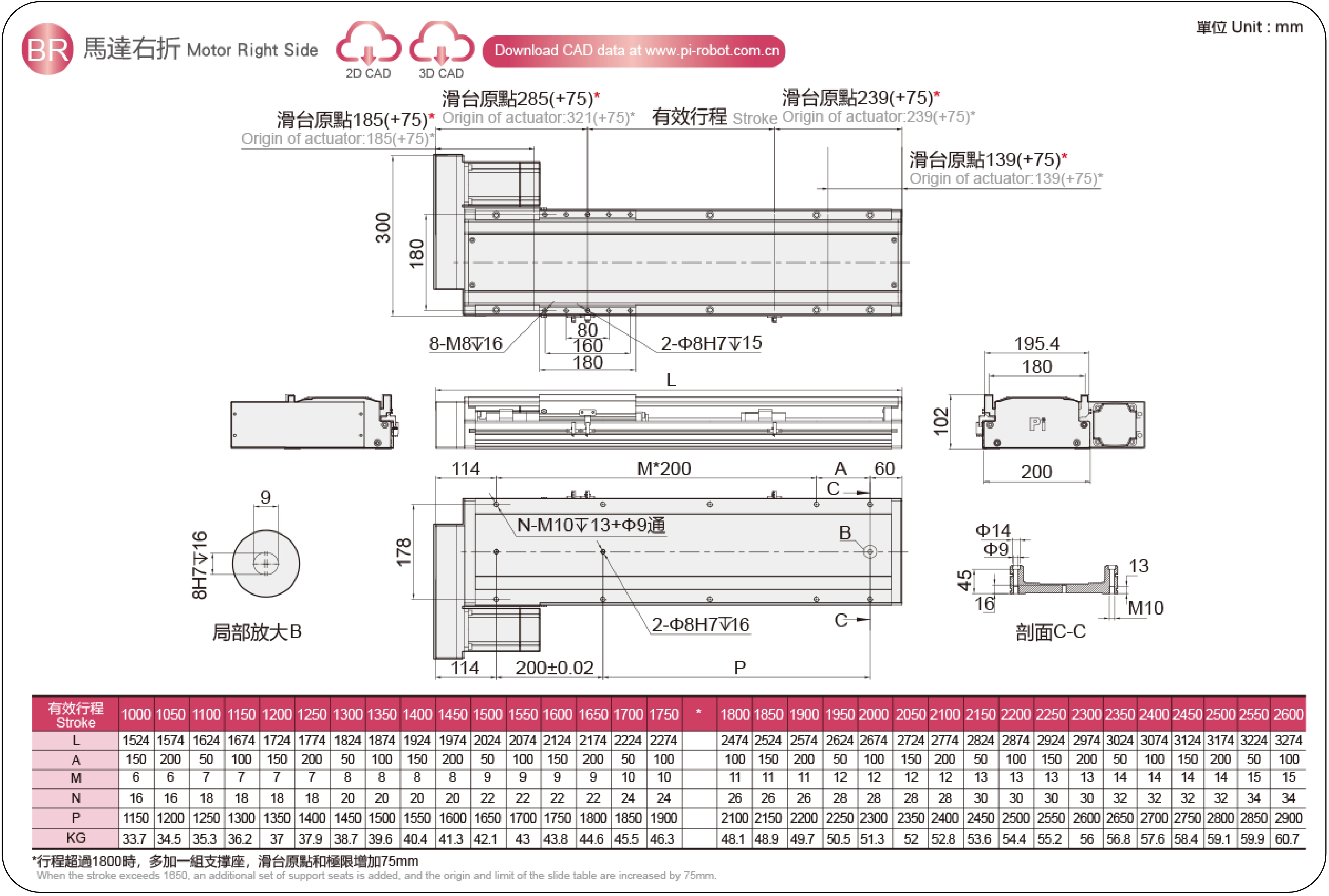

Sporgenza consentita

(Unità: mm)

Installazione orizzontale		UN	B	C
Piombo5	100 kg	400	170	350
	120 kg	300	132	280
	150 kg	200	80	230
Piombo10	95 kg	350	125	260
	120 kg	300	100	200
	140 kg	250	80	160
Piombo25	60 kg	250	90	175
	80 kg	180	72	130
	95 kg	150	50	100
Piombo40	18 kg	250	250	455
	30 kg	200	120	250
	43 kg	150	90	163

(Unità: mm)

Installazione a parete		UN	B	C
Piombo5	100 kg	260	110	250
	120 kg	190	90	200
	150 kg	160	80	130
Piombo10	90 kg	250	100	300
	115 kg	180	85	200
	140 kg	150	70	150
Piombo25	60 kg	230	100	200
	70 kg	210	80	150
	90 kg	170	60	100
Piombo40	15 kg	430	190	300
	24 kg	250	120	200
	40 kg	170	60	100

(Unità: mm)

Installazione verticale		UN	C
Piombo5	30 kg	420	420
	40 kg	310	310
	55 kg	230	230
Piombo10	25 kg	450	450
	35 kg	320	320
	45 kg	230	230
Piombo20	15 kg	520	520
	20 kg	360	360
	-	-	-
Piombo40	7 kg	550	550
	12 kg	320	320
	-	-	-

Momento di carico statico

(Unità: Nm)

MIO	1770
parlamentare	1770
SIG	4819

*Il valore di coppia nella tabella indica il baricentro.

*La durata operativa è di 10.000 km se il prodotto viene utilizzato nelle condizioni specificate.

*I dati non sono validi per l'uso inverso con montaggio a soffitto. Contattateci per maggiori dettagli se desiderate utilizzare l'apparecchio inverso con montaggio a soffitto.

Indice delle specifiche dell'attuatore elettrico

Usa dove	Modalità guidata	Specifiche del modello	Potenza del motore (la)	Larghezza (mm)	Altezza del corpo (mm)	Ripetibilità (mm)	Specifiche della vite a sfere		Carico utile massimo (kg)		Velocità massima (mm/s) *1
							Diametro esterno (mm)	Piombo (mm)	Orizzontale	Verticale
							Diametro esterno (mm)	Piombo (mm)	Orizzontale	Verticale
Standard	Vite a sfere	GSH6	100W	60	50	±0,005/0,01	12	5	30	15	250
								5	30	15	250
								10	18	7	500
								10	18	7	500
								20	12	3	1000
								20	12	3	1000
		GSH8	400W	80	68	±0,005/0,01	16	5	50	20	250
								5	50	20	250
								10	35	10	500
								10	35	10	500
								20	20	5	1000
								20	20	5	1000
		GSH10	400W	100	70	±0,005/0,01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14	400W	135	78	±0,005/0,01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17	750W	170	90	±0,005/0,01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20	750W	200	102	±0,005/0,01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000

Serie a corsa extra lunga

Usa dove	Modalità guidata	Specifiche del modello	Potenza del motore (la)	Larghezza (mm)	Altezza del corpo (mm)	Ripetibilità (mm)	Specifiche della vite a sfere		Carico utile massimo (kg)		Velocità massima (mm/s) *1
							Diametro esterno (mm)	Piombo (mm)	Orizzontale	Verticale
							Diametro esterno (mm)	Piombo (mm)	Orizzontale	Verticale
Standard	Vite a sfere	GSH10S	400W	100	70	±0,005/0,01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14S	400W	135	78	±0,005/0,01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17S	750W	170	90	±0,005/0,01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20S	750W	200	102	±0,005/0,01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000
