Leggero e di lunga durata

Larghezza del corpo: 170 mm

Ripetibilità: ±0,08 mm

Carico orizzontale: 75 kg

Carico verticale: 50 kg

Velocità massima: 1833,29 mm/s

Gamma di corsa: 7000 mm

*La velocità massima si basa sul numero massimo di giri al minuto del servomotore (3000)

PDF

Scarica 3D

Cadenas3 Ddownload

Trasmissione a cremagliera

Grazie all'utilizzo di una trasmissione a ingranaggi, non ci sarà alcun azionamento a vite durante i lunghi spostamenti e non si verificherà il problema dell'avvolgimento della vite. La struttura di trasmissione è azionata linearmente dalla cremagliera.

Stili completi - molti vantaggi

Grazie alla protezione della cinghia in acciaio, impedisce la caduta di corpi estranei direttamente sulla tavola scorrevole. La corsa massima all'interno della tavola scorrevole può raggiungere i 1500 mm. La posizione di installazione del motore multidirezionale è selezionabile, rendendo la progettazione della macchina più flessibile. Può essere abbinato a servomotori di diverse marche.

Progettazione dell'iniezione esterna dell'olio: facile manutenzione

Tutte le serie possono essere lubrificate esternamente senza dover rimuovere il coperchio. Il sistema di accumulo dell'olio autolubrificante può essere dotato di specifiche di rapporto di riduzione e di anticipo adeguate a diversi carichi e velocità.

Metodo di ordinazione

ZRH17 - L 110 - 300 - A1 - R7 - P75 - C4 - 0001

Specifica

Specifiche	Ripetibilità (mm)		±0,08
	Piombo (mm)		36.67	15.71
	Rapporto di riduzione		3	7
	Velocità massima (mm/s) ※1		1833.29	785,70
	Carico utile massimo	Orizzontale (kg)	40	75
		Verticale (kg)	20	50
	Spinta nominale (N)		347	812
	Passo della corsa (mm) ※2		300-7000 mm/passo 50
Parti	Potenza del servomotore CA (W)		750W
	Modulo di resistenza (m)		1.5
	Il motore è valutato per la velocità (rmp)		3000
	Sensore domestico	Al di fuori	EE-SX672 (NPN)
		Incorporato	EE-SX674 (NPN)

Disposizione del sensore

※Il valore di accelerazione e deaccelerazione è impostato su 0,4 secondi

※La velocità del prodotto è arrotondata al numero intero di recupero.

Sporgenza consentita

(Unità: mm)

Installazione orizzontale		UN	B	C
Rapporto di trasmissione 1:3 (1,75 m/s)	40 kg	11000	577	663
Rapporto di trasmissione 1:3 (1,75 m/s)	75 kg	656	263	325
Rapporto di trasmissione 1:7 (0,75 m/s)	40 kg	1455	1156	1243
Rapporto di trasmissione 1:7 (0,75 m/s)	75 kg	1235	583	626

(Unità: mm)

Installazione a parete		UN	B	C
Rapporto di trasmissione 1:3 (1,75 m/s)	40 kg	1000	1000	1100
Rapporto di trasmissione 1:3 (1,75 m/s)	75 kg	490	550	550
Rapporto di trasmissione 1:7 (0,75 m/s)	40 kg	1400	1500	1600
Rapporto di trasmissione 1:7 (0,75 m/s)	75 kg	750	750	800

(Unità: mm)

Installazione verticale		UN	C
Rapporto di trasmissione 1:3 (1,75 m/s)	20 kg	2000	2150
Rapporto di trasmissione 1:3 (1,75 m/s)	50 kg	800	880
Rapporto di trasmissione 1:7 (0,75 m/s)	20 kg	3400	3500
Rapporto di trasmissione 1:7 (0,75 m/s)	50 kg	1300	1450

Momento di carico statico

(Unità: Nm)

MIO	3709
parlamentare	3709
SIG	4153

*Il valore di coppia nel grafico indica il baricentro.

*La durata operativa è di 10.000 km se il prodotto viene utilizzato nelle condizioni specificate.

*I dati non sono validi per l'uso inverso con montaggio a soffitto. Contattateci per maggiori dettagli se desiderate utilizzare l'apparecchio inverso con montaggio a soffitto.

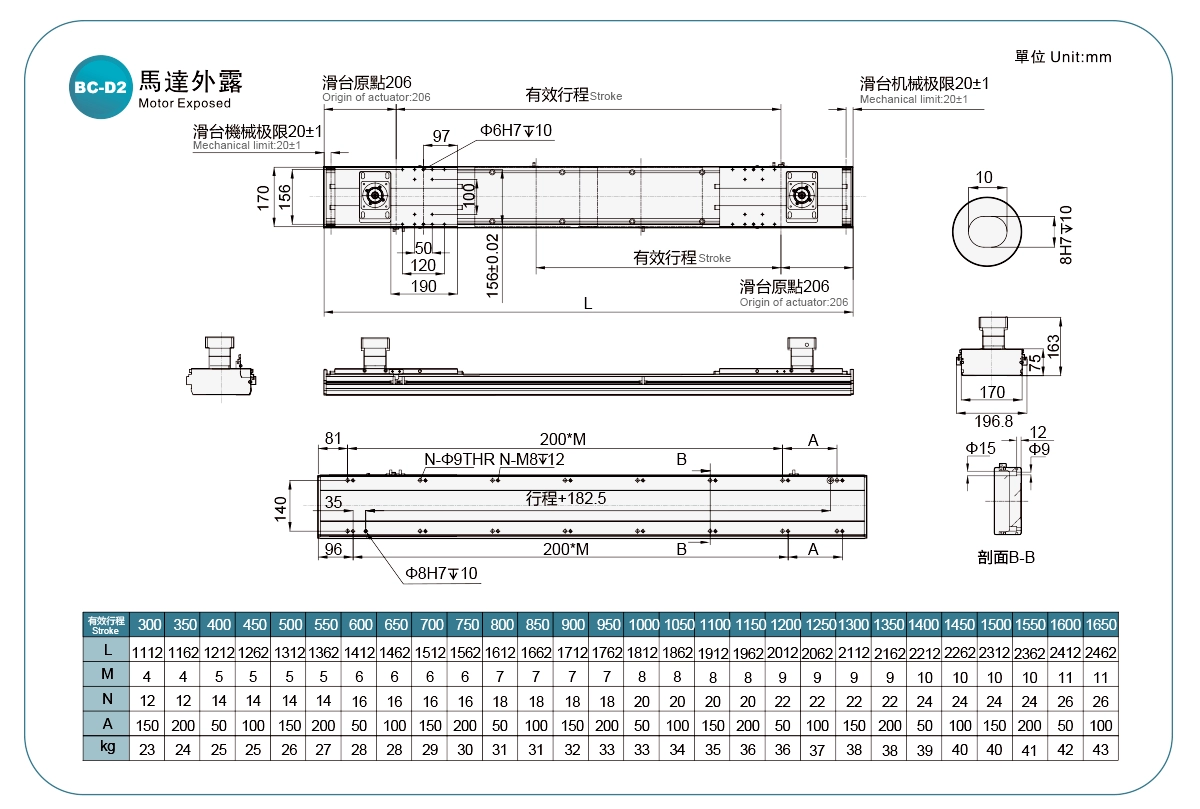

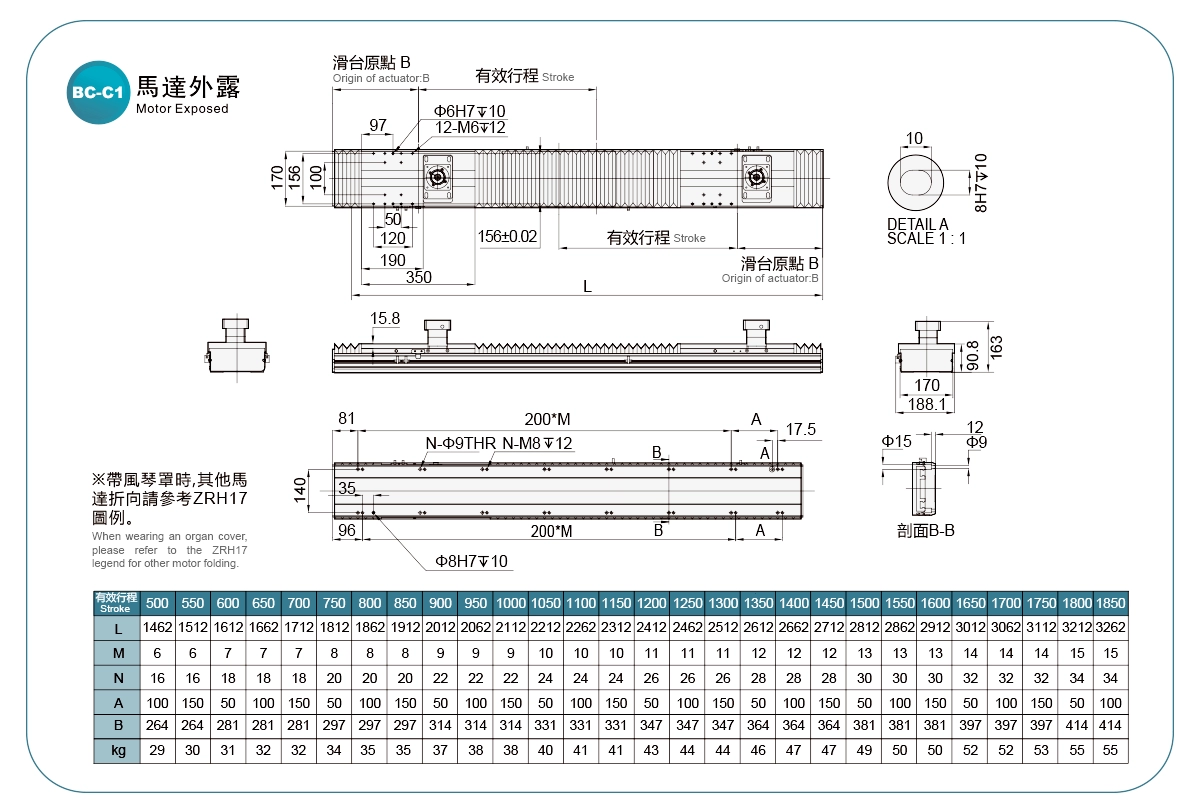

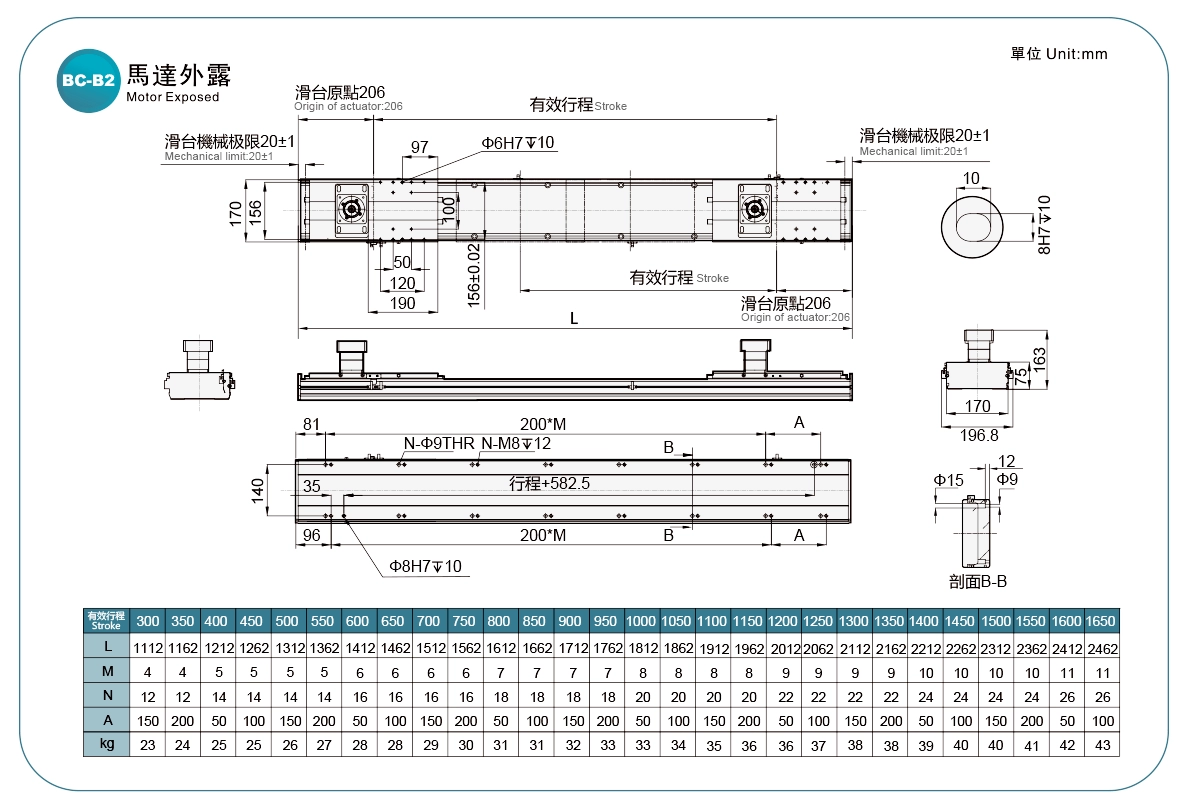

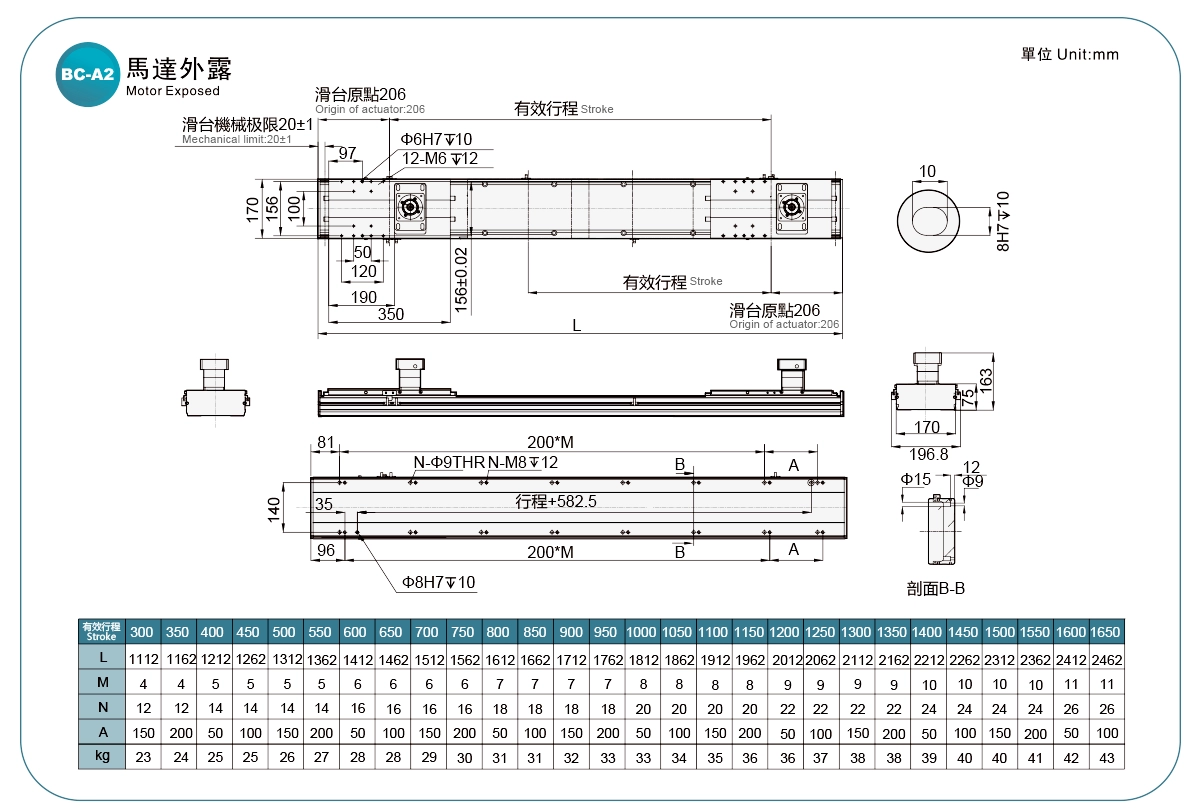

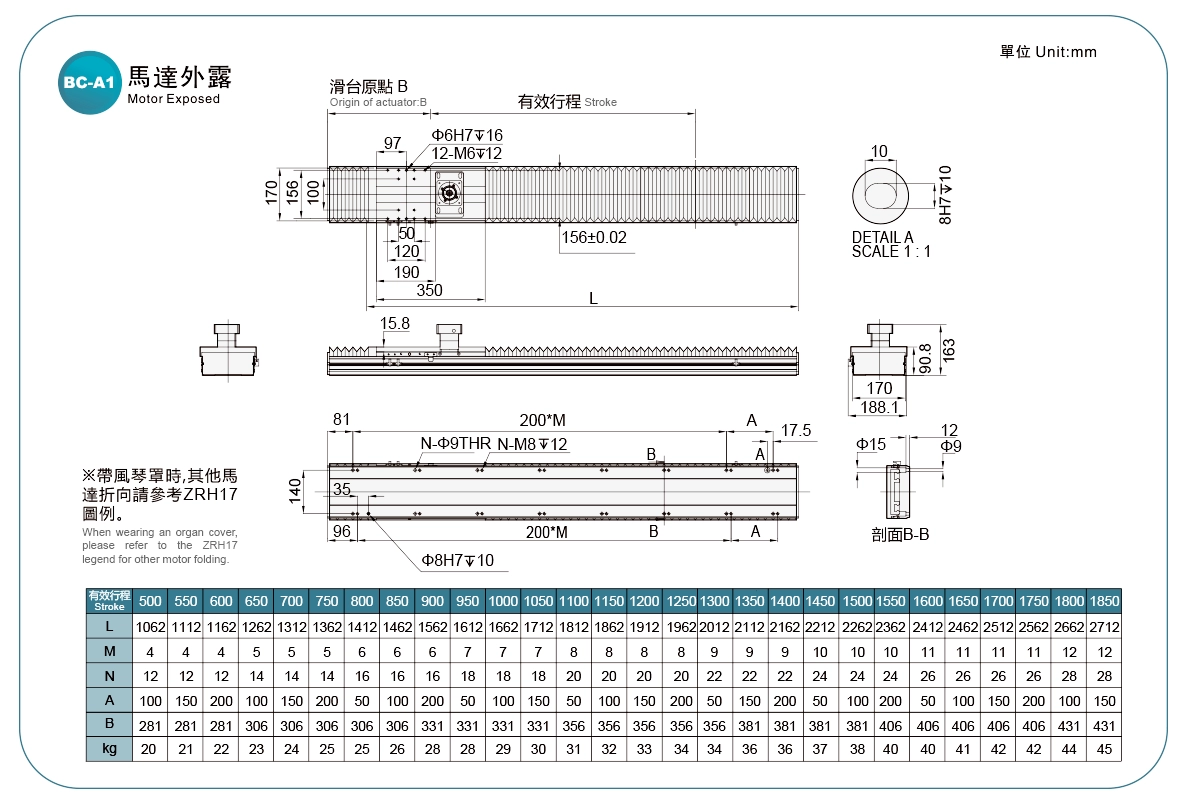

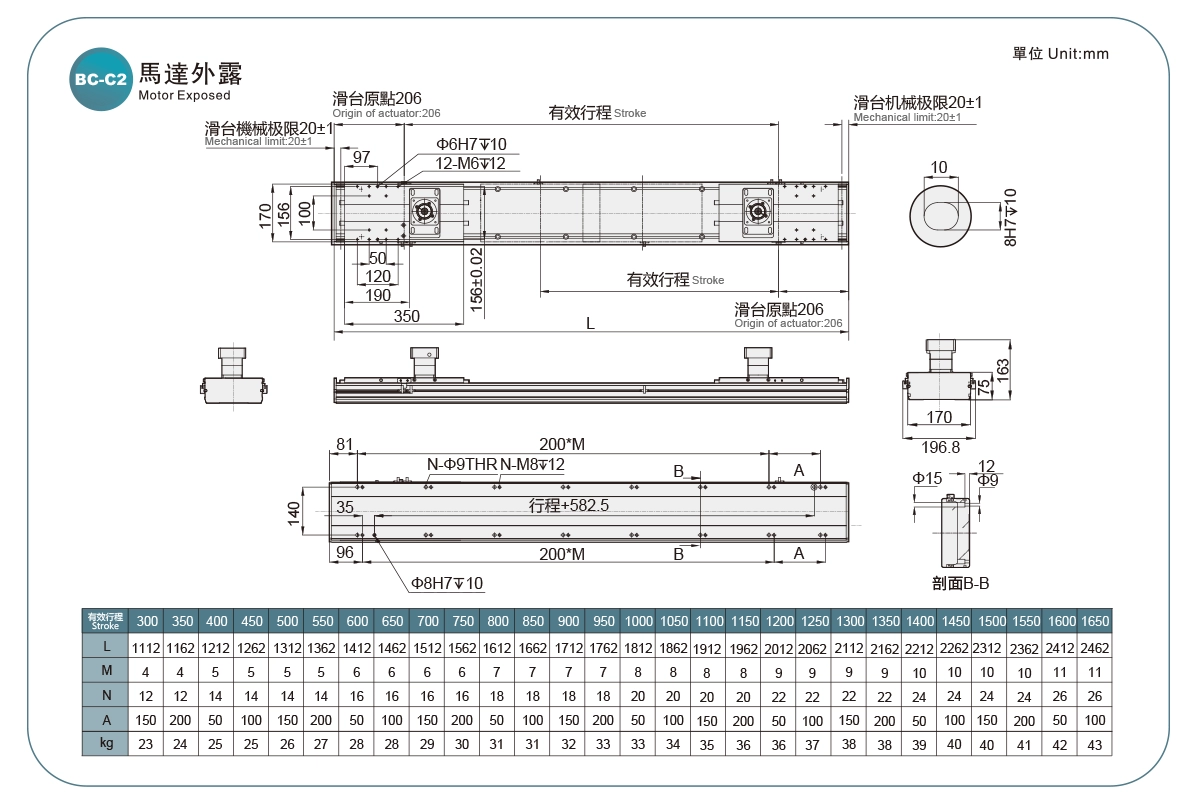

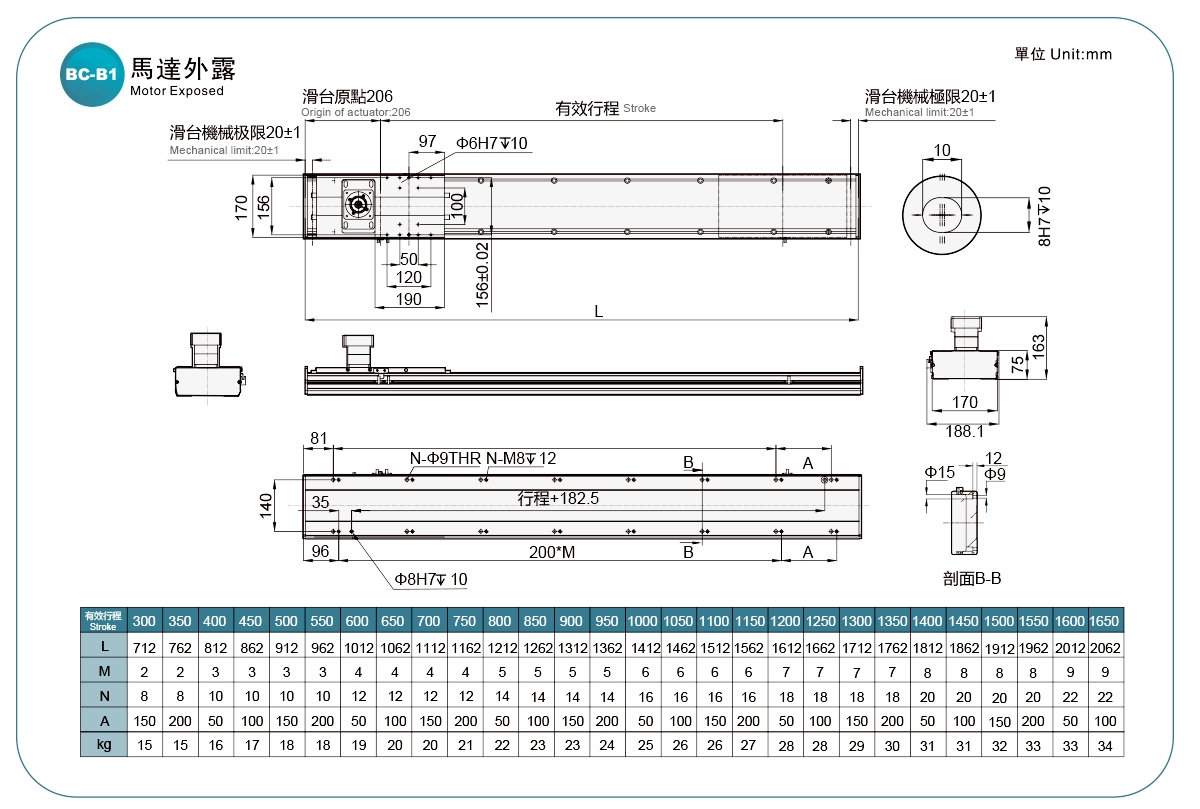

Indice delle specifiche dell'attuatore elettrico

Usa dove	Modalità guidata	Specifiche del modello	Potenza motore (w)	Larghezza (mm)	Ripetibilità (mm)	Il rapporto dei decrescenti	Dimensioni dell'ingranaggio elicoidale (mm)			Carico utile massimo (kg)		Velocità massima (mm/s) *1
Usa dove	Modalità guidata	Specifiche del modello	Potenza motore (w)	Larghezza (mm)	Ripetibilità (mm)	Il rapporto dei decrescenti	Modulo	Numero di denti	Guida	Orizzontale	Verticale	Velocità massima (mm/s) *1
Standard	Banco di ingranaggi	ZRH17	750W	±0,08	170	3	1.5	22	36.67	40	20	1833.29
		ZRH17	750W	±0,08	170	7	1.5	22	15.71	75	50	785,70
		ZRH22	1000W	±0,08	220	5	2	25	33.33	100	35	1666,63
						7	2	25	23.81	130	50	1190,45
						15	2	25	11.11	170	110	555,54
		ZRH28	1500W	±0,08	280	7	3	25	35.71	160	50	1785.67
						10	3	25	24,99	210	75	1249,97
						20	3	25	12.50	350	155	624,99
