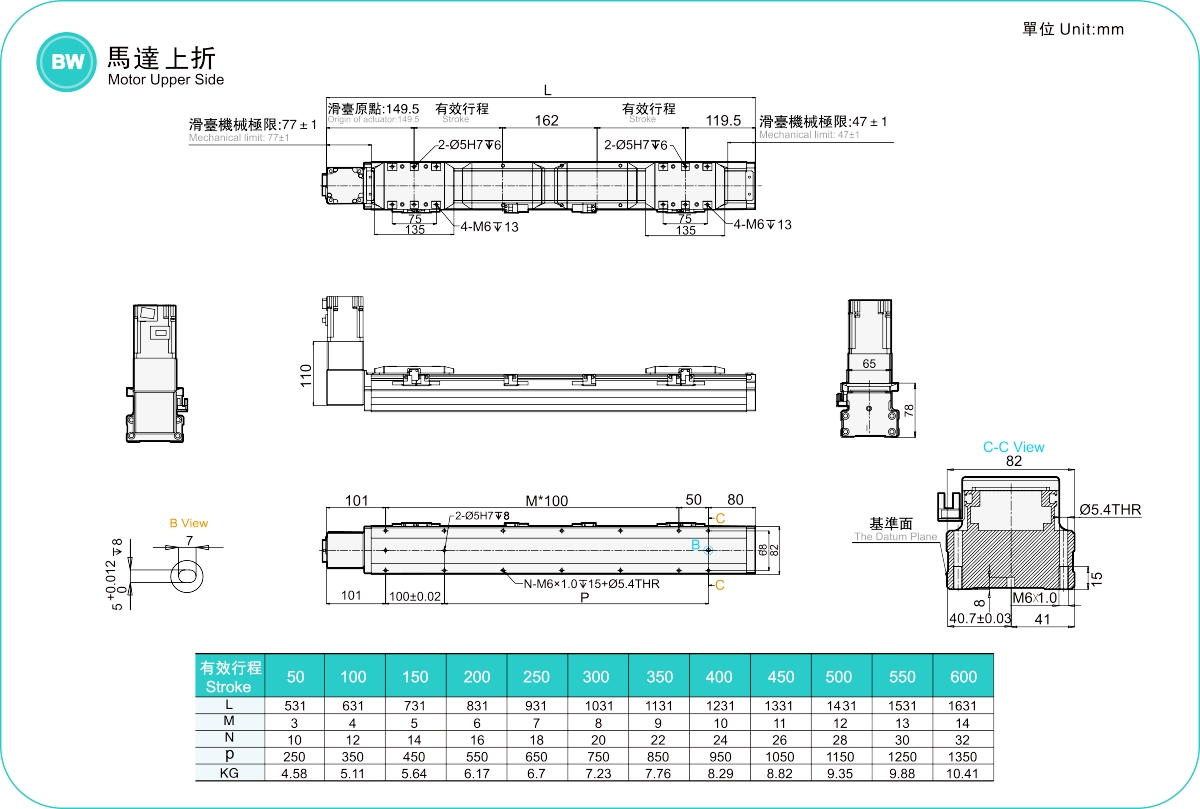

Posizione attuale：Casa > Prodotto > Attuatore a cinghia standard > Serie GRP > GRP8M > Lato superiore del motore

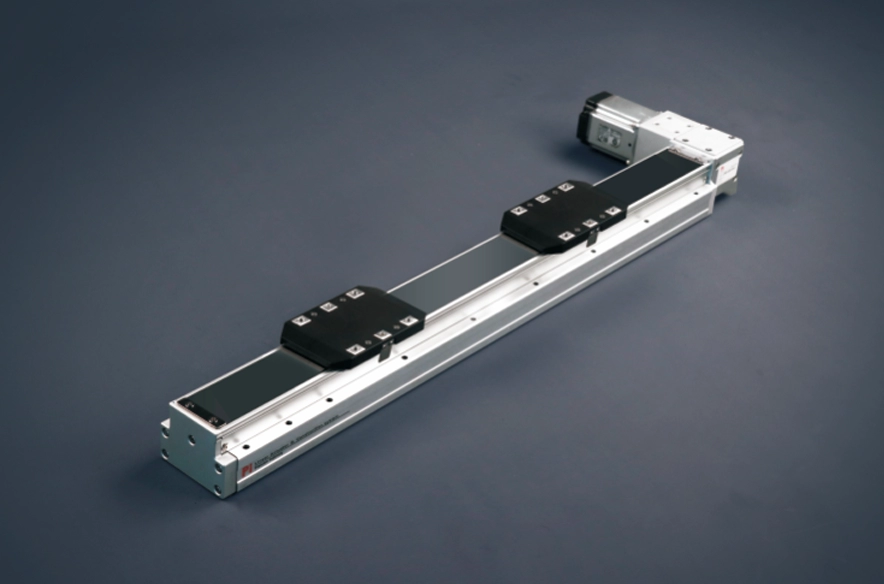

Leggero e di lunga durata

Larghezza del corpo: 82 mm

Ripetibilità: ±0,04 mm

Carico orizzontale: 15 kg

Velocità massima: 2400 mm/s

Gamma di corsa: 50-600 mm

Impostare l'accelerazione e la decelerazione del motore su 0,2 secondi.

Le specifiche standard non sono applicabili all'utilizzo di gru rovesciate. Per qualsiasi esigenza, contattateci telefonicamente o lasciate un messaggio online.

Tempi di consegna: 7-10 giorni

PDF

Scarica 3D

Cadenas3 Ddownload

Guida a sfere incorporata ad alta precisione

Tensione della cintura regolabile e ampia scelta di sedili scorrevoli

Corpo ad alta rigidità: esplora l'uso di una struttura in estrusione di alluminio integrata e ottieni il miglior rapporto rigidità/peso attraverso l'analisi degli elementi. Copertura superiore anti-avvolgimento: grazie a uno speciale design anti-avvolgimento, la copertura superiore non si torce o si deforma facilmente durante l'uso a lunga distanza.

Selezione multi-stile

Può essere abbinato a servomotori di diverse marche. Sono disponibili diverse posizioni di installazione del motore, rendendo la progettazione della macchina più flessibile. È possibile selezionare il tipo di cinghia più appropriato in base allo scenario di utilizzo.

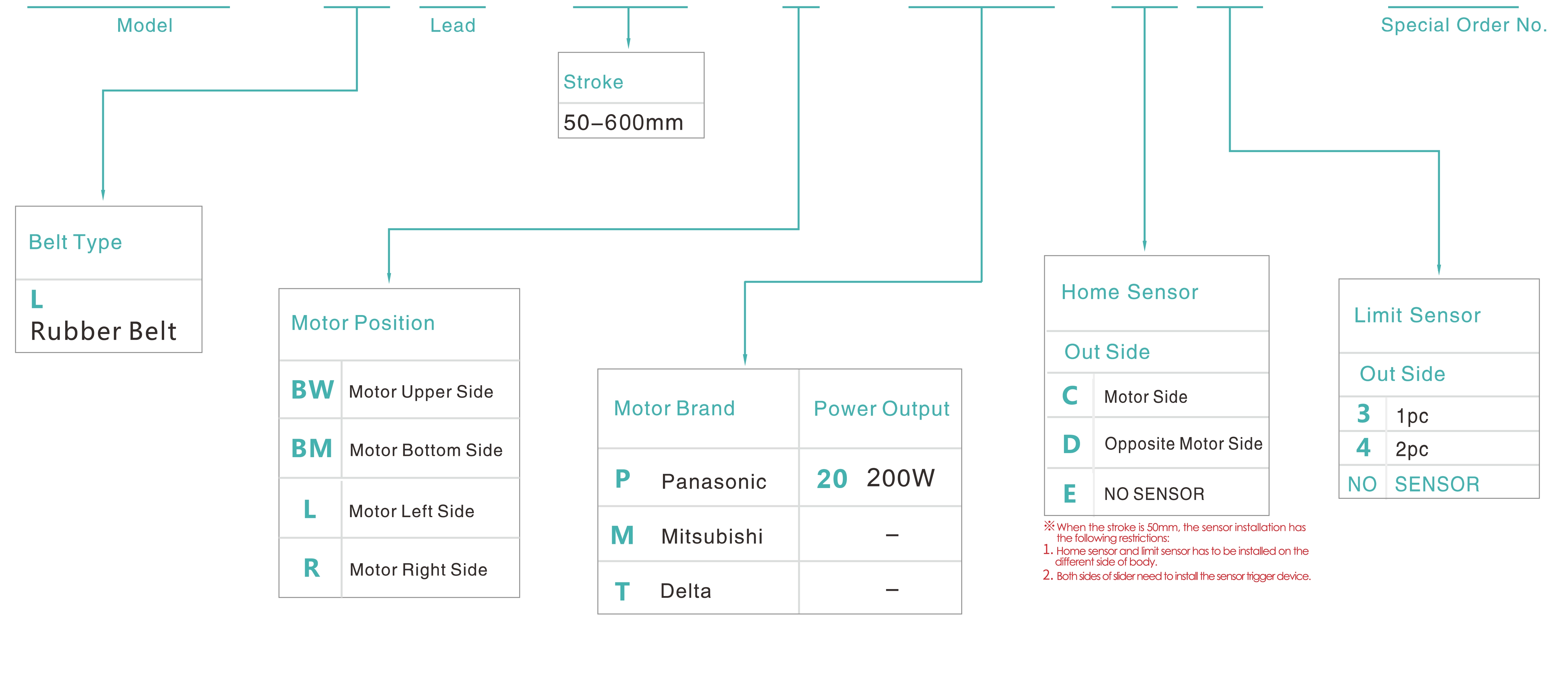

Metodo di ordinazione

GRP8M- L 48 -100 - L -M20 -C 4 - 0001

Specifica

Specifiche	Ripetibilità (mm)		±0,04
	Piombo (mm)		48
	Velocità massima (mm/s)		2400
	Carico utile massimo	Orizzontale (kg)	15 (Doppio scivolo)
		Verticale (kg)	-
	Spinta nominale (N)		80
	Passo della corsa (mm)		Passo 50-600 mm/50 mm
Parti	Potenza del servomotore CA (W)		200W
	Larghezza della sfera (mm)		15
	Accoppiamento (mm)		10X11
	Sensore domestico	Al di fuori	EE-SX674 (NPN)

Disposizione del sensore

Il valore di accelerazione e decelerazione è impostato su 0,4 secondi.

Sporgenza consentita

(Unità: mm)

Installazione orizzontale	UN	B	C
5 kg	850	322	395
10 kg	560	185	226
15 kg	473	135	156

(Unità: mm)

Installazione a parete	UN	B	C
5 kg	355	310	532
10 kg	210	196	455
15 kg	171	155	435

Momento di carico statico

(Unità: Nm)

MIO	318
parlamentare	318
SIG	626

*Il valore di coppia nella tabella indica il baricentro.

*La durata operativa è di 10.000 km se il prodotto viene utilizzato nelle condizioni specificate.

Indice delle specifiche dell'attuatore elettrico

Usa dove	Modalità guidata	Specifiche del modello	Meccanismo di riduzione	Potenza del motore (la)	Larghezza (mm)	Ripetibilità (mm)	Specifiche della cinghia		Carico utile massimo (kg)		Velocità massima (mm/s) *1
Usa dove	Modalità guidata	Specifiche del modello	Meccanismo di riduzione	Potenza del motore (la)	Larghezza (mm)	Ripetibilità (mm)	Larghezza della cinghia (mm)	Piombo (mm)	Orizzontale	Verticale	Velocità massima (mm/s) *1
Standard	Balt	Vetroresina 5	NO	100W	54	±0,04	9	40	5	-	2000
		Vetroresina 8	NO	200W	82	±0,04	15	48	15	-	2400
		Vetroresina 12	SÌ	400W	120	±0,04	25	40	25	-	2000
		Vetroresina 15	SÌ	400W	150	±0,04	30	40	45	-	2000

*1La velocità massima si basa sul numero massimo di giri al minuto del servomotore (3000).

Attuatore a vite a sfere a corsa lunga

Usa dove	Modalità guidata	Specifiche del modello	Meccanismo di riduzione	Potenza del motore (la)	Larghezza (mm)	Ripetibilità (mm)	Specifiche della cinghia		Carico utile massimo (kg)		Velocità massima (mm/s) *1
Usa dove	Modalità guidata	Specifiche del modello	Meccanismo di riduzione	Potenza del motore (la)	Larghezza (mm)	Ripetibilità (mm)	Larghezza della cinghia (mm)	Piombo (mm)	Orizzontale	Verticale	Velocità massima (mm/s) *1
Standard	Balt	Vetroresina 5M	NO	100W	54	±0,04	9	40	10	-	2000
		Vetroresina 8M	NO	200W	82	±0,04	15	48	15	-	2400
		GRP12M	NO	400W	120	±0,04	25	40	25	-	2000
