Attuatore lineare con vite a ricircolo di sfere o attuatore a cinghia: qual è il migliore per la tua applicazione?

Date: Nov 18 2025

Gli attuatori lineari sono componenti fondamentali nell'automazione moderna e nei macchinari industriali. Sia che vengano utilizzati nella movimentazione di semiconduttori, nell'ispezione LCD, nell'assemblaggio di PCB, nei dispositivi medici o nei sistemi di test automatizzati, gli attuatori fungono da spina dorsale per un movimento lineare preciso. Tra i numerosi metodi di trasmissione disponibili, gli attuatori lineari con vite a ricircolo di sfere e gli attuatori a cinghia sono due delle opzioni più utilizzate.

Ciascun metodo offre una serie di vantaggi, caratteristiche prestazionali e limitazioni. La scelta tra i due dipende da un'attenta comprensione di velocità, precisione, requisiti di carico, condizioni ambientali e progettazione strutturale.

Presso Ruan Pi-Robot, un'azienda fondata nel 2003 con l'impegno di migliorare la precisione industriale, entrambe le tecnologie sono componenti fondamentali del portafoglio di prodotti. Con 20 anni di esperienza accumulata e due parchi industriali per un totale di 70.000 metri quadrati a Shenzhen e Yueyang, l'azienda fornisce una gamma completa di soluzioni di movimento, tra cui tavole di scorrimento con posizionamento di precisione, tavole di scorrimento lineari XY, cilindri elettrici, moduli di coordinate rettangolari, moduli di motori lineari, tavole di scorrimento integrate, bracci di robot industriali e componenti di trasmissione automatica.

Questo articolo mette a confronto gli attuatori lineari con vite a ricircolo di sfere e gli attuatori a cinghia per aiutare ingegneri, integratori e professionisti dell'automazione a identificare quale soluzione soddisfa meglio le loro esigenze.

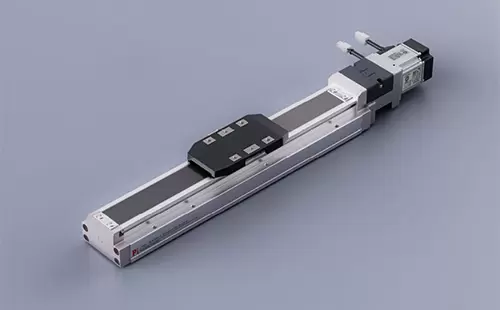

1. Comprendere gli attuatori lineari con viti a ricircolo di sfere

Gli attuatori con vite a ricircolo di sfere convertono il movimento rotatorio in una corsa lineare attraverso un gruppo vite a ricircolo di sfere e chiocciola. I cuscinetti a ricircolo di sfere riducono l'attrito mantenendo rigidità e precisione.

Caratteristiche chiave

• Elevata precisione e ripetibilità : adatto per attività che richiedono movimenti controllati a livello di micron.

• Elevata capacità di carico : la struttura a vite sopporta carichi più pesanti rispetto ad altre opzioni meccaniche di dimensioni simili.

• Movimento prevedibile e stabile : ideale per processi di precisione che richiedono precisione durante cicli di lavoro continui.

• Maggiore rigidità : garantisce una deflessione minima e un posizionamento coerente.

Applicazioni tipiche

• Gestione dei wafer semiconduttori

• Sistemi di dosaggio di precisione

• Analizzatori medici

• Assi ausiliari CNC

• Ispezione ottica

• Piattaforme di assemblaggio automatizzato

• Apparecchiature di prova ad alta precisione

La tecnologia con vite a ricircolo di sfere viene generalmente scelta quando i requisiti di precisione e di carico superano la necessità di velocità massima o corse estremamente lunghe.

2. Comprendere gli attuatori della cinghia

Gli attuatori a cinghia utilizzano una cinghia dentata rinforzata e un sistema di pulegge per azionare un carrello lungo una guida lineare. Il design consente lunghe distanze di viaggio e funzionamento ad alta velocità.

Caratteristiche chiave

• Capacità di velocità molto elevata : i sistemi a cinghia spesso raggiungono velocità più elevate rispetto agli attuatori con vite a ricircolo di sfere.

• Lunghezze della corsa lunghe : ideali per applicazioni che richiedono corse estese oltre quelle offerte dai tipici attuatori a vite.

• Silenzioso e movimento fluido : utile per le apparecchiature che richiedono un funzionamento silenzioso.

• Inerzia inferiore : consente una rapida accelerazione e decelerazione.

Applicazioni tipiche

• Pick-and-place ad alta velocità

• Macchine per l'imballaggio

• Moduli di trasferimento materiale

• Linee di assemblaggio leggere

• Sistemi di automazione a lunga corsa

• Ispezione e scansione rapide

Se la priorità è la velocità o la lunghezza della corsa piuttosto che la precisione a livello di micron, un attuatore a cinghia è spesso la scelta migliore.

3. Confronto delle prestazioni: vite a ricircolo di sfere e cinghia

1) Precisione e Ripetibilità

Vite a ricircolo di sfere:
offre precisione e ripetibilità superiori, rendendola la scelta preferita per strumenti a semiconduttori, sistemi di laboratorio e ispezioni ad alta precisione.

Cintura:
fornisce una precisione generica adatta a molte attività industriali ma non ideale per applicazioni in cui i livelli di tolleranza devono rimanere estremamente rigidi.

Il meglio per la precisione:
attuatore lineare con vite a ricircolo di sfere

2) Velocità e accelerazione

Vite a ricircolo di sfere:
velocità da moderata ad alta, a seconda del passo della vite e della selezione del motore. Non adatto per applicazioni ad alta velocità estrema a causa di limitazioni meccaniche.

Cintura:
tra gli attuatori meccanici, i sistemi a cinghia forniscono le velocità di spostamento più elevate e l'accelerazione rapida.

Il meglio per la velocità:
attuatore a cinghia

3) Capacità di carico e rigidità

Vite a ricircolo di sfere:
gestisce carichi più pesanti con una deformazione minima grazie alla rigidità dell'albero della vite.

Cintura:
progettata per carichi da leggeri a medi; non è l'ideale per il posizionamento verticale gravoso o per applicazioni ad alta forza.

Ideale per capacità di carico:
attuatore con vite a ricircolo di sfere

4) Flessibilità della lunghezza della corsa

Vite a ricircolo di sfere:
limitata dalla deflessione della vite e dalla velocità critica. Le lunghezze estese richiedono diametri maggiori o meccanismi di supporto speciali.

Cintura:
supporta facilmente corse lunghe, rendendola adatta al trasferimento di materiale o alla scansione di un'ampia area.

Ideale per viaggi lunghi:
attuatore a cinghia

5) Manutenzione e durata

Vite a ricircolo di sfere:
richiede lubrificazione e ispezione periodiche, soprattutto in applicazioni con carichi elevati o ciclo continuo.

Cintura:
le cinture possono richiedere regolazioni della tensione o sostituzioni a seconda dell'utilizzo, ma generalmente offrono una buona durata a lungo termine.

Ideale per manutenzione ridotta:
dipende dalle condizioni operative.
Per ambienti puliti → Cintura
Per precisione controllata → Vite a ricircolo di sfere

6) Economicità e integrazione

Entrambe le tecnologie sono convenienti se adeguatamente abbinate all'applicazione.

Gli attuatori con vite a ricircolo di sfere costano di più da produrre ma forniscono precisione a lungo termine. Gli attuatori a nastro sono più semplici e facili da integrare nei sistemi di automazione modulari.

Nella scelta, gli ingegneri dovrebbero considerare le prestazioni del ciclo di vita piuttosto che concentrarsi esclusivamente sul costo a livello di componente.

4. Scegliere l'attuatore giusto per la tua applicazione

Il miglior attuatore dipende dai requisiti prestazionali dell'apparecchiatura:

Scegli un attuatore lineare con vite a ricircolo di sfere se hai bisogno di:

• Alta precisione e ripetibilità

• Forte capacità di carico

• Posizionamento verticale o con forza critica

• Movimento controllato e stabile

• Rigidità a livello di CNC

• Micromovimento fluido

• Precisione su cicli lunghi

Scegli un attuatore a cinghia se hai bisogno:

• Velocità di viaggio elevata

• Corsa lunga

• Inerzia inferiore

• Condizioni di funzionamento silenziose

• Scansione o gestione ad alta produttività

• Un attuatore per uso generale conveniente

Per molte piattaforme di automazione, la combinazione di diversi tipi di attuatori all'interno dello stesso sistema offre il miglior equilibrio tra velocità e precisione.

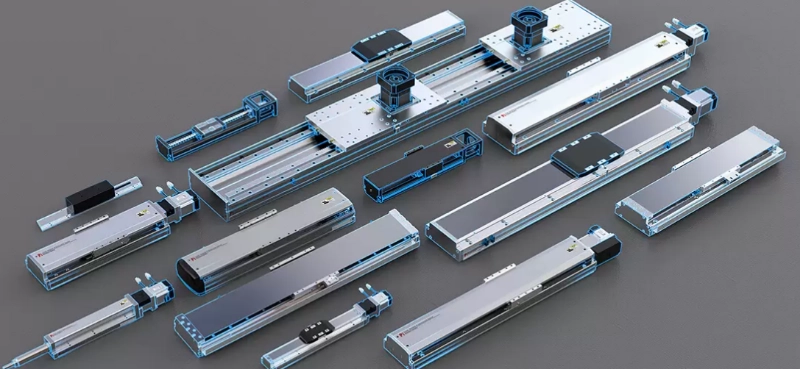

Ruan Pi-Robot offre una selezione completa di entrambe le tecnologie attraverso la sua gamma di prodotti con attuatori di precisione , consentendo agli ingegneri di scegliere il modello che meglio si adatta alle loro esigenze di movimento.

5. In che modo Ruan Pi-Robot supporta la selezione specifica dell'applicazione

Con un'esperienza costruita in due decenni, Ruan aiuta i clienti a selezionare gli attuatori attraverso:

• Analisi del progetto strutturale

• Calcolo e selezione del carico

• Abbinamento e messa a punto del motore

• Valutazione dei requisiti ambientali

• Layout del sistema multiasse

• Opzioni di attuatori personalizzati

Le industrie servite includono la nuova energia dei semiconduttori, la produzione di LCD, la lavorazione di PCB, l'automazione medica, l'elettronica automobilistica e le apparecchiature di test specializzate. Ciascuna applicazione richiede caratteristiche di movimento diverse e il team di ingegneri di Ruan garantisce che l'attuatore selezionato sia allineato agli obiettivi prestazionali.

Conclusione

Sia gli attuatori lineari con vite a ricircolo di sfere che gli attuatori a cinghia svolgono un ruolo importante nell'automazione. La scelta corretta dipende dalla precisione del movimento, dal carico, dalla lunghezza della corsa, dalla velocità e da fattori ambientali. Gli attuatori con vite a ricircolo di sfere eccellono in precisione e rigidità, mentre gli attuatori a cinghia dominano in velocità e corsa lunga.

Ruan Pi-Robot continua a supportare i clienti dell'automazione globale con soluzioni di attuatori avanzati basate sulla pratica ingegneristica reale. Dalla progettazione alla produzione, l'azienda continua ad impegnarsi per aiutare le industrie a raggiungere livelli più elevati di precisione, affidabilità ed efficienza.
