Leggero e di lunga durata

Larghezza del corpo: 60-200 mm

Ripetibilità: ±0,005/0,01 mm

Carico orizzontale: 150 kg

Carico verticale: 55 kg

Velocità massima: 250 mm/s

Gamma di corsa: 800-2600 mm

Impostare l'accelerazione e la decelerazione del motore su 0,2 secondi.

Le specifiche standard non sono applicabili all'utilizzo di gru rovesciate. Per qualsiasi esigenza, contattateci telefonicamente o lasciate un messaggio online.

Tempi di consegna: 7-10 giorni

PDF

Scarica 3D

Cadenas3 Ddownload

Trasmissione a cremagliera

Grazie all'utilizzo di una trasmissione a ingranaggi, non ci sarà alcun azionamento a vite durante i lunghi spostamenti e non si verificherà il problema dell'avvolgimento della vite. La struttura di trasmissione è azionata linearmente dalla cremagliera.

Stili completi - molti vantaggi

Grazie alla protezione della cinghia in acciaio, impedisce la caduta di corpi estranei direttamente sulla tavola scorrevole. La corsa massima all'interno della tavola scorrevole può raggiungere i 1500 mm. La posizione di installazione del motore multidirezionale è selezionabile, rendendo la progettazione della macchina più flessibile. Può essere abbinato a servomotori di diverse marche.

Progettazione dell'iniezione esterna dell'olio: facile manutenzione

Tutte le serie possono essere lubrificate esternamente senza dover rimuovere il coperchio. Il sistema di accumulo dell'olio autolubrificante può essere dotato di specifiche di rapporto di riduzione e di anticipo adeguate a diversi carichi e velocità.

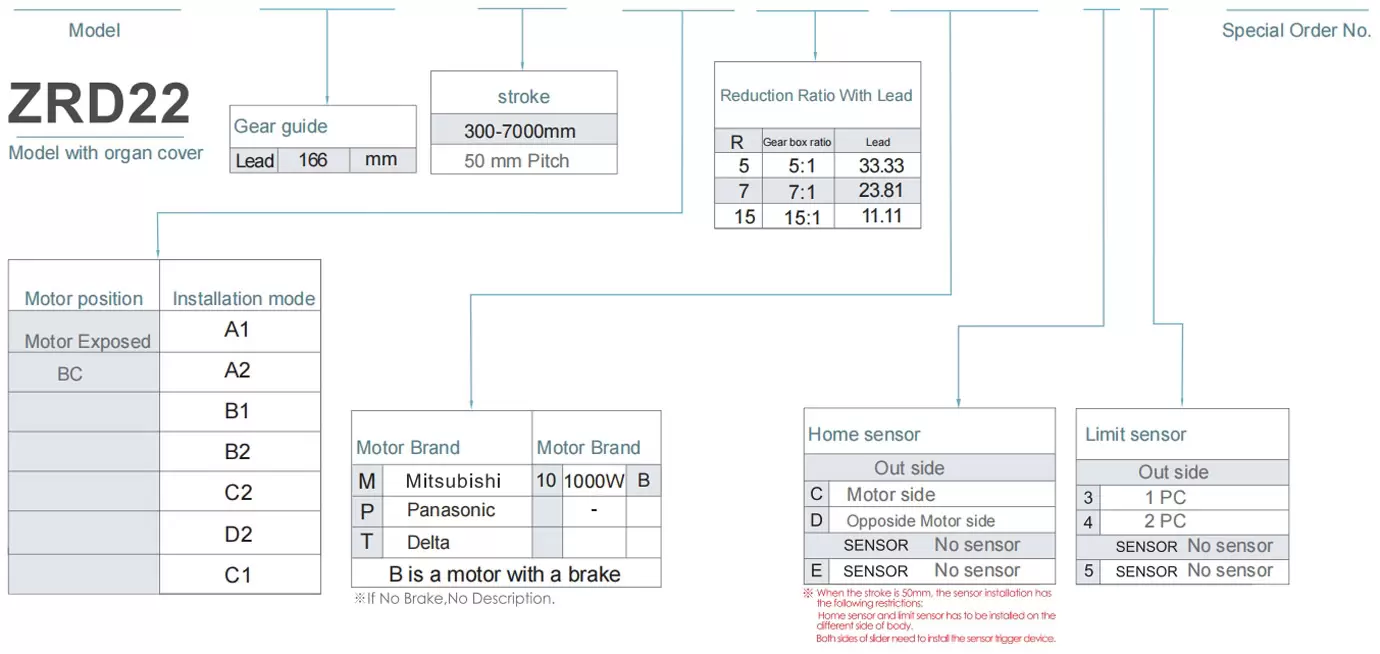

Metodo di ordinazione

ZRH22-L166- 300-A1-R7-P100-C4-0001

Specifica

Specifiche	Ripetibilità (mm)		±0,08
	Piombo (mm)		33.33	23.81	11.11
	Rapporto di riduzione		5	7	15
	Velocità massima (mm/s) ※1		1666,63	1190,45	555,54
	Carico utile massimo	Orizzontale (kg)	100	130	170
		Verticale (kg)	35	50	110
	Spinta nominale (N)		512	717	1537
	Passo della corsa (mm) ※2		100-7000 mm/passo 50
Parti	Potenza del servomotore CA (W)		1000W
	Modulo di resistenza (m)		2
	Il motore è valutato per la velocità (rmp)		3000
	Sensore domestico	Al di fuori	EE-SX672 (NPN)
		Incorporato	EE-SX674 (NPN)

Disposizione del sensore

※Il valore di accelerazione e deaccelerazione è impostato su 0,4 secondi

※La velocità del prodotto è arrotondata al numero intero di recupero.

Sporgenza consentita

(Unità: mm)

Installazione orizzontale		UN	B	C
Rapporto di trasmissione 1:5 (1,67 m/s)	50 kg	1200	974	1066
Rapporto di trasmissione 1:5 (1,67 m/s)	100 kg	763	406	498
Rapporto di trasmissione 1:7 (1,19 m/s)	65 kg	1000	913	1009
Rapporto di trasmissione 1:7 (1,19 m/s)	130 kg	800	386	490
Rapporto di trasmissione 1:15 (0,56 m/s)	85 kg	1100	892	998
Rapporto di trasmissione 1:15 (0,56 m/s)	170 kg	800	383	495

(Unità: mm)

Installazione a parete		UN	B	C
Rapporto di trasmissione 1:5 (1,67 m/s)	50 kg	1350	1400	1450
Rapporto di trasmissione 1:5 (1,67 m/s)	100 kg	640	700	750
Rapporto di trasmissione 1:7 (1,19 m/s)	65 kg	1250	1250	1300
Rapporto di trasmissione 1:7 (1,19 m/s)	130 kg	590	640	700
Rapporto di trasmissione 1:15 (0,56 m/s)	85 kg	1200	1250	1300
Rapporto di trasmissione 1:15 (0,56 m/s)	170 kg	550	650	700

(Unità: mm)

Installazione verticale		UN	C
Rapporto di trasmissione 1:5 (1,67 m/s)	18 kg	3600	3750
Rapporto di trasmissione 1:5 (1,67 m/s)	35 kg	1800	2000
Rapporto di trasmissione 1:7 (1,19 m/s)	25 kg	3300	3500
Rapporto di trasmissione 1:7 (1,19 m/s)	50 kg	1623	1800
Rapporto di trasmissione 1:15 (0,56 m/s)	55 kg	2000	2100
Rapporto di trasmissione 1:15 (0,56 m/s)	110 kg	960	1100

Momento di carico statico

(Unità: Nm)

MIO	5713
parlamentare	5713
SIG	7702

*Il valore di coppia nel grafico indica il baricentro.

*La durata operativa è di 10.000 km se il prodotto viene utilizzato nelle condizioni specificate.

*I dati non sono validi per l'uso inverso con montaggio a soffitto. Contattateci per maggiori dettagli se desiderate utilizzare l'apparecchio inverso con montaggio a soffitto.

Indice delle specifiche dell'attuatore elettrico

Usa dove	Modalità guidata	Specifiche del modello	Potenza motore (w)	Larghezza (mm)	Ripetibilità (mm)	Il rapporto dei decrescenti	Dimensioni dell'ingranaggio elicoidale (mm)			Carico utile massimo (kg)		Velocità massima (mm/s) *1
Usa dove	Modalità guidata	Specifiche del modello	Potenza motore (w)	Larghezza (mm)	Ripetibilità (mm)	Il rapporto dei decrescenti	Modulo	Numero di denti	Guida	Orizzontale	Verticale	Velocità massima (mm/s) *1
Standard	Banco di ingranaggi	ZRH17	750W	±0,08	170	3	1.5	22	36.67	40	20	1833.29
		ZRH17	750W	±0,08	170	7	1.5	22	15.71	75	50	785,70
		ZRH22	1000W	±0,08	220	5	2	25	33.33	100	35	1666,63
						7	2	25	23.81	130	50	1190,45
						15	2	25	11.11	170	110	555,54
		ZRH28	1500W	±0,08	280	7	3	25	35.71	160	50	1785.67
						10	3	25	24,99	210	75	1249,97
						20	3	25	12.50	350	155	624,99

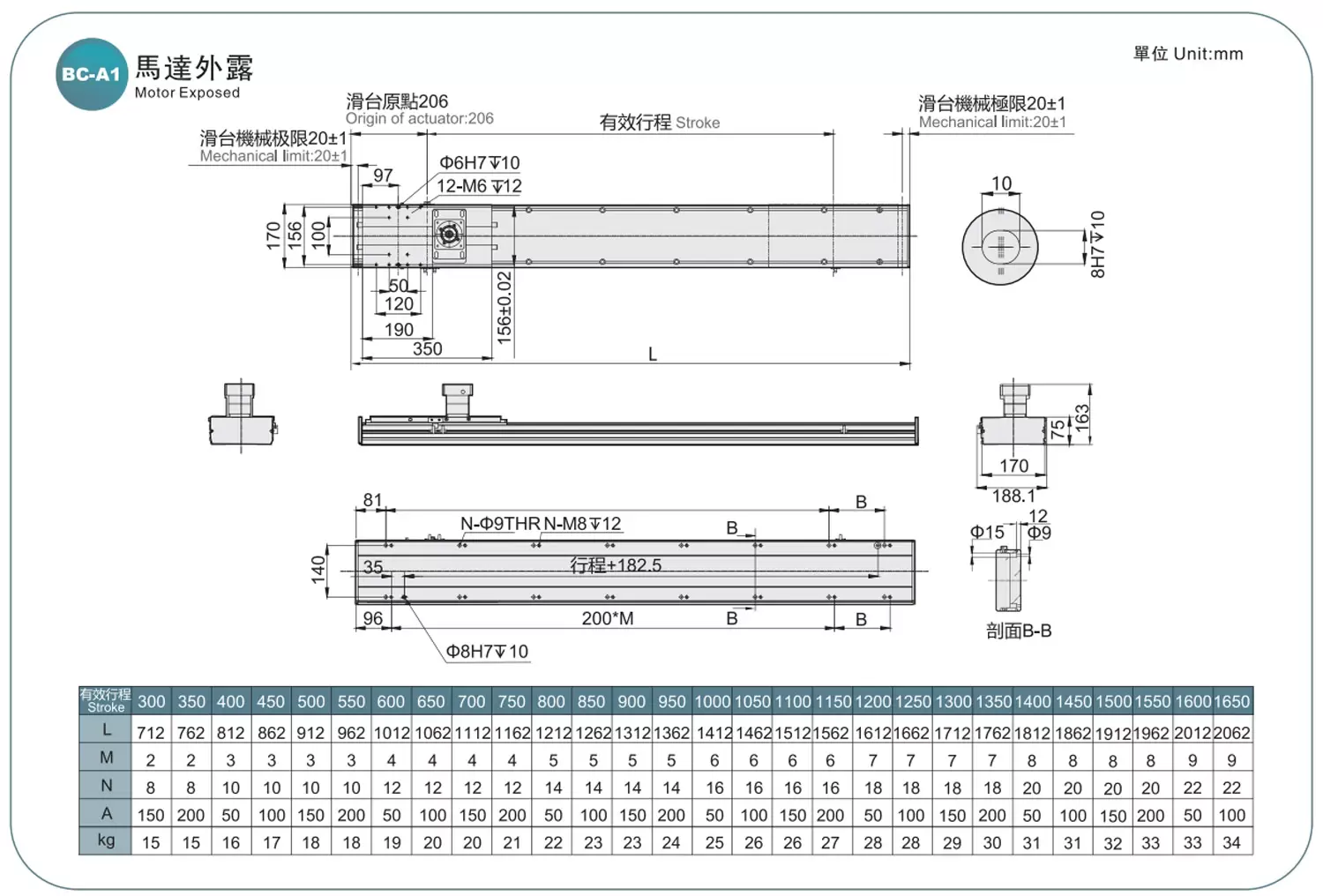

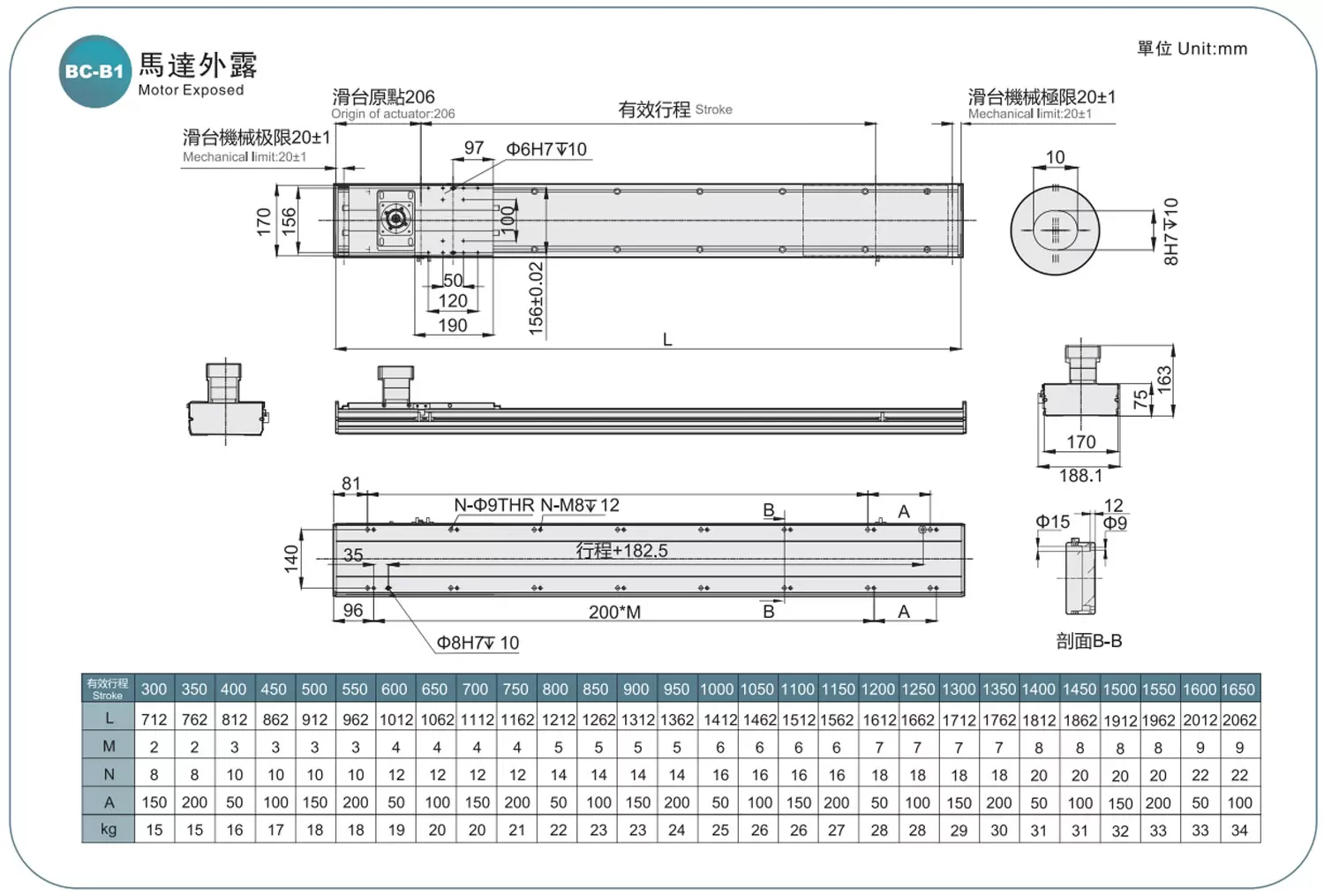

BC-A1 / BC-B1
