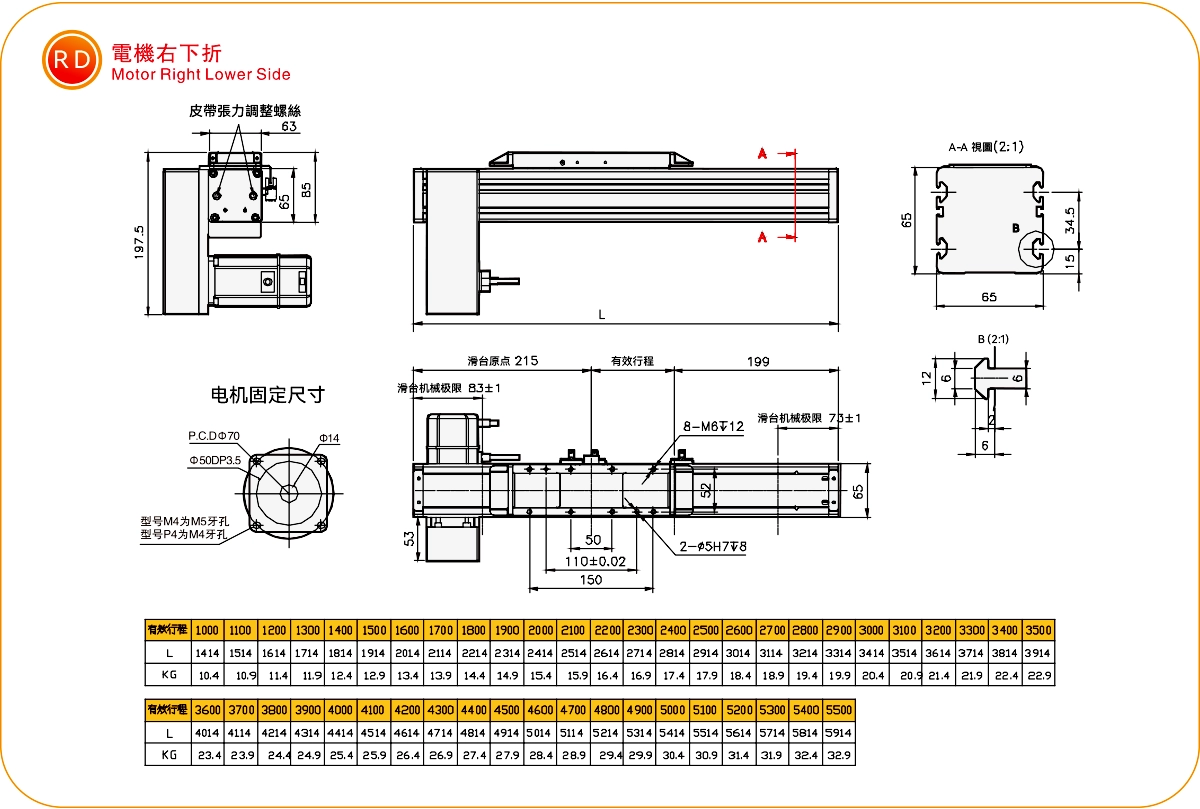

Posizione attuale：Casa > Prodotto > Attuatore a cinghia standard > Serie MKR > MKR65 > Riduttore con motore lato inferiore
Ripetibilità: ±0,1 mm
Carico orizzontale: 60 kg
Piombo: 130 mm
Velocità massima: 2166 mm/s
Passo della corsa: 100-5500 mm
Impostare l'accelerazione e la decelerazione del motore su 0,2 secondi.
Le specifiche standard non sono applicabili all'utilizzo di gru rovesciate. Per qualsiasi esigenza, contattateci telefonicamente o lasciate un messaggio online.
Tempi di consegna: 7-10 giorni
| Specifiche | Ripetibilità (mm) | ±0,1 | ||||
| Piombo (mm) | 130 | |||||
| Rapporto di riduzione | 3:1 | 5:1 | 7:1 | 10:1 | ||
| Velocità massima (mm/s) | 2166 | 1300 | 928 | 650 | ||
| Carico utile massimo | Orizzontale (kg) | 30 | 45 | 55 | 60 | |
| Verticale (kg) | 9 | 15 | 16 | 17 | ||
| Spinta nominale (N) | 182 | 302 | 413 | 603 | ||
| Passo della corsa (mm) | Passo 100-5500 mm/100 mm | |||||
| Parti | Potenza del servomotore CA (W) | 400W | ||||
| Larghezza della sfera (mm) | 25 | |||||
| Guida lineare ad alta rigidità (mm) | L15XA13 | |||||
| Sensore domestico | Al di fuori | EE-SX672 (NPN) | ||||
| Installazione orizzontale | UN | B | C | |
| 3 ∶ 1 | 10 kg | 950 | 250 | 42 |
| 20 kg | 420 | 105 | 18 | |
| 30 kg | 250 | 55 | 10 | |
| 5∶1 | 25 kg | 950 | 140 | 24 |
| 35 kg | 625 | 90 | 15 | |
| 45 kg | 450 | 55 | 10 | |
| 7∶1 | 28 kg | 1300 | 145 | 25 |
| 40 kg | 850 | 90 | 15 | |
| 55 kg | 550 | 50 | 10 | |
| 10∶1 | 30 kg | 1850 | 145 | 25 |
| 45 kg | 1250 | 90 | 15 | |
| 60 kg | 800 | 50 | 10 | |
| Installazione a parete | UN | B | C | |
| 3 ∶ 1 | 10 kg | 42 | 250 | 950 |
| 20 kg | 19 | 110 | 450 | |
| 30 kg | 10 | 60 | 260 | |
| 5∶1 | 25 kg | 25 | 140 | 950 |
| 35 kg | 15 | 90 | 600 | |
| 45 kg | 10 | 60 | 450 | |
| 7∶1 | 28 kg | 25 | 145 | 1300 |
| 40 kg | 15 | 90 | 850 | |
| 55 kg | 10 | 60 | 550 | |
| 10∶1 | 30 kg | 25 | 140 | 1950 |
| 45 kg | 15 | 90 | 1550 | |
| 60 kg | 10 | 60 | 800 | |
| Installazione verticale | UN | C | |
| 3 ∶ 1 | 3 kg | 900 | 900 |
| 6 kg | 450 | 450 | |
| 9 kg | 300 | 300 | |
| 5∶1 | 5 kg | 900 | 900 |
| 10 kg | 450 | 450 | |
| 15 kg | 300 | 300 | |
| 7∶1 | 6 kg | 900 | 900 |
| 12 kg | 450 | 450 | |
| 16 kg | 300 | 300 | |
| 10∶1 | 6 kg | 900 | 900 |
| 13 kg | 450 | 450 | |
| 17 kg | 330 | 330 | |
| MIO | 337,9 |
| parlamentare | 337,9 |
| SIG | 58,6 |
| Usa dove | Modalità guidata | Specifiche del modello | Meccanismo di riduzione | Potenza del motore (la) | Larghezza (mm) | Ripetibilità (mm) | Specifiche della cinghia | Carico utile massimo (kg) | Velocità massima (mm/s) *1 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Larghezza della cinghia (mm) | Piombo (mm) | Orizzontale | Verticale | ||||||||
| Standard | Cinghia di distribuzione | MKR40 | SÌ | 100W | 40 | ±0,1 | 15 | 90 | 8 | 2 | 4500 |
| MKR65 | SÌ | 400W | 65 | ±0,1 | 30 | 130 | 60 | 17 | 5000 | ||
| MKR80 | SÌ | 750W | 80 | ±0,1 | 35 | 200 | 100 | 24 | 5000 | ||
| MKR110 | SÌ | 750W/1000 | 110 | ±0,1 | 50 | 280 | 200 | 50 | 5000 | ||
| OBB65 | SÌ | 400W | 65 | ±0,1 | 30 | 110 | 25 | 6 | 5000 | ||
