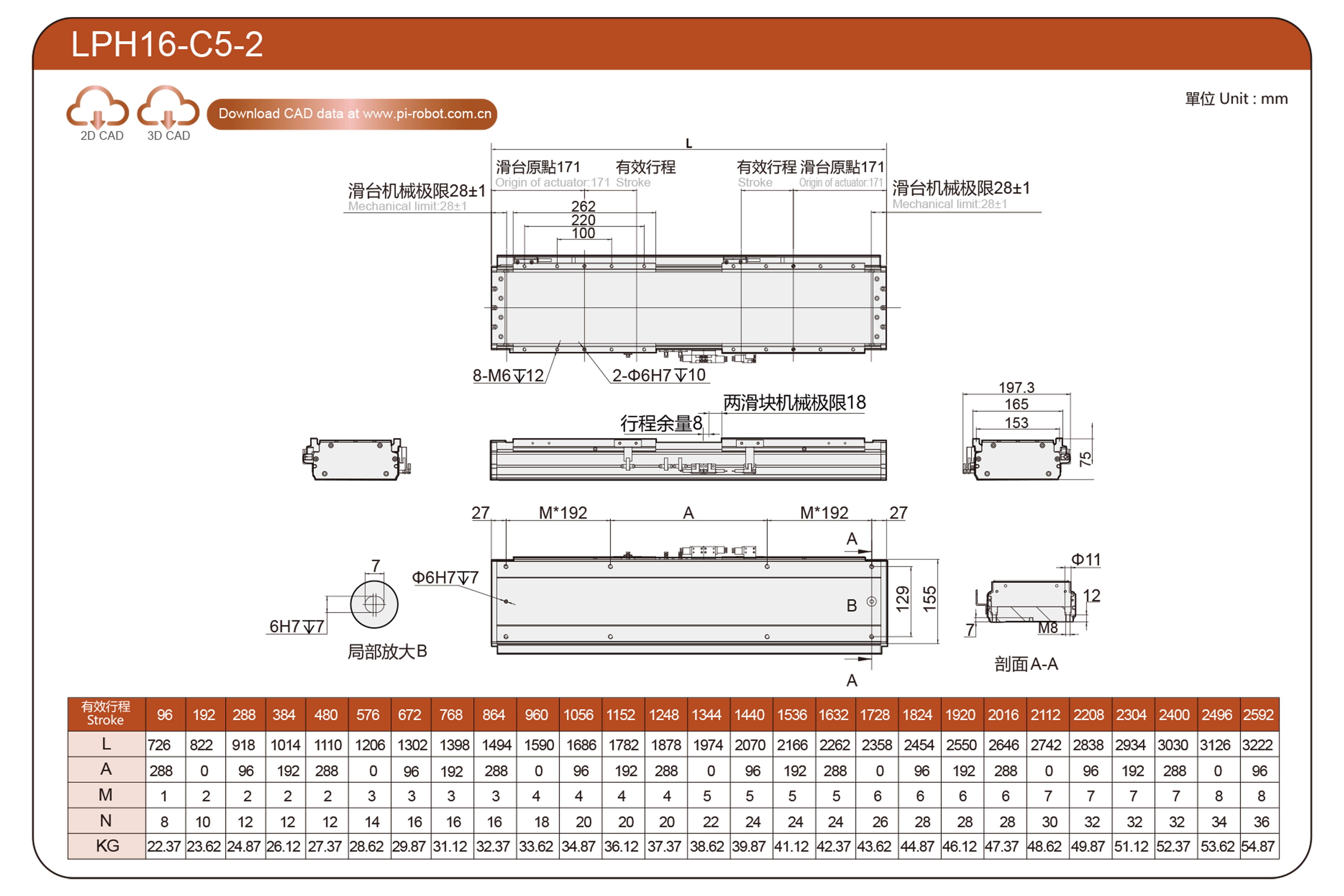

Posizione attuale：Casa > Prodotto > Attuatore per motori lineari > Serie LPH > LPH16 > C5-2

Leggero e di lunga durata

Precisione di ripetibilità: ±0,003 mm

Forza massima: 528 N

Forza continua:240 N

Peso movimentazione continua: 50 kg

Corsa standard:

1-Motore singolo: 96-2592/96 mm

Corsa standard:

2-Doppio Motore: 96-2592/96 mm

Velocità massima: 2500 mm/s

PDF

Scarica 3D

Cadenas3 Ddownload

Vengono selezionati più driver e vengono utilizzate guide di scorrimento silenziose ad alta precisione importate

Può ridurre efficacemente il rumore durante il funzionamento, migliorare la scorrevolezza, la durata e l'efficienza della lubrificazione. Adatto per industrie ad alta tecnologia che richiedono alta velocità, tranquillità e basse emissioni di polvere.

Corpo ad alta rigidità

Adottando una struttura integrata di estrusione di alluminio ed eseguendo l'analisi elementare, si ottiene il design strutturale ottimale con rapporto rigidità/peso.

Design speciale della fibbia con piastra magnetica

Vantaggio: impedisce la caduta di oggetti estranei e non danneggia i componenti interni. Facile da mantenere, lunga durata!

Testa di lettura del righello ottico

Combinazione elastica di righello ottico o righello magnetico

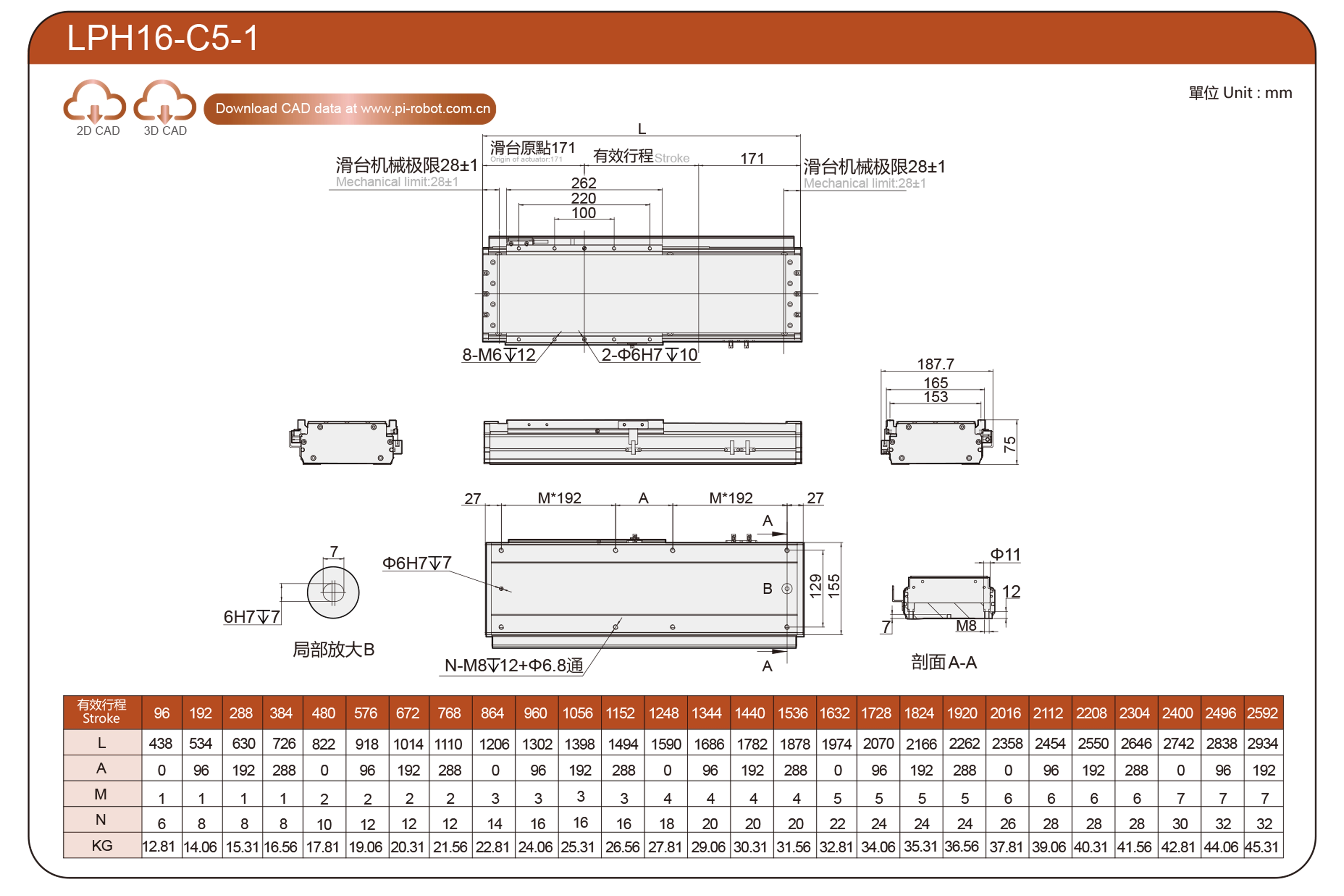

Metodo di ordinazione

LPH16-C1-S-96-M-10-P-C4-1-3-0001

Specifica

Direttorio	Specifiche del cerchio di filo	P64-C3-S	P64-C5-P
Spec	Ripetibilità (mm)	±0,003
	Carico utile massimo (kg)	50	60
	Velocità massima (mm/s)	2500
	Spinta continua(N)	264	440
	Spinta di picco(N)	580	968
	Corrente continua (Ams)	3.3	6.8
	Corrente di picco (Arms)	10.5	21
	Costante di forza (N/Arms)	80	64.7
	Induttanza (mH)	51.3	20.3
	Resistenza (ohm)	8.7	3.6
	Distanza del polo magnetico (mm)	24

Disposizione del sensore

※1 Il valore di accelerazione e decelerazione è impostato su 0,2 secondi.

※2 Quando la corsa è superiore a 600 mm, si verificherà l'esaurimento della vite a ricircolo di sfere. In queste circostanze si consiglia di ridurre la velocità di lavoro. Per i dettagli consultare P85.

La durata operativa è di 10.000 km quando il prodotto viene utilizzato nelle condizioni specificate.

Le informazioni sui dati non sono destinate all'uso inverso con montaggio a soffitto. Contattaci per i dettagli se desideri applicare l'utilizzo inverso con montaggio a soffitto.

Sporgenza consentita

(Unità: mm)

Installazione orizzontale		Carico	UN	B	C
Carico	P64-C3-S	20kg	320	150	300
		30kg	180	100	250
		40 kg	160	70	170
		50 kg	150	50	120
	P64-C5-P	30kg	300	130	320
		40 kg	250	100	230
		50 kg	200	90	180
		60 kg	150	70	140

(Unità: mm)

Installazione a parete		Carico	UN	B	C
Carico	P64-C3-S	20kg	300	150	320
		30kg	250	100	180
		40 kg	170	70	160
		50 kg	120	50	150
	P64-C5-P	30kg	320	130	300
		40 kg	230	100	250
		50 kg	180	90	200
		60 kg	140	70	150

Momento di carico statico

(Unità: Nm)

MIO	816
deputato	816
SIG	670

*Il valore della coppia nella tabella indica il centro di gravità.

*La durata operativa è di 10.000 km quando il prodotto viene utilizzato nelle condizioni specificate.

*Le informazioni sui dati non riguardano l'uso inverso con montaggio a soffitto. Contattaci per i dettagli se desideri applicare l'utilizzo inverso con montaggio a soffitto.

La relazione tra velocità e accelerazione

P64-C3-S

Velocità (m/s) Accelerazione (G) Carico (Kg)	1 m/s	1,5 m/s	2 m/s	2,5 m/s	3 m/s	3,5 m/s
20	2	2	2	1.5	1	0,5
30	1.6	1.6	1.5	1	0,6	0,3
40	1.2	1.2	1.1	0,8	0,5	0,3
50	1	1	0.9	0,6	0.4	0,2

P64-C5-P

Velocità (m/s) Accelerazione (G) Carico (Kg)	1 m/s	1,5 m/s	2 m/s	2,5 m/s	3 m/s	3,5 m/s
40	1.8	1.8	1.7	1.5	1.2	0.9
50	1.5	1.4	1.4	1.3	1	0,7
60	1.3	1.2	1.2	1	0,8	0,6
70	1.1	1.0	1.0	0.9	0,7	0,5

Indice delle specifiche dell'attuatore elettrico

Usa dove	Modalità guidata	Specifica del modello	Specifiche del motore	La larghezza del corpo (mm)	L'altezza del corpo (mm)	Ripetibilità (mm)	Spinta continua(N)	Spinta di picco(N)	lrm(A)	Carico utile massimo (kg)	Velocità massima (mm/s) *1
Standard	Robot a motore lineare	LPH12	P40-C2-S	125	70	±0,003	80	176	3.3	20	2500
		LPH12	P40-C4-S	125	70	±0,003	160	352	3.3	25
		LPH14	P44-C3-S	135	70	±0,003	144	316	3.3	25
		LPH14	P44-C5-P	135	70	±0,003	240	528	6.8	50
		LPH16	P64-C3-S	155	75	±0,003	264	580	3.3	60
		LPH16	P64-C5-P	155	75	±0,003	440	1795	6.8	100
		LPH20	P88-C3-S	200	83	±0,003	408	897	3.3	60
		LPH20	P88-C6-P	200	83	±0,003	816	1795	6.8	100
