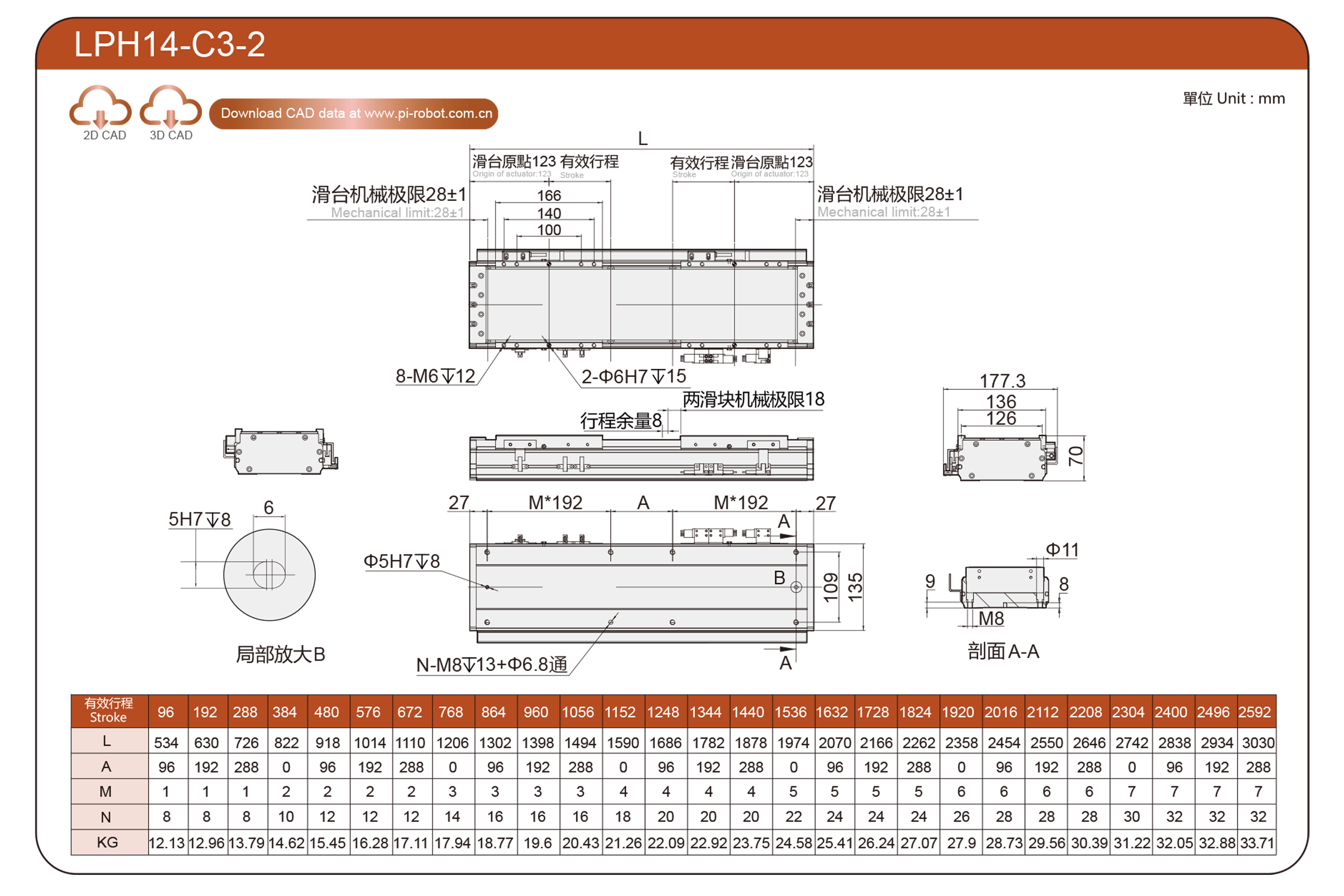

Posizione attuale：Casa > Prodotto > Attuatore motore lineare > Serie LPH > LPH14 > C3-2

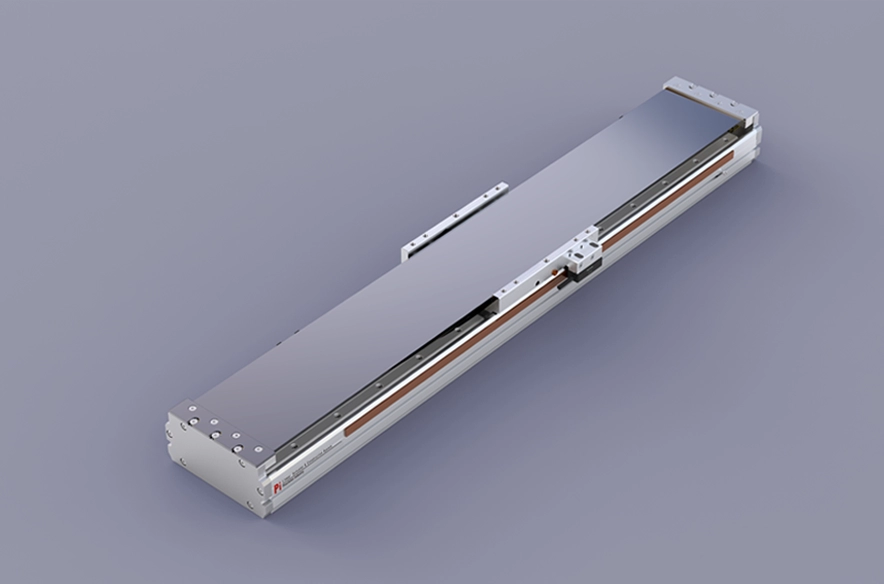

Leggero e di lunga durata

Larghezza del corpo: 135 mm

Ripetibilità: ±0,003/0,01 mm

P44-C3-S Carico: 25 kg

P44-C5-P Carico: 50 kg

Velocità massima: 2500 mm/s

Gamma di corsa: 96-7500 mm

PDF

Scarica 3D

Cadenas3 Ddownload

Vengono selezionati più driver e vengono utilizzate guide di scorrimento silenziose ad alta precisione importate

Può ridurre efficacemente il rumore durante il funzionamento, migliorare la scorrevolezza, la durata e l'efficienza della lubrificazione. Adatto per settori ad alta tecnologia che richiedono alta velocità, silenziosità e basse emissioni di polvere.

Corpo ad alta rigidità

Adottando una struttura di estrusione di alluminio integrata e conducendo un'analisi elementare, si ottiene il progetto strutturale ottimale in termini di rapporto rigidità/peso.

Design speciale della fibbia della piastra magnetica

Vantaggio: impedisce la caduta di oggetti estranei e non danneggia i componenti interni. Facile da manutenere, lunga durata!

Testina di lettura del righello ottico

Combinazione elastica di righello ottico o righello magnetico

Metodo di ordinazione

LPH14- C1-S-96-M-10-P-C4-1-3-0001

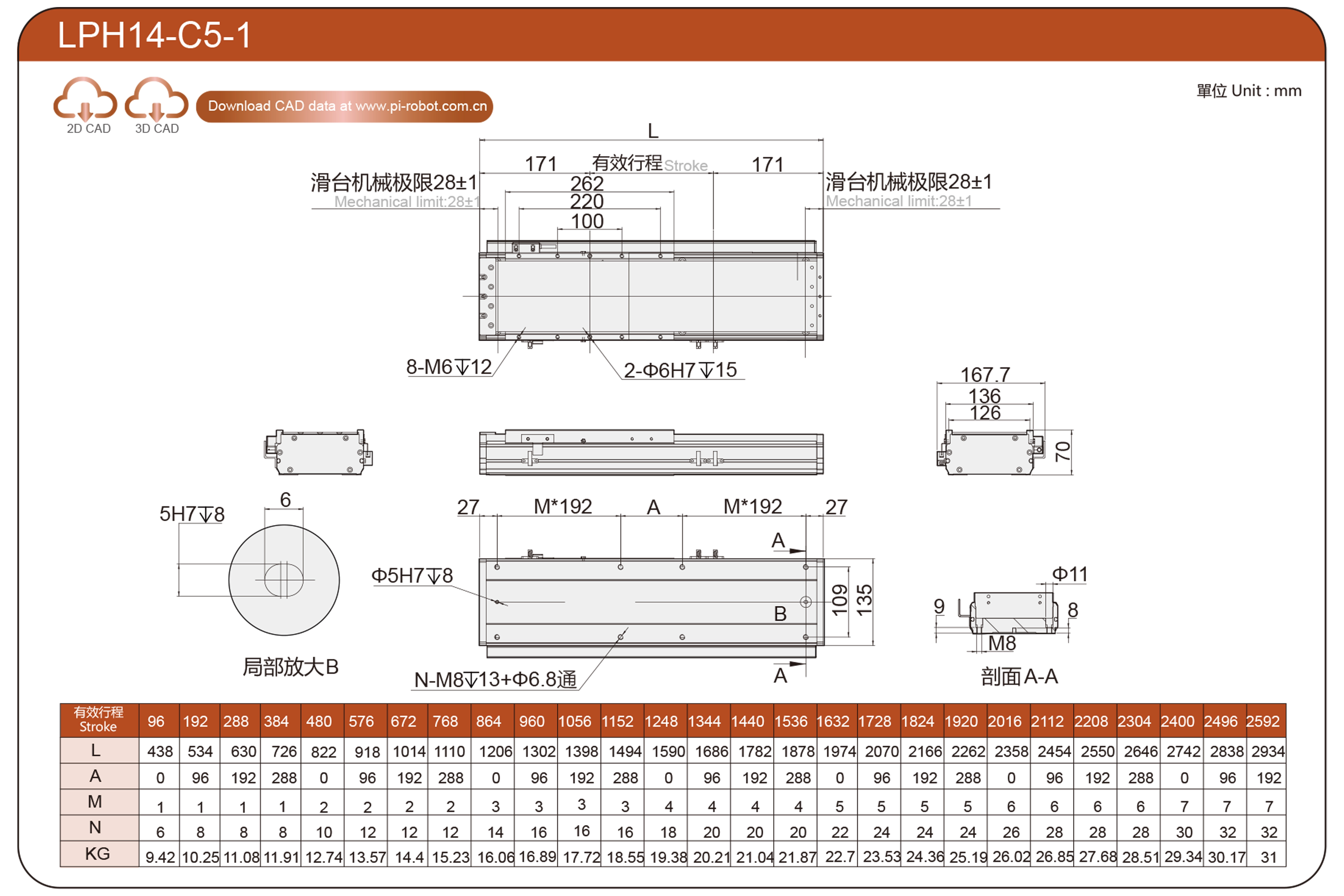

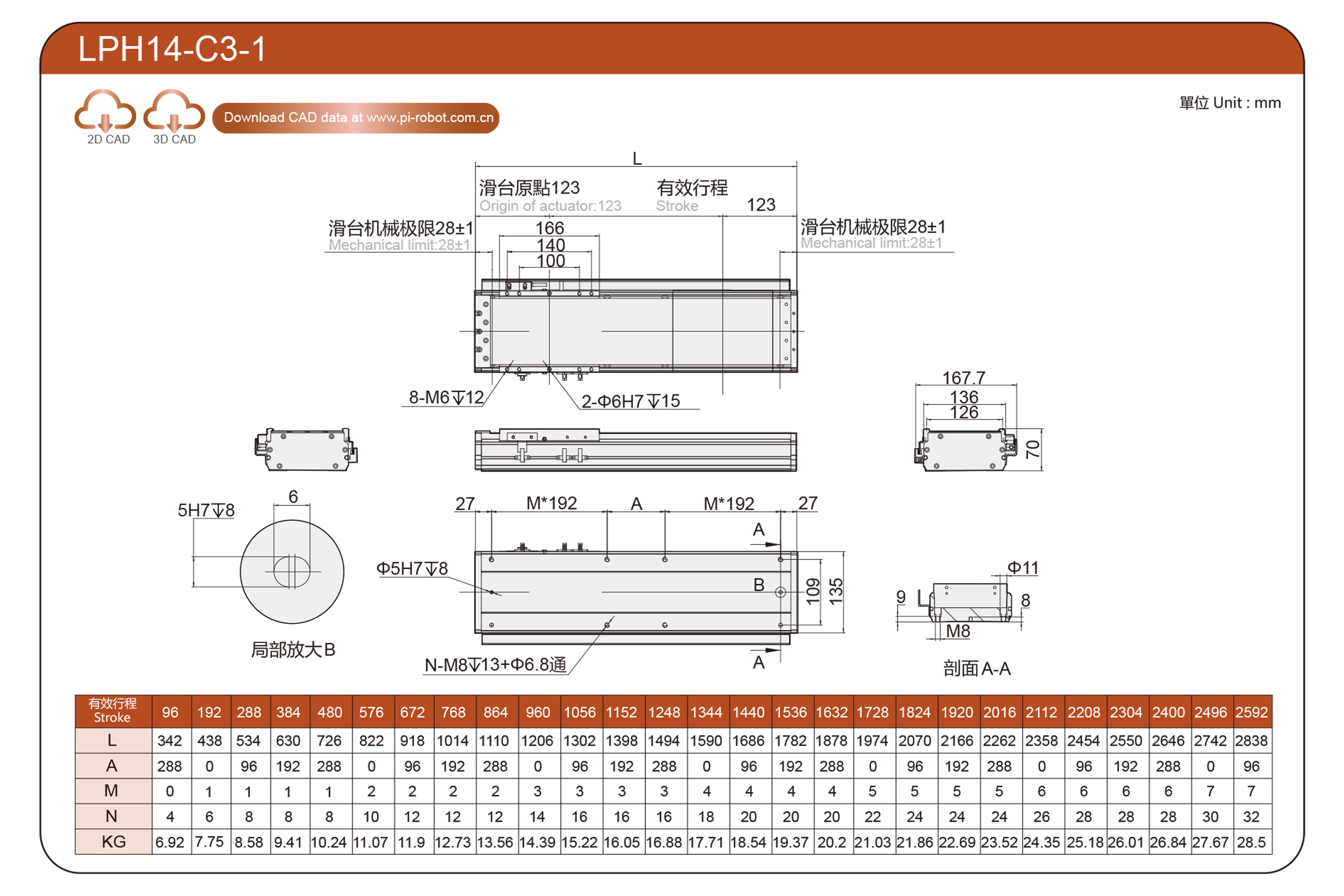

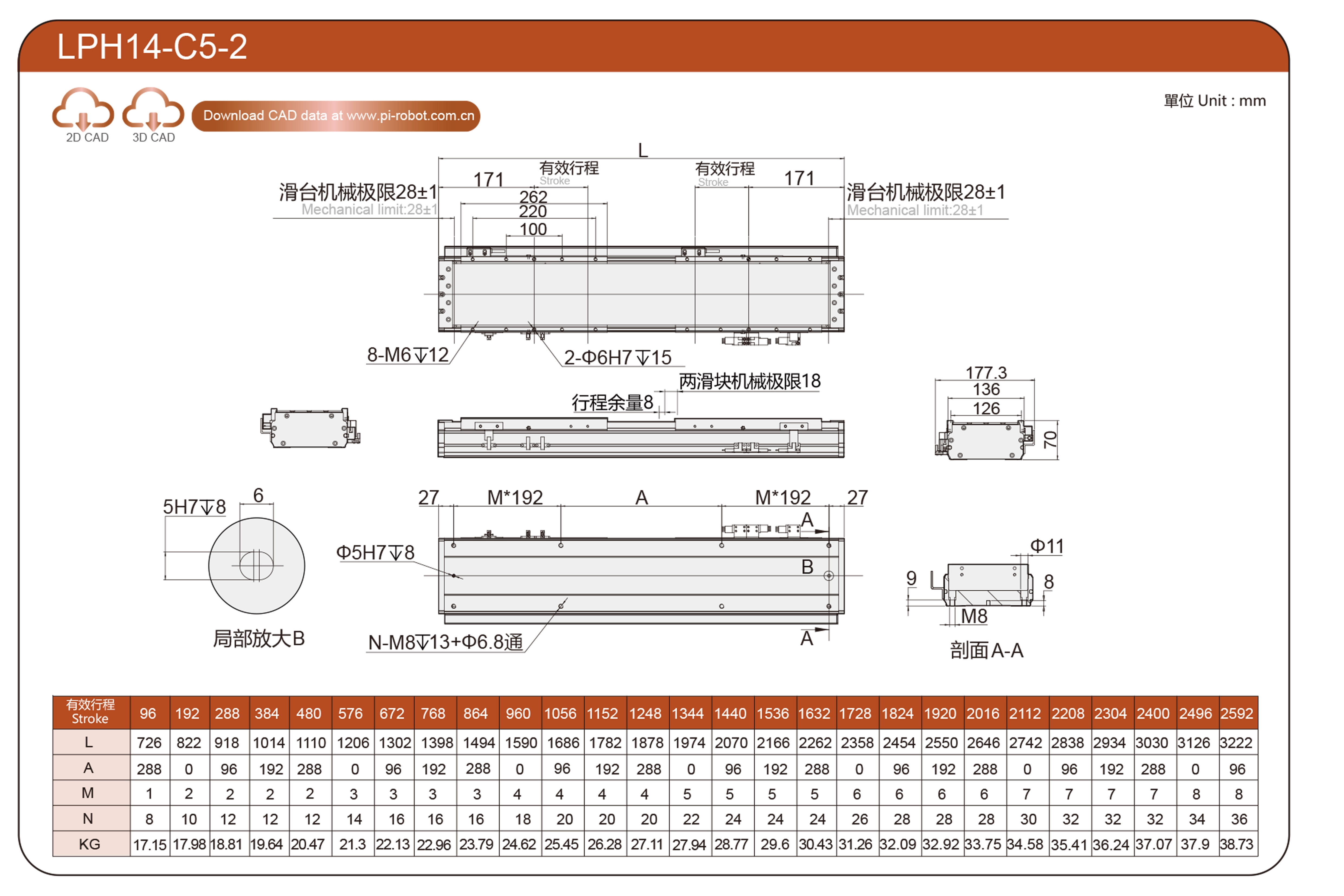

Specifica

Elenco	Specifiche del cerchio di filo	P44-C3-S	P44-C5-P
Specifiche	Ripetibilità (mm)	±0,003
	Carico utile massimo (kg)	25	50
	Velocità massima (mm/s)	2500
	Spinta continua (N)	144	240
	Spinta massima (N)	316	528
	Corrente continua (Ams)	3.3	6.8
	Corrente di picco (Arms)	10.5	21
	Costante di forza (N/Arms)	43.6	35.3
	Induttanza (mH)	30.8	12.7
	Resistenza (ohm)	5.8	2.4
	Distanza del polo magnetico (mm)	24

Disposizione del sensore

※1 Il valore di accelerazione e decelerazione è impostato su 0,2 secondi.

※2 Quando la corsa supera i 600 mm, si verificherà un'eccentricità della vite a sfere. In queste circostanze, si consiglia di ridurre la velocità di lavoro. Per i dettagli, consultare P85.

La durata operativa è di 10.000 km se il prodotto viene utilizzato nelle condizioni specificate.

Le informazioni sui dati non sono per l'uso inverso con montaggio a soffitto. Contattateci per maggiori dettagli se desiderate applicare l'uso inverso con montaggio a soffitto.

Sporgenza consentita

(Unità: mm)

Installazione orizzontale		Carico	UN	B	C
Carico	P44-C3-S	10 kg	500	350	450
		15 kg	400	200	300
		20 kg	300	110	260
		25 kg	250	100	230
	P44-C5-P	20 kg	300	150	320
		30 kg	250	90	180
		40 kg	200	70	130
		50 kg	150	50	100

(Unità: mm)

Installazione a parete		Carico	UN	B	C
Carico	P44-C3-S	10 kg	450	350	500
		15 kg	300	200	400
		20 kg	260	110	300
		25 kg	230	100	250
	P44-C5-P	20 kg	320	150	300
		30 kg	180	90	250
		40 kg	130	70	200
		50 kg	100	50	150

Momento di carico statico

(Unità: Nm)

MIO	660
parlamentare	660
SIG	550

*Il valore di coppia nella tabella indica il baricentro.

*La durata operativa è di 10.000 km se il prodotto viene utilizzato nelle condizioni specificate.

*I dati non sono validi per l'uso inverso con montaggio a soffitto. Contattateci per maggiori dettagli se desiderate utilizzare l'apparecchio inverso con montaggio a soffitto.

La relazione tra velocità e accelerazione

P44-C3-S

Velocità (m/s) Accelerazione (G) Carico (Kg)	1 m/s	1,5 m/s	2 m/s	2,5 m/s	3 m/s	3,5 m/s
10	2.1	2.1	2.1	2.1	2.1	2
15	1.6	1.6	1.6	1.5	1.5	1.4
20	1.3	1.2	1.2	1.2	1.2	1.1
25	1.0	1.0	1.0	1.0	0,9	0,8

P44-C5-P

Velocità (m/s) Accelerazione (G) Carico (Kg)	1 m/s	1,5 m/s	2 m/s	2,5 m/s	3 m/s	3,5 m/s
20	1.7	1.7	1.7	1.7	1.7	1.7
30	1.4	1.3	1.3	1.2	1.2	1.2
40	1	1	1	1	0,9	0,9
50	0,8	0,8	0,8	0,8	0,8	0,7

Indice delle specifiche dell'attuatore elettrico

Usa dove	Modalità guidata	Specifiche del modello	Specifiche del motore	La larghezza del corpo (mm)	L'altezza del corpo (mm)	Ripetibilità (mm)	Spinta continua (N)	Spinta massima (N)	lrms(A)	Carico utile massimo (kg)	Velocità massima (mm/s) *1
Standard	Robot con motore lineare	LPH12	P40-C2-S	125	70	±0,003	80	176	3.3	20	2500
		LPH12	P40-C4-S	125	70	±0,003	160	352	3.3	25
		LPH14	P44-C3-S	135	70	±0,003	144	316	3.3	25
		LPH14	P44-C5-P	135	70	±0,003	240	528	6.8	50
		LPH16	P64-C3-S	155	75	±0,003	264	580	3.3	60
		LPH16	P64-C5-P	155	75	±0,003	440	1795	6.8	100
		LPH20	P88-C3-S	200	83	±0,003	408	897	3.3	60
		LPH20	P88-C6-P	200	83	±0,003	816	1795	6.8	100
