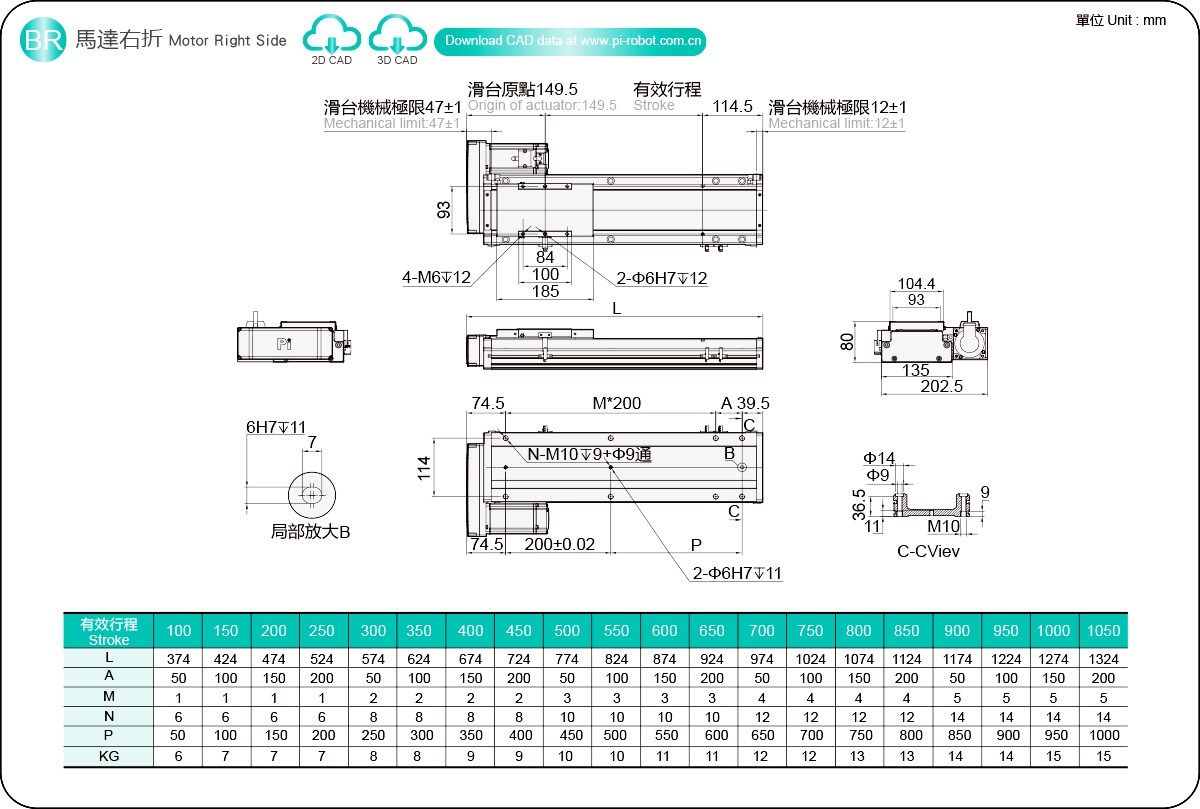

Posizione attuale：Casa > Prodotto > Attuatore a vite a sfere standard > Serie GSD > GSD14 > Motore lato destro

Leggero e di lunga durata

Larghezza del corpo: 60-200 mm

Ripetibilità: ±0,005/0,01 mm

Carico orizzontale: 110 kg

Carico verticale: 33 kg

Velocità massima: 250 mm/s

Gamma di corsa: 100-1050 mm

Impostare l'accelerazione e la decelerazione del motore su 0,2 secondi.

Le specifiche standard non sono applicabili all'utilizzo di gru rovesciate. Per qualsiasi esigenza, contattateci telefonicamente o lasciate un messaggio online.

Tempi di consegna: 7-10 giorni

PDF

Scarica 3D

Cadenas3 Ddownload

Design a quattro colonne - precisione migliorata

Senza spazi vuoti, può muoversi con leggerezza e facilità nella "scanalatura ad arco circolare", che consente di mantenere un'elevata precisione per lungo tempo.
Il cursore interno può raggiungere lo stesso carico nominale in tutte e quattro le direzioni e può essere utilizzato in qualsiasi direzione.
Elevata rigidità, alta precisione, basso attrito, capacità di carico ad alta velocità, lunga durata.

Struttura più compatta

Rispetto ai prodotti tradizionali, le dimensioni sono state ridotte. È facile da assemblare nelle apparecchiature e contribuisce anche alla miniaturizzazione dell'apparecchiatura stessa.

Lungo viaggio

Una tavola scorrevole a quattro colonne con vite a sfere incorporata con una corsa fino a 3000 mm e una velocità massima di 2200 mm/s,

Può essere installato verticalmente

Tutte le serie possono essere installate verticalmente.

Manutenzione semplice - costi estremamente bassi

L'intera serie può essere lubrificata esternamente senza rimuovere il coperchio. È dotata di un sistema di accumulo dell'olio autolubrificante con una speciale struttura a cinghia in acciaio.

Stili completi - numerosi vantaggi

Grazie alla protezione della cinghia in acciaio, può impedire che corpi estranei cadano direttamente sul tavolo scorrevole, riducendo la generazione di polvere; può essere utilizzato in ambienti di camere bianche e può essere dotato di motori di diversi produttori e metodi di installazione.

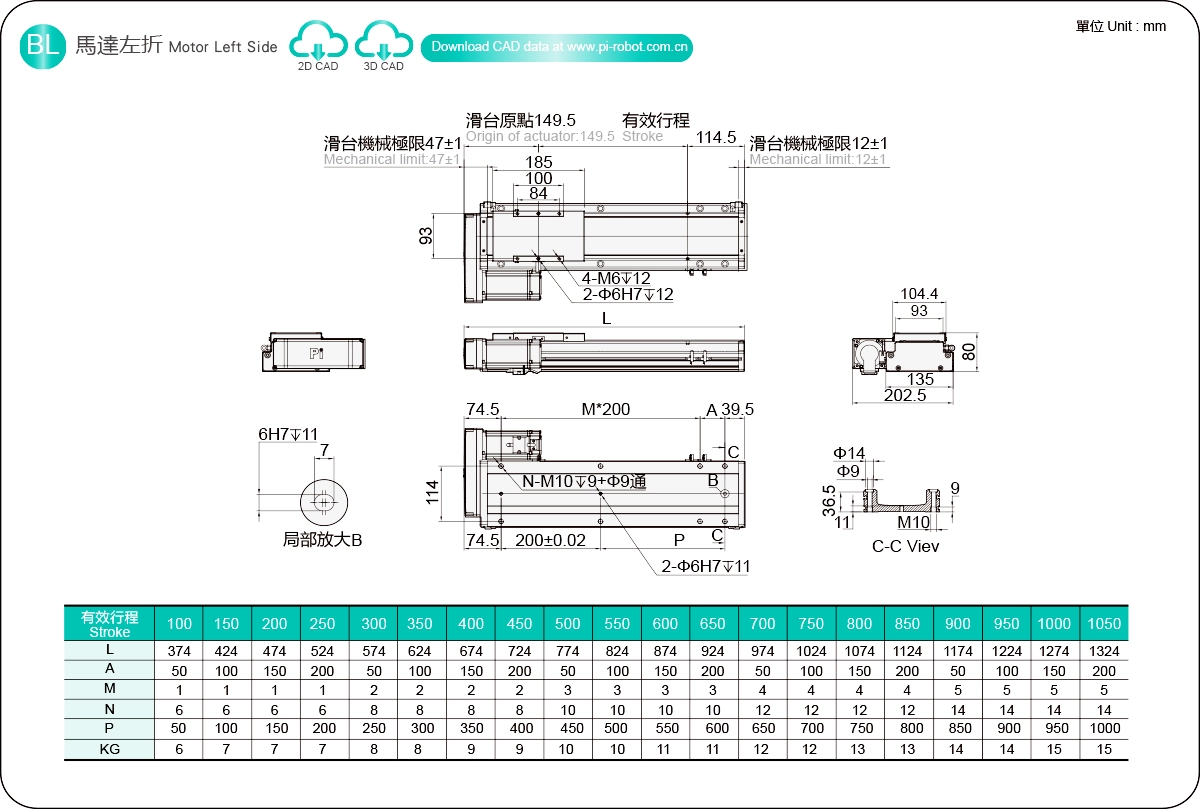

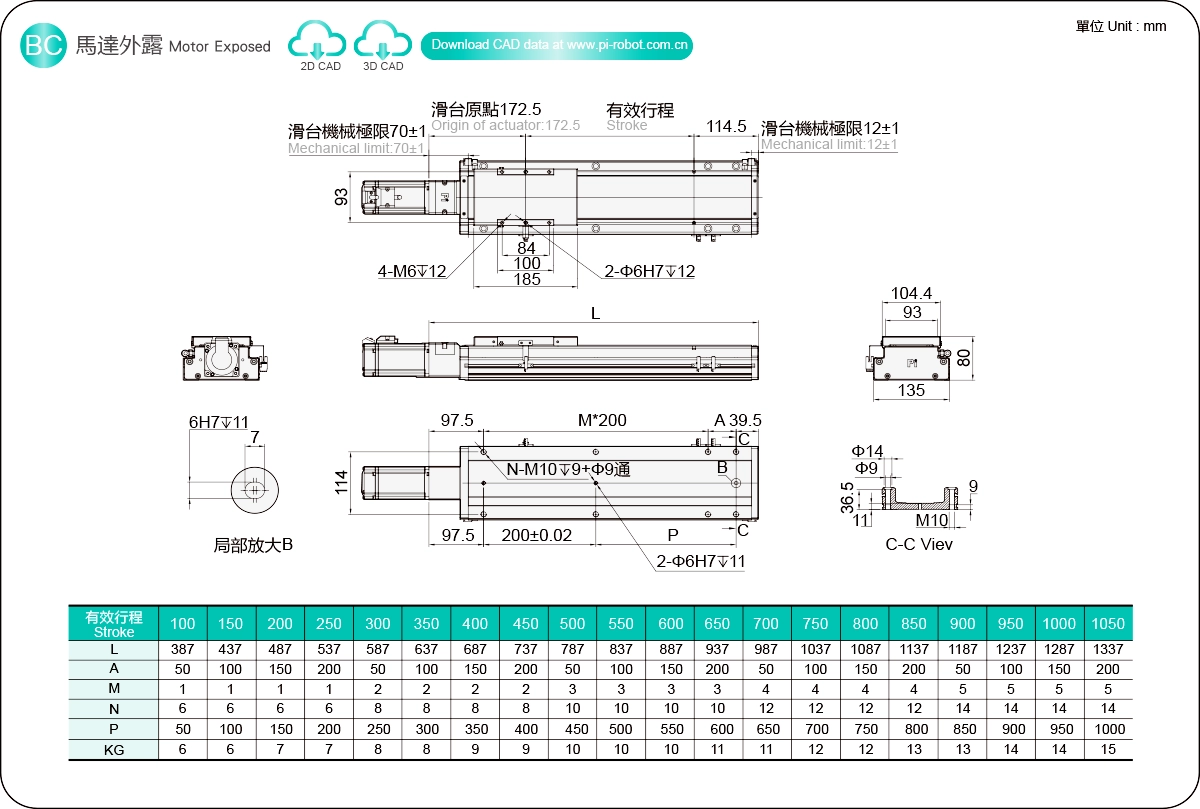

Metodo di ordinazione

GSD14 - L5-100-BC-M40B - C4 -0001

Specifica

Specifiche	Ripetibilità (mm)		±0,005/0,01
	Passo della vite a sfere (mm)		5	10	20	32
	Velocità massima (mm/s) ※1		250	500	1000	1600
	Carico utile massimo	Orizzontale (kg)	110	88	40	30
		Verticale (kg)	33	22	10	8
	Spinta nominale (N)		1388	694	347	218
	Passo della corsa (mm) ※2		Passo 100-1050 mm/50 mm
Parti	Potenza del servomotore CA (W)		400
	Vite a sfere Ø (mm)		C7Ø16
	Guida lineare ad alta rigidità (mm)		Attuatore a vite a sfere
	Accoppiamento (mm)		14X10
	Sensore domestico	Al di fuori	EE-SX672 (NPN)
		Incorporato	EE-SX674 (NPN)

Disposizione del sensore

※1 Il valore di accelerazione e decelerazione è impostato su 0,2 secondi.

※2 Quando la corsa supera i 600 mm, si verificherà un'eccentricità della vite a sfere. In tali circostanze, si consiglia di ridurre la velocità di lavoro. Per i dettagli, fare riferimento a P85.

Sporgenza consentita

(Unità: mm)

Installazione orizzontale		UN	B	C
Piombo5	60 kg	500	166	280
	80 kg	300	120	214
	110 kg	200	90	131
Piombo10	30 kg	500	324	405
	50 kg	400	176	243
	88 kg	300	80	135
Piombo20	12 kg	600	636	878
	22 kg	500	300	439
	40 kg	400	145	203
Piombo32	15 kg	500	162	300
	25 kg	300	98	200
	30 kg	200	90	180

(Unità: mm)

Installazione a parete		UN	B	C
Piombo5	50 kg	300	150	300
	70 kg	200	120	250
	100 kg	150	60	200
Piombo10	35 kg	350	200	400
	55 kg	220	120	350
	88 kg	150	60	250
Piombo20	12 kg	630	452	700
	20 kg	380	320	600
	40 kg	180	150	500
Piombo32	15 kg	300	220	500
	25 kg	180	120	350
	30 kg	150	110	250

(Unità: mm)

Installazione verticale		UN	C
Piombo5	15 kg	500	500
	22 kg	350	350
	33 kg	230	230
Piombo10	10 kg	620	620
	14 kg	480	480
	22 kg	300	300
Piombo20	7 kg	750	750
	10 kg	550	550
	-	-	-
Piombo32	5 kg	660	660
	8 kg	402	402
	-	-	-

Momento di carico statico

(Unità: Nm)

MIO	584
parlamentare	584
SIG	1224

*Il valore di coppia nel grafico indica il baricentro.

*La durata operativa è di 10.000 km se il prodotto viene utilizzato nelle condizioni specificate.

*I dati non sono validi per l'uso inverso con montaggio a soffitto. Contattateci per maggiori dettagli se desiderate utilizzare l'apparecchio inverso con montaggio a soffitto.

Indice delle specifiche dell'attuatore elettrico

Usa dove	Modalità guidata	Specifiche del modello	Potenza del motore (la)	Larghezza (mm)	Altezza del corpo (mm)	Ripetibilità (mm)	Specifiche della vite a sfere		Carico utile massimo (kg)		Velocità massima (mm/s) *1
							Diametro esterno (mm)	Piombo (mm)	Orizzontale	Verticale
							Diametro esterno (mm)	Piombo (mm)	Orizzontale	Verticale
Standard	Vite a sfere	GSD6	100W	60	50	±0,005/0,01	12	5	30	15	250
								5	30	15	250
								10	18	7	500
								10	18	7	500
								20	12	3	1000
								20	12	3	1000
		GSD8	400W	80	68	±0,005/0,01	16	5	50	20	250
								5	50	20	250
								10	35	10	500
								10	35	10	500
								20	20	5	1000
								20	20	5	1000
		GSD10	400W	100	70	±0,005/0,01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSD14	400W	135	80	±0,005/0,01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSD17	750W	168	88	±0,005/0,01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSD20	750W	200	102	±0,005/0,01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000
