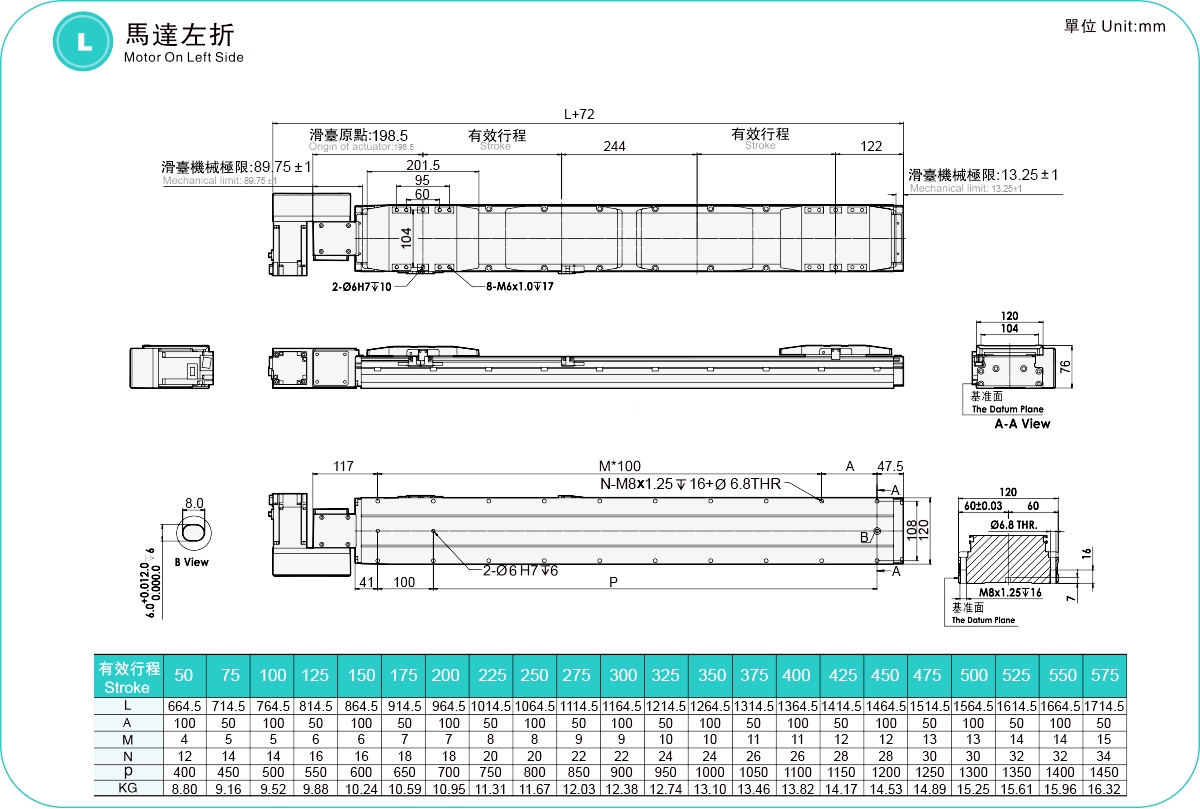

Posizione attuale：Casa > Prodotto > Attuatore a cinghia standard > Serie GRP > GRP15 > Motore lato sinistro

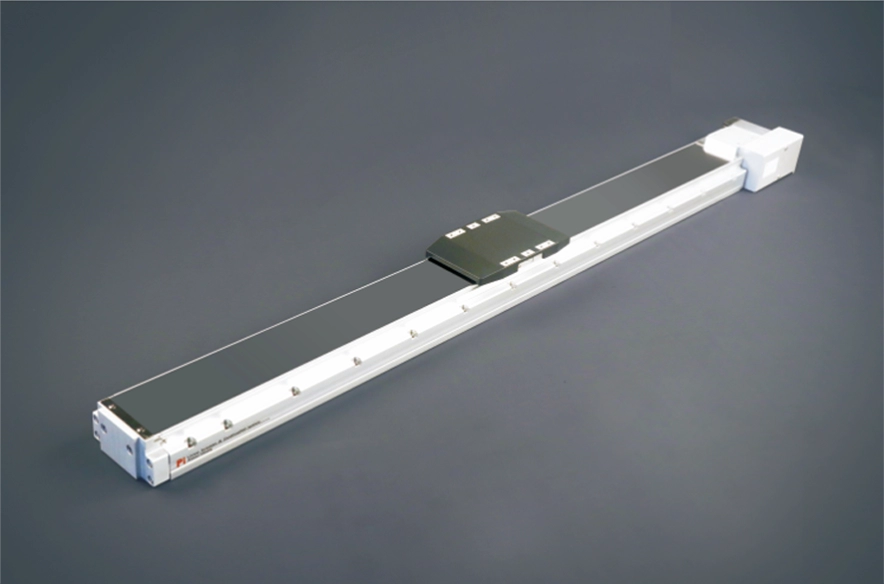

Leggero e di lunga durata

Ripetibilità: ±0,04 mm

Carico orizzontale: 5 kg

Piombo: 40 mm

Velocità massima: 2000 mm/s

Passo della corsa: 50-1450 mm

Impostare l'accelerazione e la decelerazione del motore su 0,2 secondi.

Le specifiche standard non possono essere applicate per l'utilizzo di gru rovesciate. Se hai qualche esigenza, contattaci telefonicamente o lascia un messaggio online.

Tempi di consegna: 7-10 giorni

PDF

Scarica 3D

Cadenas3 Ddownload

Guida a sfere incorporata ad alta precisione

Tensione della cinghia regolabile e vasta scelta di sedili scorrevoli

Corpo ad elevata rigidità: esplora l'uso della struttura integrata di estrusione di alluminio e ottieni il miglior design strutturale con rapporto rigidità/peso attraverso l'analisi degli elementi. Copertura superiore anti avvolgimento: con uno speciale design anti avvolgimento, la copertura superiore non si attorciglia o si deforma facilmente durante l'uso a lunga distanza.

Selezione multistile

Può essere abbinato a servomotori di varie marche. Sono disponibili diverse posizioni di installazione del motore direzionale, rendendo la progettazione della macchina più flessibile. Il tipo appropriato di cintura può essere selezionato in base allo scenario di utilizzo

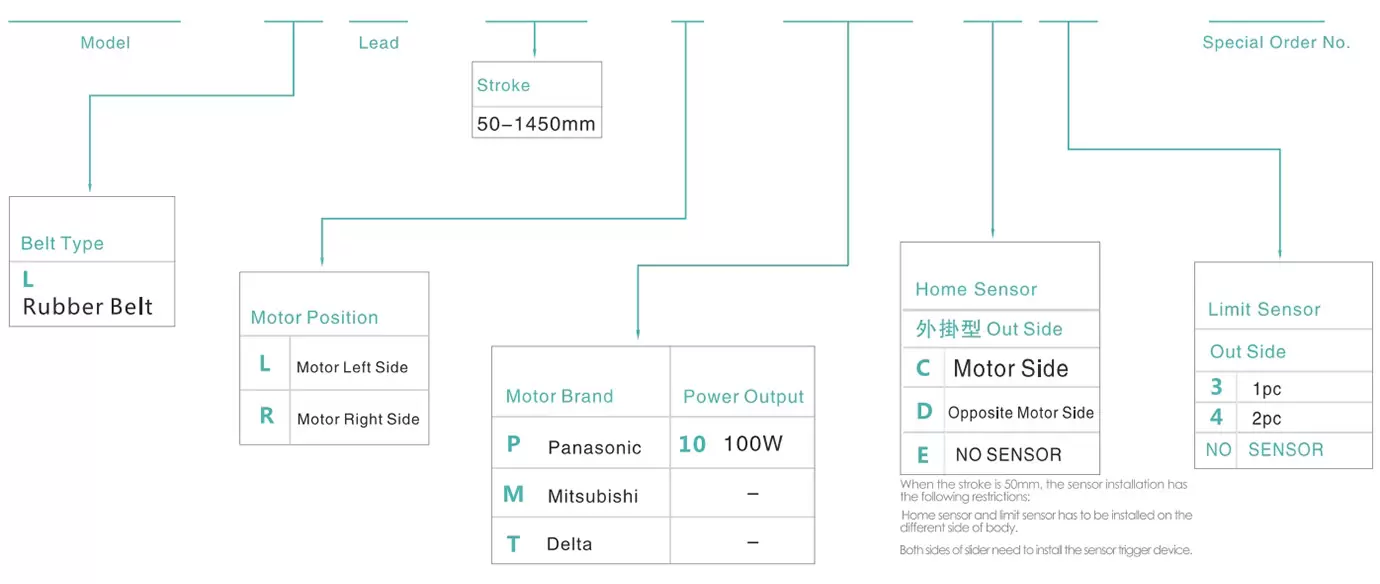

Metodo di ordinazione

GRP5 - L 40 -100 - L -M10 -C 4 - 0001

Specifica

Spec	Ripetibilità (mm)		±0,04
	Piombo (mm)		40
	Velocità massima (mm/s)		2000
	Carico utile massimo	Orizzontale (kg)	5
		Verticale (kg)	-
	Spinta nominale (N)		48
	Passo della corsa (mm)		Passo 50-1450 mm/50 mm
Parti	Potenza servomotore CA (W)		100 W
	Larghezza della sfera (mm)		9
	Accoppiamento (mm)		8X8
	Sensore domestico	Al di fuori	EE-SX674(NPN)

Disposizione del sensore

Il valore di accelerazione e decelerazione è impostato su 0,4 secondi.

Sporgenza consentita

(Unità: mm)

Installazione orizzontale	UN	B	C
2kg	320	120	130
3,5 kg	220	70	80
5 kg	175	55	60

(Unità: mm)

Installazione a parete	UN	B	C
2kg	130	120	320
3,5 kg	75	70	320
5 kg	65	55	170

Momento di carico statico

(Unità: Nm)

MIO	103
deputato	103
SIG	144

*Il valore della coppia nella tabella indica il centro di gravità.

*La durata operativa è di 10.000 km quando il prodotto viene utilizzato nelle condizioni specificate.

Indice delle specifiche dell'attuatore elettrico

Usa dove	Modalità guidata	Specifica del modello	Meccanismo di riduzione	Uscita motore (w)	Larghezza (mm)	Ripetibilità (mm)	Specifiche della cintura		Carico utile massimo (kg)		Velocità massima (mm/s) *1
Usa dove	Modalità guidata	Specifica del modello	Meccanismo di riduzione	Uscita motore (w)	Larghezza (mm)	Ripetibilità (mm)	Larghezza della cinghia (mm)	Piombo (mm)	Orizzontale	Verticale	Velocità massima (mm/s) *1
Standard	Balto	GRP5	NO	100 W	54	±0,04	9	40	5	-	2000
		GRP8	NO	200 W	82	±0,04	15	48	15	-	2400
		GRP 12	SÌ	400W	120	±0,04	25	40	25	-	2000
		GRP 15	SÌ	400W	150	±0,04	30	40	45	-	2000

*1La velocità massima si basa sul numero massimo di giri/min del servomotore (3000).

Attuatore con vite a ricircolo di sfere a corsa lunga

Usa dove	Modalità guidata	Specifica del modello	Meccanismo di riduzione	Uscita motore (w)	Larghezza (mm)	Ripetibilità (mm)	Specifiche della cintura		Carico utile massimo (kg)		Velocità massima (mm/s) *1
Usa dove	Modalità guidata	Specifica del modello	Meccanismo di riduzione	Uscita motore (w)	Larghezza (mm)	Ripetibilità (mm)	Larghezza della cinghia (mm)	Piombo (mm)	Orizzontale	Verticale	Velocità massima (mm/s) *1
Standard	Balto	GRP 5M	NO	100 W	54	±0,04	9	40	10	-	2000
		GRP 8M	NO	200 W	82	±0,04	15	48	15	-	2400
		GRP12M	NO	400W	120	±0,04	25	40	25	-	2000
