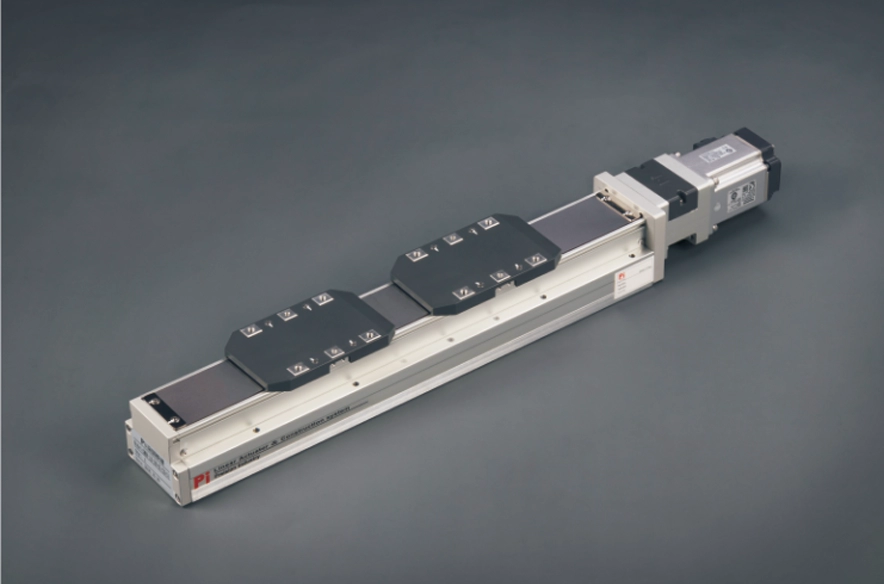

Posizione attuale：Casa > Prodotto > Attuatore con vite a ricircolo di sfere standard > Serie GRH > GRH8M > Motore lato destro

Leggero e di lunga durata

Larghezza del corpo: 82 mm

Ripetibilità: ±0,01 mm

Carico orizzontale: 50 kg

Carico verticale: 15 kg

Velocità massima: 250 mm/s

Gamma di corsa: 25-450 mm

Impostare l'accelerazione e la decelerazione del motore su 0,2 secondi.

Le specifiche standard non possono essere applicate per l'utilizzo di gru rovesciate. Se hai qualche esigenza, contattaci telefonicamente o lascia un messaggio online.

Tempi di consegna: 7-10 giorni

PDF

Scarica 3D

Cadenas3 Ddownload

Rinforzo rigido del sedile scorrevole

Il corpo e la slitta sono formati integralmente, il che migliora il problema della scarsa rigidità e riduce la larghezza, riducendo lo spazio di installazione dell'apparecchiatura.

Manutenzione facile

Entrambi i lati dell'intera serie sono dotati di ugelli esterni per l'iniezione dell'olio che possono essere riempiti direttamente con l'olio senza la necessità di una copertura. Il design speciale della fascetta in acciaio può ridurre i peli e può essere utilizzato in ambienti sterili.

Assemblaggio, risparmio di tempo e conveniente

Può essere fissato dall'alto verso il basso o dal basso verso l'alto senza smontare il nastro d'acciaio.
Aggiungere il supporto della superficie di riferimento per l'installazione sul lato del corpo. Nella parte inferiore del corpo è presente un foro per il PIN di posizionamento.

La forza aumenta e la morbidezza migliora

Grazie all'utilizzo della struttura del corpo in alluminio, la resistenza del corpo è notevolmente aumentata. Rispetto a RMH5S/6S, il binario in acciaio è incorporato nel corpo in alluminio e poi rettificato, migliorando così la precisione dell'altezza di camminata e la rettilineità al di sotto di ± 0,02 mm (rispetto a RMH10/12)

Metodo di ordinazione

GRH8M-L5-100-BC-M20B-C4-0001

Specifica

Spec	Ripetibilità (mm)		±0,01
	Passo vite a ricircolo di sfere (mm)		5
	Velocità massima (mm/s) ※1		250
	Carico utile massimo	Orizzontale (kg)	50 (Doppio carrello)
		Verticale (kg)	15 ( Doppio carrello)
	Spinta nominale (N)		683
	Passo della corsa (mm) ※2		25-450 mm/25 passo
Parti	Potenza servomotore CA (W)		200
	Ø vite a ricircolo di sfere (mm)		C7Ø16
	Guida lineare ad alta rigidità (mm)		Attuatore con vite a ricircolo di sfere
	Accoppiamento (mm)		10X14/11
	Sensore domestico	Al di fuori	EE-SX674(NPN)

Disposizione del sensore

※1 Il valore di accelerazione e decelerazione è impostato su 0,2 secondi.

※2 Quando la corsa è superiore a 600 mm, si verificherà l'esaurimento della vite a ricircolo di sfere. In queste circostanze si consiglia di ridurre la velocità di lavoro. Fare riferimento a P85 per i dettagli.

Sporgenza consentita

(Unità: mm)

Installazione orizzontale		UN	B	C
Piombo5	20kg	1560	153	135
	35 kg	890	81	60
	50 kg	550	53	82

(Unità: mm)

Installazione a parete		UN	B	C
Piombo5	20kg	214	153	1435
	35 kg	113	81	845
	50 kg	74	53	506

(Unità: mm)

Installazione verticale		UN	C
Piombo5	10 kg	331	331
	15 kg	220	220
	-	-	-

Momento di carico statico

(Unità: Nm)

MIO	318
deputato	318
SIG	626

*Il valore della coppia nella tabella indica il centro di gravità.

*La durata operativa è di 10.000 km quando il prodotto viene utilizzato nelle condizioni specificate.

*Le informazioni sui dati non riguardano l'uso inverso con montaggio a soffitto. Contattaci per i dettagli se desideri applicare l'utilizzo inverso con montaggio a soffitto.

Indice delle specifiche dell'attuatore elettrico

Usa dove	Modalità guidata	Specifica del modello	Uscita motore (w)	Larghezza (mm)	Ripetibilità (mm)	Spec. della vite a ricircolo di sfere		Carico utile massimo (kg)		Velocità massima (mm/s) *1
Usa dove	Modalità guidata	Specifica del modello	Uscita motore (w)	Larghezza (mm)	Ripetibilità (mm)	Diametro esterno (mm)	Piombo (mm)	Orizzontale	Verticale	Velocità massima (mm/s) *1
Standard	Vite a ricircolo di sfere	GRH 4	50/100 W	44	±0,01	10	2	25	8	10
							5	20	5	250
							10	12	3.5	500
		GRH 5	100 W	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRH7	100 W	75	±0,01	12	2	35	11	100
							5	35	11	100
							10	17	6	500
							20	11	3	1000
		GRH 8	200/400 W	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRH 12	400W	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRH 15	750W	150	±0,01	20	5	120	50	2563
							10	120	40	1281
							20	83	25	640
							40	43	12	320

*La velocità massima si basa sul numero massimo di giri/min del servomotore (3000).

Attuatore con vite a ricircolo di sfere a corsa lunga

Usa dove	Modalità guidata	Specifica del modello	Uscita motore (w)	Larghezza (mm)	Ripetibilità (mm)	Spec. della vite a ricircolo di sfere		Carico utile massimo (kg)		Velocità massima (mm/s) *1
Usa dove	Modalità guidata	Specifica del modello	Uscita motore (w)	Larghezza (mm)	Ripetibilità (mm)	Diametro esterno (mm)	Piombo (mm)	Orizzontale	Verticale	Velocità massima (mm/s) *1
Standard	Vite a ricircolo di sfere	GRH 5M	100 W	54	±0,01	12	2	30	10	100
		GRH 8M	200/400 W	82	±0,01	16	5	50	15	250
		GRH 12M	400W	120	±0,01	16	5	110	33	1600
