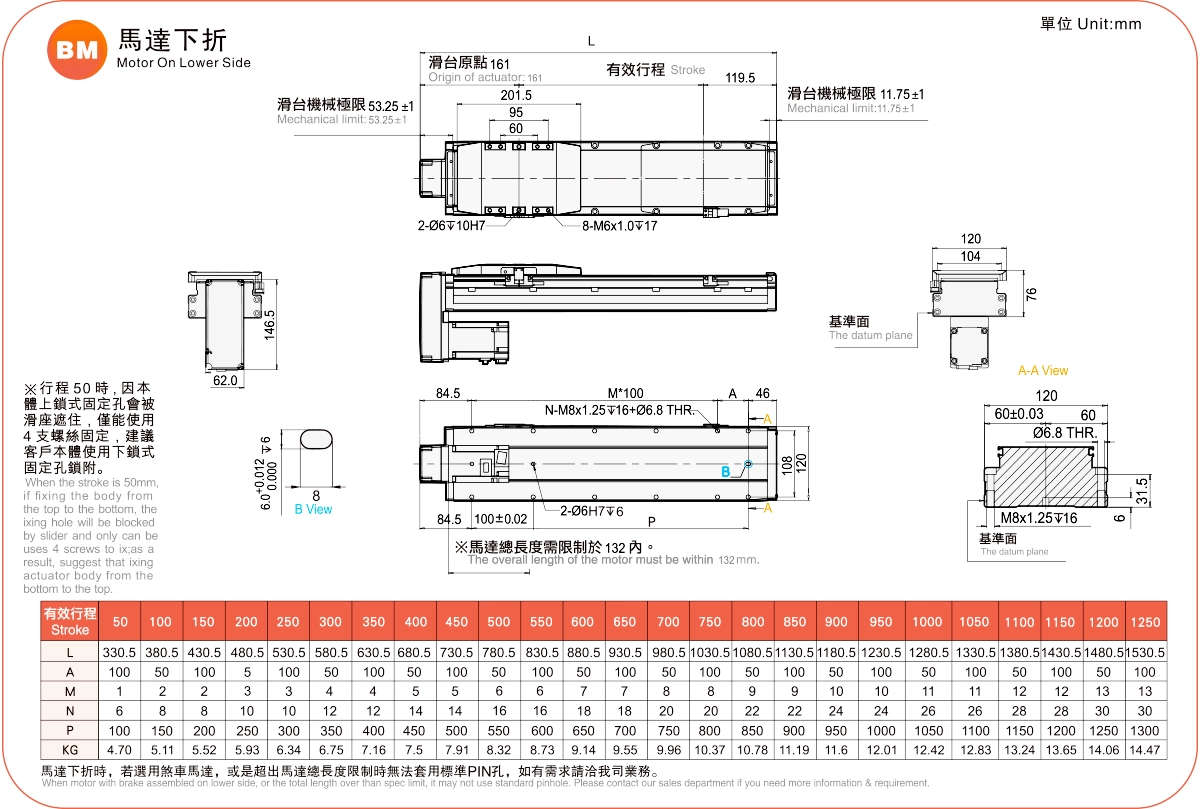

Posizione attuale：Casa > Prodotto > Attuatore con vite a ricircolo di sfere standard > Serie GRC > GRC12 > Lato inferiore del motore

Leggero e di lunga durata

Larghezza del corpo: 60-200 mm

Ripetibilità:±0,005/0,01 mm

Carico orizzontale: 150 kg

Carico verticale: 55 kg

Velocità massima: 250 mm/s

Gamma di corsa: 800-2600 mm

Impostare l'accelerazione e la decelerazione del motore su 0,2 secondi.

Le specifiche standard non possono essere applicate per l'utilizzo di gru rovesciate. Se hai qualche esigenza, contattaci telefonicamente o lascia un messaggio online.

Tempi di consegna: 7-10 giorni

PDF

Scarica 3D

Cadenas3 Ddownload

Rinforzo rigido del sedile scorrevole

Il corpo e la slitta sono formati integralmente, il che migliora il problema della scarsa rigidità e riduce la larghezza, riducendo lo spazio di installazione dell'apparecchiatura.

Manutenzione facile

Entrambi i lati dell'intera serie sono dotati di ugelli esterni per l'iniezione dell'olio che possono essere riempiti direttamente con l'olio senza la necessità di una copertura. Il design speciale della fascetta in acciaio può ridurre i peli e può essere utilizzato in ambienti sterili.

Assemblaggio, risparmio di tempo e conveniente

Può essere fissato dall'alto verso il basso o dal basso verso l'alto senza smontare il nastro d'acciaio.
Aggiungere il supporto della superficie di riferimento per l'installazione sul lato del corpo. Nella parte inferiore del corpo è presente un foro per il PIN di posizionamento.

La forza aumenta e la morbidezza migliora

Grazie all'utilizzo della struttura del corpo in alluminio, la resistenza del corpo è notevolmente aumentata. Rispetto a RMH5S/6S, il binario in acciaio è incorporato nel corpo in alluminio e poi rettificato, migliorando così la precisione dell'altezza di camminata e la rettilineità al di sotto di ± 0,02 mm (rispetto a RMH10/12)

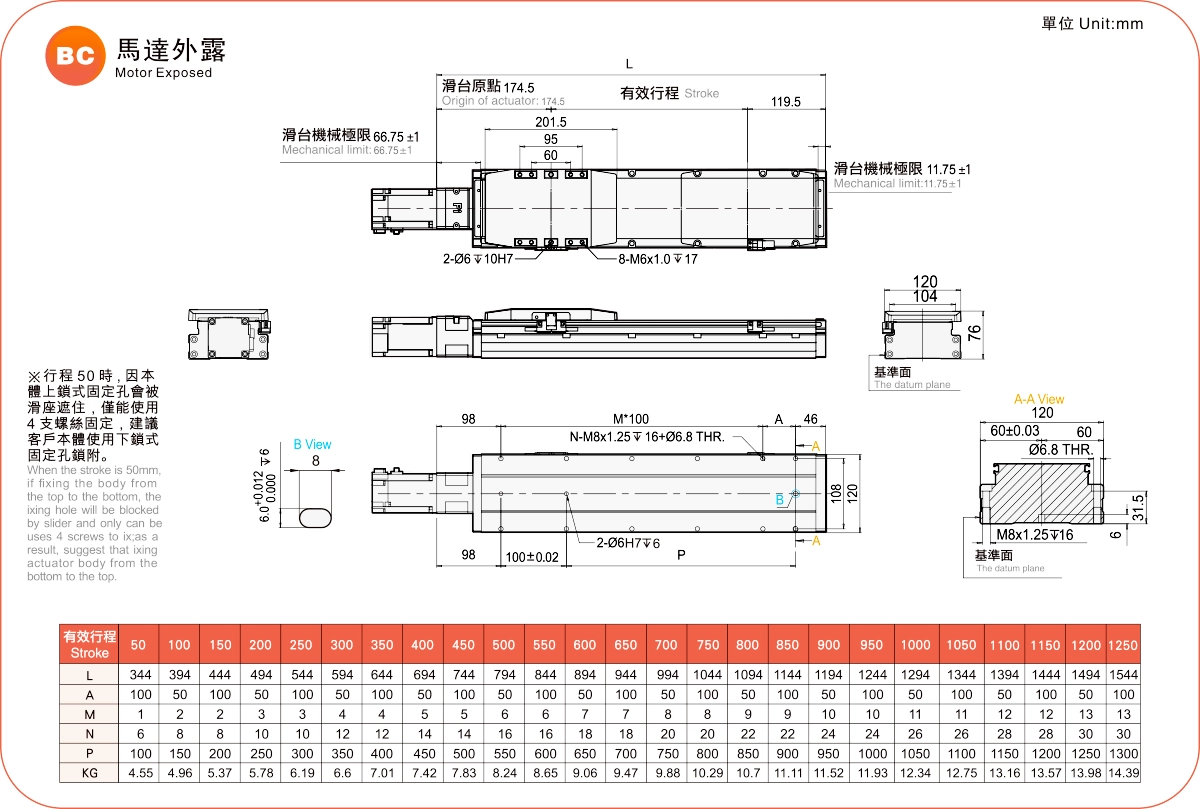

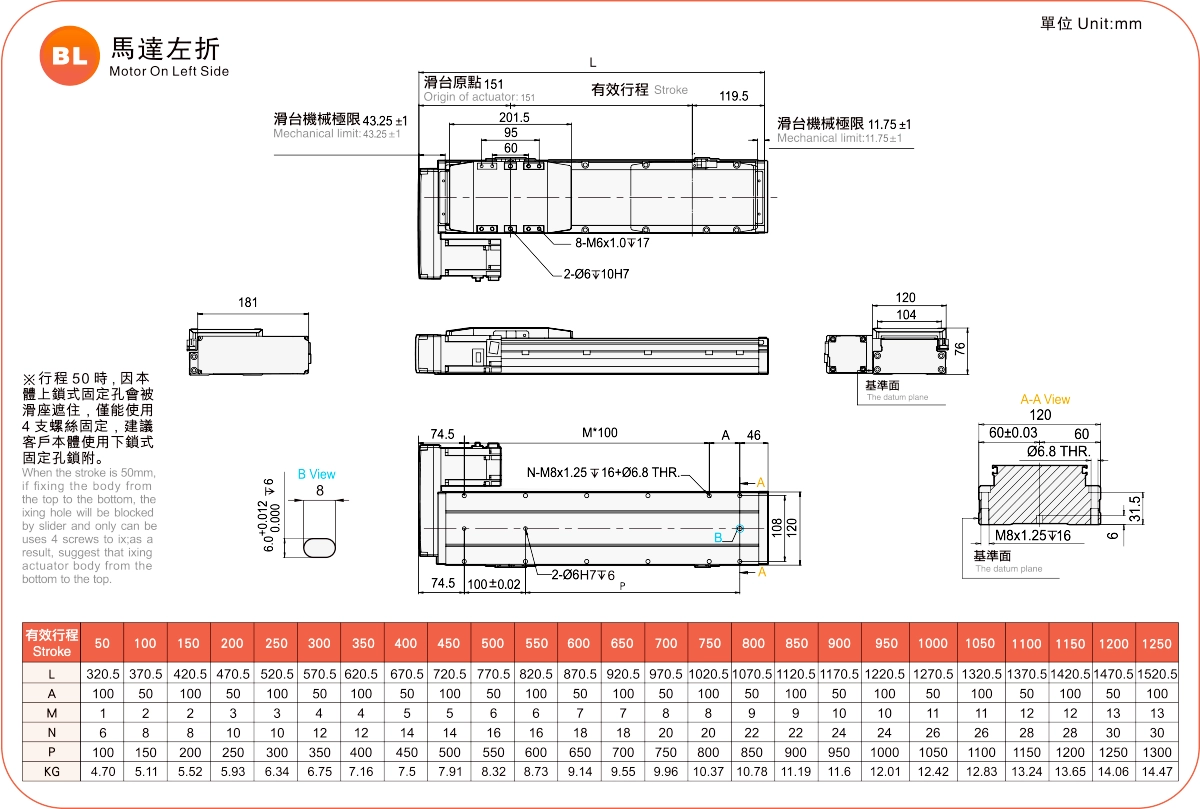

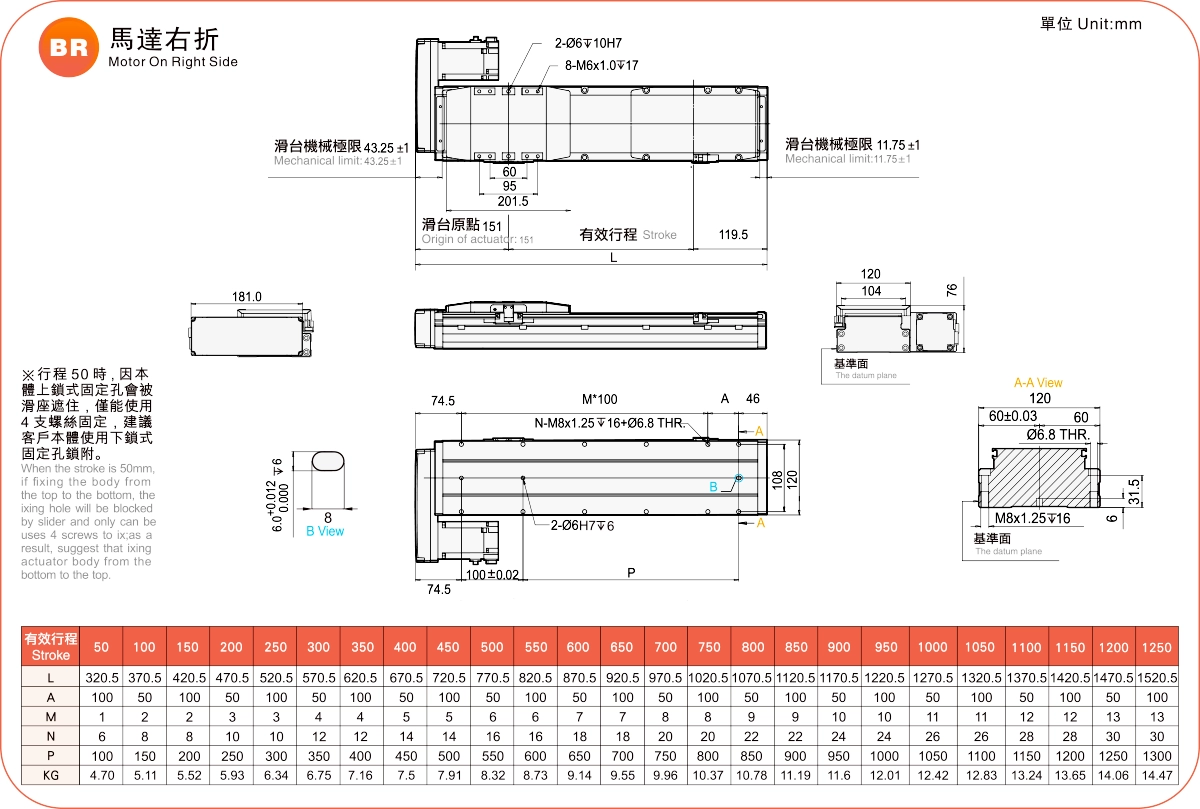

Metodo di ordinazione

GRC12-L5-100-BC-M40B-C4-0001

Specifica

Spec	Ripetibilità (mm)		±0,01
	Passo vite a ricircolo di sfere (mm)		5	10	20	32
	Velocità massima (mm/s)		250	500	1000	1600
	Carico utile massimo	Orizzontale (kg)	50	30	18	5
		Verticale (kg)	12	8	3	-
	Spinta nominale (N)		341	170	85	53
	Passo della corsa (mm)		Passo 100-1050 mm/50 mm
Parti	Potenza servomotore CA (W)		100 W
	Ø vite a ricircolo di sfere (mm)		C7Ø16
	Guida lineare ad alta rigidità (mm)		L12XH7,5
	Accoppiamento (mm)		8X10
	Sensore domestico	Al di fuori	EE-SX672(NPN)
		Integrato	EE-SX674(NPN)

Disposizione del sensore

Il valore di accelerazione e decelerazione è impostato su 0,2 secondi.

*Quando la corsa supera i 600 mm, si verificherà l'esaurimento della vite a ricircolo di sfere. In queste circostanze si consiglia di ridurre la velocità di lavoro.

Sporgenza consentita

(Unità: mm)

Installazione orizzontale		UN	B	C
Piombo2	12 kg	1000	55	80
	18 kg	750	35	50
	25 kg	500	23	32
Piombo5	10 kg	550	53	70
	15 kg	350	32	45
	20kg	250	22	31
Piombo10	8 kg	305	59	75
	10 kg	240	45	57
	12 kg	195	37	47

(Unità: mm)

Installazione a parete		UN	B	C
Piombo2	12 kg	80	55	1000
	18 kg	50	35	750
	25 kg	32	23	500
Piombo5	10 kg	72	52	550
	15 kg	45	32	345
	20kg	31	22	250
Piombo10	8 kg	75	59	300
	10 kg	58	45	240
	12 kg	47	37	190

(Unità: mm)

Installazione verticale		UN	C
Piombo2	4 kg	200	200
	8 kg	100	100
	-	-	-
Piombo5	4 kg	150	150
	8 kg	75	75
	-	-	-
Piombo10	2kg	260	260
	3,5 kg	150	150
	-	-	-

Momento di carico statico

(Unità: Nm)

MIO	79
deputato	79
SIG	116

*Il valore della coppia nella tabella indica il centro di gravità.

*La durata operativa è di 10.000 km quando il prodotto viene utilizzato nelle condizioni specificate.

*Le informazioni sui dati non riguardano l'uso inverso con montaggio a soffitto. Contattaci per i dettagli se desideri applicare l'utilizzo inverso con montaggio a soffitto.

Indice delle specifiche dell'attuatore elettrico

Usa dove	Modalità guidata	Specifica del modello	Uscita motore (w)	Larghezza (mm)	Ripetibilità (mm)	Spec. della vite a ricircolo di sfere		Carico utile massimo (kg)		Velocità massima (mm/s) *1
Usa dove	Modalità guidata	Specifica del modello	Uscita motore (w)	Larghezza (mm)	Ripetibilità (mm)	Diametro esterno (mm)	Piombo (mm)	Orizzontale	Verticale	Velocità massima (mm/s) *1
Standard	Vite a ricircolo di sfere	GRC5	100 W	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRC 8	200/400 W	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRC 12	400W	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRC 15	750W	150	±0,01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
