Leggero e di lunga durata

Larghezza del corpo: 60-200 mm

Ripetibilità: ±0,005/0,01 mm

Carico orizzontale: 50 kg

Carico verticale: 20 kg

Velocità massima: 250 mm/s

Corsa di corsa: 50-1050 mm

Impostare l'accelerazione e la decelerazione del motore a 0,2 secondi.

Le specifiche standard non sono applicabili all'utilizzo di gru a ribaltamento. Per qualsiasi esigenza particolare, vi preghiamo di contattarci telefonicamente o di lasciare un messaggio online.

Tempi di consegna: 7-10 giorni

PDF

Scarica 3D

Cadenas3 Ddownload

Design a quattro colonne di sfere: maggiore precisione.

Senza spazi vuoti, può muoversi in modo leggero e agevole nella "scanalatura ad arco circolare", che consente di mantenere un'elevata precisione per lungo tempo.
Il cursore interno può raggiungere lo stesso carico nominale in tutte e quattro le direzioni e può essere utilizzato in qualsiasi direzione.
Elevata rigidità, alta precisione, basso attrito, elevata capacità di carico per movimenti ad alta velocità, lunga durata.

Struttura più compatta

Rispetto ai prodotti tradizionali, le dimensioni del prodotto sono state ridotte. È facile da assemblare nelle apparecchiature e contribuisce anche alla miniaturizzazione delle apparecchiature stesse.

Lungo viaggio

Una tavola scorrevole a quattro colonne con viti a ricircolo di sfere, con una corsa fino a 3000 mm e una velocità massima di 2200 mm/s,

Può essere installato verticalmente

Tutte le serie possono essere installate verticalmente.

Manutenzione semplice - costi estremamente bassi

L'intera serie può essere lubrificata esternamente senza rimuovere il coperchio. È dotata di un sistema di autolubrificazione dell'olio con una speciale struttura a cinghia in acciaio.

Stili completi: numerosi vantaggi

Grazie alla protezione con cinghie in acciaio, impedisce la caduta diretta di oggetti estranei sul piano di scorrimento, riducendo la formazione di polvere; può essere utilizzato in ambienti a camera bianca ed è compatibile con motori di diversi produttori e con diverse modalità di installazione.

Metodo di ordinazione

GSD8 - L5-100 -BC-M40B - C4 -0001

Specifiche

Specifiche	Ripetibilità (mm)		±0,005/0,01
	Passo della vite a ricircolo di sfere (mm)		5	10	20
	Velocità massima (mm/s) ※1		250	500	1000
	Carico utile massimo	Orizzontale (kg)	50	35	20
		Verticale (kg)	20	10	5
	Spinta nominale (N)		1388	694	347
	Passo della corsa (mm) ※2		Passo 100-1050 mm/50 mm
Parti	Potenza del servomotore CA (W)		400
	Vite a ricircolo di sfere Ø (mm)		C7Ø16
	Guida lineare ad alta rigidità (mm)		Attuatore a vite a ricircolo di sfere
	Giunto (mm)		10X14
	Sensore domestico	Al di fuori	EE-SX672 (NPN)
		Incassato	EE-SX674 (NPN)

Schema del sensore

※1 Il valore di accelerazione e decelerazione è impostato a 0,2 secondi.

※2 Quando la corsa supera i 600 mm, si verifica l'eccentricità della vite a ricircolo di sfere. In queste circostanze, si consiglia di ridurre la velocità di lavoro. Per ulteriori dettagli, consultare la pagina P85.

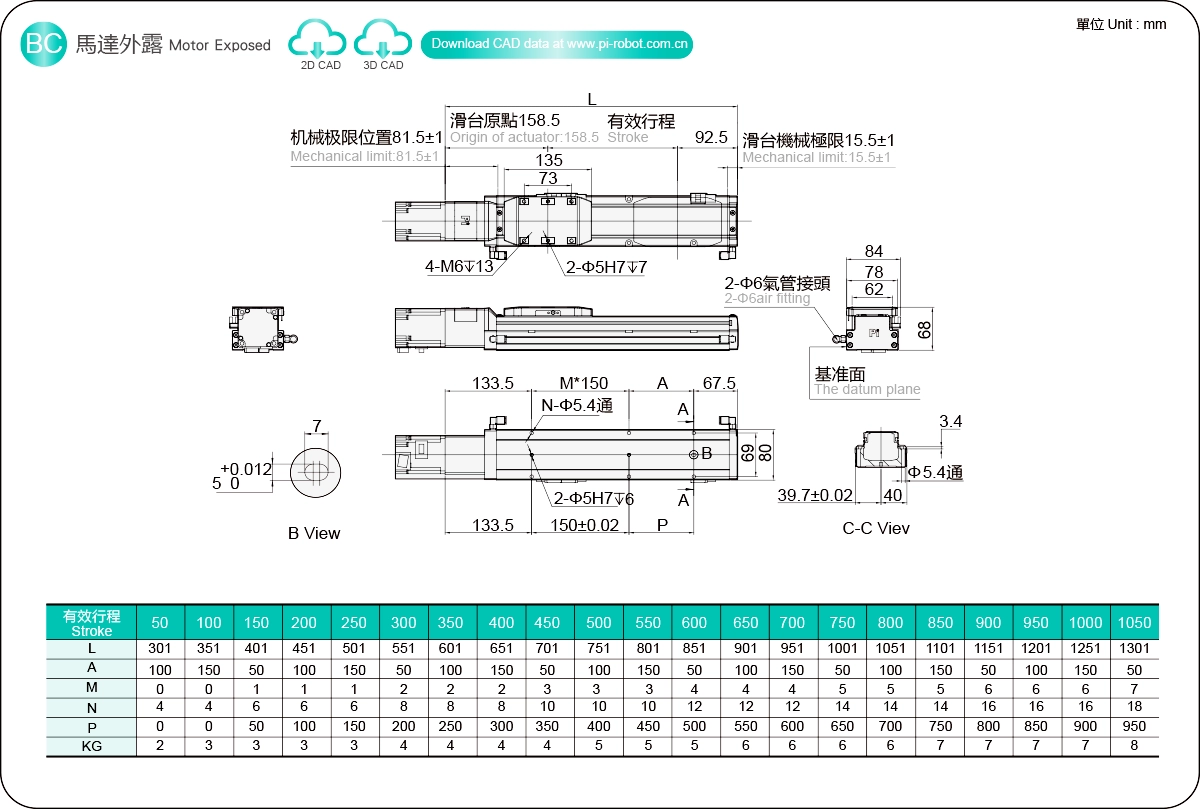

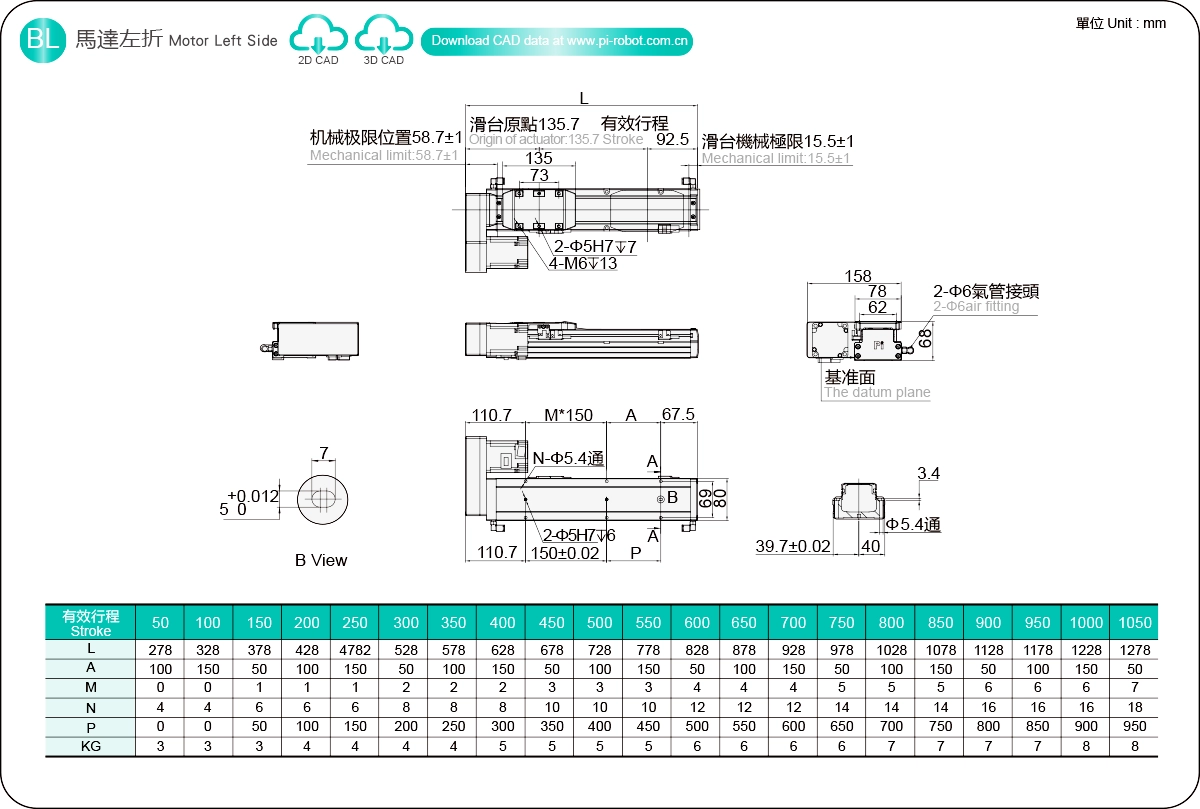

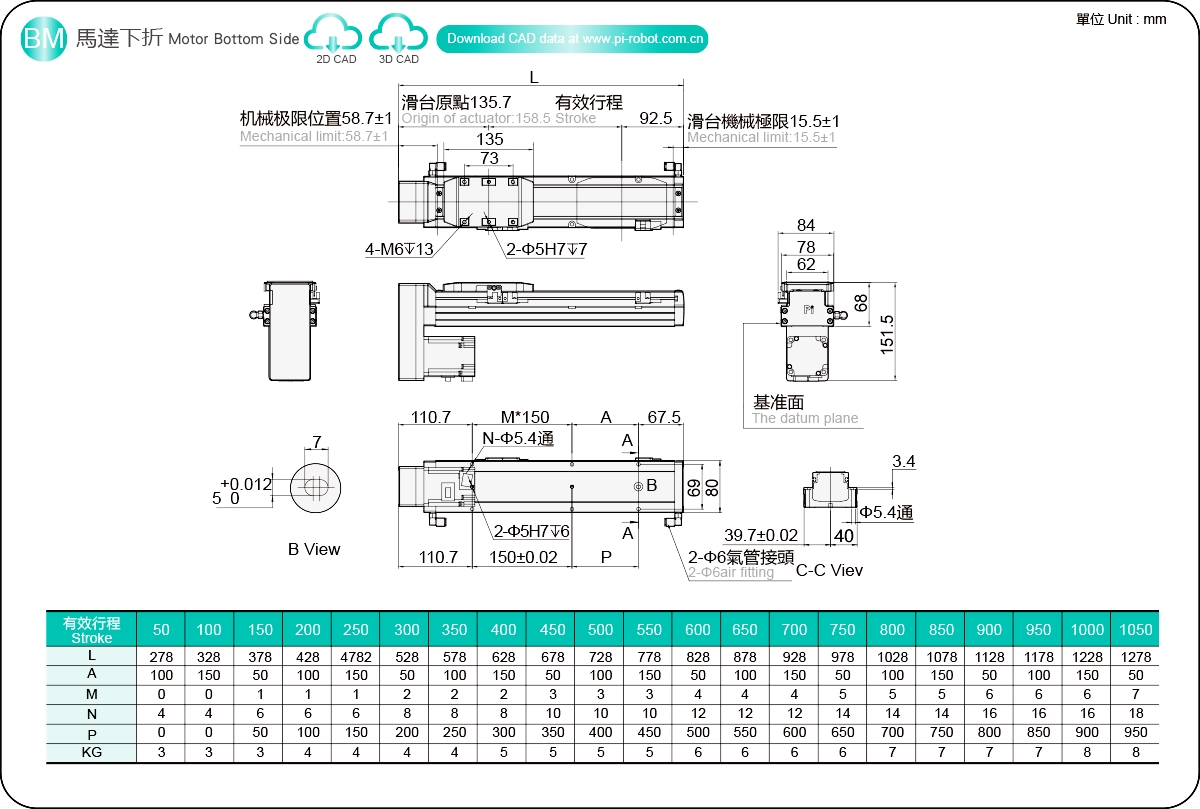

Sporgenza consentita

(Unità: mm)

Installazione orizzontale		UN	B	C
Lead5	20 kg	450	192	260
	35 kg	250	84	184
	55 kg	150	60	87
Lead10	15 kg	450	165	320
	30 kg	250	75	162
	35 kg	150	66	140
Lead20	10 kg	450	260	350
	15 kg	250	150	237
	20 kg	150	90	180

(Unità: mm)

Installazione a parete		UN	B	C
Lead5	20 kg	260	110	300
	35 kg	160	65	200
	55 kg	85	45	150
Lead10	15 kg	350	120	400
	25 kg	180	90	200
	35 kg	120	70	100
Lead20	10 kg	260	200	300
	15 kg	200	120	250
	20 kg	150	100	200

(Unità: mm)

Installazione verticale		UN	C
Lead5	5 kg	500	500
	10 kg	250	250
	20 kg	120	120
Lead10	5 kg	450	450
	10 kg	220	220
	-	-	-
Lead20	2,5 kg	720	720
	5 kg	360	360
	-	-	-

Momento di carico statico

(Unità: Nm)

MIO	323
MP	323
SIG	579

*Il valore della coppia nel grafico indica il centro di gravità.

*La durata operativa è di 10.000 km se il prodotto viene utilizzato nelle condizioni specificate.

*I dati forniti non sono validi per l'utilizzo con montaggio a soffitto invertito. Contattateci per maggiori dettagli se desiderate utilizzare il dispositivo con montaggio a soffitto invertito.

Indice delle specifiche dell'attuatore elettrico

Utilizzare dove	Modalità guidata	Specifiche del modello	Uscita motore (w)	Larghezza (mm)	Altezza del corpo (mm)	Ripetibilità (mm)	Specifiche della vite a ricircolo di sfere		Carico utile massimo (kg)		Velocità massima (mm/s) *1
							Diametro esterno (mm)	Piombo (mm)	Orizzontale	Verticale
							Diametro esterno (mm)	Piombo (mm)	Orizzontale	Verticale
Standard	Vite a ricircolo di sfere	GSD6	100W	60	50	±0,005/0,01	12	5	30	15	250
								5	30	15	250
								10	18	7	500
								10	18	7	500
								20	12	3	1000
								20	12	3	1000
		GSD8	400W	80	68	±0,005/0,01	16	5	50	20	250
								5	50	20	250
								10	35	10	500
								10	35	10	500
								20	20	5	1000
								20	20	5	1000
		GSD10	400W	100	70	±0,005/0,01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSD14	400W	135	80	±0,005/0,01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSD17	750W	168	88	±0,005/0,01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSD20	750W	200	102	±0,005/0,01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000
